Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHT611N
Användning	Hushåll
Elektrisk klass	I (jordning obligatorisk)
Matningsspänning	230 V ~ 50 Hz
Minsta installationshöjd	650 mm ovanför kokplattan
Avloppskanalens diameter	120 mm minimum
Typ av fettfilter	Ej tvättbart, byt varannan månad
Typ av kolfilter	Ej tvättbart eller regenererbart, byt var fjärde månad (eller oftare vid intensiv användning)
Antal hastigheter	3 (låg, medel, hög)
Belysning	Ja (L-knapp)
Underhåll	Rengör med en fuktig trasa och mild flytande rengöringsmedel
Säkerhetsanvisningar	Stäng av före rengöring; flambera inte under fläkten; följ säkerhetsavstånd; säkerställ tillräcklig ventilation vid användning med gasapparater

Vanliga frågor - ZHT611N ZANUSSI

Vilken är den minsta höjden mellan fläkten och spisen?

Det minsta säkerhetsavståndet mellan kokplattan och fläkten är 650 mm. Om din gasspis anger ett större avstånd måste det följas.

Hur rengör man fläkten?

Innan rengöring, stäng av och koppla bort apparaten. Rengör fläkten med en fuktig trasa och milt flytande rengöringsmedel. Använd aldrig slipande medel.

Hur ofta ska filtren bytas?

Fettfiltret (ej tvättbart) ska bytas var andra månad. Aktivt kolfilter (ej tvättbart eller regenererbart) ska bytas ungefär var fjärde månad, eller oftare vid intensiv användning.

Kan jag tvätta fettfiltret?

Nej, fettfiltret på denna modell är inte tvättbart. Det måste bytas regelbundet för att undvika brandrisk.

Kan fläkten användas med en gasspis?

Ja, men det är nödvändigt att säkerställa tillräcklig ventilation i rummet. Undertrycket får inte överstiga 0,04 mbar för att undvika återflöde av förbränningsgaser.

Vad gör jag om belysningen inte fungerar?

Kontrollera att fläkten har ström. Om problemet kvarstår, kontakta en auktoriserad serviceverkstad för byte av lampa eller reparation.

Hur justerar man fläktens hastigheter?

Använd knappen V för att välja hastighet: 0 (avstängd), 1 (låg tyst hastighet), 2 (medelhastighet), 3 (maxhastighet för kraftiga ångor).

Kräver installationen jordning?

Ja, apparaten är av Klass I. Korrekt jordning av elinstallationen är obligatorisk för att garantera säkerheten.

Kan jag använda fläkten utan utomhusavlopp?

Fläkten är avsedd att anslutas till en avloppskanal. Om du vill ha en recirkulationsversion krävs ett extra aktivt kolfilter. Se manualen för specifika installationer.

Hur gör jag mig av med fläkten när den är uttjänt?

Kasta inte apparaten med hushållsavfallet. Lämna den till en återvinningscentral för återvinning av elektrisk och elektronisk utrustning (EEE-avfall).

BRUKSANVISNING ZHT611N ZANUSSI

Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.
• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till en rökgaskanal med en min. rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Anslut inte fläkten till rökgaska- naler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten används i kombination

med andra apparater som inte är eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
- Luftutsläppet får inte ske genom ett flexibelt rör som används för insug av matos från apparater som matas med gas eller andra bränslen (använd inte i kombination med apparater som endast släpper ut luft i lokalen).
- Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.
- Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer

höga lågor under köksfläkten när den är igång.

• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas av en person som kan ansvara för deras säkerhet och lära dem hur apparaten används.

- WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhåll

- Symbolen på apparaten eller www.zanussi.com

emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

• Stäng av eller frånkoppla apparaten från elnätet före rengöring eller underhåll.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).
• "Det föreligger brandrisk om rengöringen inte utförs enligt instruktionerna."

- Inte tvättbara och inte regenereras, måste den bytas var 2 månaders användning, eller oftare, för att använda en särskilt intensiv (H).

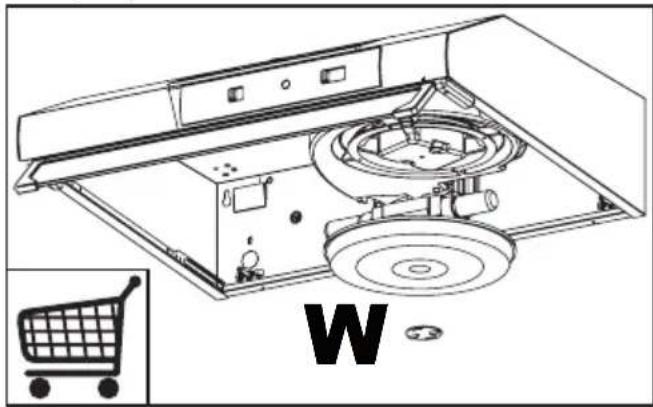

- Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

- Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

Kommandon

L	Belysning Tänder och släcker belysningen.
V	Hastighet Bestämmer driftshastigheten:0. Motor Off.1. Minimum hastighet, speciellt tystgående, lämplig för ett kontinuerligt luftbyte, vid mindre mängder matos.2. Medelhastighet, lämplig för de flesta användningsvillkoren, beroende på det utmärkta förhållandet emellan den behandlade luftkapaciteten och ljudnivån.3. Maximal hastighet, lämplig för stora mängder matos, även för längre tidsperioder.

Belysning

Betjeningsanordninger
