ZHT611N - Cappa da cucina ZANUSSI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHT611N
Utilizzo	Domestico
Classe elettrica	I (messa a terra obbligatoria)
Tensione di alimentazione	230 V ~ 50 Hz
Altezza minima di installazione	650 mm sopra il piano cottura
Diametro del condotto di scarico	120 mm minimo
Tipo di filtro grassi	Non lavabile, da sostituire ogni 2 mesi
Tipo di filtro a carbone	Non lavabile né rigenerato, da sostituire ogni 4 mesi (o più spesso in caso di uso intensivo)
Numero di velocità	3 (minima, media, massima)
Illuminazione	Sì (comando L)
Manutenzione	Pulire con un panno umido e un detergente liquido neutro
Istruzioni di sicurezza	Spegnere prima della pulizia; non fiammeggiare sotto la cappa; rispettare la distanza di sicurezza; garantire una ventilazione adeguata in caso di utilizzo con apparecchi a gas

Domande frequenti - ZHT611N ZANUSSI

Qual è l'altezza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima tra il piano cottura e la cappa è di 650 mm. Se le istruzioni del vostro piano cottura a gas specificano una distanza maggiore, questa deve essere rispettata.

Come pulire la cappa?

Prima di qualsiasi pulizia, spegnere e scollegare l'apparecchio. Pulire la cappa con un panno umido e un detergente liquido neutro. Non utilizzare mai prodotti abrasivi.

Con quale frequenza devono essere sostituiti i filtri?

Il filtro grassi (non lavabile) deve essere sostituito ogni 2 mesi. Il filtro a carbone attivo (non lavabile né rigenerato) deve essere sostituito circa ogni 4 mesi, o più spesso in caso di uso intensivo.

Posso lavare il filtro grassi?

No, il filtro grassi di questo modello non è lavabile. Deve essere sostituito regolarmente per evitare rischi di incendio.

La cappa può essere utilizzata con un piano cottura a gas?

Sì, ma è indispensabile garantire una ventilazione sufficiente nella stanza. La depressione non deve superare 0,04 mbar per evitare il ritorno dei fumi di combustione.

Cosa fare se l'illuminazione non funziona?

Verificare che la cappa sia alimentata. Se il problema persiste, contattare un servizio di assistenza autorizzato per la sostituzione della lampadina o la riparazione.

Come regolare le velocità della cappa?

Utilizzare il comando V per selezionare la velocità: 0 (spento), 1 (velocità minima silenziosa), 2 (velocità media), 3 (velocità massima per forti vapori).

L'installazione richiede una messa a terra?

Sì, l'apparecchio è di Classe I. Una messa a terra adeguata dell'impianto elettrico è obbligatoria per garantire la sicurezza.

Posso utilizzare la cappa senza scarico esterno?

La cappa è progettata per essere collegata a un condotto di scarico. Se si desidera una versione a ricircolo, è necessario un filtro a carbone attivo supplementare. Consultare il manuale per installazioni specifiche.

Come smaltire la cappa a fine vita?

Non smaltire l'apparecchio con i rifiuti domestici. Consegnarlo a un centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche (RAEE).

MANUALE UTENTE ZHT611N ZANUSSI

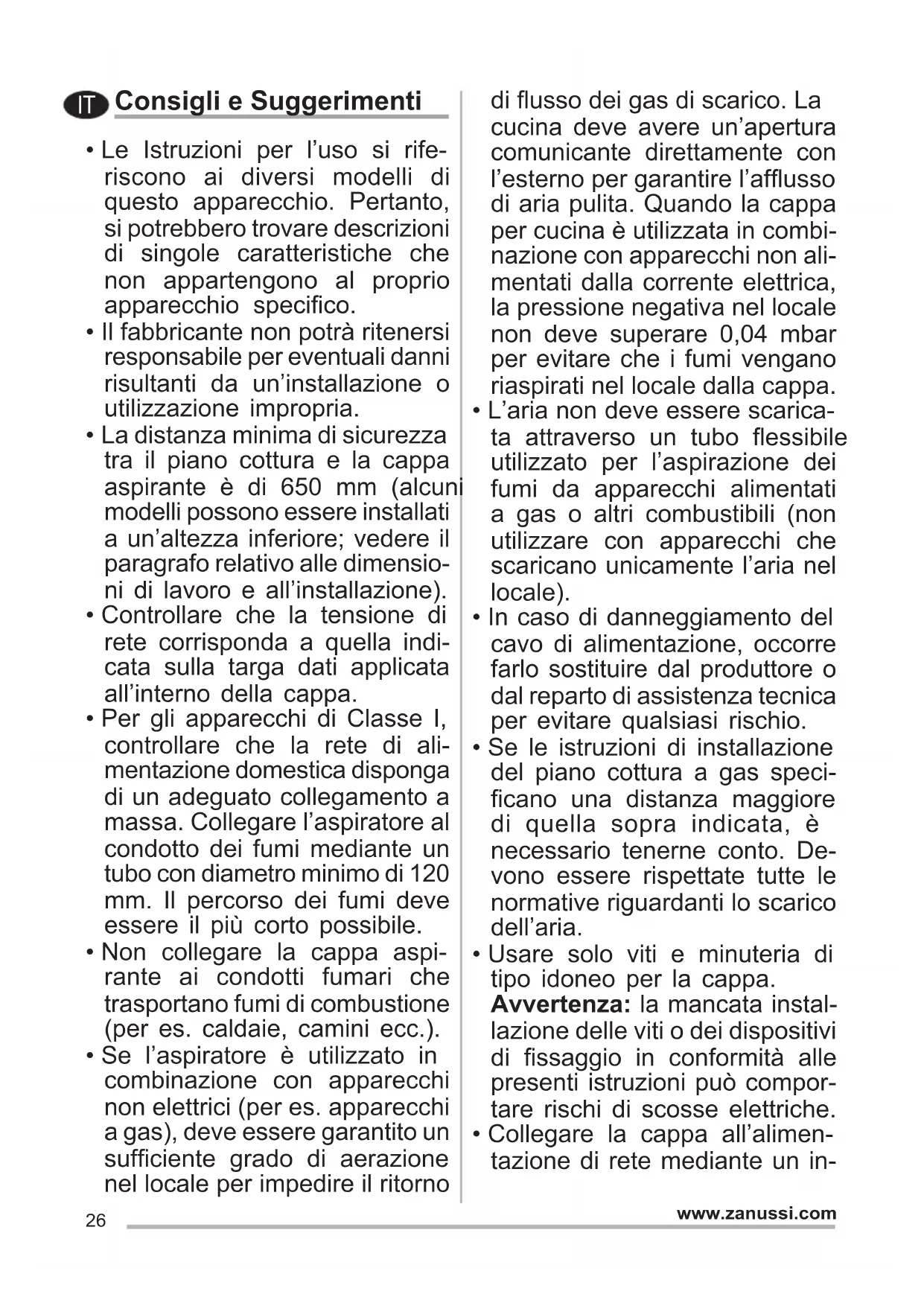

IT Consigli e Suggerimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno

di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
- L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
- Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
- Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Collegare la cappa all'alimentazione di rete mediante un in-

terruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.

• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

• “ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura”.

Manutenzione

- Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

- Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

- Pulire e/o sostituire i filtri dopo

il periodo di tempo specificato (pericolo di incendio).

- "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".

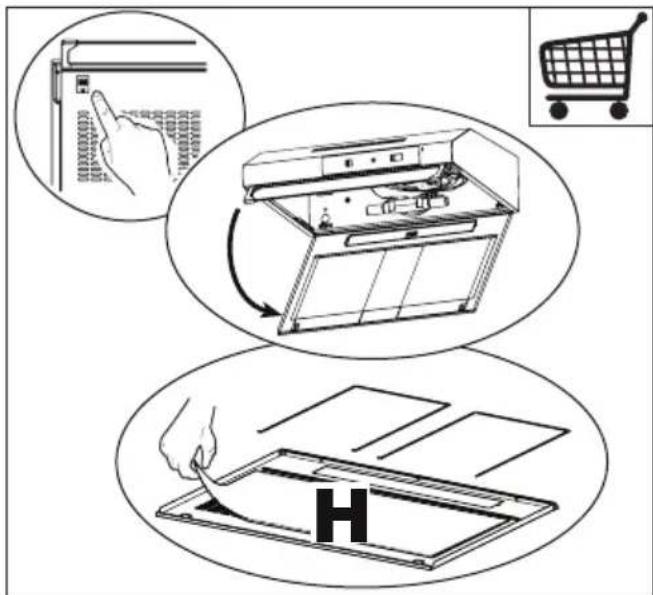

- Non è lavabile e non è rigenerab va sostituito ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso (H).

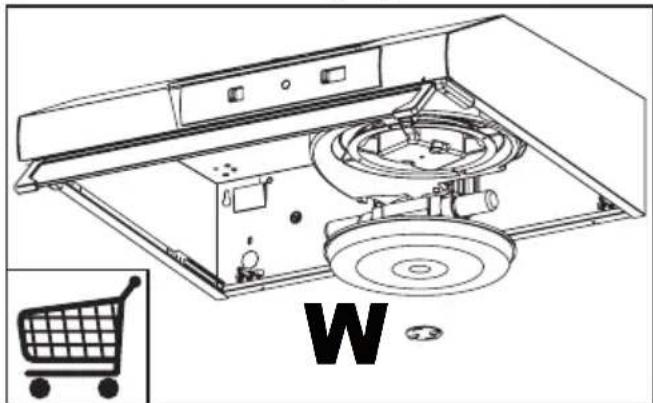

- Il filtro al carbone attivo non lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso (W).

- Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Comandi

L	Luci	Accende e spegne l'Impianto di Illuminazione.
V	Velocità Determina la velocità di esercizio:0. Motore Off.1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolungati.

è

Illuminazione
