Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHT611N
Verwendung	Haushalt
Schutzklasse	I (Erdung erforderlich)
Versorgungsspannung	230 V ~ 50 Hz
Minimale Installationshöhe	650 mm über der Kochfläche
Durchmesser des Abluftkanals	Mindestens 120 mm
Fettfiltertyp	Nicht waschbar, alle 2 Monate ersetzen
Kohlefiltertyp	Nicht waschbar oder regenerierbar, alle 4 Monate ersetzen (bei intensiver Nutzung häufiger)
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Beleuchtung	Ja (Taste L)
Wartung	Mit einem feuchten Tuch und einem neutralen Flüssigreiniger reinigen
Sicherheitshinweise	Vor der Reinigung ausschalten; nicht unter der Haube flambieren; Sicherheitsabstand einhalten; bei Verwendung mit Gasgeräten für ausreichende Belüftung sorgen

Häufig gestellte Fragen - ZHT611N ZANUSSI

Wie hoch ist der Mindestabstand zwischen Dunstabzugshaube und Herd?

Der Mindestsicherheitsabstand zwischen Kochfläche und Haube beträgt 650 mm. Wenn die Anweisungen Ihres Gasherds einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Wie reinige ich die Dunstabzugshaube?

Schalten Sie vor der Reinigung das Gerät aus und ziehen Sie den Stecker. Reinigen Sie die Haube mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie niemals scheuernde Mittel.

Wie oft müssen die Filter ausgetauscht werden?

Der Fettfilter (nicht waschbar) muss alle 2 Monate ersetzt werden. Der Aktivkohlefilter (nicht waschbar oder regenerierbar) muss etwa alle 4 Monate ersetzt werden, bei intensiver Nutzung häufiger.

Kann ich den Fettfilter waschen?

Nein, der Fettfilter dieses Modells ist nicht waschbar. Er muss regelmäßig ausgetauscht werden, um Brandgefahr zu vermeiden.

Kann die Dunstabzugshaube mit einem Gasherd verwendet werden?

Ja, aber es ist unbedingt für eine ausreichende Belüftung des Raumes zu sorgen. Der Unterdruck darf 0,04 mbar nicht überschreiten, um ein Zurückströmen der Verbrennungsgase zu vermeiden.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie, ob die Haube mit Strom versorgt wird. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst, um die Lampe auszutauschen oder reparieren zu lassen.

Wie stelle ich die Geschwindigkeitsstufen der Dunstabzugshaube ein?

Verwenden Sie die Taste V, um die Geschwindigkeit auszuwählen: 0 (Aus), 1 (leise Mindestgeschwindigkeit), 2 (mittlere Geschwindigkeit), 3 (Höchstgeschwindigkeit für starke Dämpfe).

Erfordert die Installation eine Erdung?

Ja, das Gerät ist der Schutzklasse I. Eine ordnungsgemäße Erdung der elektrischen Installation ist zur Gewährleistung der Sicherheit erforderlich.

Kann ich die Dunstabzugshaube ohne Außenluftabfuhr verwenden?

Die Haube ist für den Anschluss an einen Abluftkanal ausgelegt. Wenn Sie eine Umluftversion wünschen, ist ein zusätzlicher Aktivkohlefilter erforderlich. Beachten Sie die Anleitung für spezifische Installationen.

Wie entsorge ich die Dunstabzugshaube am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es bei einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten (WEEE) ab.

BEDIENUNGSANLEITUNG ZHT611N ZANUSSI

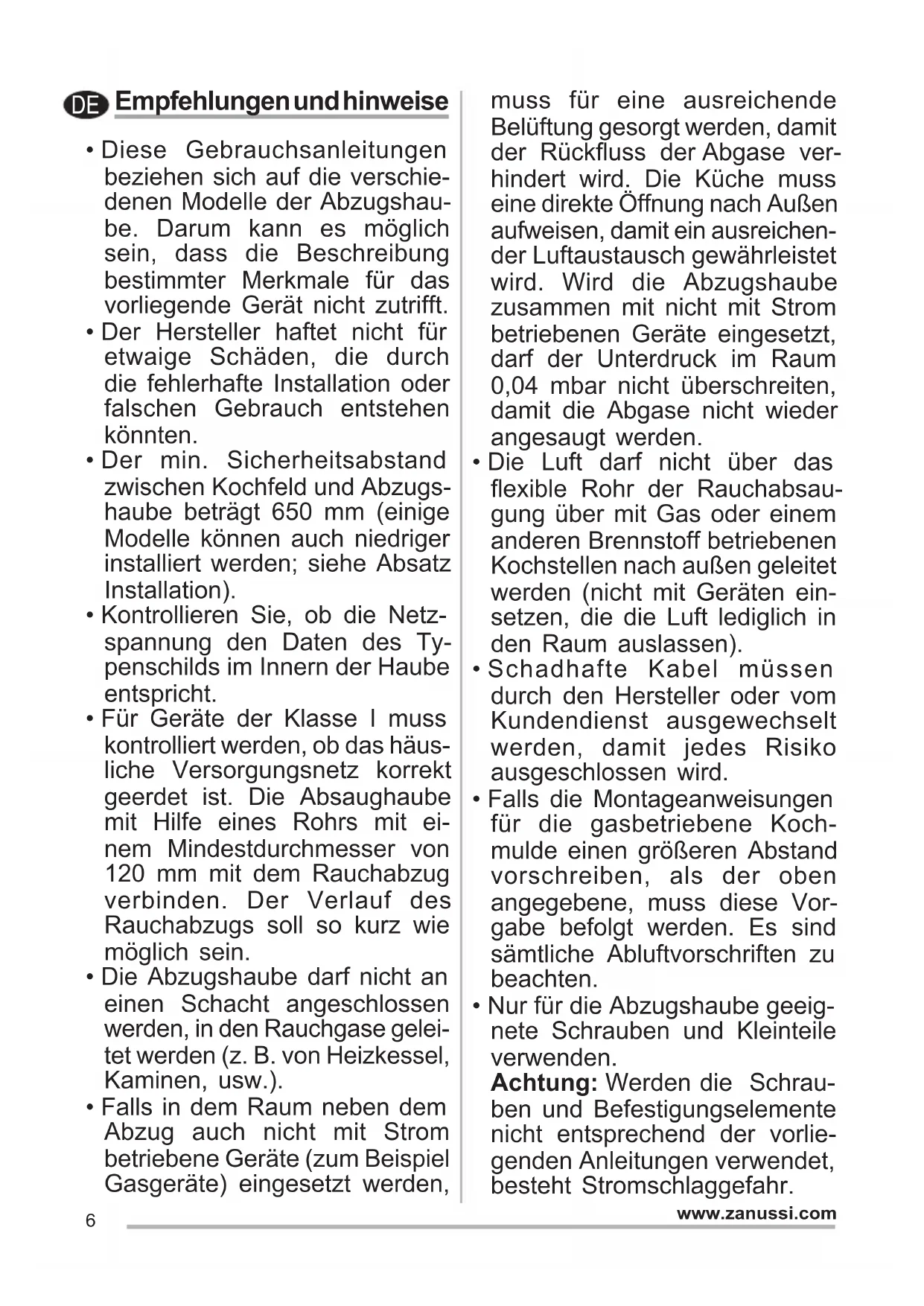

DE Empfehlungen und Hinweise

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein. • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden,

muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen. • Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden. - Unter der eingeschalteten Haube keine offenen Flammen benutzen. • Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden. - Auf keinen Fall unter der Haube flambieren: Brandgefahr. - Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. - ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

Wartung

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

- „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“. - Dieser Filter kann nicht ausgewaschen werden und muss wenigstens alle 2 Monate ausgetauscht werden (H).

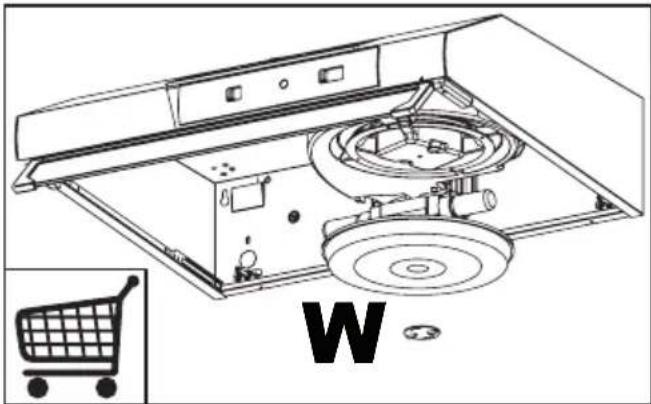

- Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs (W).

- Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Bedienelemente

L

Beleucht Schaltet die Beleuchtung ein und aus.

V

Geschw. Steuert folgende Geschwindigkeitsstufen:0. Motor Off.1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwen-dungssituationen;3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

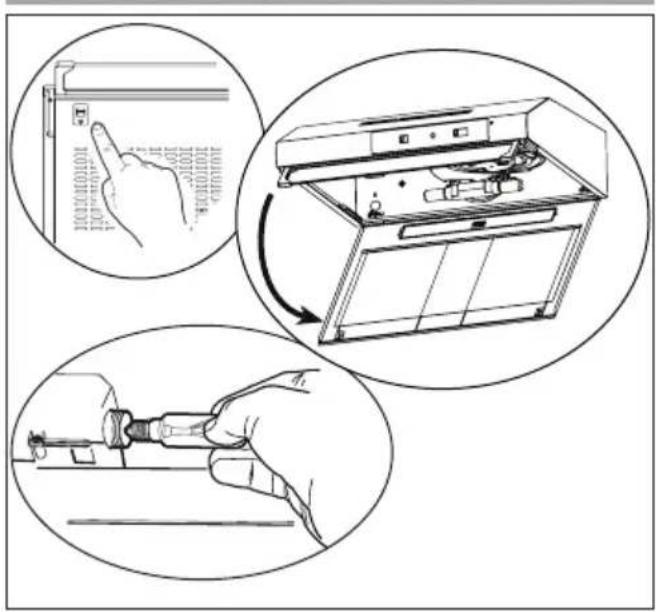

Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
	4 E14 220 – 240 107	x 37 DRBB/F-4-220-240-E14-35/100
