Tipo de produto	Computador de mesa (sistema barebone)
Marca	ASUS
Modelo	V3P5G45
Dimensões (A x L x P)	Aproximadamente 430 x 180 x 420 mm
Peso	Aproximadamente 8 kg
Alimentação	Fonte de alimentação integrada com seletor de tensão 115V/230V
Processadores suportados	Intel Pentium 4 LGA775 ou AMD (socket 939/AM2 conforme modelo)
Memória	Até 4 x DDR DIMM (canal duplo, máx 4 GB conforme placa-mãe)
Armazenamento interno	1 baía 5.25" (leitor ótico), 1 baía 3.5" (leitor de disquetes), 1 baía 3.5" (disco rígido IDE/SATA)
Conexões frontais	2 x USB 2.0, tomadas para auscultadores e microfone, LED HDD, botões Power e Reset
Conexões traseiras	Portas teclado/rato PS/2, VGA, paralela, 4 x USB 2.0, LAN RJ-45, portas série/DVI/E-SATA/S/PDIF/IEEE 1394a conforme configuração, áudio 6 ou 8 canais
Funções principais	Montagem modular com placa-mãe ASUS, suporte para periféricos de expansão (PCI, PCIe), gestão térmica com ventoinha do chassis
Manutenção e limpeza	Limpeza regular das ventoinhas e grelhas de ventilação com ar comprimido; limpeza do painel lateral e da frente com um pano macio
Segurança	Desligar a alimentação antes de qualquer intervenção interna; respeitar as tensões da rede (115V/230V); não forçar os componentes durante a instalação
Peças sobressalentes e reparabilidade	Fonte de alimentação, placa-mãe, ventoinhas, tampas de baías, parafusos de fixação disponíveis; placa-mãe ASUS padrão formato ATX/micro-ATX
Informações gerais	Manual disponível em vários idiomas (FR, EN, DE, ES, etc.); manual de instalação incluído com esquemas detalhados

Perguntas frequentes - V3P5G45 ASUS

Como escolher a tensão de alimentação (115V ou 230V)?

Localize o seletor de tensão perto do conector de alimentação. Se a sua região utiliza 100-127V, coloque-o em 115V; para 200-240V, em 230V. Consulte o manual para a localização exata.

Como instalar o processador na placa-mãe?

Levante a alavanca do socket, alinhe o triângulo dourado do CPU com o do socket e, em seguida, abaixe a alavanca. Para Intel LGA775, remova primeiro a tampa PnP e siga o procedimento específico. Nunca force para evitar danificar os pinos.

Como instalar os módulos de memória (DIMM)?

Desligue a alimentação. Abra os clipes do socket, alinhe o entalhe do módulo com o pino e pressione suavemente até que os clipes se fechem automaticamente.

Como instalar um disco rígido ou um leitor ótico?

Para um disco rígido de 3.5", remova a tampa metálica, insira o disco na baía, fixe-o com dois parafusos de cada lado e, em seguida, ligue os cabos SATA/IDE e de alimentação. Para um leitor ótico de 5.25", o procedimento é semelhante.

Como remover o painel lateral e a frente?

Remova os parafusos na parte traseira, deslize o painel lateral para trás para soltá-lo. Para a frente, levante os ganchos superiores, rode para a direita e, em seguida, remova-a.

Que tipos de placas de expansão podem ser instalados?

O gabinete suporta placas PCI, PCIe x1 e PCIe x16. Remova a proteção metálica do slot correspondente, insira a placa e, em seguida, trave.

Como conectar a ventoinha do processador?

Depois de instalar o dissipador, ligue o cabo da ventoinha ao conector CPU_FAN da placa-mãe. Não esquecer este passo sob risco de erro de monitorização do hardware.

Posso usar um disco rígido SATA e IDE ao mesmo tempo?

Sim, a placa-mãe possui conectores SATA e IDE. Certifique-se de configurar os jumpers master/slave corretamente para os discos IDE.

Onde encontrar o manual em francês?

O manual está disponível em formato PDF em notice-facile.com. Pode também solicitar uma tradução por e-mail selecionando o seu idioma.

O que fazer se o computador não ligar após a montagem?

Verifique a ligação do cabo de alimentação, a posição do seletor de tensão, a instalação do CPU e dos módulos de memória, bem como a ligação do botão Power à placa-mãe.

MANUAL DE UTILIZADOR V3P5G45 ASUS

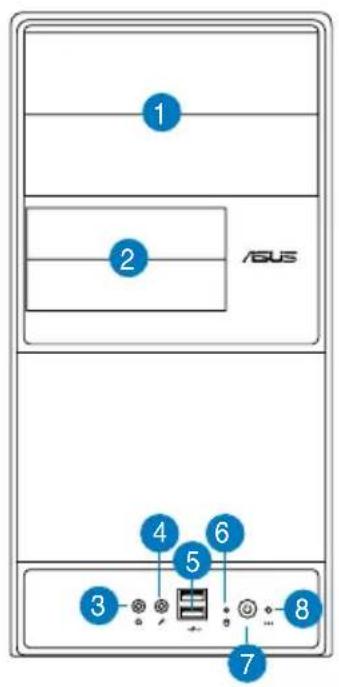

1. Tampa do compartmento da unidade de 5,25"
2. Tampa do compartmento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposicao)

NOTA: *Alguns modelos podem incluar两大 portas USB 2.0 adiconais e/ou uma porta IEEE 1394a.

Characteristicdo pailentraseiro

NOTA: As portas do paine traseiro e suas localizations podem variar dependendo do modelo do seuSYSTEMA. Para descrições mais detalhadas, consulte o guia do'utilizar do systema.

1. Porta para teclado PS/2 ()
2. Porta para rato PS/2 (
3. Porta VGA (
4. Porta paralela (
5. Portas USB 2.0 (alguns modelos poder incluir quarto portas USB 2.0 traseiras)
6. Porta LAN (RJ-45) (

7. Uma das seguientes portas:

8. Porta E-SATA (

• Porta optica para saida S/PDIF (

• Porta coaxial para saía S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das segunte configuracoes de portas de audio:

2. 6-canais

• 8-canais

Consulte aabela de configuraçao no guia do'utilizar para obter mais informacoes.

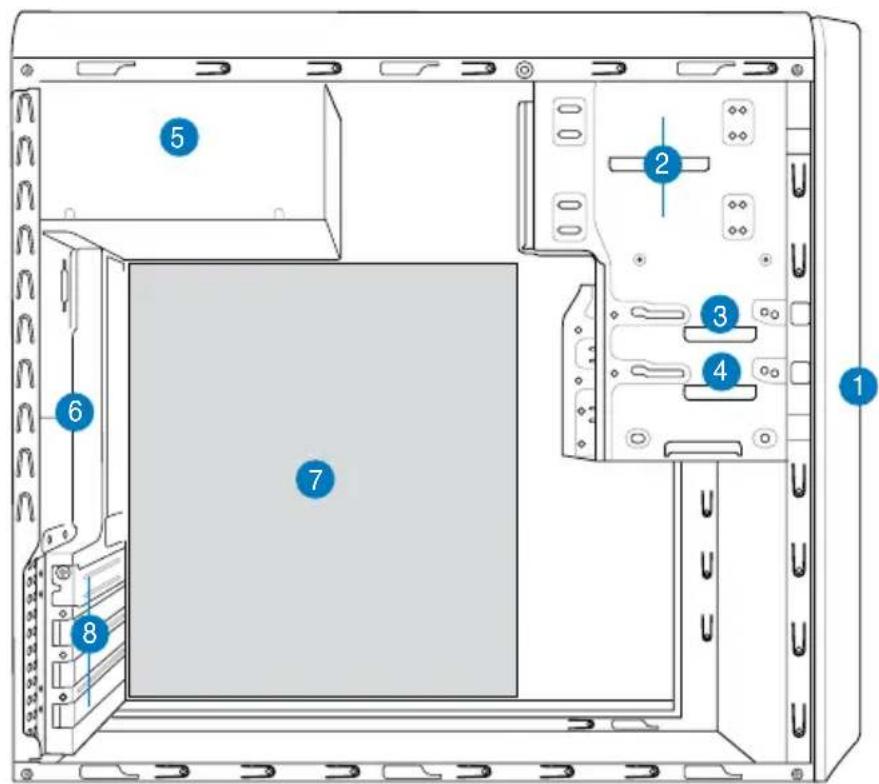

Componentes internos

1. Tampa do paineal frontal
2. Compartimento vazio para unidade optica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentacao

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metalicos da ranhura de expansão

Selecao da voltagem

A fonte de alimentação doSYSTEMA possui um selector de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para selecionar a voltagem apropriad, de acordo com a potência fornecida na sua area.

Se a voltagem disponivel na sua area for de 100-127 V, defina o comutador para 115 V.

Se a voltagem disponible na sua area for de 200-240 V, define o comutador para 230 V.

NOTA: Consulte o guia do'utilizar do sistemas para obter mais informacoes sobre a localização exacta do selector de voltagem.

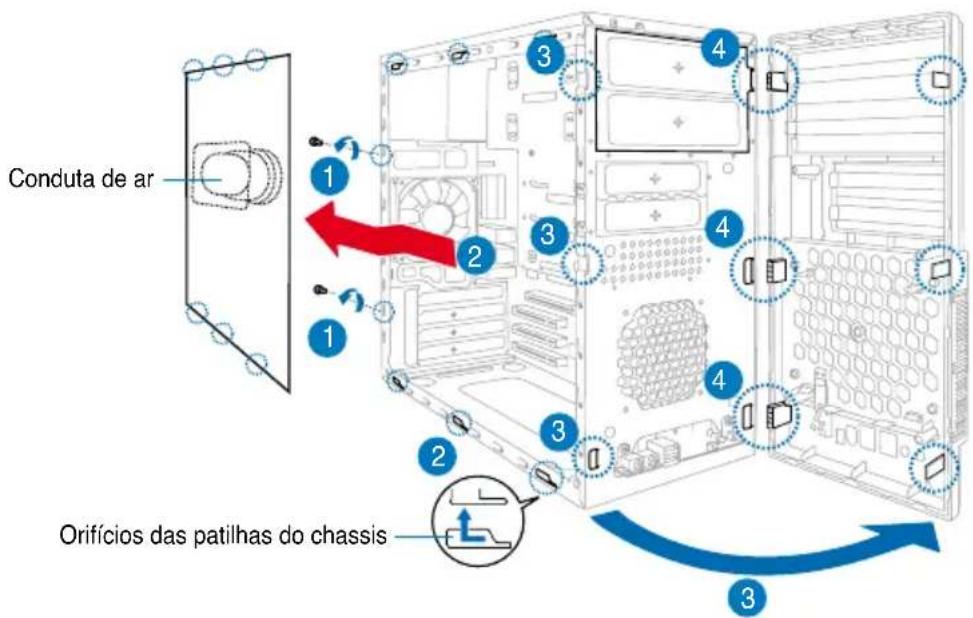

Remoção da tampa lateral e do panel frontal

1. Remova os parafusos existentes no pailen traseiro.
2. Puxe a tampa lateral em direção ao pailnel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do paine frontal, de seguida levante-as ate estas se soltarem do chassis.
4. Rode o paine frontal para a direita ate as patilhas do tipo dobrada existentes no lado direito focarem expostas.
5. Remova o paine frontal e colque-o de lado.

Instalacao da CPU

Instalacao de uma CPU Intel Pentium 4 no socket LGA775

1. Procure o socket da CPU na plac principal.

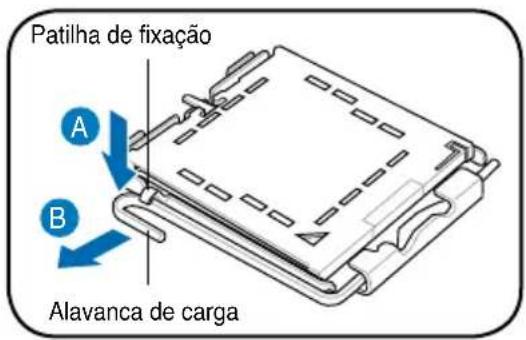

2. Exerça pressão sobre a alavanca de cargo com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇA. Para fazer danificar os pinos do socket, não remove a tampa PnP a não ser que esteja a instalar uma CPU.

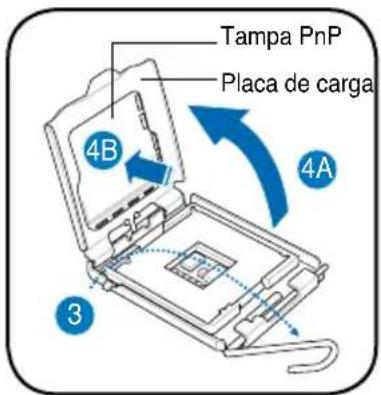

1. Levante a alavanca de cargo na direcção indicada pela seta num angulo de 135^
2. De seguida levante a plac dearga com o polegar e o indicator num angulo de 100^ (4A), depuis empurre a tampa PnP atraves da janela da plac dearga para a remover (4B).

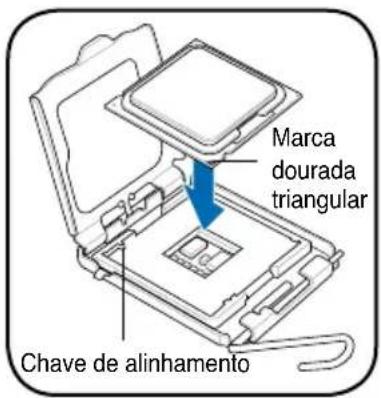

3. Posizione a CPU por cima do socket, certificando-se de que o triangulo dourado se encontrar no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Fecha a placá de entrega (A), de seguida exerça pressão sobre a alavanca de entrega (B) até esta encaixar com um estalido na patilha de fixação.

Instalacao de uma CPU AMD

1. Procure o socket da CPU e levante-o num angulo de 90-100 graus.
2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pouco triângulo.
3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇA: Uma Incorrecta instalaçao da CPU no socket pode fazer os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

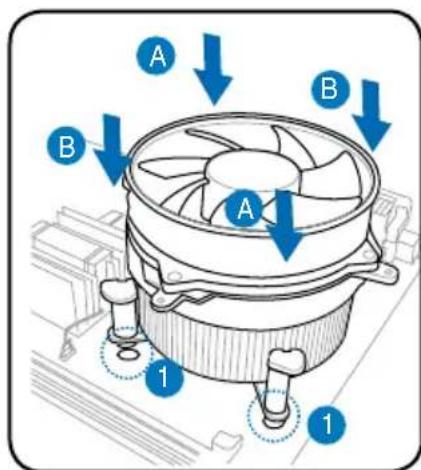

Instalacao de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos está alinhados com os orificios existentes na placar principal.
2. Exerça pressão em simultâneo sobreinous feções de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, lique o cabo da ventoinha da CPU ao conector existente na placar principal.

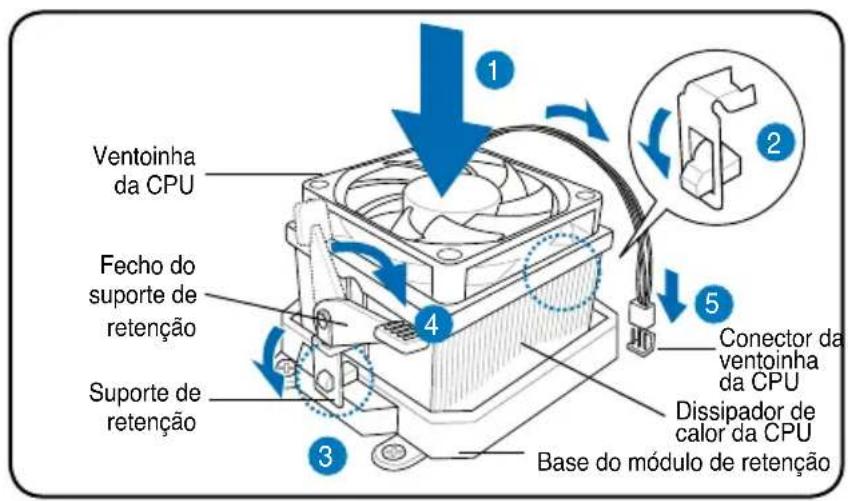

Instalacao de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do modulo do mecanismo de retenção quando como como o meu assunto é esquecido, o meus ossos não consiguiçar encaixar correctamente ou suporte de retenção.

1. Alinne uma das extremidades do suporte de retençao com a base do modulo de retençao.
2. Alinne a outra extremidade do suporte de retençao (junto do fecho do suporte de retençao) com a base do modulo de retençao ate ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções esta secção não correspondem à documentação que acompanha a CPU, sina está最後.

1. Exerça pressão sobre omeeting do suporte de retençao existente no mecanismo de retençao para fixar a ventoinha e o dissipador de calor ao modulo de retençao.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placar principal.

ATENÇA. Não se esqueça de ligar o conector da ventoinha da CPU! Pode havem ocorrência de erros ao;nível do hardware se não ligar este conector.

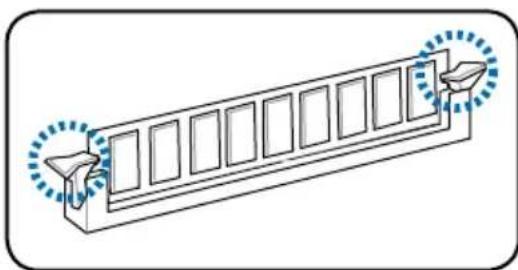

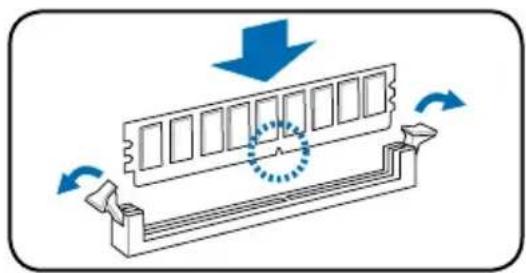

Instalacao do DIMM

1. Procure os sockets DIMM na placaprincipal.
2. Desbloqueie um socket DIMM premindo as patilhas do modulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

ATENÇAÖ.

• Desligue a fonte de alimentacao antes de adcionar ou removemos DIMM. Se nao o fazer podar danificar seriamente a placar principal e/ou os componentes.
• O MODULE DIMM DDR tem um entalle para que está colocadoapanas na posicao correcta. NAO force a introducao do modulo DIMM no socket para fazer danificar o mesmo

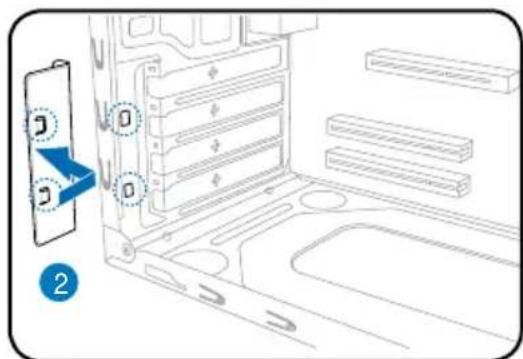

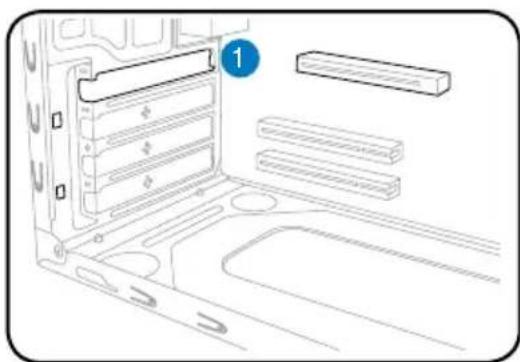

Instalação da placá de expansão

1. Remova ofeito do suporte metalico.

1. Remova a tampa metalica situada em frente da ranhura que pretende utilizes.

1. Introduza o conector da placna ranhura e exerca pressao sobre a placatae esta ficar devidamente introduzida na ranhura.
2. Volte a colocar o Fecha do suporte metallico.

Instalacao de unidades de armazenamento

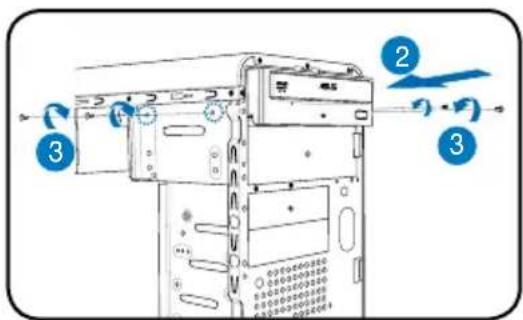

Unidade optica

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 5,25".
2. Introduza a unidade optica no compartmento e com cuidado empurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade optica com dos parafusos de ambos os lados do compartmento.
4. Ligue as fichas de IDE (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

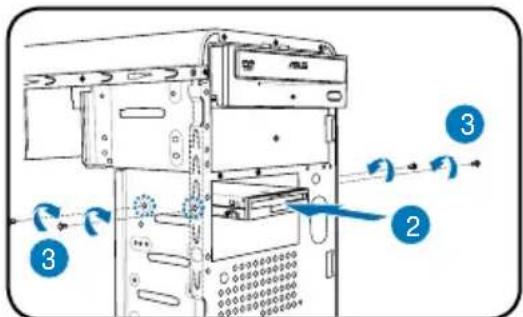

Unidade de disquetes

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disquetes no compartmento e com cuidado emurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade de disquetes com bois parafudos de ambos os lados do compartmento.

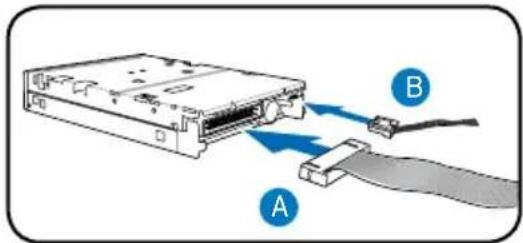

4. Ligue as fichas de audio (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disco rigo do compartimento e com cuidado empare-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartimento.
3. Fixe aunities de disco rigo com\ dois parafusos de aisle os lados do compartmento.

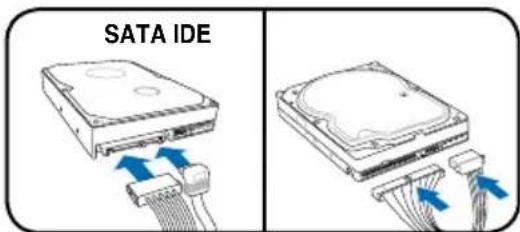

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos connectores situados na parte deTRS da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos connectores situados na parte deTRS da unidade.

Remoçao das tampas dos compartmentos e reinstalação do panei frontal e da tampa lateral

1. Procure os fechos das tampas dos compartments.
2. Exerça pressão sobre os fechos para fora para�air a respectiva tampa.
3. Empurre a tampa do compartmento para dentro e bereits colque-a de lado.
4. Siga estas instruções para remover a tampa do compartmento da unidade de 3,5".

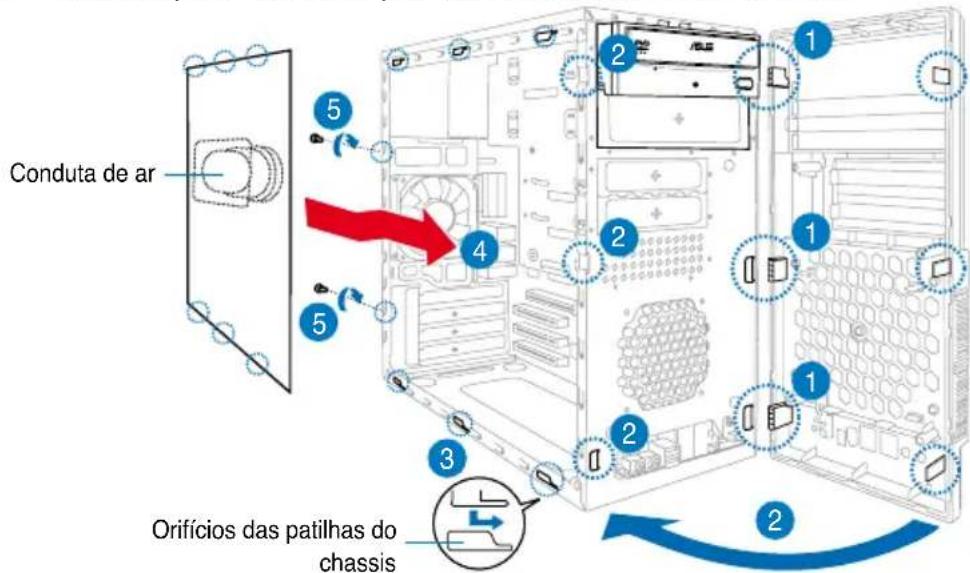

Para reinstalar o paine frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do paine frontal nos orificios existentes no lado direito do chassis.
2. Rode o paine frontal para a esquerda e de seguida introduza as patilhas no chassis até o paine frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orificios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do poinl frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com osinous parafusos removidos anteriormente.
