Tipo di prodotto	Computer desktop (sistema barebone)
Marca	ASUS
Modello	V3P5G45
Dimensioni (A x L x P)	Circa 430 x 180 x 420 mm
Peso	Circa 8 kg
Alimentazione	Alimentatore integrato con selettore di tensione 115V/230V
Processori supportati	Intel Pentium 4 LGA775 o AMD (socket 939/AM2 a seconda del modello)
Memoria	Fino a 4 x DDR DIMM (doppio canale, max 4 GB a seconda della scheda madre)
Archiviazione interna	1 vano 5.25" (lettore ottico), 1 vano 3.5" (lettore floppy), 1 vano 3.5" (disco rigido IDE/SATA)
Connettori anteriori	2 x USB 2.0, prese cuffie e microfono, LED HDD, pulsanti Power e Reset
Connettori posteriori	Porte tastiera/mouse PS/2, VGA, parallela, 4 x USB 2.0, LAN RJ-45, porte seriale/DVI/E-SATA/S/PDIF/IEEE 1394a a seconda della configurazione, audio 6 o 8 canali
Funzioni principali	Montaggio modulare con scheda madre ASUS, supporto per periferiche di espansione (PCI, PCIe), gestione termica con ventola del telaio
Manutenzione e pulizia	Spolveratura regolare delle ventole e delle griglie di ventilazione con aria compressa; pulizia del pannello laterale e del frontale con un panno morbido
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento interno; rispettare le tensioni di rete (115V/230V); non forzare i componenti durante l'installazione
Ricambi e riparabilità	Alimentatore, scheda madre, ventole, coprivani, viti di fissaggio disponibili; scheda madre ASUS standard formato ATX/micro-ATX
Informazioni generali	Istruzioni disponibili in più lingue (FR, EN, DE, ES, ecc.); manuale di installazione incluso con schemi dettagliati

Domande frequenti - V3P5G45 ASUS

Come scegliere la tensione di alimentazione (115V o 230V)?

Individuare il selettore di tensione vicino al connettore di alimentazione. Se la tua zona utilizza 100-127V, impostalo su 115V; per 200-240V, su 230V. Consulta il manuale per la posizione esatta.

Come installare il processore sulla scheda madre?

Sollevare la leva del socket, allineare il triangolo dorato della CPU con quello del socket, quindi abbassare la leva. Per Intel LGA775, rimuovere prima il coperchio PnP e seguire la procedura specifica. Non forzare mai per evitare di danneggiare i pin.

Come installare i moduli di memoria (DIMM)?

Scollegare l'alimentazione. Aprire le clip del socket, allineare l'intaglio del modulo con la tacca, quindi spingere delicatamente fino a quando le clip si chiudono automaticamente.

Come installare un disco rigido o un lettore ottico?

Per un disco rigido 3.5", rimuovere il coperchio metallico, inserire il disco nel vano, fissarlo con due viti per lato, quindi collegare i cavi SATA/IDE e di alimentazione. Per un lettore ottico 5.25", la procedura è simile.

Come rimuovere il pannello laterale e il frontale?

Rimuovere le viti posteriori, far scorrere il pannello laterale verso la parte posteriore per sganciarlo. Per il frontale, sollevare i ganci superiori, ruotarlo verso destra, quindi rimuoverlo.

Quali tipi di schede di espansione si possono installare?

Il case supporta schede PCI, PCIe x1 e PCIe x16. Rimuovere la protezione metallica dello slot corrispondente, inserire la scheda, quindi bloccare.

Come collegare la ventola del processore?

Dopo aver installato il dissipatore, collegare il cavo della ventola al connettore CPU_FAN della scheda madre. Non dimenticare questo passaggio per evitare errori di monitoraggio hardware.

Posso utilizzare un disco rigido SATA e IDE contemporaneamente?

Sì, la scheda madre dispone di connettori SATA e IDE. Assicurarsi di configurare correttamente i jumper master/slave per i dischi IDE.

Dove trovare le istruzioni in italiano?

Le istruzioni sono disponibili in formato PDF su notice-facile.com. Puoi anche richiedere una traduzione via email selezionando la tua lingua.

Cosa fare se il computer non si avvia dopo il montaggio?

Verificare il collegamento del cavo di alimentazione, la posizione del selettore di tensione, l'installazione della CPU e dei moduli di memoria, nonché il collegamento del pulsante Power alla scheda madre.

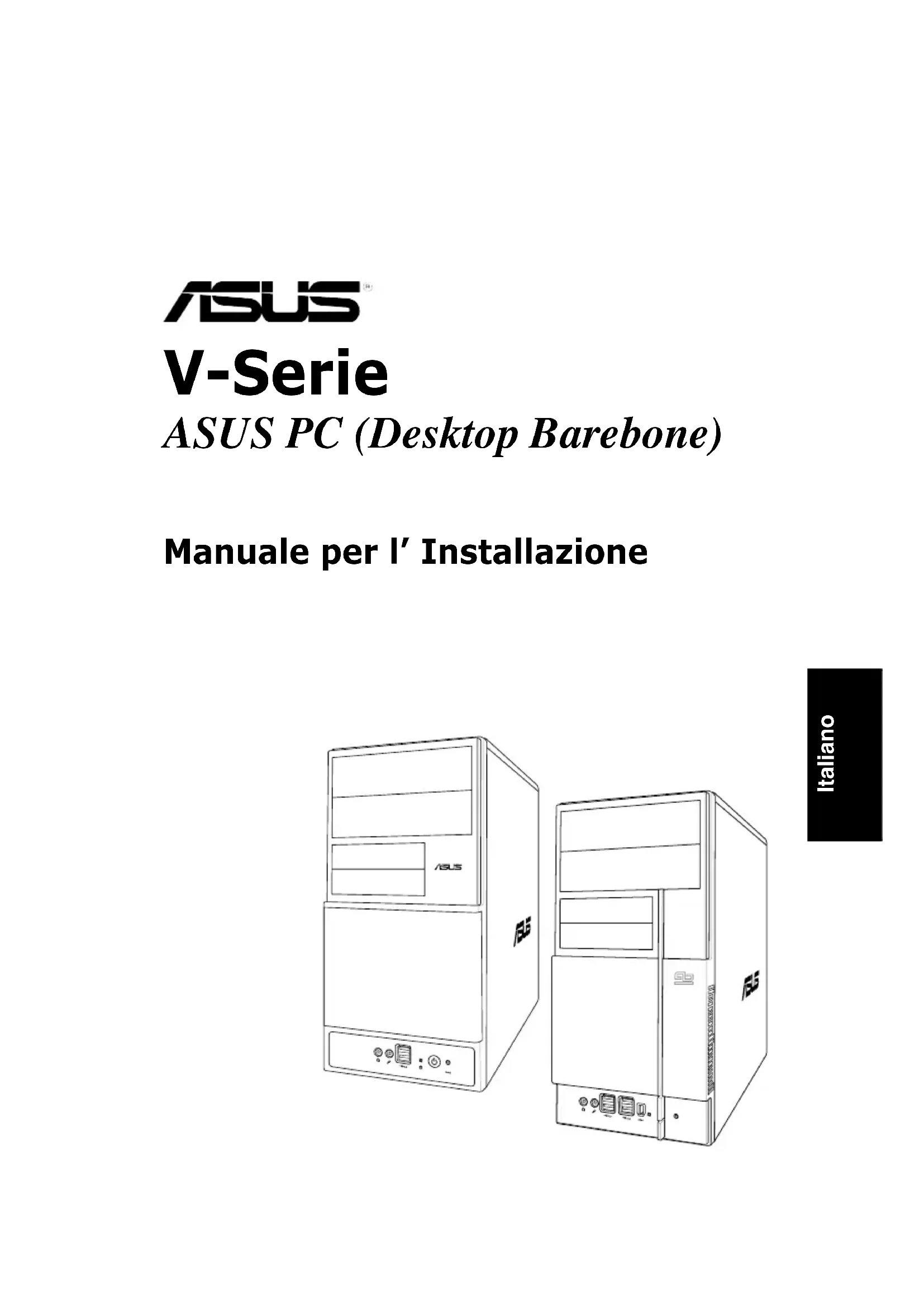

MANUALE UTENTE V3P5G45 ASUS

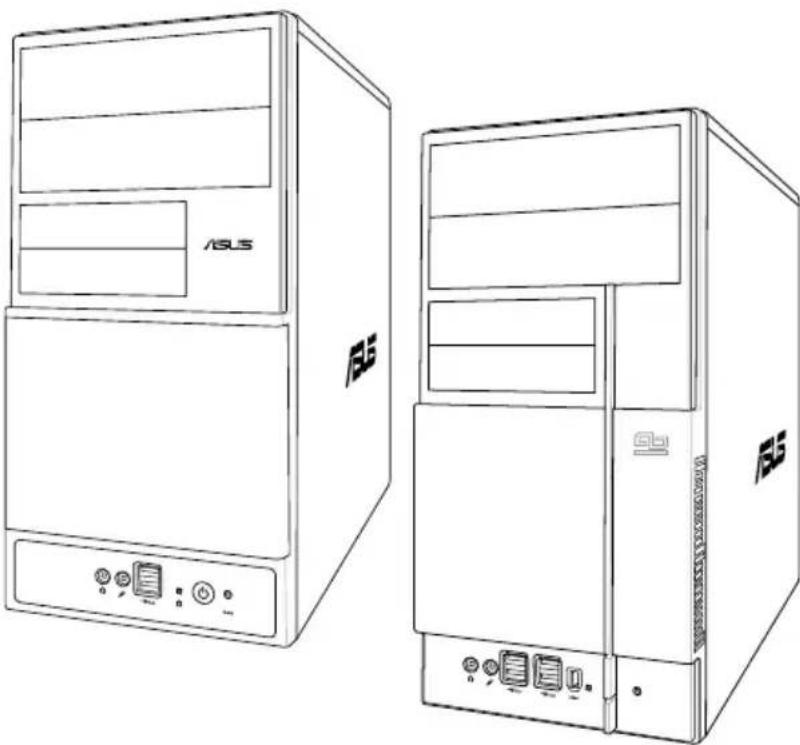

Manuale per l'Installatione

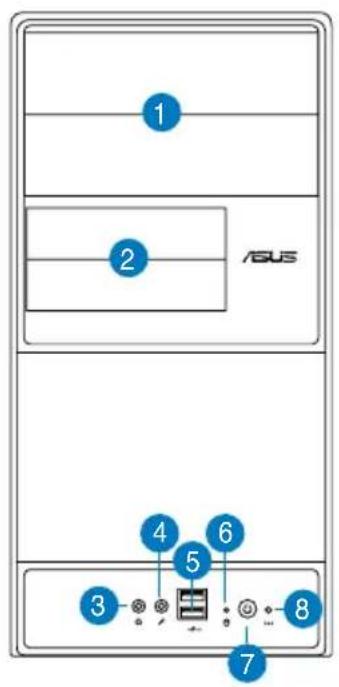

Funzionalità del pannello anteriore

1. coperchio alloggiamento
   lettore da 5.25-pollici
2. coperchio alloggiamento
   lettore da 3.5-pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono averere due porte aggintive USB 2.0 e/o una porta IEEE 1394a.

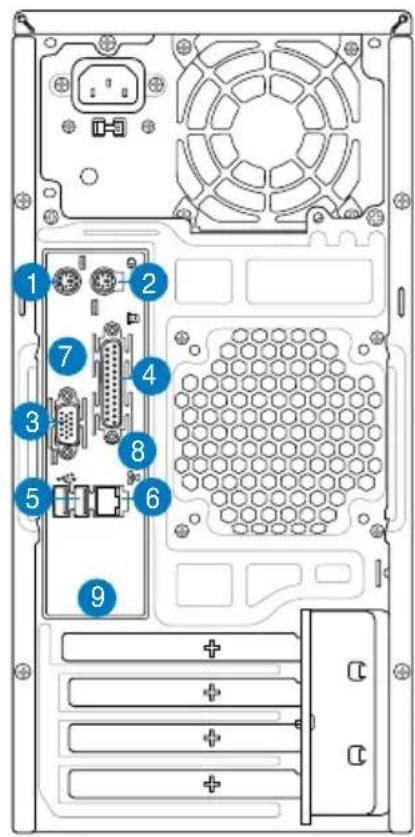

Funzionalità del pannello posteriore

NOTA: Le portedel pannello posteriore e la loro posizione possono variate, in funzione del modello delsystemautilizzato.Peruna dettagliata descrizione,riferirsi allaGuida Utente del systema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
   3.Porta VGA
3. Portaparallela (
4. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porteposteriori USB 2.0)
5. Porta LAN (RJ-45) (

6. Una delle seguenti porte:

7. Porta E -SATA ( )

8. Porta serialle (COM1) ( )

9. Porta DVI (
   Porta Uscita S/PDIF Ottica (
   Porta Uscita S/PDIF Coassiale (

10. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

2. 6-canali

• 8-canali

Per i dettagli, riferirsi alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore

2. Unità di alimentazione

3. Alloggamento vuoto perlettore ottico da 5.25-pollici

4. Spazio per la ventola del telaio

5. Alloggiamentolettore floppy

6. Scheda madre ASUS*

7. Alloggiamentolettore disco fisso

8. Supporti di metallo slot di espansione

NOTA: *Per dettagli sulla schedamadre, riferisi alla Guida Utente del systema.

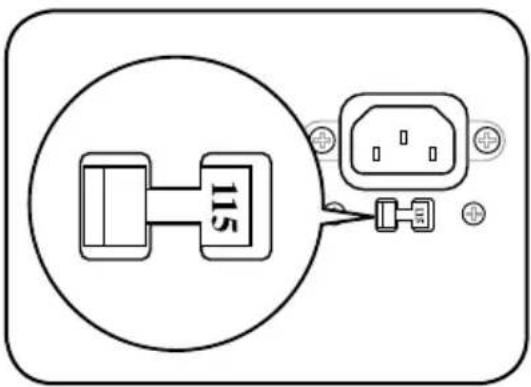

Selezione del voltaggio

L'unità di alimentazione del systema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzato quello erruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

NOTA: Per l'esatta collocazione del selettore di voltaggio, riferirsi alla Guida Utente delsystema.

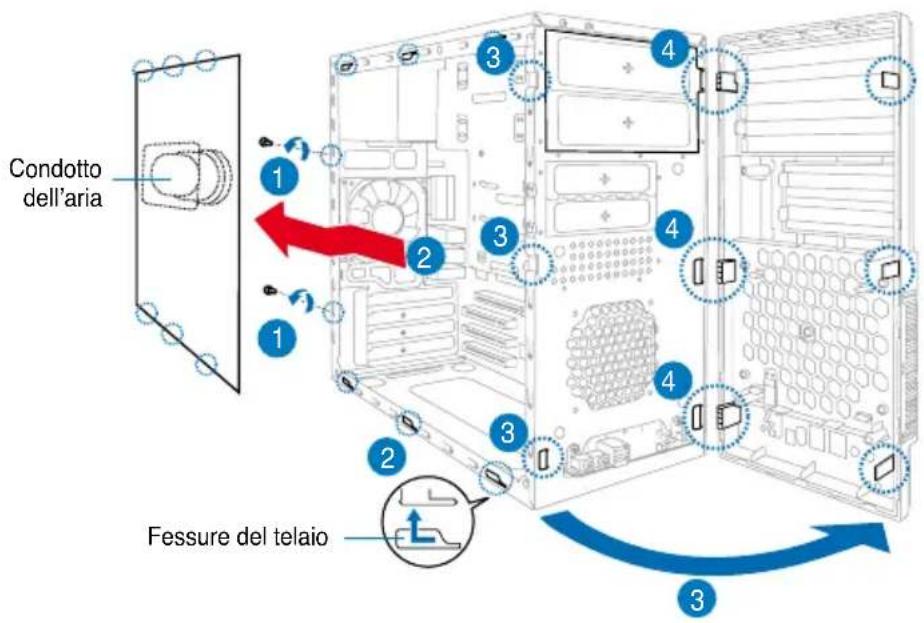

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i loro ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Installazione della CPU

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla schedamadre.
2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sare rilasciata alla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135^ .
2. Sollevare la piatra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP alla piatra di caricamento per rimuoverlo (4B).

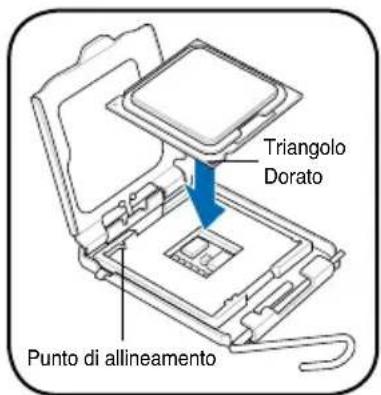

3. Posizione are la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovrà insertarsi nell'intaglio della CPU.

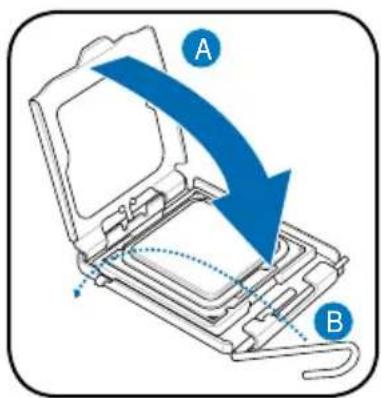

4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90^ - 100^ .
2. Installare la CPU al socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket vuo danneggiare gravamente la CPU e i loro contatti!

Installazione della ventola della CPU e del dissipatore

Installazione di dissipatore e ventola per la CPU Intel Pentium® 4

1. Posizione are il dissipatore sopra la CPU installata, assicurarsi che le quattro perni corrispondano con i fori presenti sulla sched a madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore - ventolina è in situ, collegare il cavo ventolina CPU al connettore sulla scheda madre.

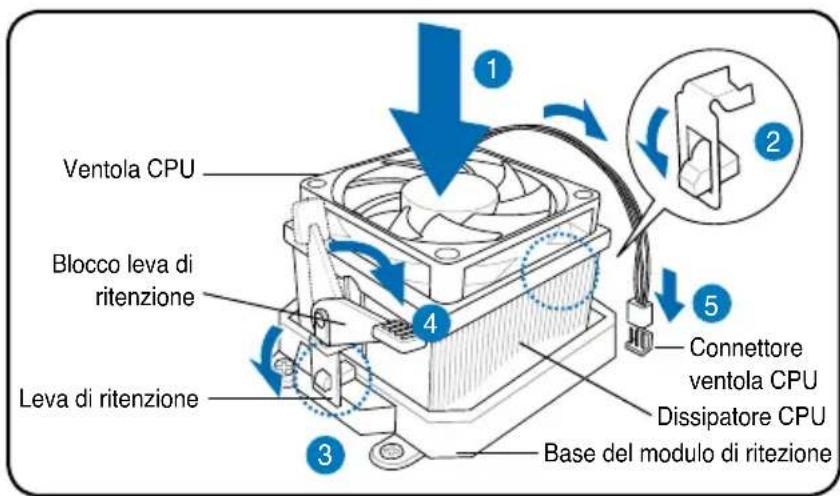

Installazione di dissipatore e ventola per la CPU AMD

1. Posizione il dissipatore sopra la CPU installata.

IMPORTANT. Assicurarsi che ventola e dissipatore si insertiscano perfettamente nella base del modulo di ritenzione, altrimenti non sare possibile bloccare il supporto.

1. Attaccare un'estremita del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, dissipatore, e per il meccanismo di bloccaggio. Se le istruzioni descripte in questo paragrafo non corrispondono con la documentazione della CPU, seguire il successivo.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connette il cavo della ventola della CPU al connettore della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un erre hardware!

Installation della DIMM

1. Localizzare i socket della DIMM nella schedamadre.

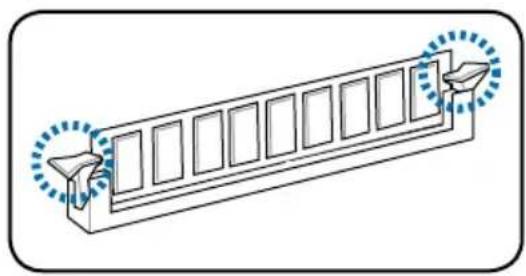

2. Sbloccare il socket della DIMM premendo le leve di trattimento verso l'esterno.
3. Allineare la DIMM al socket in modo che la tacco della DIMM coincide con quella del socket.
4. Premere il DIMM nel socket finché i ganci di trattimento non scattano all'interno.

ATTENZIONE.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni cui cause danni gravi alla sched a madre e/oagli altri componenti.
• La DIMM DDR può coincidere con la tacco in una sola direzione. NON forzare la DIMM nelle zoccolo per evitare di danneggiarla.

Installazione della schedadi espansione

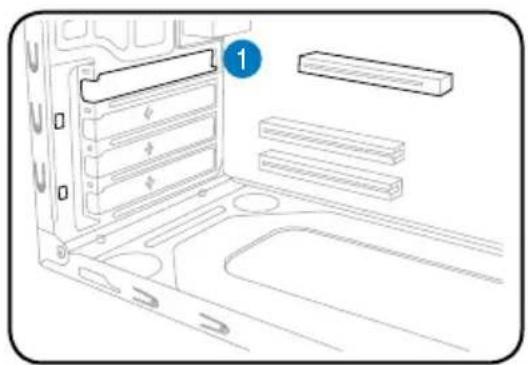

1. Rimuovere il blocco del supporto di metallo.

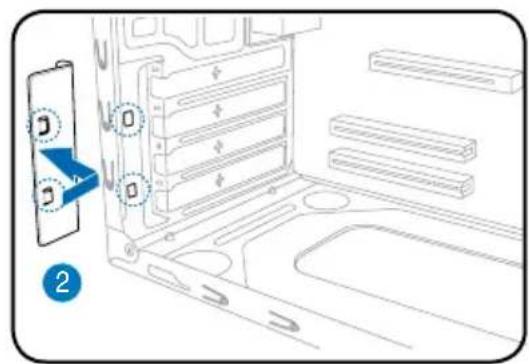

2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzato.

1. Inserire il connettore della scheda nell'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.
2. Ripositionare il blocco del supporto di metallo.

Installazione dei drive di memoria

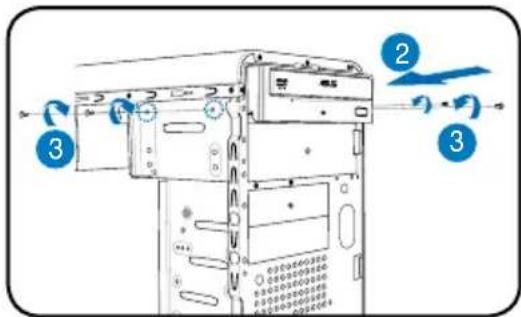

Lettore ottico

1. Posizione lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento dellettore da 5.25".
2. Inserire illettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare illettore ottico con due viti su entrambi i lati dell'alloggiamento.
4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro dellettore.

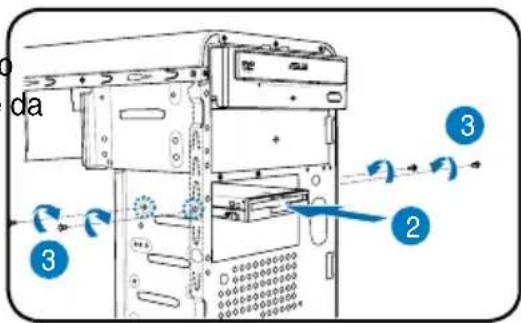

Lettore floppy

1. Posizionare lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ inferiore dell'alloggiamento dellettore 3.5".
2. Inserire illettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.

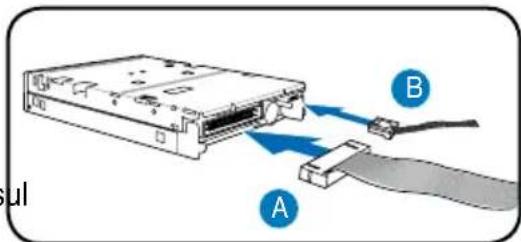

4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro dellettore.

Disco fisso

1. Posizione are lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ superiore dell'alloggiamento dellettore\ da 3.5".
2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.

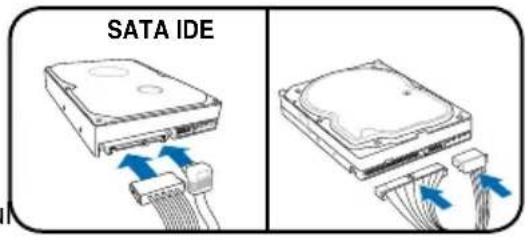

4. Per HDD SATA: Collegare le spine del segnale e di alimentazione di SATA ai connettori posti dietro allettore.

Per HDD IDE: Collegare le spine IDE e di alimentazione ai connettori posti sul retro dellettore.

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato unlettore ottico e/o per floppy, rimuovere il coperchio(i) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Localizzare i blocchi del coperchio dell'alloggiamento.
2. Premerli verso l'esterno per liberare il coperchio.
3. Premere il coperchio verso l'interno, poi metterlo da parte.
   4.Seguire les stesses istruzioni per rimuovere il coperchio dell'alloggiamento dellettore da 3.5".

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.
2. Ruotare l'assemblaggio del pannello anteriore a sinistra, insere quindi i ganci dello chassis finché il pannello non sare in posizione.
3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.
4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.
