| Typ produktu | Stolní počítač (barebone systém) |
| Značka | ASUS |
| Model | V3P5G45 |
| Rozměry (V x Š x H) | Přibližně 430 x 180 x 420 mm |
| Hmotnost | Přibližně 8 kg |
| Napájení | Integrovaný zdroj napájení s přepínačem napětí 115V/230V |
| Podporované procesory | Intel Pentium 4 LGA775 nebo AMD (socket 939/AM2 dle modelu) |
| Paměť | Až 4 x DDR DIMM (duální kanál, max 4 GB dle základní desky) |
| Interní úložiště | 1 pozice 5.25" (optická mechanika), 1 pozice 3.5" (disketová mechanika), 1 pozice 3.5" (pevný disk IDE/SATA) |
| Přední konektory | 2x USB 2.0, konektory pro sluchátka a mikrofon, LED HDD, tlačítka Power a Reset |
| Zadní konektory | PS/2 porty pro klávesnici/myš, VGA, paralelní, 4x USB 2.0, LAN RJ-45, sériové/DVI/E-SATA/S/PDIF/IEEE 1394a porty dle konfigurace, audio 6 nebo 8 kanálů |
| Hlavní funkce | Modulární sestava se základní deskou ASUS, podpora rozšiřujících karet (PCI, PCIe), tepelný management s ventilátorem skříně |
| Údržba a čištění | Pravidelné odstraňování prachu z ventilátorů a ventilačních mřížek stlačeným vzduchem; čištění bočního panelu a čelního panelu jemným hadříkem |
| Bezpečnost | Před jakýmkoli vnitřním zásahem odpojte napájení; dodržujte síťové napětí (115V/230V); při instalaci nevyvíjejte nadměrnou sílu na součásti |
| Náhradní díly a opravitelnost | Zdroj, základní deska, ventilátory, kryty pozic, montážní šrouby k dispozici; základní deska ASUS standardního formátu ATX/micro-ATX |
| Obecné informace | Návod k dispozici ve více jazycích (FR, EN, DE, ES, atd.); součástí je instalační manuál s podrobnými schématy |
Často kladené otázky - V3P5G45 ASUS
Dotazy uživatelů ohledně V3P5G45 ASUS
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Stolní počítač ve formátu PDF zdarma! Najděte svůj návod V3P5G45 - ASUS a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. V3P5G45 značky ASUS.
NÁVOD K OBSLUZE V3P5G45 ASUS

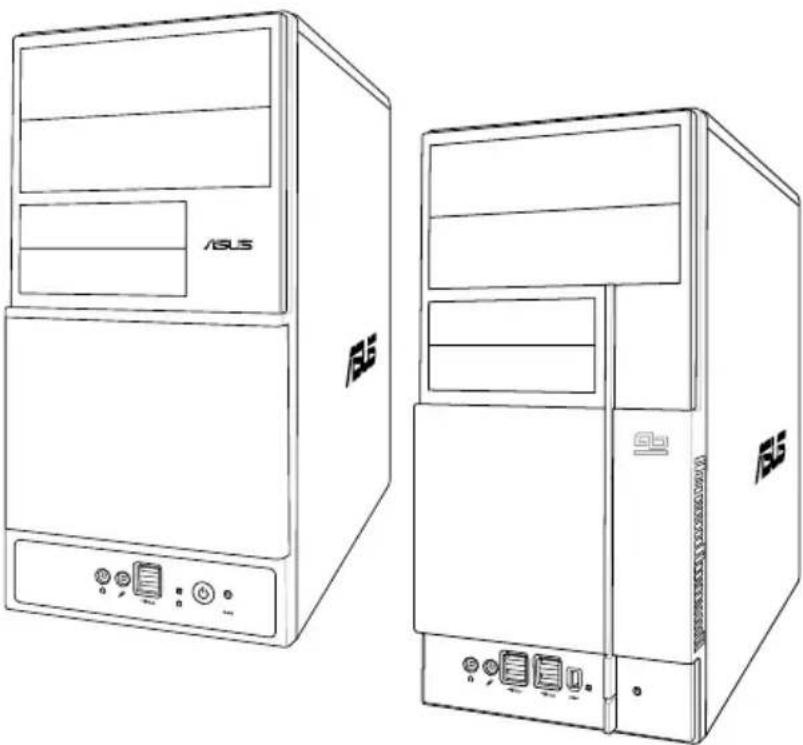

ASUS PC (stolní počítac Barebone)
Instalačné príručka

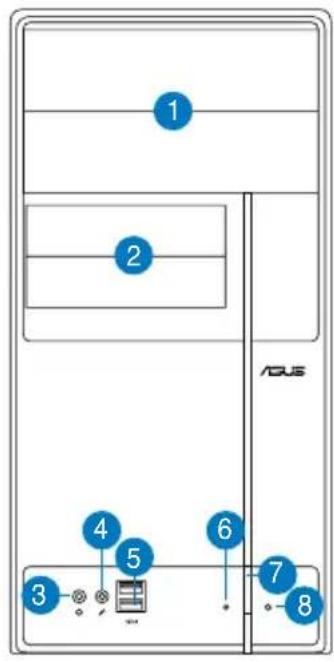

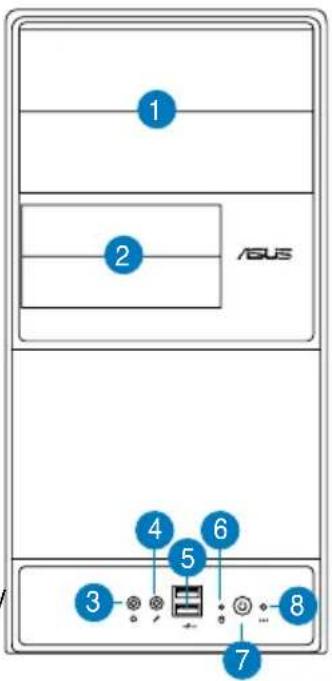

Popis predního panelu
- Zaslepka pozice pro\ jednotku 5,25"
- Zaslepka pozice pro\ jednotku 3,5"
- Zdirka pro pripojeni sluchatek
- Zdirka pro pripojeni mikrofonu
- Porty Rozhrani USB 2.0*
- Indikator pevného disku
- Vypinač
- ResResetovani tlačitkoet button
POZNÁMKA: *Nekteré
modely mohou byt vybaveny
dvěma dodatečnými porty
USB 2.0 a/nebo jedním
portem IEEE 1394a.

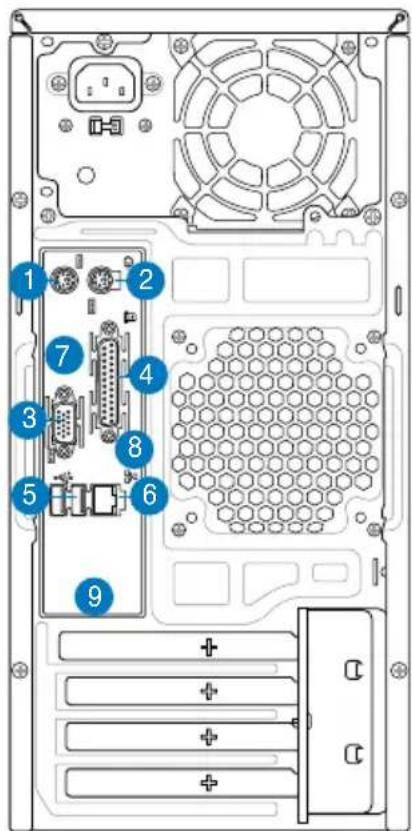

Popis zadniho panelu
POZNÁMKA: Porto na zadnim panelu a jejich umisteni se mohou lišit v závislosti na modelu počitače. Podrobný popis majdete v uživatelské príručce k počitači.
- Port klavesnice PS/2 ()

- Port mysi PS/2 (

- Port VGA (

- Paralelni port (


-
Porty Rozhrani USB 2.0 ( (některé modely mohou byt vybaveny Čtyřmi zadnímí porty USB 2.0)
-
Sityovy port (RJ-45) (
-
Jeden z následujících portú:
-
Port E-SATA (

- Sériovy (COM1) port (


- Port DVI (

Opticky vystupni port S/PDIF (

- Koaxialni yystupní port S/PDIF (

- Port IEEE1394 ( (pouze některé modely)

- Jedna z následujících konfiguraci zvukovych portú:
6kanáll

- 8kanáll

Podrobné informace viz tabulka konfiguraci v uživatelské priruce.
Vnitrnićasti

-
Kryt predniho panelu
-
Zdroj napajení
-
Prázdná poloha pro optickou\ jednotku 5.25"
-
Slot pro skrǐnovy ventilator
-
Pozice pro disketovou Jednotku
-
Základní deska ASUS*
-
Pozice pro pevný disk
-
Kovové záslepky rozširovacich slotu
POZNÁMKA: *Podrobnosti viz uživatelská príručka k základnínde sce počitě.

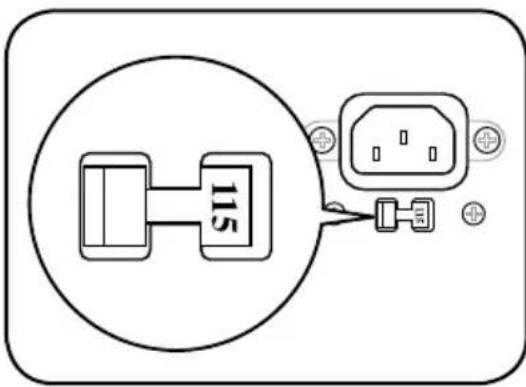

Vyběr napěti
Zdroj napajeni počitače je vybaven prépinačem napěti 115 V/230 V, který se nacházi vedle konektoru napajeni. Tento prépinač nastavte na hodnotu napěti napajeni počitače, ktera odpovedá napěti v elektrické zásuvce ve vaši oblasti.
Pokud je napeti ve vaši oblasti 100-127 V, nastavte prepinač na hodnotu 115 V.
Pokud je napeti ve vaši oblasti 200 - 240 V, nastavte prepinač na hodnotu 230 V.

POZNÁMKA: Informace o prěsném umistěné prépíné napěti viz uživatelská príručka k počitaci.

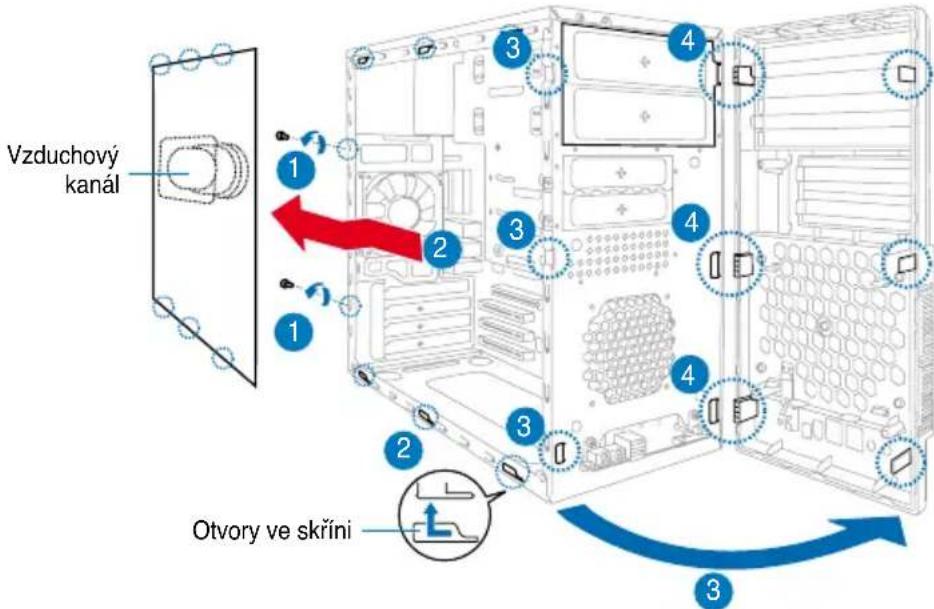

Demotáž bočniho a prědniho panelu
- Odmontujte sroubky krytu skrince na zadnim panelu.
- Posunte bočné panel směrem k zdanímu panelu tak, aby se háčky uvolnily z uchytu skříne. Odložte bočné panel stranou.
- Vyhledje t hacky prndniho panelu a zvednete je tak, aby se uvolily ze skrne.
- Otočte prední panel vpravo tak, aby se závesy krytu uvolnili.
- Sejměte prední panel a položte stranou.

Instalace procesoru
Instalace procesoru Intel Pentium 4 do patice LGA775:
- Vyhledejte patici pro procesor na základní desce.

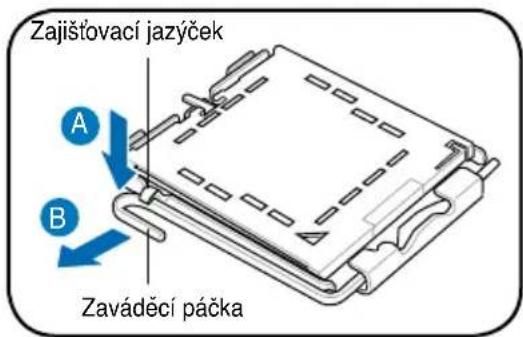

- Palcem stisknéte zavadéci páčku (A) a posuñte ji doleva (B) tak, aby byla uvolněna z pojistky.
UPOZORNENi. Aby nedošlo k poskozeni koliku patice, sejměte včko PnP až pri instalaci procesoru.


- Zvedněte zavaděci páčku ve směru šipky do uhlu 135°.
- Zvedněte zavádečí desku palcem a ukazovákem do uhlu 100^ (A) a poté zatlačte na víčko PnP pro odstraněni krytky (B).

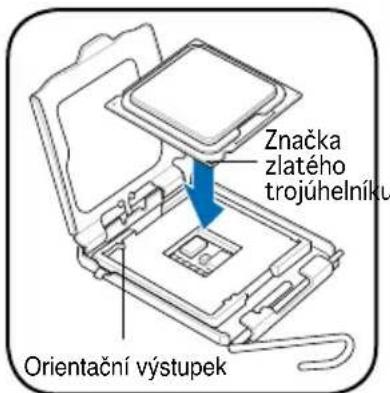

- Zorientujte procesor nad patici tak, aby se zlaty trojuhelnik nachazel na dolnim leve rohu patice. Orientačni vystupek patice musi zapadnout do dražky na procesoru.
- Zavrete zavadeci desku (A) a potom stisknete zavadeci paacku (B) tak, aby zaklapla do pojistky.



- Vyhledje t patici procesoru a potom zvednete paacku patice do uhl 90 -100
- Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým trojúhelníkem odpovédal rohu patice s malým trojúhelníkem.
- Sklopením páčky patice zajistěte procesor.

- Umistete chladić na horní cást nainstalovaného procesoru tak, aby Čtyří uchyty odpovídaly otvorům na základné desce.
- Postupné stisknéte kázdé dva úchyty v uhlopřićné poloze tak, aby bylo zajistěno pevné uchycení chladice s ventilátorem.
- Po usazení ventilátoru a chladíće pripojte kabel ventilátoru procesoru ke konektoru na základné desce.

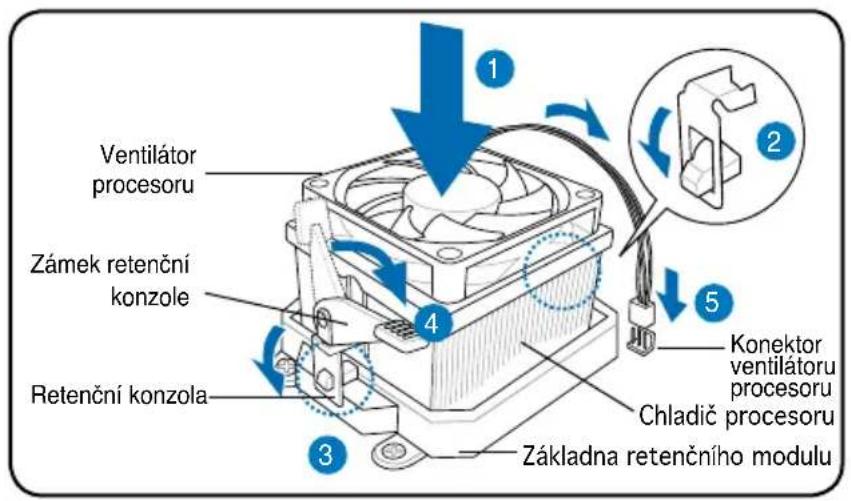

Instalace tepelné jímky a ventilátoru procesoru AMD
- Umistete chladič na horní Čast nainstalovaného procesoru.
DULEZITE. Ventilator a chladič musi být zcela usazeny v základné retenčního modulu; v opacné prípadé nelze zaklapnout retenčné konzolu na mistro.
- Pripojte jeder konec retencni konzole k zakladne retencniho modulu.
- Pripevněte druhý konec retencné konzole (v blízkosti zámku retencné konzole)
k základné retencného modulu tak, aby zaklap na mistro.
POZNÁMKA. Baleni chladice a ventilátoru je dodáváno sPokyny pro instalaci procesoru, chladice a retenčniho mechanizmu. PokudPokyny v teto casti nejsou totožné s dokumentaci k procesoru, postupujte podle dokumentace k procesoru.
- Stisknutim zámku retenčí konzole na retenčím mechanizmu zajistěte chladič a ventilátor k základné retenčího modulu.
- Připojitě kabel ventilátoru procesoru ke konektoru na základné desce.
UPOZORNÉNÍ. Nezapamente prípojit konéctor ventilátoru procesoru! V opacnémpriadé bude systém sledování hardwaru signalizovat chybu.

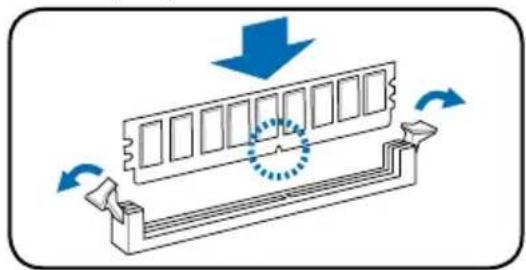

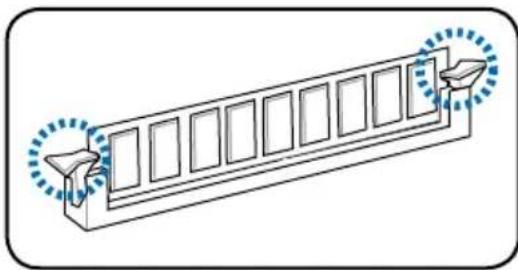

Instalace pamětbového modulu DIMM
- Vyhledje patice pro pamětové modully DIMM na základní desce.
- Stisknutím zajistováci svorky směrem ven uvolněte patici pro pamětový modul DIMM.
- Nasadte pamětový modul DIMM do patice tak, aby zářez na modulu DIMM odpovídal vystupku v patici.
- Zasunte pamětový modul DIMM zcela do patice, tak aby zajistovaci svorky zapadly na misto.


UPOZORNENI.
- Pred pridávánim nebo odebírámim pamělovych modulü DIMM odpojte napájení. Pri zanedbání títo zásady muže dojit k poskození základné desky a/nebo component.
- Pamětový modul DDR DIMM je vybaven zářezem, takze jej lze nainstalovat pouze v jediném směru. Pamětový modul DIMM NEZASOUVEJTE do patice SILOU, aby nedoslo k jeho poškození.

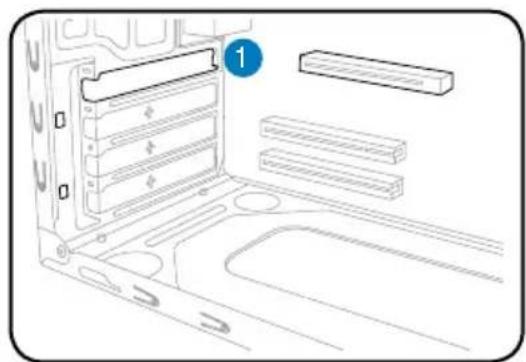

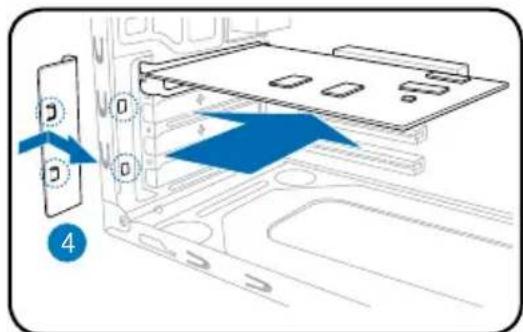

Instalace karty pro rozširení
- Vyjměte kovovou záslepku.

- Nasadte konektor karty do slotu a potomzasunte kartu zcela do slotu.
-
Nasadte kovovou zaslepku.
-
Vyjměte kovovou záslepku, která se nacház proti slotu, kterych chcete použít.


Instalace pamětbovych Jednotek

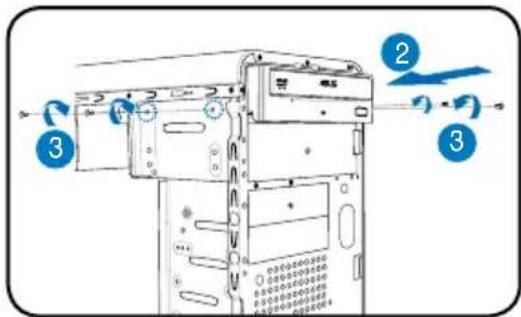

Optická Jednotka
- Umistete skriñ do svislé polohy a vyjměte kovovou záslepku horní pozice Jednotky 5,25".
- Vložte jegnotku do pozice ji zasuute na mito tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
- Zajistete optickou Jednotku dvema srouby na obou stranach.

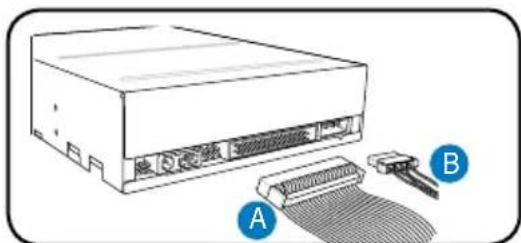

- Pripojte zastrcku IDE (A) a napajeci zastrcku (B) ke konektorum na zadni stranje Jednotky.

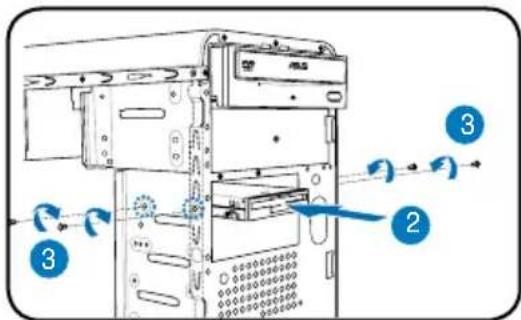

Disketová Jednotka
- Umistete skrin do svisle polohy a vyjmete kovovou zaslepku spodni pozice Jednotky 3,5".
- Vložte disketovou Jednotku do pozice azasunte ji na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.
- Zajistete disketovou Jednotku dvema sroubky na obou stranach.

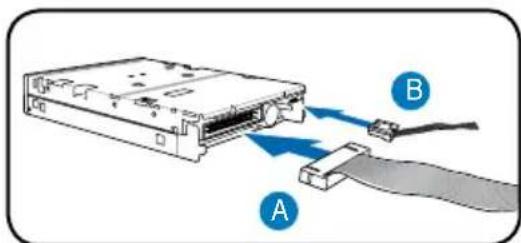

- Pripojte zastrochku signalu (A) a napajeci zastrochku (B) ke konektorum na zadni strane Jednotky.

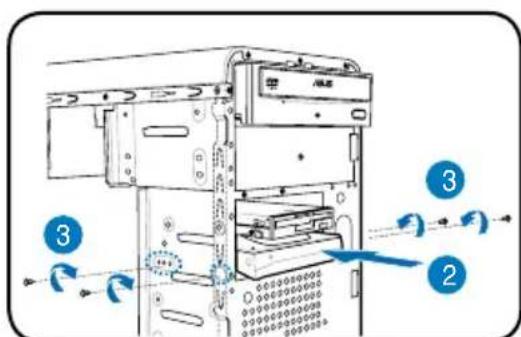

Pevný disk
- Umistete skrin do svisle polohy a vyjmete kovovou zaslepku horni pozice Jednotky 3,5".
- Vložte pevný disk do pozice azasunte jej na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.

-
Zajistete pevný disk dvěma šroukBy na obou stranách pozice.
-

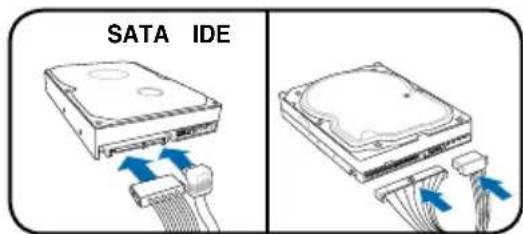

Pevny disk SATA: Pripojte zástrčku kabelu signalu SATA a kabelu napajeni ke konektorum na zadni strane Jednotky.
Pevny disk IDE: Pripojte zastrchu kabelu IDE a kabelu napajeni ke konektorum na zadni stranje Jednotky.

Demontáž a montáž bočniho a prědního panelu
Pokud jiste nainstalovali optickou a/nebo disketovou jegnotku, préd montáží do skrǐne demontujte kryty pozic na prědním panelu. Funkce:
- Vyhledejte zámky krytú pozic.
- Posunutim zamku smerem ven uvolnete kryt pozice.
- Posunte kryt smere m dovnit a polozte stranou.
- Podle stejnychPokynu demontujte kryt pozice 3.5".

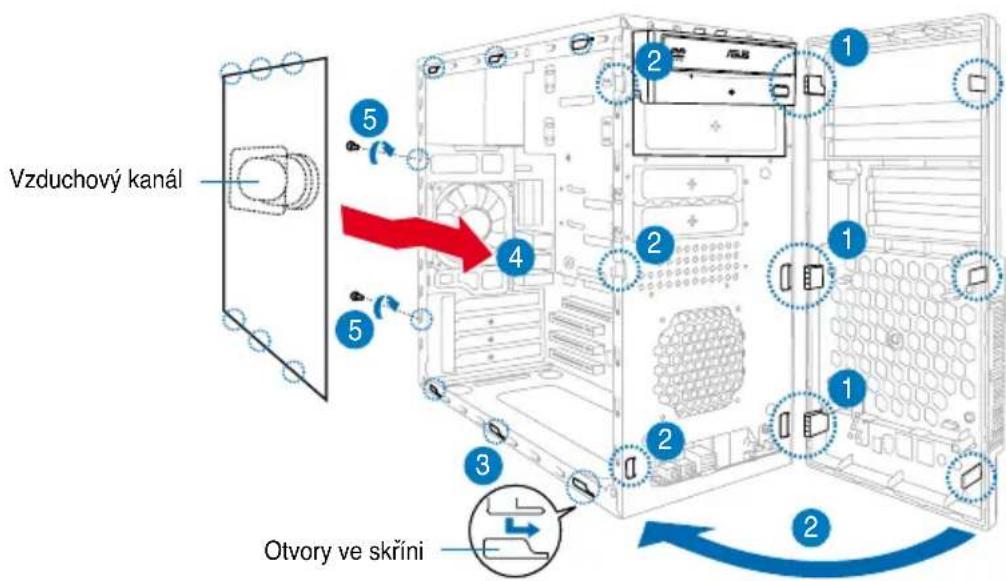

Instalace prêndniho a bočniho panelu:
- Zasunte zavesy do otvoru na pravo strane prednio panelu, aby se predni panel pripojil ke skrini.
- Otočte prední panel vlevo a zasunte háčky do skřině tak, aby prední panel dosedl na mistro.
- Zasunte háčky bočniho panelu do horních a dolních otvorů skříne.
- Posunte bočni panelu k prednimu panelu tak, aby dosedl na misto.
- Zajistete panel dvěma sroubky, ktere jste predním odmontovali.
