CA 08160 IN - Exaustor Orbegozo - Manual de utilização gratuito

Tipo de produto	Exaustor embutível
Marca	Orbegozo
Modelo	CA 08160 IN
Dimensões de corte (L x P)	490 x 265 mm
Distância mínima acima de um fogão a gás	65 cm
Alimentação elétrica	220-240 V ~ 50 Hz
Número de velocidades	3 (baixa, média, alta)
Iluminação	LED 2 W (a ser substituído por um técnico qualificado)
Modo de evacuação	Evacuação externa ou recirculação (com filtro de carvão ativo opcional)
Tipo de filtro de gordura	Filtro de alumínio lavável
Tipo de filtro de carvão	Filtro de carvão ativo (não lavável, a ser substituído a cada 3 a 6 meses)
Limpeza dos filtros de alumínio	À mão com detergente suave ou na máquina de lavar louça a 60°C (todos os meses)
Limpeza externa	Pano úmido com água quente e detergente não abrasivo (a cada 2 meses)
Material	Aço inoxidável (externo)
Pressão negativa máxima admissível	4 Pa
Instalação	Embutido em um armário (corte 490x265 mm)
Segurança	Não flambar sob o exaustor, supervisão de frituras, respeitar as distâncias
Capacidade de reparo	Substituição da lâmpada e do motor por um profissional

Perguntas frequentes - CA 08160 IN Orbegozo

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 65 cm para um fogão a gás. Esta distância não pode ser reduzida.

Como limpar os filtros de alumínio?

Os filtros de alumínio são limpos todos os meses à mão com detergente suave ou na máquina de lavar louça a 60°C. Evite limpadores agressivos.

Com que frequência deve-se substituir o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 3 a 6 meses conforme o uso. Não se lava.

Como substituir a lâmpada do exaustor?

A lâmpada é uma LED 2W. A substituição deve ser feita por um técnico qualificado após desligar e desconectar o aparelho.

O que fazer se a iluminação funciona mas o motor não?

Isso pode indicar um bloqueio do ventilador ou um motor danificado. Desligue o exaustor e contacte um profissional para reparo.

O exaustor pode funcionar em modo de recirculação sem evacuação externa?

Sim, instalando um filtro de carvão ativo, o exaustor recicla o ar e o devolve ao ambiente.

Quais são os modos de aspiração disponíveis?

O exaustor oferece 3 velocidades: baixa (I), média (II) e alta (III). Um interruptor permite selecionar a velocidade.

A instalação é difícil?

A instalação requer um corte de 490x265 mm no armário. Fixe o exaustor com os parafusos fornecidos e conecte o duto de evacuação se necessário.

O que fazer em caso de mau funcionamento?

Verifique primeiro a alimentação e os fusíveis. Se o problema persistir, consulte o manual ou contacte um serviço técnico autorizado.

Pode-se usar o exaustor com uma placa de indução?

Sim, o exaustor é adequado para todos os tipos de fogões, incluindo indução. Respeite simplesmente a distância de segurança.

MANUAL DE UTILIZADOR CA 08160 IN Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

Leia com atenção as informações seguintes, referente à Instalação, Segurança e Manutenção deste aparelho. Mantenha este Manual de Instruções num local acessível, para futura consulta.

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.
4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nengum outro liquido.

10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail]

14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

15. Tome especial atenção quando o exaustor se encontra em funcionamento simultaneamente com uma lareira ou salamandra, visto estes para funcionar necessitam de livre circulação de ar, sendo que o exaustor durante o seu funcionamento retira esse mesmo ar necessário aos mesmos.

16. A pressão negativa no ambiente não deverá exceder 4Pa (4*10-5 bar). Certifique-se de que o ambiente onde o exaustor é instalado, se verifique uma ventilação adequada para um funcionamento seguro. Siga as regras e normas de instalação existentes no seu País.
17. A ventilação deve ser fornecido conveniente para o quarto, se usados simultaneamente um otário para cozinha e aparelhos alimentados por gás ou outro

combustível.

• O risco de incêndio, se a limpeza não é efectuada de acordo com as instruções.
• Não flamejar sob o capô.
• ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizado com aparelhos de cozinha.
• O ar de exaustão não devem ser enviados por condutores utilizados para evacuar os fumos de equipamentos movidos a gás ou outro combustível.
• A distância mínima entre os elementos de cozedura e a parte inferior da capa deverá ser de pelo menos 65 centímetros se o capuz é instalado num elemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distância deve ser tida em conta. 65 centímetros de distância não pode ser reduzida.
• Os regulamentos sobre a evacuação de ar devem ser respeitados.

ATENÇAO!!

As lâmpadas deste exaustor são concebidas como iluminação suplementar ao cozinhar. Eles não são adequados para a iluminação doméstica.

PARTES FORNECIDAS

Descrição	Imagem	Quantidade
Exaustor		1
Parafusos(4 mm x 18mm)		8
Válvula		2
Redutor		1

INSTALAÇÃO

Se você tiver uma saída de ar para o exterior, seu capuz pode ser conectado como a figura abaixo com um tubo de pull-out.

1. Antes da instalação, certifique-se de que a tampa está desligada da rede eléctrica.
2. O capô deve ser colocado a uma distância de 65-75 cm na superfície da cozinha para melhor desempenho.

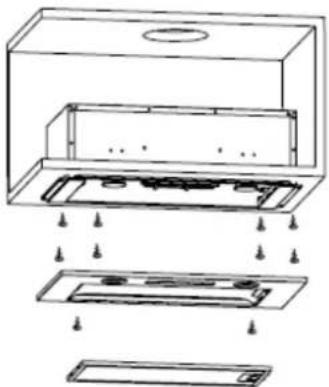

1. Faça um furo na base do gabinete, 490 * 265mm para o modelo CA 08160 IN e 715 * 265 mm para o modelo CA 08190 IN.
2. Remova o filtro de alumínio e remova os dois parafusos do painel frontal.
3. Use uma chave de fenda para fixar os parafusos ao gabinete.
4. Volte a colocar o painel frontal com os dois parafusos e substitua o filtro.

FILTRO DE CARBONO (NÃO FORNECIDO)

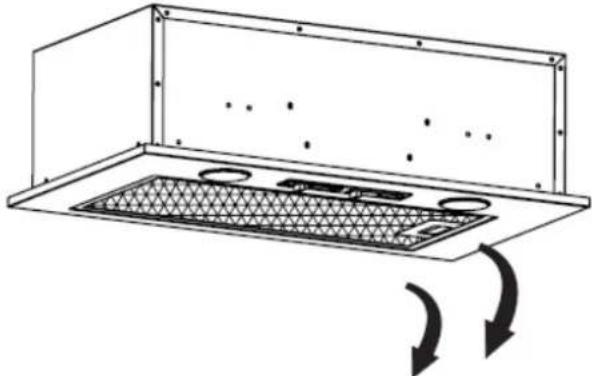

1. Remova o filtro de alumínio.
2. Coloque o filtro de carvão ativado em um lado do motor e gire no sentido anti-horário. Repita a mesma operação no outro lado.

- Certifique-se de que o filtro está correctamente posicionado. Caso contrário, pode soltar-se para danificar o motor do capô.

- Quando o filtro de carvão está no lugar, a potência de succão será reduzida.

- Este filtro não pode ser lavado ou reutilizado. Deve ser trocado a cada 3 a 6 meses, dependendo do uso

UTILIZAÇÃO

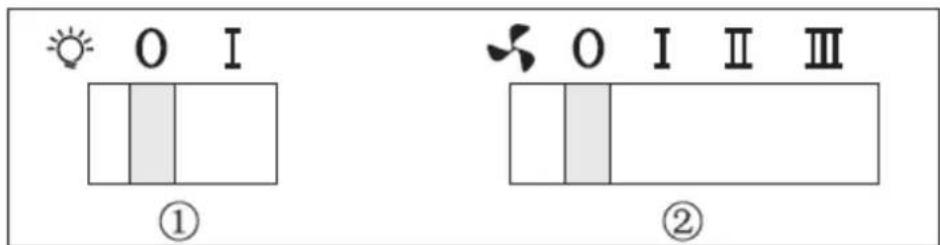

1. Coloque o interruptor (1) na posição I para ligar a luz do capuz, na posição 0 ele desliga-se.
2. Coloque o interruptor (2) na posição I, II ou III para seleccionar a velocidade de sucção (baixa, média ou alta). Na posição 0 desliga-se.

LIMPEZA E MANUTENÇÃO

Desmontagem e limpeza de filtros de alumínio

- Siga este guia corretamente para limpar os filtros. - Pressione o botão de bloqueio do filtro e puxe para baixo.

• Mergulhe o filtro em água, adicione detergente e deixe-o por 2-3 minutos. Após a limpeza com uma escova, não aplique muita pressão, o filtro é delicado e pode facilmente ser danificado.
• Também pode lavar os filtros na máquina de lavar louça a 60°C.
• O filtro é feito de alumínio por isso é aconselhável não usar produtos de limpeza agressivos que podem corroer.
• Certifique-se de que o exaustor está desligado durante a limpeza.

Limpeza regular

- Limpe os filtros de alumínio mensalmente. Isso evitará o risco de incêndio. Como os filtros coleta a gordura, o fumo ea poeira, afeta a eficiência do capuz. Se os filtros não forem limpos, a graxa pode obstruílos.

Limpar o capuz

- Para proteger o corpo da cobertura contra a corrosão, limpe a parte exterior do exaustor com água quente e detergente não abrasivo de 2 em 2 meses. Para fazer isso, umedeça um pano com aquela água e limpe o capuz.

- Tome cuidado para não molhar o motor e outras peças internas, isso pode danificar o capô.

Trocando a lâmpada.

1. Desligue e desligue o exaustor.
2. Aguarde até que a lâmpada esfrie antes de trocá-la.
3. Use o mesmo tipo de lâmpada, LED 2W.
4. A substituição da lâmpada deve ser realizada por um técnico qualificado.

SOLUÇÃO DE PROBLEMAS

PROBLEMA	CAUSA	SOLUÇÃO
As luzes acendem, mas o ventilador não funciona.	O ventilador está preso.	Desligue o capô e faça-o funcionar por um profissional.
	O motor está danificado.
Sem luzes ou ventilador trabalho.	A lâmpada LED tem soprado.	Alterar a lâmpada para um exatamente o mesmo.

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/EU e os requisitos da directiva EMC 2014/30/EU.
