CA 08160 IN - Campana extractora Orbegozo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora empotrable
Marca	Orbegozo
Modelo	CA 08160 IN
Dimensiones de corte (L x P)	490 x 265 mm
Distancia mínima sobre una cocina de gas	65 cm
Alimentación eléctrica	220-240 V ~ 50 Hz
Número de velocidades	3 (baja, media, alta)
Iluminación	LED 2 W (a reemplazar por un técnico cualificado)
Modo de evacuación	Evacuación exterior o reciclaje (con filtro de carbón activo opcional)
Tipo de filtro de grasa	Filtro de aluminio lavable
Tipo de filtro de carbón	Filtro de carbón activo (no lavable, reemplazar cada 3 a 6 meses)
Limpieza de los filtros de aluminio	A mano con detergente suave o en lavavajillas a 60°C (cada mes)
Limpieza exterior	Paño húmedo con agua caliente y detergente no abrasivo (cada 2 meses)
Material	Acero inoxidable (exterior)
Presión negativa máxima admisible	4 Pa
Instalación	Empotrada en un armario (corte 490x265 mm)
Seguridad	No flamear debajo de la campana, supervisar la fritura, respetar las distancias
Reparabilidad	Reemplazo de la bombilla y del motor por un profesional

Preguntas frecuentes - CA 08160 IN Orbegozo

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 65 cm para una cocina de gas. Esta distancia no se puede reducir.

¿Cómo limpiar los filtros de aluminio?

Los filtros de aluminio se limpian cada mes a mano con un detergente suave o en lavavajillas a 60°C. Evite los limpiadores agresivos.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 3 a 6 meses según el uso. No se lava.

¿Cómo reemplazar la bombilla de la campana?

La bombilla es una LED 2W. El reemplazo debe ser realizado por un técnico cualificado después de apagar y desenchufar el aparato.

¿Qué hacer si la iluminación funciona pero no el motor?

Esto puede indicar un bloqueo del ventilador o un motor dañado. Apague la campana y contacte a un profesional para la reparación.

¿Puede la campana funcionar en modo reciclaje sin evacuación exterior?

Sí, instalando un filtro de carbón activo, la campana recicla el aire y lo devuelve a la habitación.

¿Cuáles son los modos de aspiración disponibles?

La campana ofrece 3 velocidades: baja (I), media (II) y alta (III). Un interruptor permite seleccionar la velocidad.

¿Es difícil la instalación?

La instalación requiere un corte de 490x265 mm en el armario. Fije la campana con los tornillos suministrados y conecte el conducto de evacuación si es necesario.

¿Qué hacer en caso de mal funcionamiento?

Verifique primero la alimentación y los fusibles. Si el problema persiste, consulte el manual o contacte a un servicio técnico autorizado.

¿Se puede usar la campana con una placa de inducción?

Sí, la campana es adecuada para todo tipo de cocinas, incluida la inducción. Solo respete la distancia de seguridad.

MANUAL DE USUARIO CA 08160 IN Orbegozo

Avenida de Santiago, 86

30007 Murcia

España

E-mail: [e-mail]

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

PRECAUCIONES DE SEGURIDAD

A) Lea atentamente la siguiente información acerca de la instalación, la seguridad y el mantenimiento. Tenga este folleto informativo a mano para futuras consultas.
B) Esta campana extractora ha sido diseñada como modelo de evacuación (escape externo) o filtraje (reciclaje interno de aire).

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.
5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.

9. No sumergir el aparato en agua o cualquier otro líquido.

10. Antes de su limpieza observe que el aparato está desconectado.

11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.

12. Este aparato es sólo para uso doméstico.

13. En caso de necesitar una copia del manual de instrucciones, puede solicitarla por correo electrónico a través de [e-mail].

14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

- Tenga cuidado cuando la campana extractora de humos esté funcionando simultáneamente con una llama o un horno de calcinación que dependan del aire del ambiente y se alimente con energía que no sea eléctrica, ya que la campana extractora elimina el aire del ambiente que la llama o el horno de calcinación necesitan para la combustión.

- Existe riesgo de incendio en caso de que la limpieza no se efectúe conforme a las instrucciones.

- No flamear bajo la campana extractora.

• ATENCIÓN: Las partes accesibles pueden calentarse cuando se utiliza con aparatos de cocción.
• El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.
• La distancia mínima entre los elementos de cocción y la parte inferior de la campana debe ser como mínimo de 65cm si la campana está instalada sobre un elemento de cocción a gas. Si las instrucciones de instalación de elemento de cocción a gas indican una distancia superior, se deben tener en cuenta. La distancia de 65cm no puede reducirse.
• Los reglamentos respecto a la evacuación del aire han de ser respetados
• La presión negativa en el ambiente no debe sobrepasar los 4 Pa (4*10-5 bar).
• Proporcione una ventilación adecuada en el ambiente para no correr riesgos al usar la campana extractora de humos.
• Cumpla con las leyes locales aplicables para la evacuación de aire externo. El aparato sólo se puede utilizar con tensión y frecuencia nominales.
• No compruebe el estado de los filtros mientras la campana extractora esté en funcionamiento.
• No toque las bombillas después de usar el aparato.

• Está prohibido cocinar a llama bajo la campana extractora.

• Evite las llamas abiertas, ya que son perjudiciales para los filtros y constituyen un riesgo de incendio.

• Compruebe constantemente la fritura de la comida para evitar que el aceite sobrecalentado se convierta en un riesgo de incendio.

PRECAUCION

Las bombillas de esta campana se han diseñado como iluminación suplementaria al cocinar. No son adecuadas para la iluminación del hogar.

PARTES SUMINISTRADAS

Descripción	Dibujo		Cantidad
Campana			1
Tornillos(4 mm x 18 mm)			8
Valvula			2
Reductor			1

INSTALACIÓN

Si tiene una salida de aire al exterior, su campana puede ser conectada como la figura de abajo con un tubo de extracción.

1. Antes de la instalación, asegúrese de que la campana está desenchufada de la corriente.
2. La campana se debe colocar a una distancia de 65-75cm sobre la superficie de cocina para un mejor funcionamiento.

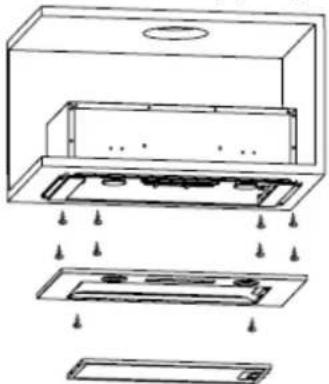

1. Realice un agujero en la base del armario, de 490x265mm para el modelo CA 08160 IN y de 715x265mm para el modelo CA 08190 IN.
2. Quite el filtro de aluminio y quite los dos tornillos del panel frontal.
3. Use un destornillador para fijar con los tornillos al armario.
4. Vuelva a montar el panel frontal con los dos tornillos y ponga el filtro.

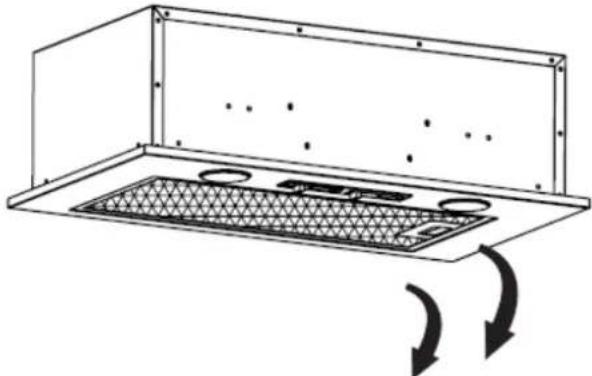

FILTRO DE CARBÓN (NO SUMINISTRADO)

1. Quite el filtro de aluminio.
2. Coloque el filtro de carbón activado en un lado del motor y gire en el sentido contrario a las agujas del reloj. Repita la misma operación en el otro lado.

• Asegúrese que el filtro está correctamente colocado. De otro modo, se podría aflojar dañar el motor de la campana.
• Cuando el filtro de carbón esté colocado la potencia de succión se reducirá.
• Este filtro no puede ser lavado o reutilizado. Se debe cambiar cada 3 o 6 meses dependiendo del uso.

UTILIZACIÓN

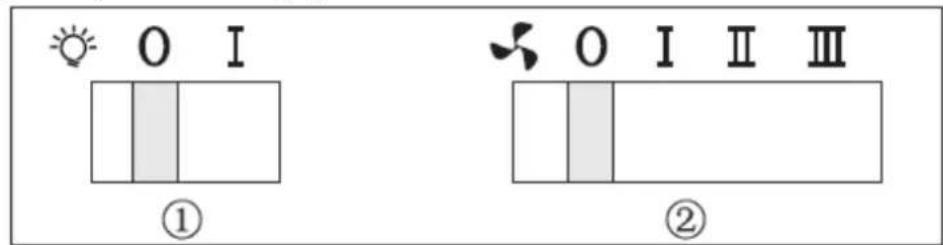

1. Coloque el interruptor (1) en la posición I para encender la luz de la campana, en la posición 0 se apagará.

2. Coloque el interruptor (2) en la posición I, II or III, para seleccionar la velocidad de aspiración (baja, media o alta). En la posición 0 se apagará.

Desmontaje y limpieza de los filtros de aluminio

• Siga esta guía correctamente para limpiar los filtros.
• Pulse el botón de bloqueo del filtro y tire hacia abajo.
• Sumerja el filtro en agua, añada detergente y déjelo 2-3 minutos. Después límpielos con un cepillo, no ejerza mucha presión, el filtro es delicado y se podría dañar fácilmente.
• También puede lavar los filtros en el lavavajillas a 60°C.
• El filtro está hecho de aluminio por lo que se aconseja no usar limpiadores agresivos que puedan corroerlo.
• Asegúrese de que la campana está desconectada cuando la limpie.

Limpieza regular

- Limpie los filtros de aluminio mensualmente. Con ello prevendrá el riesgo de incendio. Como el filtro recoge grasa, humo y polvo, afecta a la eficiencia de la campana. Si no se limpian los filtros la grasa puede obstruirlos.

Limpieza de la campana

• Para proteger el cuerpo de la campana de la corrosión, debe limpiar el exterior de la campana con agua caliente y detergente no abrasivo cada 2 meses. Para ello humedezca un trapo con esa agua y limpie la campana.
• Lleve cuidado de no mojar el motor y otras partes interiores, esto podría estropear la campana.

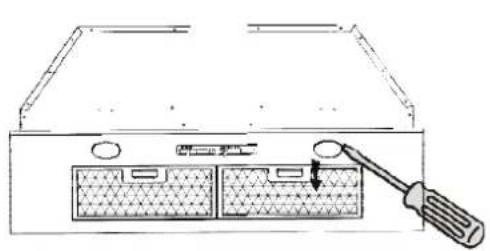

Cambio de la bombilla

1. Apague y desenchufe la campana.
2. Espere a que la bombilla se haya enfriado antes de cambiarla.
3. Utilice el mismo tipo de bombilla, LED 2W.
4. El cambio de bombilla debería ser realizado por un técnico especializado.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA	SOLUCIÓN
Las luces se encienden pero el ventilador no funciona	El ventilador está atascado	Apague la campana y llévela al servicio técnico para que sea reparada por un profesional
	El motor está dañado
No funcionan ni las luces ni el ventilador	La bombilla LED se ha fundido	Cambie la bombilla por una exactamente igual.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los

componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD: Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.
