CA 09160 BL - Exaustor Orbegozo - Manual de utilização gratuito

Marca	Orbegozo
Modelo	CA 09160 BL
Tipo de produto	Exaustor
Uso	Doméstico
Dimensões de encaixe (L x P)	500 x 275 mm
Distância mínima do fogão	65 cm (gás) / 65-75 cm (recomendado)
Alimentação elétrica	220-240 V, 50 Hz
Número de velocidades	3 (baixa, média, alta)
Iluminação	Sim, lâmpada substituível
Temporizador	Sim, temporizador de 5 minutos
Filtro de gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão ativado	Não fornecido, opcional (substituir a cada 3-6 meses)
Manutenção regular	Limpar o filtro de gordura todos os meses
Limpeza externa	Pano embebido em água quente e detergente não abrasivo
Segurança	Não flambar sob o exaustor; evitar chamas abertas; vigilância durante fritura
Instalação	Por um profissional qualificado
Peso (estimado)	Aproximadamente 10 kg

Perguntas frequentes - CA 09160 BL Orbegozo

Qual é a distância mínima entre o exaustor e o fogão?

A distância mínima é de 65 cm para cozinhar a gás, e de 65 a 75 cm para melhor desempenho.

Como instalar o exaustor CA 09160 BL?

A instalação deve ser realizada por um profissional qualificado. Corte um furo de 500 x 275 mm no armário, coloque o exaustor e fixe-o com os parafusos fornecidos. A conexão elétrica deve respeitar as normas vigentes.

Como usar os comandos do exaustor?

O painel de comando possui 5 teclas: standby (ligar/desligar), velocidade baixa, velocidade média, velocidade alta e temporizador. Pressione a tecla correspondente para ativar cada função.

O que fazer se o exaustor não ligar?

Verifique se a ficha está corretamente conectada e se o disjuntor não desarmou. Se nada funcionar, o cabo ou o painel de comando podem estar danificados; entre em contato com um serviço técnico.

Como limpar o filtro de gordura?

O filtro metálico pode ser lavado na máquina de lavar loiça a 60°C ou à mão em água quente (40-50°C) com um desengordurante não corrosivo. Deixe de molho 2-3 minutos e depois escove suavemente.

É necessário um filtro de carvão ativado?

O filtro de carvão é opcional e não fornecido. É necessário se usar o exaustor em modo recirculação (sem evacuação externa). Substitua-o a cada 3 a 6 meses conforme o uso.

Como substituir a lâmpada do exaustor?

Desconecte o exaustor, remova o painel de vidro desapertando os 4 parafusos, desconecte os cabos da lâmpada, substitua por uma lâmpada idêntica e remonte.

O exaustor vibra anormalmente, o que fazer?

Verifique se o exaustor está bem fixado ao armário, se os parafusos do motor estão apertados e se a válvula de saída de ar não está danificada. Se o problema persistir, entre em contato com um profissional.

A aspiração é insuficiente, por quê?

Isso pode ser devido a uma distância muito grande entre o exaustor e o fogão, um tubo de evacuação muito longo, uma ventilação ambiente muito forte ou um filtro saturado. Ajuste a distância, limpe o filtro ou abra uma janela.

Posso cozinhar em fogo alto sob o exaustor?

Não, é proibido cozinhar em fogo alto sob o exaustor. Evite chamas abertas para não danificar os filtros e reduzir os riscos de incêndio.

MANUAL DE UTILIZADOR CA 09160 BL Orbegozo

Leia este manual cuidadosamente antes de utiliser este aparelho e guarde-o para consulta futura. So assim, poderá obter osmelores resultados e a maior segurarca nautilização.

Leia com atençao as informacoes seguintes, referente a Instalacao, Segurancia e Manutencao deeste aparelho. Mantenha este Manual de Instruções num local accesivel, para futura consulta.

1. Este aparecido pode ser uso por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiencia e conheçimento, sempre que lhes sera dada a supervisão apropriadou ou instruções para a utilização do aparecido de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparecido. Não permitta a limpeza e manutençao do aparel-ho pelo Utilizador a crianças sem vigilência.
2. As criançasdeerao ser supervisionadas,para se assegurar de que não brincam com a unidade.
3. Mantenha o aparecido e o seu cabo fora do alcance de crianças menores de 8 anos.
4. PRECAUCão: Para a segurarca dos seu's filhos, nao deixe partes da embalagem (sacos plasticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um的服务o专业技术 autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionalmente se o cabo ou a ficha estiverem estragados ou se observa que o aparecido não funciona correctamente.

8. Não utilize o aparecido com as muitos molhadas.

9. Não vale a�除ação de um animal e não vale a alimentação de um animal.

10. Antes de efectuar a sua limpeza comprobé que o aparecido está desligado.
11. O aparecido deve ser instalado de acordo com a regulamentação nacional para instalacoes electricas.
12. Este aparelho destino-se apenas a uso dommístico.
13. No caso em que você precise de uma copia do manual de instruções, você pode perguntar para ele por a descriça um e-mail para [e-mail]

14. ATENÇA: Em caso de'utilisation incorrente do aparecido, há um risco de possíveis lesões.

15. Tome especial atençao quando o exaustor se encontra em functiOnamento simultaneamente com uma hareira ou salamandra, visto these para funcionar necessitam de livre circulaço de ar, sendo que o exaustor durante o seu functiOnamento retirea esse mesmo ar necessario acosmosmos.

16. A pressão negativa no ambiente não deverá excesser 4Pa (4*10-5 bar). Certifique-se de que o ambiente onde o exaustor é instalado, se verifique uma ventilação adequada para um functi冗amento seguro. Siga as regras e normas de instalacao existentes no seu País.
17. A ventilação deve ser fornecido conveniente para o quarto, se usados simultaneamente um otário para cozinha e apareiros alimentados por gás ou outras

combustível.

• O risco de incério, se a limpeza não é efectuada de acordo com as instruções.
• Não flamejar sob o capô.
• ATENÇÂO: As partes acessíveis podem ficar quentes quando utilizesc con apareiros de cozinha.
• O ar de exaustão não devem ser enviados por conduutores realizados para evacuar os fumes de equipamentos movidos a gás ou及其他 combustível.
• A distência minima entre os elementos de cozedura e a parte inferior da capadeerá serdepo menos 65 centímetros se o capuz é instalado numelemento de cozinhar a gás. Se as instruções de instalação elemento de cozinhar a gás indicam uma maior distência devesertida em conta. 65 centímetros de distência não pode ser reduzida.
• Os regulamentos sobre a evacuação de ar devem ser respeitados.

FUNCAO E CHARACTERISTICAS

1.Esta capa é feita de materiais de alta qualidade e com um design moderno para caber o design de sua casa.
2. Equipado com um motor elétrico de grande poder e boa rúido com filtro para a gordura, fácil de limpar.
3. O filtró de graxá é fácil de remover e limpar.

INSTALAÇÃO

1. O capô deve ser instalado a uma distância de 65-75cm da superficie da cozinha para melhor desempinho.

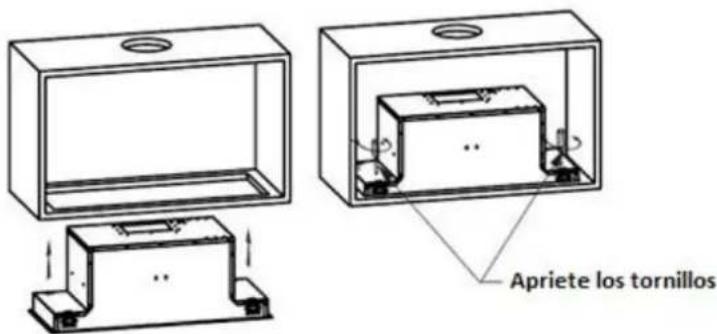

2. Faça um furo no gabinete, o tamanho do furo está 500x275mm para o Modelo CA 09160 BL e 730x275mm para o Modelo CA 09190 BL.
3. Coloque o capuz no orificio do gabinete, aperte os parafusos com uma chave de fenda e certifique-se de que o capo está firmamente preso.

MUDANCA DE AMPOLA

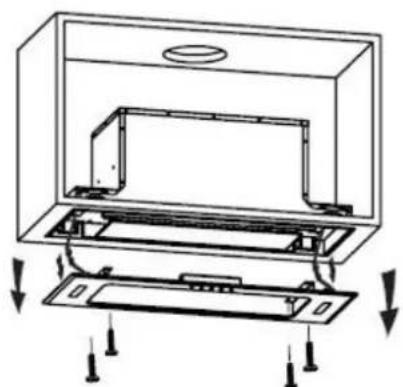

Desligue o exaustor da tomada. Use una chave de fenda para remove os 4 parafusos e remove a fronte de vidro. Desligue os cabos e retire o vidro, retire os parafusos de luz e substitua a lampada.

USO

Como utiliser o paine de controlo:

Tem 5 funções: ® velocidade baixa, ® velocidade média, ® velocidade alta, ® luz e ® temporizador.

1. Primeira ligação: quando o capuz é ligado pela primarya vez o pailé de controlo acende-se e après 5 segundos desiga-se, isto é normal.

2. Pressione uma vez e as luzes se acenderao. Pressione novamente e as Luzes se apagarao.

3. Pressione , ele acenderá e o capô funciona em velocidade baixa. Prima novamente para parar.
4. Pressione , ele acenderá e o capo funciona em velocidade média. Prima novamente para parar.

5. Pressione , ele acenderá e o capo funciona em velocidade alta. Prima novamente para parar.

6. Enquanto o capô está funciona, pressionando o botão do temporizador , fará com que o capô funcione por 5 minutos e desígue-se automaticamente.

MANUTENÇAO

• O exaustor eo filtro devem ser limpos regularamente para mantê-lo em boas condições. Uma vez que o filtro de graxá é de metal, não o limpe com detergentes que possam correô-lo. Limpe-o das seguides maneiras:

O Coloque o filtro em água quente (40-50 °C) com um peu de detergente desengordurante e Dealer o por 2-3 minutos e, em seguida, limpe-o com uma escova macia. Não escovar muito, PQs isso pode danIFICAR o filtro.

O Coloque o filtrno na maquina de lavar loica com detergente e selezione una temperatura de 60^ C.

• Para proteger o capô da corrosão por um longo期内o de tempo, limpe-o uma vez por semana com um pano humedecido com água quente e detergente não abrasivo.

• Mantenha o motor e outras peças eletrônicas longe da água, se ele se molhar, eles poderiam ser danificados.

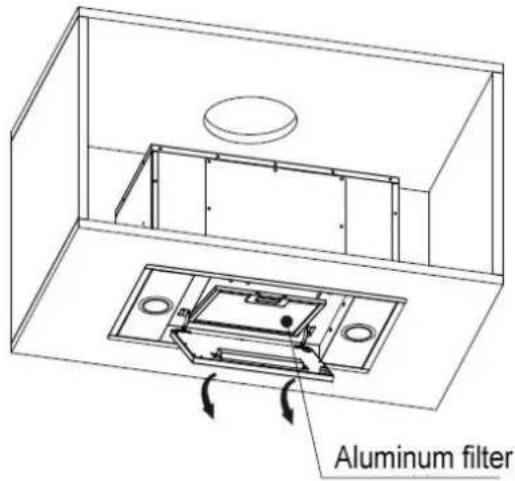

• Montagem e desmontagem do filtro conforme ilustrado no desinho:

Pic 6

FILTRO DE CARBONO (NÃO FORNECIDO)

1. Remova o filtrlo de alúnbio.
2. Coloque o filtro de carvão atrivado em um lado do motor e gire no sentido anti-horário. Repita a mesma operação no及其他lado.

AVISO PREVIO:

• Certifique-se de que o FILTER está correctamente posicionado. Caso contrario, pode soltar-se para danificar o motor do capô.

• Quando o filtró de carvão estiver no lugar, a potência de suçao sera reduzida.

• Este filtro não pode ser lavado ou reutilizzato. Deve ser trovado a cada 3 a 6 vezes,DEPENDENDO do uso.

SOLUTION DE PROBLEMAS

PROBLEM A	CAUSA	SOLUÇÃO
As luzes não funciona, mas o motor funciona	A lâmpada está quebrada	Troque a lâmpada
	A ligação da lâmpada não funciona correctamente	Reparar ou substituir
	O botão no poinl de controlo está danificado	Reparar ou substituir
As luzes funciona, mas o motor não funciona	Rolamentos do motor danificados	Substitir o motor
	O motor está queimado	Substitir o motor
	Botão de controle do motor danificado	Reparar ou substituir
As Luzes e o motor não funciona	O plugue da capa está danificado	Reparar ou substituir
	Dano / cabo de corte	Substitua o cabo
	Botão de conexão de danos	Reparar ou substituir
O capô vibra excessively	Válvula de saía danificada	Reparar ou substitir
	Parafuso do motor afrouxado	Aperte o parafuso
	Tampa inadequamente montada no armário	Ajuste e aperte os parafusos
Sucção insufficiente	A distência entre o capô ea superficie de cozedura é demasiado grande.	Reajuste a distência
	A ventilação no quarto é muito forte ou a cozinha está muito fechada	Reduzir a ventilação ou Abrir uma janela
	O tubo de extração é muito longo	Ajuste o comprimento do tubo
	A válvula de saía de ar não está aberta	Verifique se a válvula é flexível
	O vento do(lado de fora é muito forte	Não é um problema técnico

Recolha dos eletrodométricos.

A diretiva Europeia 2002/96/CE referente à gestão de residuos de aparhos electrolycos e eletrónicos (RAEE), préve que os eletrodométricos não devem ser escoados no fluxo normal dos residuos solidos urbanos. Os aparhos desatualizados devem ser recolhidos separatamente para optimizar

a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciais danos para a saude humana e para o ambiente. O símbolo constituído por um contender de lixo barrado com uma cruz deve ser colocado em todos os produits por forma a recordar a obligatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de vendra para solicitar informação referente ao local apropriadonoonde devem depositar os eletrodométricos velhos.

DECLARATION DE CONFORMIDADE: Este disposicao está em conformidade com as exigencias da Direcva de Baixa Tensao 2014/35/EU e os requisitos da direcva EMC 2014/30/EU.
