Reference R41SA - Alto-falante KLIPSCH - Manual de utilização gratuito

Caracter\u00edstica	Detalhes
Tipo de alto-falante	Alto-falante de eleva\u00e7\u00e3o (Atmos)
Pot\u00eancia nominal	50 W
Imped\u00e2ncia	8 Ohms
Resposta de frequ\u00eancia	70 Hz - 20 kHz
Dimens\u00f5es	15,2 x 20,3 x 15,2 cm
Peso	1,8 kg
Tipo de conectividade	Com fio
Uso recomendado	Sistema de som home theater, som surround
Instala\u00e7\u00e3o	Pode ser colocado sobre um m\u00f3vel ou montado no teto
Manuten\u00e7\u00e3o	Limpar com um pano macio, evitar umidade
Seguran\u00e7a	N\u00e3o expor a temperaturas extremas ou umidade
Garantia	2 anos

Perguntas frequentes - Reference R41SA KLIPSCH

Como conectar os alto-falantes KLIPSCH Reference R41SA ao meu sistema de som?

Para conectar os alto-falantes KLIPSCH Reference R41SA, use cabos de alto-falante de qualidade e certifique-se de respeitar a polaridade (+ e -) ao conectar ao seu amplificador ou receptor.

Quais s\u00e3o as configura\u00e7\u00f5es recomendadas para o posicionamento dos alto-falantes?

Para um som melhor, posicione os alto-falantes KLIPSCH Reference R41SA em cantos ou perto das paredes, inclinando-os levemente para a \u00e1rea de escuta. Evite coloc\u00e1-los em espa\u00e7os completamente fechados.

Os alto-falantes R41SA s\u00e3o compat\u00edveis com sistemas sem fio?

Os alto-falantes KLIPSCH Reference R41SA n\u00e3o s\u00e3o sem fio. Eles requerem um cabo para conex\u00e3o a um receptor ou amplificador.

Em qual n\u00edvel de pot\u00eancia os alto-falantes R41SA podem funcionar eficientemente?

Os alto-falantes KLIPSCH Reference R41SA funcionam eficientemente com amplificadores que tenham pot\u00eancia de 50 a 75 watts por canal.

Como resolver problemas de som baixo ou distorcido?

Verifique primeiro as conex\u00f5es dos cabos para garantir que estejam seguras. Em seguida, verifique as configura\u00e7\u00f5es do seu amplificador para garantir que estejam corretas e ajuste o volume e os equalizadores, se necess\u00e1rio.

Quais tipos de m\u00fasica ou conte\u00fado de \u00e1udio s\u00e3o mais adequados para os alto-falantes KLIPSCH R41SA?

Os alto-falantes KLIPSCH Reference R41SA s\u00e3o vers\u00e1teis e adequados para diferentes g\u00eaneros musicais, mas se destacam especialmente em performances vocais e trilhas sonoras de filmes devido \u00e0 sua clareza de \u00e1udio.

Como limpar meus alto-falantes KLIPSCH R41SA?

Para limpar os alto-falantes, use um pano macio e seco. Evite produtos qu\u00edmicos agressivos que possam danificar o acabamento.

Os alto-falantes R41SA t\u00eam garantia?

Sim, os alto-falantes KLIPSCH Reference R41SA geralmente t\u00eam garantia limitada, mas \u00e9 aconselh\u00e1vel verificar os detalhes espec\u00edficos com o fabricante ou revendedor.

MANUAL DE UTILIZADOR Reference R41SA KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference. Somos os Keepers of the Sound®.

PORTUGUESE

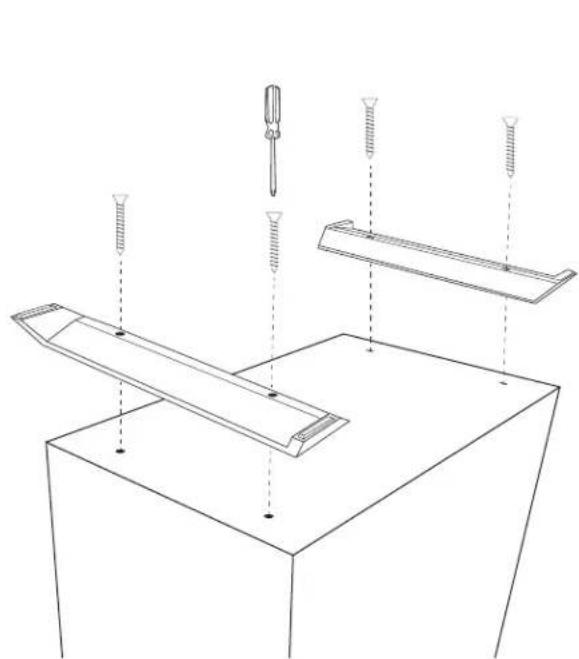

Algumas caixas acústicas Klipsch® têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas.

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades. Observe que as grades das unidades surround são fixas e não podem ser removidas.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal "positivo" (+) VERMELHO da caixa acústica ESQUERDA ao terminal "positivo" (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal "negativo" (-) PRETO da caixa acústica ESQUERDA ao terminal "negativo" (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Algumas caixas acústicas Klipsch Reference vêm com terminais de conexão duplos conectados por uma tira metálica. Não remova a tira metálica ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica que possui dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 t e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

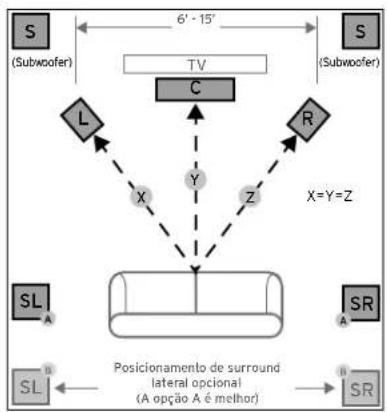

FIGURA 1
POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE
    note right of TV
        6' - 15'
    end
    note right of A
        X=Y=Z
        SL_A
        SL_B
        SR_A
        SR_B
        Positionamento["Posicionamento de surround lateral opcional\n(A opção A é melhor)"]
    end

OU Abaixo Acima

FIGURA 3
CONEXÕES PADRÃO

FIGURA 4
INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDE

CUIDADO! Não use o orifício em forma de fechadura para instalação no teto!

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

REFERENCE
