Eigenschaft	Details
Lautsprechertyp	Aufwärts gerichteter Lautsprecher (Atmos)
Nennleistung	50 W
Impedanz	8 Ohm
Frequenzgang	70 Hz - 20 kHz
Abmessungen	15,2 x 20,3 x 15,2 cm
Gewicht	1,8 kg
Verbindungstyp	Kabelgebunden
Empfohlene Verwendung	Heimkino-Audiosystem, Surround-Sound
Installation	Kann auf einem Möbelstück platziert oder an der Decke montiert werden
Wartung	Mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen
Garantie	2 Jahre

Häufig gestellte Fragen - Reference R41SA KLIPSCH

Wie verbinde ich die KLIPSCH Reference R41SA Lautsprecher mit meinem Audiosystem?

Um die KLIPSCH Reference R41SA Lautsprecher zu verbinden, verwenden Sie hochwertige Lautsprecherkabel und achten Sie darauf, die Polarität (+ und -) beim Anschluss an Ihren Verste4rker oder Receiver einzuhalten.

Welche Einstellungen werden ffcr die Platzierung der Lautsprecher empfohlen?

Ffcr den besten Klang platzieren Sie die KLIPSCH Reference R41SA Lautsprecher in Ecken oder in der Ne4he von We4nden und neigen sie leicht zur Hf6rzone. Vermeiden Sie es, sie in komplett geschlossenen Re4umen zu platzieren.

Sind die R41SA Lautsprecher mit kabellosen Systemen kompatibel?

Die KLIPSCH Reference R41SA Lautsprecher sind nicht kabellos. Sie benf6tigen ein Kabel ffcr die Verbindung zu einem Receiver oder Verste4rker.

Mit welcher Leistungsstufe kf6nnen die R41SA Lautsprecher effizient betrieben werden?

Die KLIPSCH Reference R41SA Lautsprecher arbeiten effizient mit Verste4rkern, die eine Leistung von 50 bis 75 Watt pro Kanal haben.

Wie behebe ich Probleme mit schwachem oder verzerrtem Klang?

Prfcfen Sie zune4chst die Kabelverbindungen, um sicherzustellen, dass sie fest sitzen. berprfcfen Sie dann die Einstellungen Ihres Verste4rkers, um sicherzustellen, dass sie korrekt sind, und passen Sie bei Bedarf Lautste4rke und Equalizer an.

Welche Musik- oder Audioinhalte eignen sich am besten ffcr die KLIPSCH R41SA Lautsprecher?

Die KLIPSCH Reference R41SA Lautsprecher sind vielseitig und eignen sich ffcr verschiedene Musikgenres, brillieren jedoch besonders bei Gesangsleistungen und Filmsoundtracks dank ihrer klaren Audioqualite4t.

Wie reinige ich meine KLIPSCH R41SA Lautsprecher?

Reinigen Sie die Lautsprecher mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Chemikalien, die die Oberfle4che besche4digen kf6nnten.

Haben die R41SA Lautsprecher eine Garantie?

Ja, die KLIPSCH Reference R41SA Lautsprecher sind in der Regel durch eine eingeschre4nkte Garantie abgedeckt, es wird jedoch empfohlen, die spezifischen Details beim Hersteller oder He4ndler zu prfcfen.

BEDIENUNGSANLEITUNG Reference R41SA KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference. We are the Keepers of the Sound®.

GERMAN

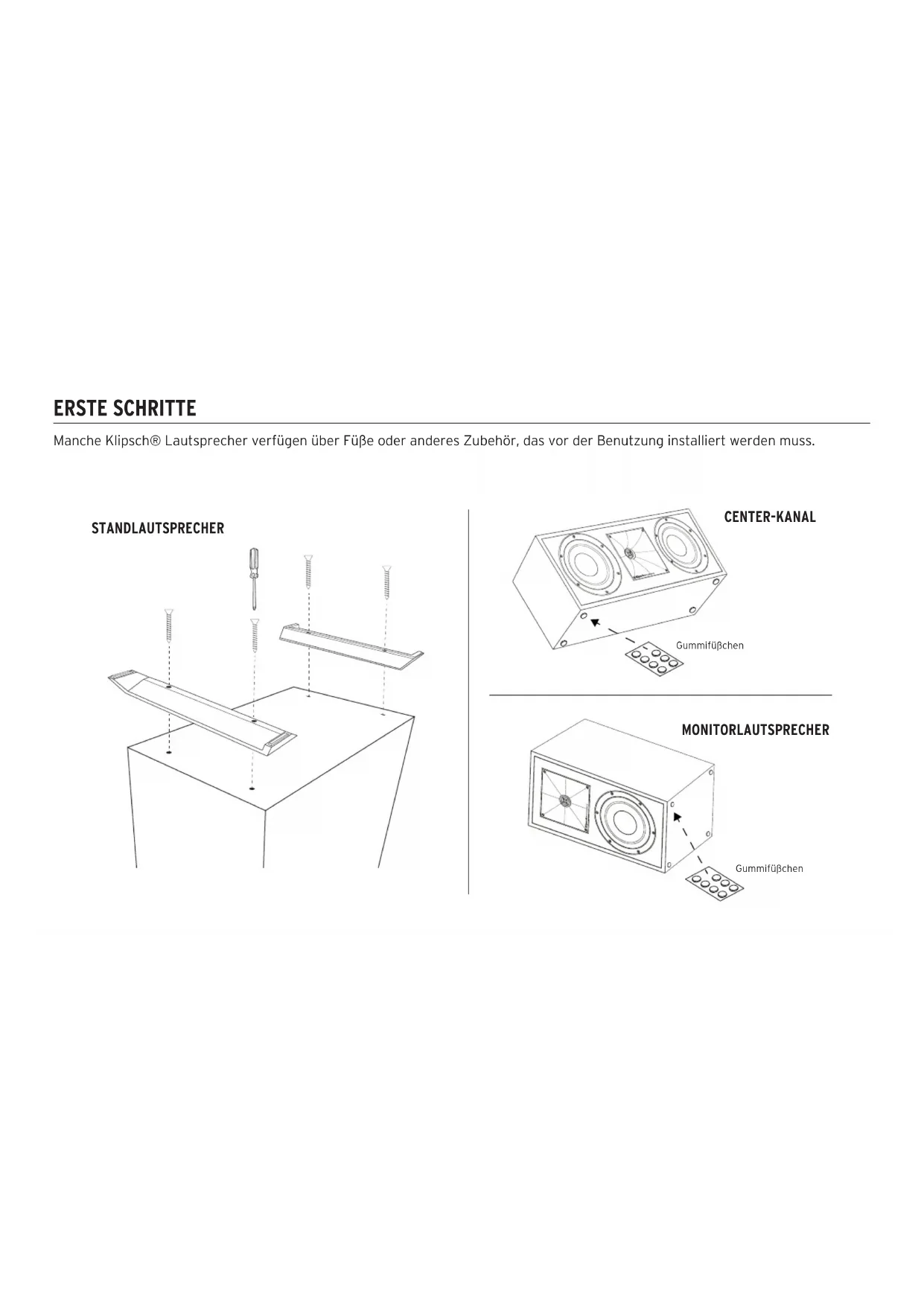

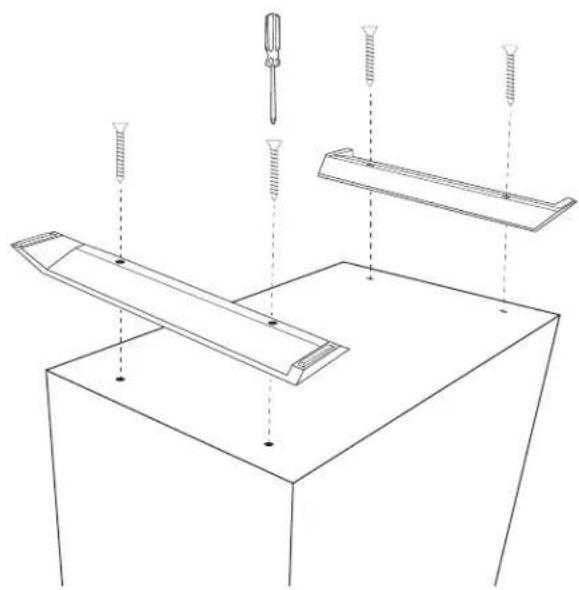

Manche Klipsch® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss.

STANDLAUTSPRECHER

AUFSTELLUNG IM RAUM ANSCHLÜSSE

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen. Denken Sie daran, dass die Lautsprechergrills der Surround-Lautsprecher nicht abnehmbar sind.

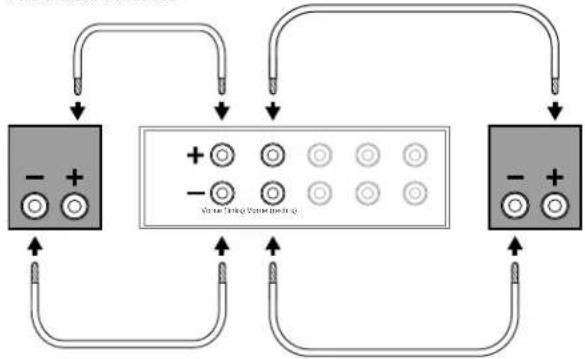

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Einige Klipsch Reference-Lautsprecher verfügen über doppelte Anschlussterminals, die mit einem Metallstreifen verbunden sind. Entfernen Sie diesen Streifen nicht, da ansonsten Ihre Lautsprecher nicht mehr richtig funktionieren. Lassen Sie den Streifen an Ort und Stelle und schließen Sie Ihr Lautsprecherkabel an die oberen Anschlussterminals an. Bei Lautsprechern mit zwei Sets von Anschlussterminals ist eine sogenannte Bi-Wiring-Verbindung möglich. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

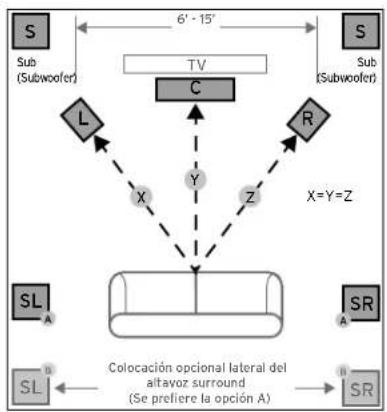

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH


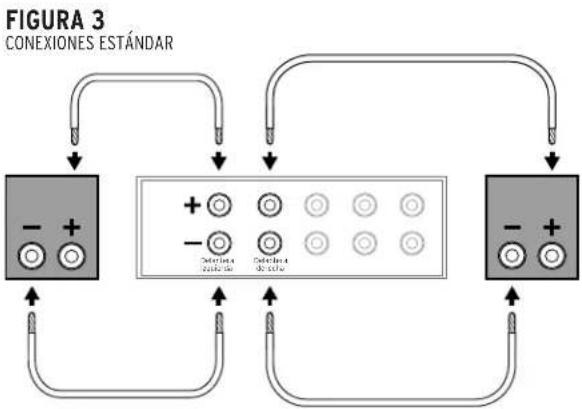

ABBILDUNG 3
STANDARDANSCHLÜSSE


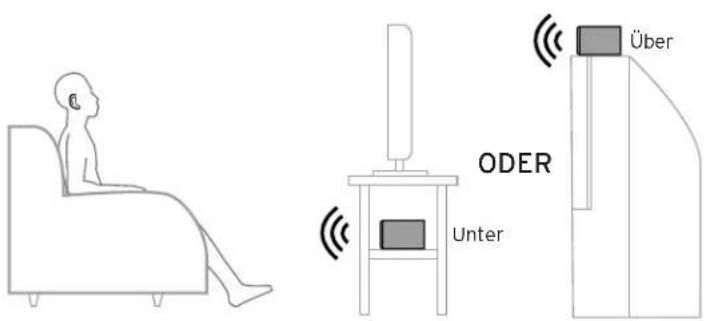

ABBILDUNG 2
CENTER-KANAL

Über ODER Unter

ABBILDUNG 4
WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

VORSICHT!
Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

ODER

Nr. 10 oder Nr. 12
2,5- bis 3-Zoll Flachkopf-Holzschrauben
In Ständerprofil befestigen oder Dübel
verwenden - etwa 6 mm hervorstehen lassen

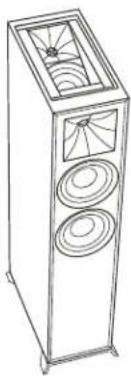

REFERENCE MIT DOLBY ATMOS® TECHNOLOGIE

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
