Reference R41SA - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de haut-parleur	Haut-parleur d'élévation (Atmos)
Puissance nominale	50 W
Impédance	8 Ohms
Réponse en fréquence	70 Hz - 20 kHz
Dimensions	15,2 x 20,3 x 15,2 cm
Poids	1,8 kg
Type de connectivité	Filaire
Utilisation recommandée	Système audio home cinéma, son surround
Installation	Peut être placé sur un meuble ou monté au plafond
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Garantie	2 ans

FOIRE AUX QUESTIONS - Reference R41SA KLIPSCH

Comment connecter les haut-parleurs KLIPSCH Reference R41SA à mon système audio ?

Pour connecter les haut-parleurs KLIPSCH Reference R41SA, utilisez des câbles haut-parleurs de qualité et assurez-vous de respecter la polarité (+ et -) lors de la connexion à votre amplificateur ou récepteur.

Quels sont les réglages recommandés pour le placement des haut-parleurs ?

Pour un meilleur son, placez les haut-parleurs KLIPSCH Reference R41SA dans des coins ou près des murs, en les inclinant légèrement vers la zone d'écoute. Évitez de les placer dans des espaces complètement fermés.

Les haut-parleurs R41SA sont-ils compatibles avec les systèmes sans fil ?

Les haut-parleurs KLIPSCH Reference R41SA ne sont pas sans fil. Ils nécessitent un câble pour la connexion à un récepteur ou un amplificateur.

À quel niveau de puissance les haut-parleurs R41SA peuvent-ils fonctionner efficacement ?

Les haut-parleurs KLIPSCH Reference R41SA fonctionnent efficacement avec des amplificateurs ayant une puissance de 50 à 75 watts par canal.

Comment résoudre les problèmes de son faible ou distordu ?

Vérifiez d'abord les connexions de câbles pour vous assurer qu'elles sont sécurisées. Ensuite, vérifiez les réglages de votre amplificateur pour vous assurer qu'ils sont corrects et ajustez le volume et les égaliseurs si nécessaire.

Quels types de musique ou de contenu audio sont les plus adaptés aux haut-parleurs KLIPSCH R41SA ?

Les haut-parleurs KLIPSCH Reference R41SA sont polyvalents et conviennent bien à différents genres musicaux, mais ils excellent particulièrement dans les performances vocales et les bandes sonores de films grâce à leur clarté audio.

Comment nettoyer mes haut-parleurs KLIPSCH R41SA ?

Pour nettoyer les haut-parleurs, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Les haut-parleurs R41SA ont-ils une garantie ?

Oui, les haut-parleurs KLIPSCH Reference R41SA sont généralement couverts par une garantie limitée, mais il est conseillé de vérifier les détails spécifiques auprès du fabricant ou du revendeur.

MODE D'EMPLOI Reference R41SA KLIPSCH

1) le standard, l'étalon, le repère utilisé à des fins de comparaison
2) la concrétisation du son légendaire de Klipsch

En 1946, Paul W. Klipsch a révolutionné l'industrie du son en créant notre technologie exclusive de pavillon et en établissant les principes acoustiques sur lesquels repose notre son caractéristique tant prisé. Aujourd'hui, nous restons fidèles à la vision de PWK et incorporons près d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de nos décennies d'obsession pour cette perfection sonore. Découvrez la puissance, le détail et l'émotion des enceintes Reference de Klipsch. Klipsch, Keepers of the Sound®.

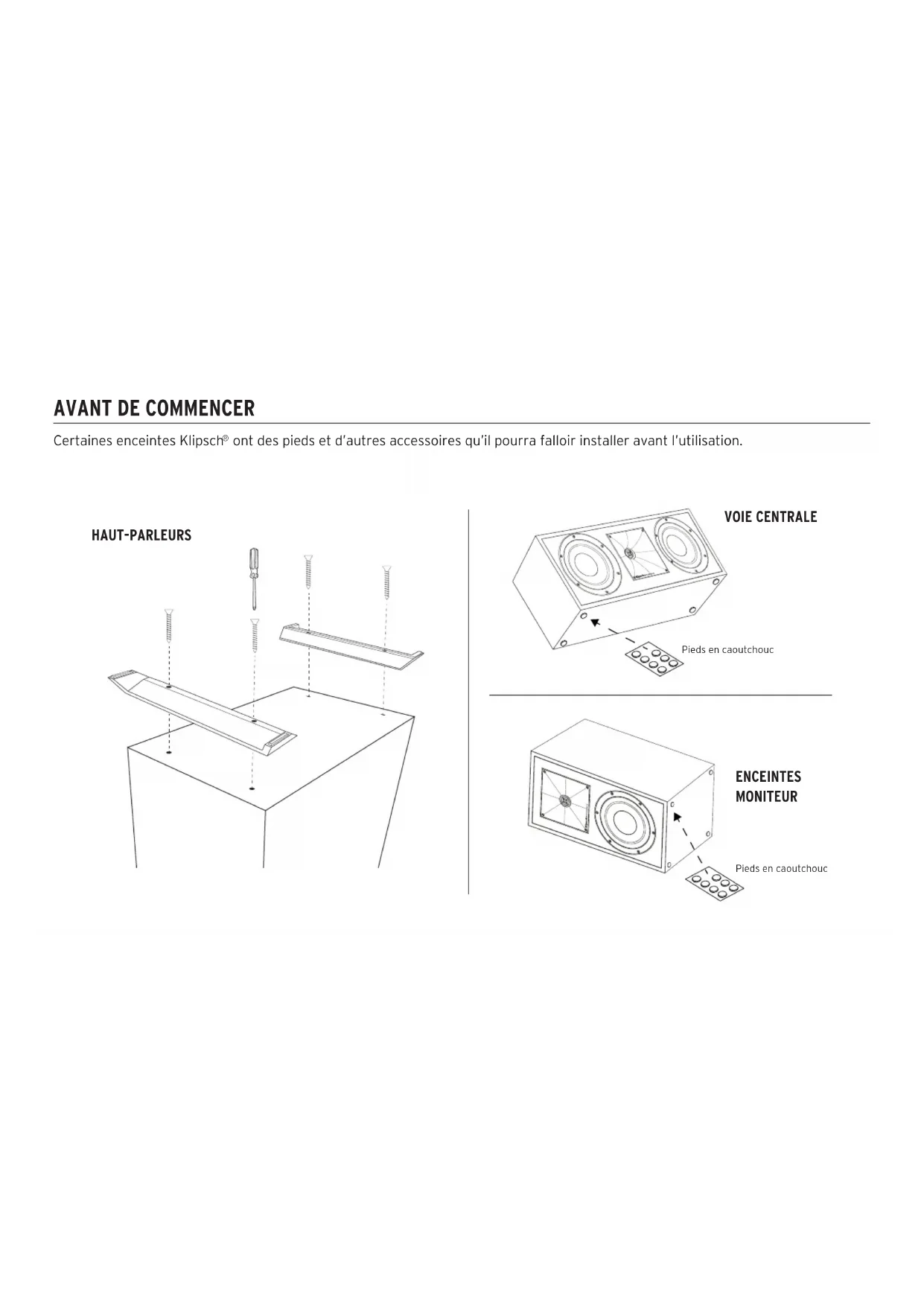

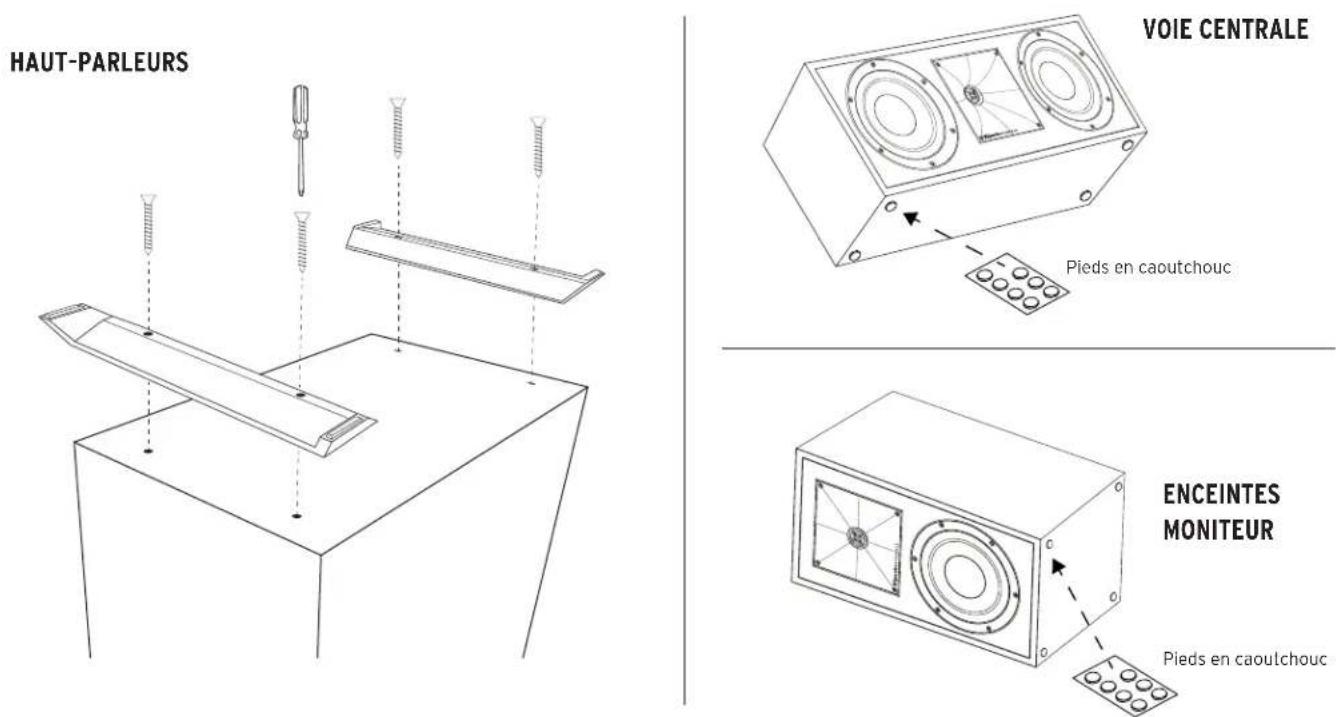

Certaines enceintes Klipsch® ont des pieds et d'autres accessoires qu'il pourra falloir installer avant l'utilisation.

POSITIONNEMENT DANS LA PIÈCE BRANCHEMENT

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

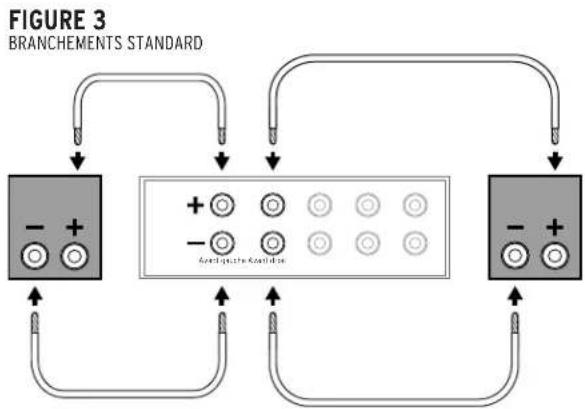

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

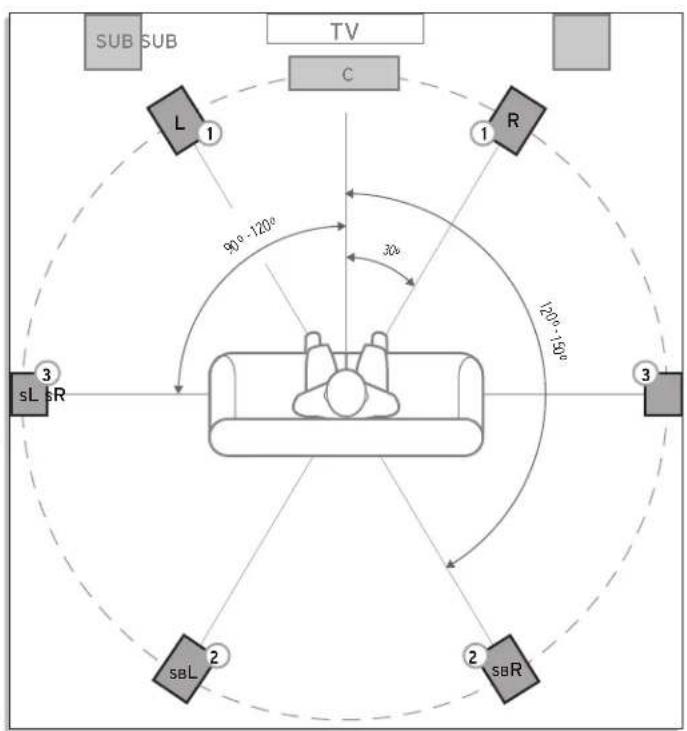

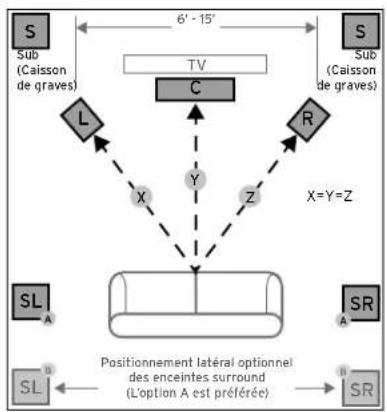

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


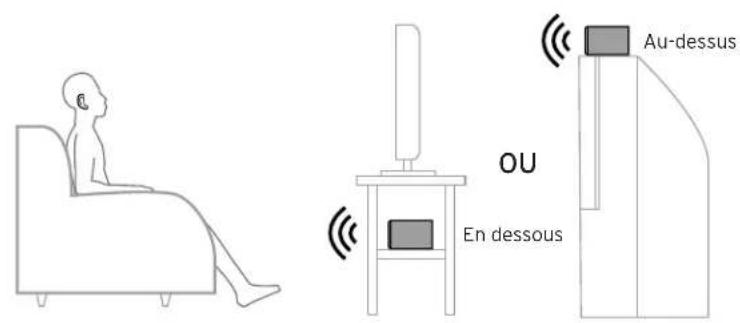

FIGURE 2 VOIE CENTRALE

Au-dessus OU En dessous

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

ATTENTION! N'utilisez pas le trou en poire pour une installation au plafond!

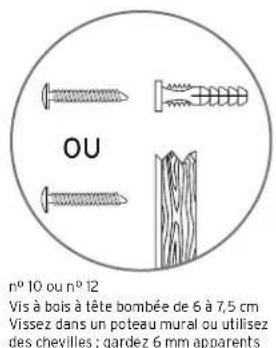

OU n° 10 ou n° 12 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles ; gardez 6 mm apparents

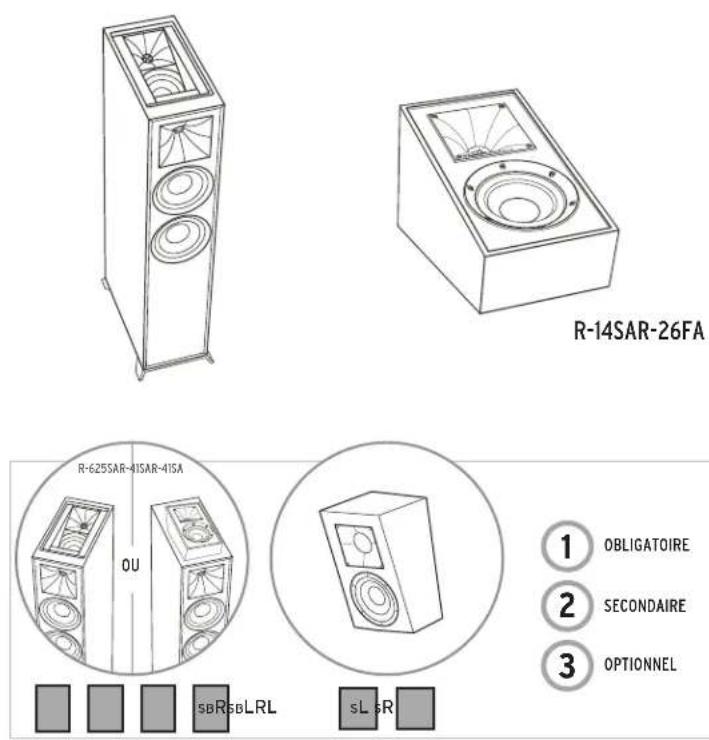

REFERENCE AVEC LA TECHNOLOGIE DOLBY ATMOS®

1
2
3

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.
