Reference R41SA - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Caratteristica	Dettagli
Tipo di altoparlante	Altoparlante di elevazione (Atmos)
Potenza nominale	50 W
Impedenza	8 Ohm
Risposta in frequenza	70 Hz - 20 kHz
Dimensioni	15,2 x 20,3 x 15,2 cm
Peso	1,8 kg
Tipo di connettività	Con filo
Uso consigliato	Sistema audio home cinema, suono surround
Installazione	Può essere posizionato su un mobile o montato a soffitto
Manutenzione	Pulire con un panno morbido, evitare l'umidità
Sicurezza	Non esporre a temperature estreme o all'umidità
Garanzia	2 anni

Domande frequenti - Reference R41SA KLIPSCH

Come collegare gli altoparlanti KLIPSCH Reference R41SA al mio sistema audio?

Per collegare gli altoparlanti KLIPSCH Reference R41SA, utilizzate cavi per altoparlanti di qualità e assicuratevi di rispettare la polarit\u00e0 (+ e -) durante il collegamento all\u0027amplificatore o al ricevitore.

Quali sono le impostazioni consigliate per il posizionamento degli altoparlanti?

Per un suono migliore, posizionate gli altoparlanti KLIPSCH Reference R41SA negli angoli o vicino alle pareti, inclinati leggermente verso l\u0027area di ascolto. Evitate di posizionarli in spazi completamente chiusi.

Gli altoparlanti R41SA sono compatibili con sistemi wireless?

Gli altoparlanti KLIPSCH Reference R41SA non sono wireless. Richiedono un cavo per il collegamento a un ricevitore o amplificatore.

A quale livello di potenza gli altoparlanti R41SA possono funzionare efficacemente?

Gli altoparlanti KLIPSCH Reference R41SA funzionano efficacemente con amplificatori che hanno una potenza da 50 a 75 watt per canale.

Come risolvere problemi di suono basso o distorto?

Verificate innanzitutto le connessioni dei cavi per assicurarvi che siano sicure. Poi controllate le impostazioni del vostro amplificatore per assicurarvi che siano corrette e regolate il volume e gli equalizzatori se necessario.

Quali tipi di musica o contenuti audio sono pi\u00f9 adatti agli altoparlanti KLIPSCH R41SA?

Gli altoparlanti KLIPSCH Reference R41SA sono versatili e adatti a diversi generi musicali, ma eccellono particolarmente nelle performance vocali e nelle colonne sonore di film grazie alla loro chiarezza audio.

Come pulire i miei altoparlanti KLIPSCH R41SA?

Per pulire gli altoparlanti, utilizzate un panno morbido e asciutto. Evitate prodotti chimici aggressivi che potrebbero danneggiare la finitura.

Gli altoparlanti R41SA hanno una garanzia?

S\u00ec, gli altoparlanti KLIPSCH Reference R41SA sono generalmente coperti da una garanzia limitata, ma \u00e8 consigliabile verificare i dettagli specifici con il produttore o il rivenditore.

MANUALE UTENTE Reference R41SA KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound®.

ITALIAN

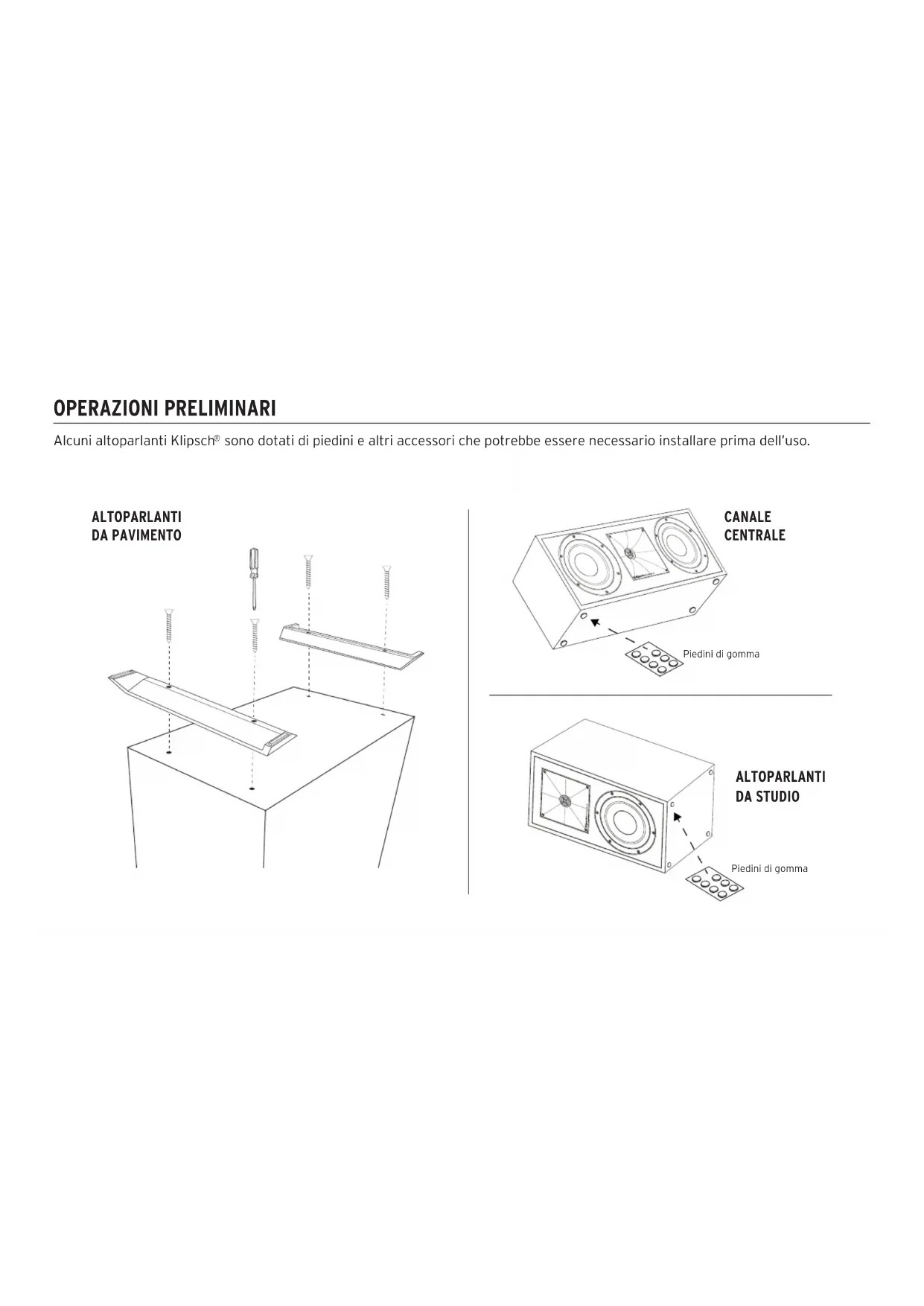

Alcuni altoparlanti Klipsch® sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso.

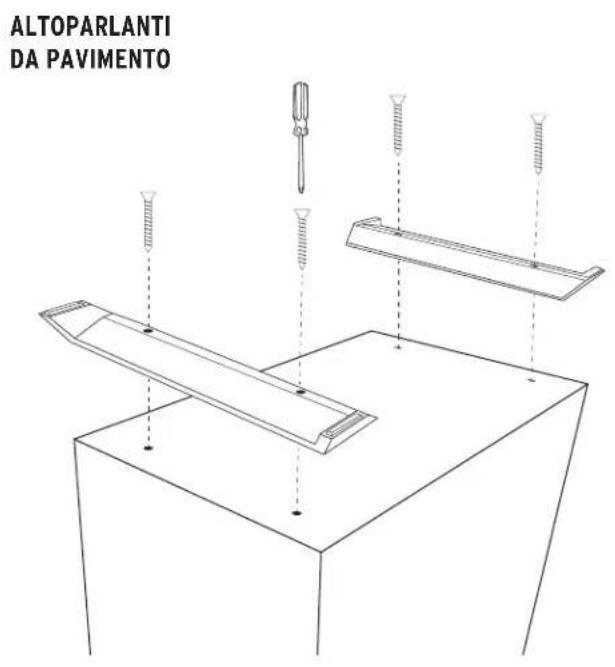

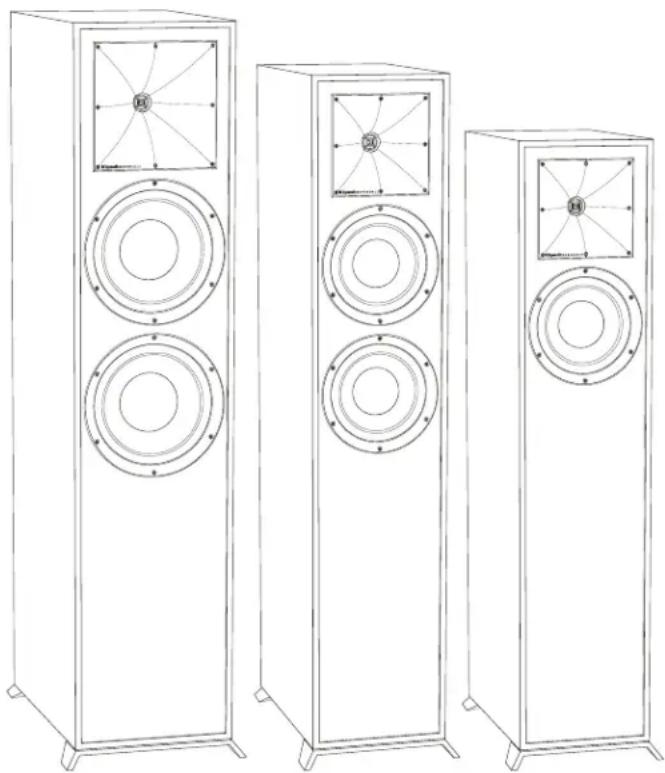

ALTOPARLANTI DA PAVIMENTO

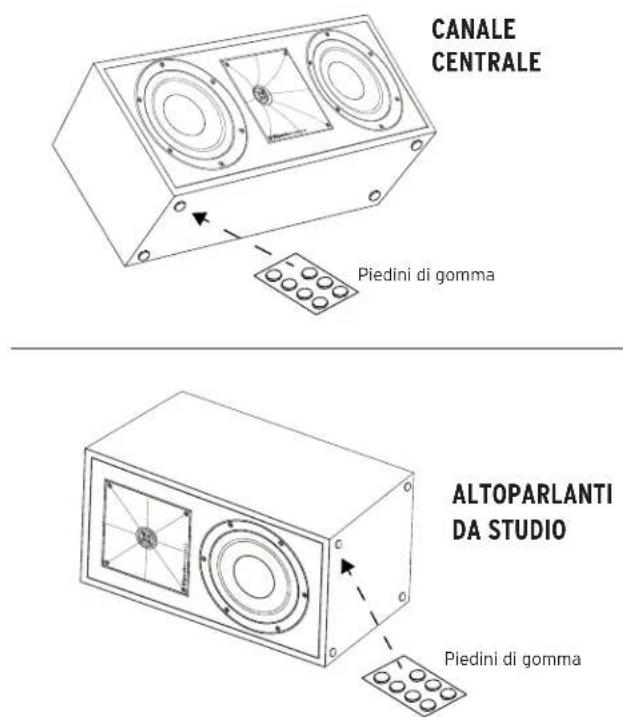

CANALE CENTRALE Piedini di gomma ALTOPARLANTI DA STUDIO Piedini di gomma

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione. Tenere presente che le griglie degli altoparlanti surround sono fisse, quindi non possono essere rimosse.

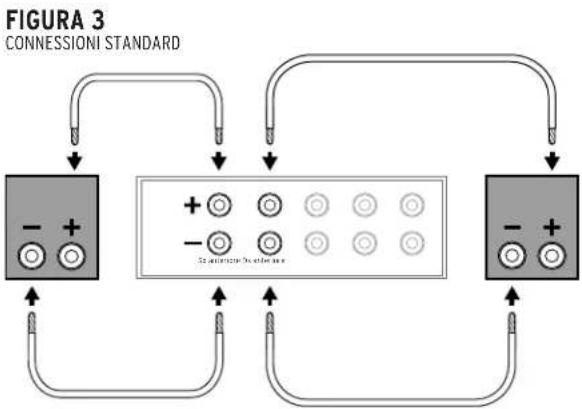

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

Alcuni altoparlanti Klipsch Reference sono dotati di due terminali cilindrici collegati da un ponticello metallico che non va rimosso, altrimenti gli altoparlanti non funzionerebbero correttamente; senza spostarlo, collegare il cavo dell'altoparlante al set superiore di terminali cilindrici. È possibile eseguire il cablaggio doppio di un altoparlante dotato di due set di terminali cilindrici. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

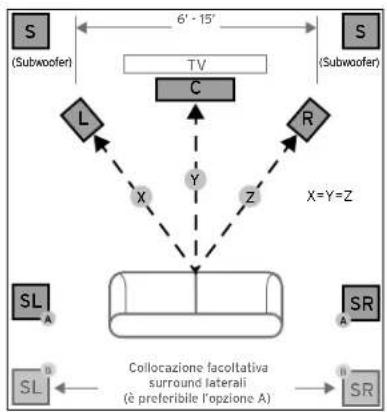

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO


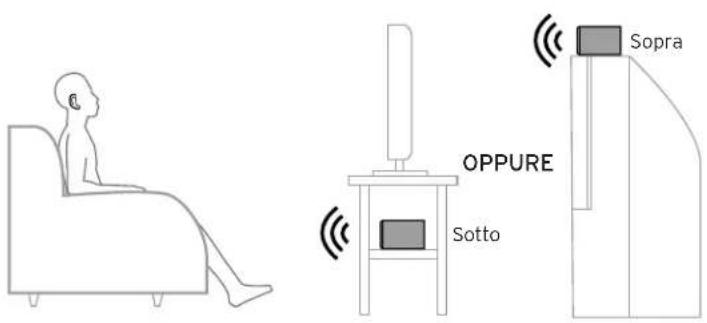

FIGURA 2 CANALE CENTRALE

OPPURE Sotto Sopra

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

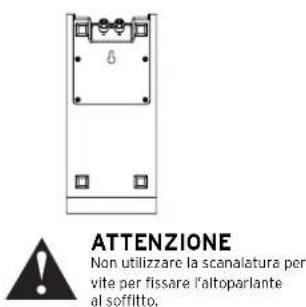

ATTENZIONE Non utilizzare la scanalatura per vite per fissare l'altoparlante al soffitto.

OPPURE

Viti per legno a testa tronco-conica da 6,35 - 7,62 mm (n. 10 c 12) Serrare le viti direttamente nel montante o nei tasselli, lasciandone sporgere le teste di 6 mm.

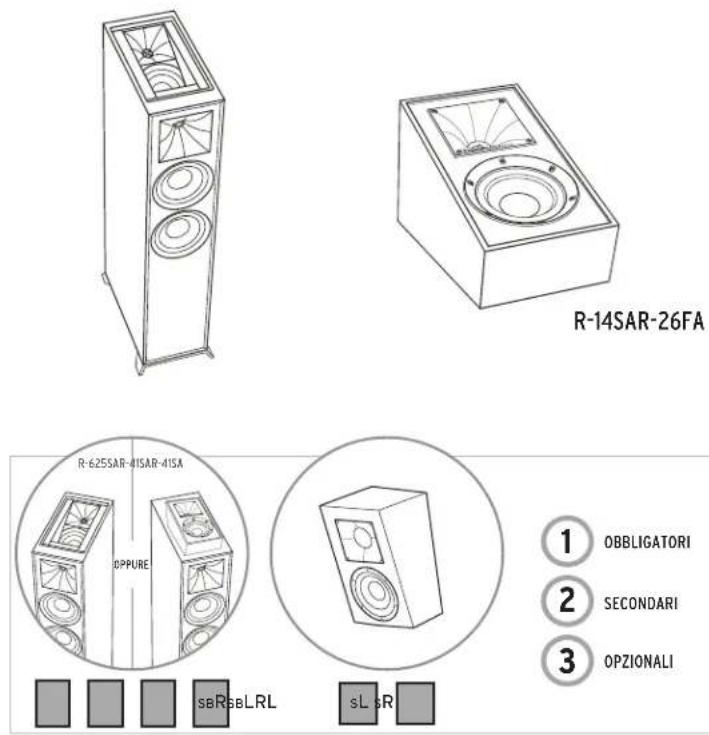

REFERENCE CON TECNOLOGIA DOLBY ATMOS®

1
2
3

OBBLIGATORI

SECONDARI

OPZIONALI


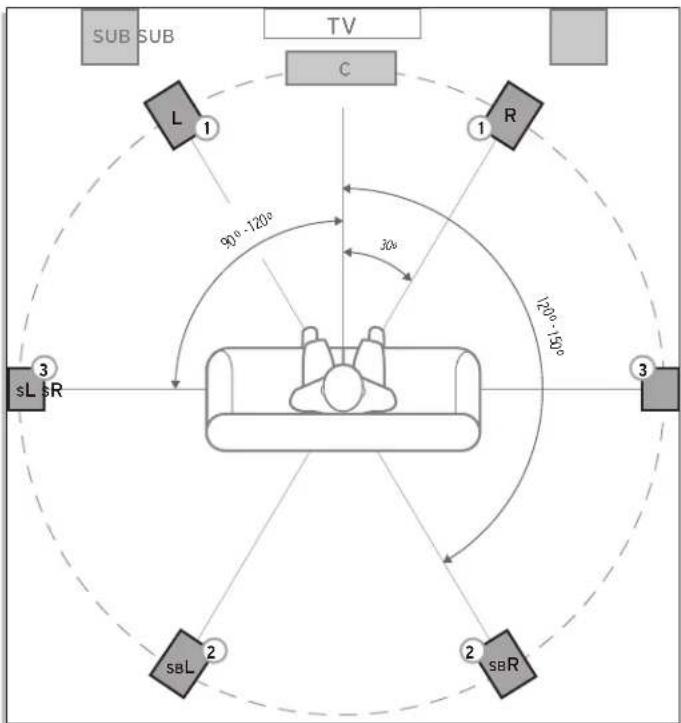

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
