Reference Premiere RP404C - Alto-falante KLIPSCH - Manual de utilização gratuito

Características técnicas	Alto-falante central de 4 vias, 2 alto-falantes de graves de 4 polegadas, 1 alto-falante médio de 4 polegadas, 1 tweeter de titânio de 1 polegada
Impedância	8 Ohms
Potência máxima	400 Watts
Resposta de frequência	80 Hz - 25 kHz
Dimensões	25,4 cm x 61 cm x 20,3 cm
Peso	9,07 kg
Uso recomendado	Ideal para sistemas de home theater e configurações de áudio de alta qualidade
Manutenção	Limpar regularmente com um pano macio, evitar umidade excessiva
Segurança	Não expor a temperaturas extremas ou umidade, usar com amplificadores compatíveis
Informações gerais	Compatível com sistemas Dolby Atmos, acabamento em madeira de alta qualidade

Perguntas frequentes - Reference Premiere RP404C KLIPSCH

Como conectar o KLIPSCH Reference Premiere RP404C ao meu sistema de áudio?

Para conectar o KLIPSCH Reference Premiere RP404C, use cabos de alto-falante de qualidade e conecte-os aos terminais do alto-falante e ao seu amplificador ou receptor de áudio. Certifique-se de respeitar a polaridade (+ e -) durante a conexão.

Quais são as dimensões do KLIPSCH Reference Premiere RP404C?

O KLIPSCH Reference Premiere RP404C mede aproximadamente 61,6 cm de largura, 20,3 cm de altura e 25,4 cm de profundidade.

Qual é a potência recomendada para o KLIPSCH Reference Premiere RP404C?

A potência recomendada para o KLIPSCH Reference Premiere RP404C é de 100 a 400 watts por canal, com uma impedância nominal de 8 ohms.

Como posicionar o KLIPSCH Reference Premiere RP404C para obter o melhor som?

Para um som ideal, posicione o KLIPSCH Reference Premiere RP404C no centro da sua configuração de áudio, idealmente na mesma altura dos seus ouvidos quando estiver sentado, e afastado das paredes para evitar reflexões indesejadas.

O KLIPSCH Reference Premiere RP404C é compatível com Dolby Atmos?

Sim, o KLIPSCH Reference Premiere RP404C pode ser usado em uma configuração Dolby Atmos, como alto-falante central para complementar um sistema surround.

Como limpar meu KLIPSCH Reference Premiere RP404C?

Para limpar o KLIPSCH Reference Premiere RP404C, use um pano macio e seco para remover o pó. Evite produtos químicos abrasivos que possam danificar o acabamento.

O que fazer se eu não ouvir som vindo do KLIPSCH Reference Premiere RP404C?

Verifique primeiro as conexões dos cabos dos alto-falantes para garantir que estejam bem conectados. Em seguida, verifique as configurações do seu receptor de áudio para garantir que o alto-falante esteja ativado e configurado corretamente.

O KLIPSCH Reference Premiere RP404C tem garantia?

Sim, o KLIPSCH Reference Premiere RP404C geralmente é coberto por uma garantia limitada, mas a duração e as condições podem variar. Consulte o manual do usuário para mais detalhes.

MANUAL DE UTILIZADOR Reference Premiere RP404C KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference.

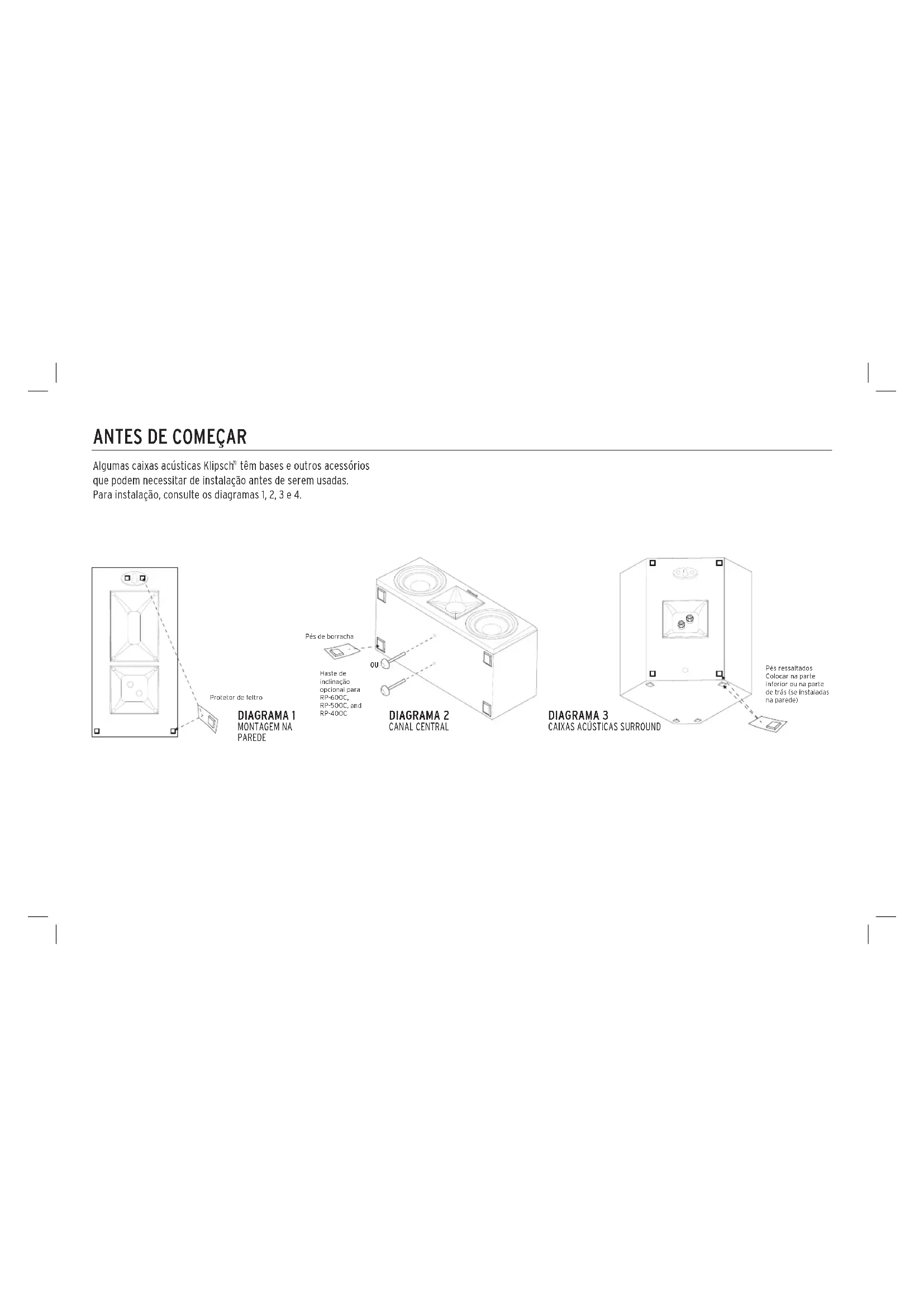

Algumas caixas acústicas Klipschl ^o têm bases e outros acessórios que podem necessitar de instalação antes de serem usadas. Para instalação, consulte os diagramas 1, 2, 3 e 4.

Protector de foliro DIAGRAMA 1 MONTAGEM NA PAREDE

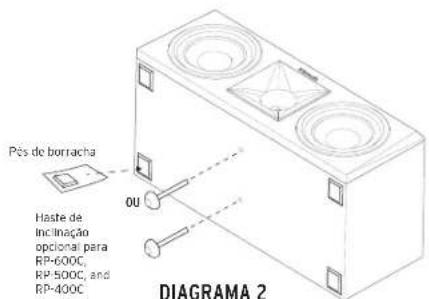

Pês de borracha Haste de Inclinação opcional para RP-600C, RP-500C, and RP-400C OU DIAGRAMA 2

POSICIONAMENTO NO AMBIENTE CONEXÃO

Caixas acústicas direita e esquerda do canal principal – Para máximo desempenho, a Klipsch Group, Inc. (KGI) sugere posicionar as caixas acústicas de 1,8 a 4,6 m de distância entre si e no mínimo 61 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em ângulo, com os planos frontais ligeiramente voltados entre si para melhor fidelidade na reprodução estéreo. A posição de audição deve ser aproximadamente uma a uma vez e meia a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

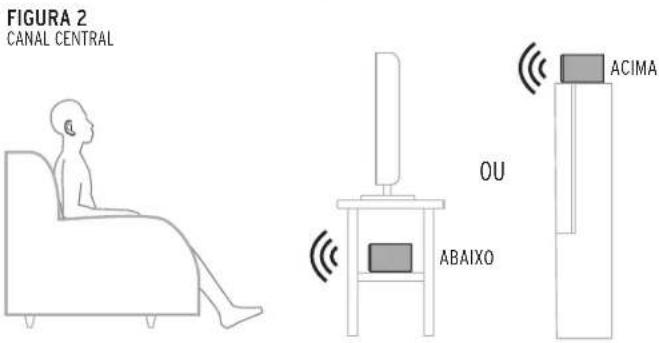

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente em cima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte, normalmente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes diretamente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das tecnologias de som surround atuais. Consulte as figuras 1, 3 e 4. Elas ilustram aspectos da conexão e posicionamento das unidades.

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG ou maior, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (-) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (-) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Consulte a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, já que poderá causar curto-circuito e danificar o equipamento.

Os modelos RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M do Reference Premiere estão equipados com terminais de conexão duplos. Se uma conexão de um só cabo for usada, a barra de conexão do terminal deve ficar instalada. Se uma conexão com dois cabos ou dois amplificadores for usada, a barra de conexão do terminal deve ser removida. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma grande variedade de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 l e podem ser excitadas até a níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas. Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Nosso desejo é que você desfrute dos prazeres do som por toda a vida.

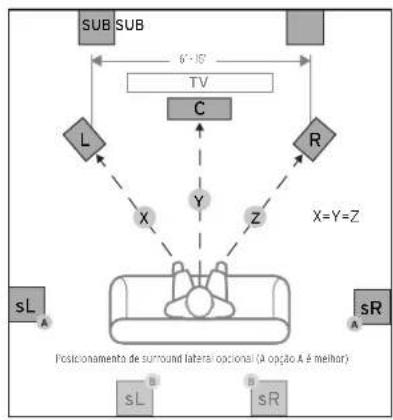

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE


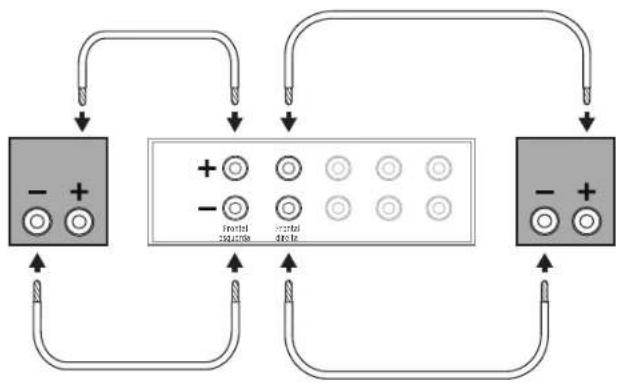

FIGURA 3 CONEXÕES PADRÃO

CUIDADO! Não use o orifício em forma de fechurada para instalação no total. Paralurus de salinas chela para mediera no 10 de 63 a 76 mm de comprimento Montar na viola de perceio ou uma buches - deverá 64 mm expostos 3/8" - 16 *Suportes de parede não incluídos

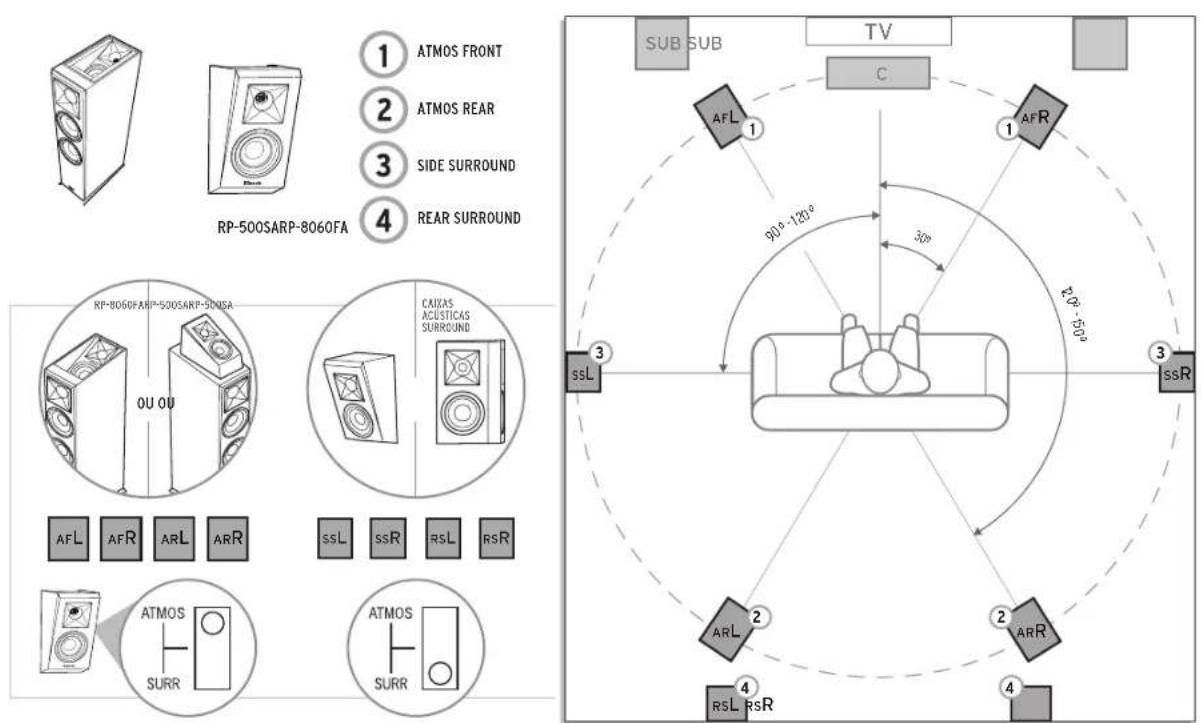

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA OU OU CAIXAS ACUSTICAS SURROUND AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR 3 ssL 1 2 3 4 TV C 90°-120° 30° 20°-50° 2 ARR 4 SSR AFL 1 2 3 4 Sub SUB TV SSR

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

REFERENCE PREMIERE COM TECNOLOGIA DOLBY ATMOS®

CONEXÕES

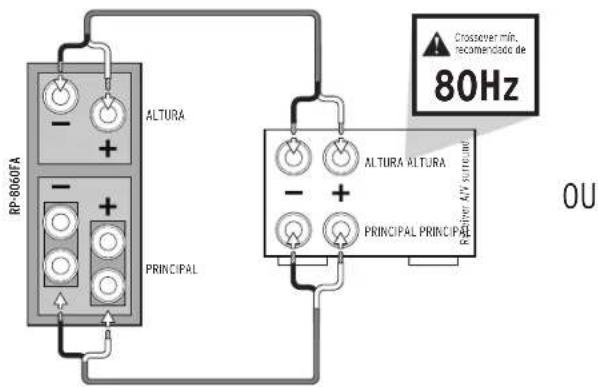

RP-8060FA ALTURA PRINCIPAL ALTURA ALTURA PRINCIPAL PRINCIPAL R45 Crossover min. recamendado de 80Hz OU

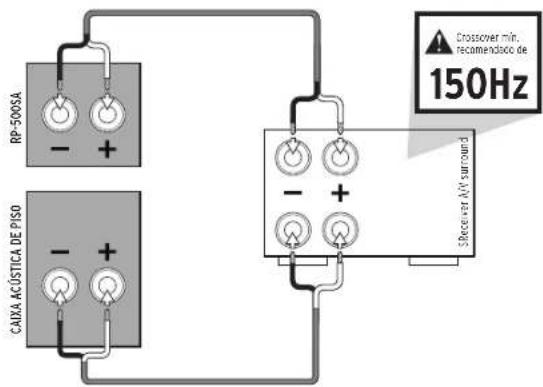

RP-500SA CAIXA ACÚSTICA DE PISO Crossover min. Recomendido de 150Hz Receiver A/C surround

A RP-500SA pode ser adicionada a qualquer configuração de caixa acústica passiva.

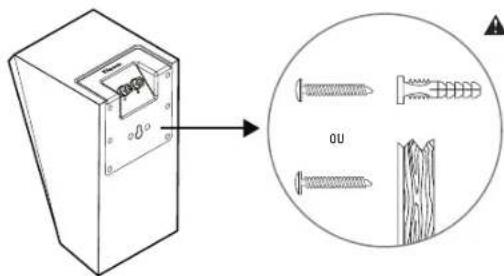

INSTALAÇÃO DAS CAIXAS ACÚSTICAS SURROUND EM PAREDECAIXAS ACÚSTICAS DE ELEVAÇÃO

Não use o prifício em forma de fechadura para instalação no total.

Paralusos de cabraca chala para medeira no 10 de 63 a 76 mm de compriment Honda na viga de parete ou usa buches - deixar 64 mm expostos

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca use qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
