Reference Premiere RP404C - Altoparlante KLIPSCH - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Altoparlante centrale a 4 vie, 2 altoparlanti per bassi da 4 pollici, 1 altoparlante medio da 4 pollici, 1 tweeter in titanio da 1 pollice
Impedenza	8 Ohm
Potenza massima	400 Watt
Risposta in frequenza	80 Hz - 25 kHz
Dimensioni	25,4 cm x 61 cm x 20,3 cm
Peso	9,07 kg
Uso consigliato	Ideale per sistemi home cinema e configurazioni audio di alta gamma
Manutenzione	Pulire regolarmente con un panno morbido, evitare umidità eccessiva
Sicurezza	Non esporre a temperature estreme o umidità, utilizzare con amplificatori compatibili
Informazioni generali	Compatibile con sistemi Dolby Atmos, finitura in legno di alta qualità

Domande frequenti - Reference Premiere RP404C KLIPSCH

Come collegare il KLIPSCH Reference Premiere RP404C al mio sistema audio?

Per collegare il KLIPSCH Reference Premiere RP404C, utilizzare cavi per altoparlanti di qualità e collegarli ai terminali dell\'altoparlante e al vostro amplificatore o ricevitore audio. Assicurarsi di rispettare la polarit\u00e0 (+ e -) durante il collegamento.

Quali sono le dimensioni del KLIPSCH Reference Premiere RP404C?

Il KLIPSCH Reference Premiere RP404C misura circa 61,6 cm di larghezza, 20,3 cm di altezza e 25,4 cm di profondit\u00e0.

Qual \u00e8 la potenza consigliata per il KLIPSCH Reference Premiere RP404C?

La potenza consigliata per il KLIPSCH Reference Premiere RP404C \u00e8 da 100 a 400 watt per canale, con un\'impedenza nominale di 8 ohm.

Come posizionare il KLIPSCH Reference Premiere RP404C per ottenere il miglior suono?

Per un suono ottimale, posizionare il KLIPSCH Reference Premiere RP404C al centro della configurazione audio, idealmente all\'altezza delle orecchie quando si \u00e8 seduti, e lontano dalle pareti per evitare riflessioni indesiderate.

Il KLIPSCH Reference Premiere RP404C \u00e8 compatibile con Dolby Atmos?

S\u00ec, il KLIPSCH Reference Premiere RP404C pu\u00f2 essere utilizzato in una configurazione Dolby Atmos, come altoparlante centrale per completare un sistema surround.

Come pulire il mio KLIPSCH Reference Premiere RP404C?

Per pulire il KLIPSCH Reference Premiere RP404C, utilizzare un panno morbido e asciutto per rimuovere la polvere. Evitare prodotti chimici abrasivi che potrebbero danneggiare la finitura.

Cosa fare se non sento alcun suono proveniente dal KLIPSCH Reference Premiere RP404C?

Verificare innanzitutto le connessioni dei cavi degli altoparlanti per assicurarsi che siano ben collegati. Quindi, controllare le impostazioni del ricevitore audio per assicurarsi che l\'altoparlante sia attivato e configurato correttamente.

Il KLIPSCH Reference Premiere RP404C \u00e8 garantito?

S\u00ec, il KLIPSCH Reference Premiere RP404C \u00e8 generalmente coperto da una garanzia limitata, ma la durata e le condizioni possono variare. Consultare il manuale d\'uso per maggiori dettagli.

MANUALE UTENTE Reference Premiere RP404C KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference.

Siamo i custodi del suono: Keepers of the Sound ^® .

ITALIANO

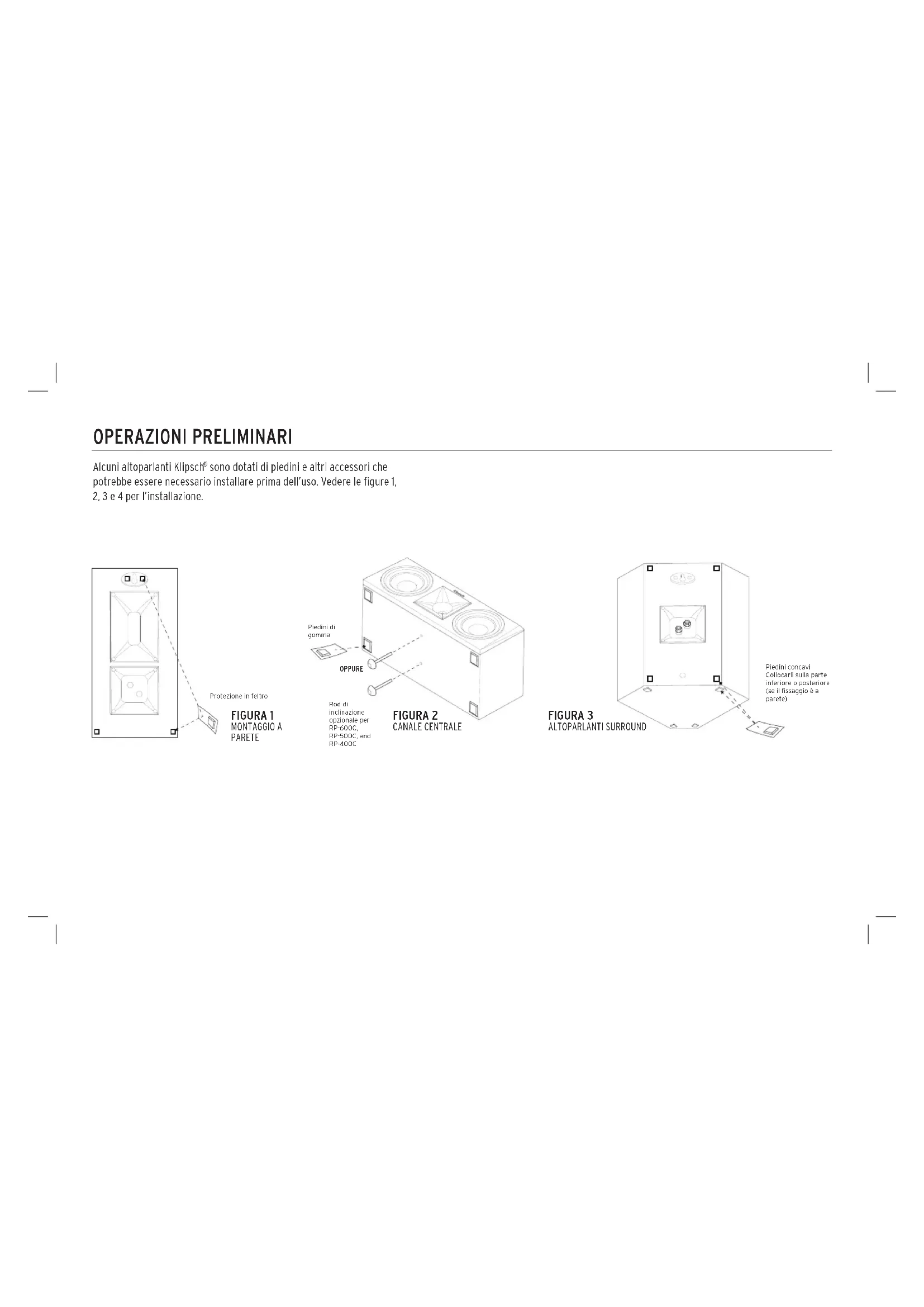

Alcuni altoparlanti Klipsch ^a sono dotati di piedini e altri accessori che potrebbe essere necessario installare prima dell'uso. Vedere le figure 1, 2, 3 e 4 per l'installazione.

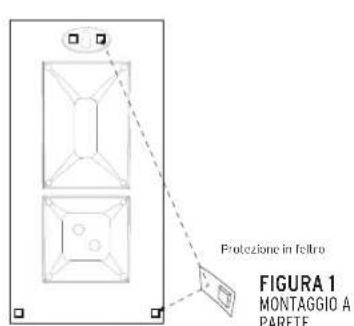

Protezione in feltro FIGURA 1 MONTAGGIO A PARETE

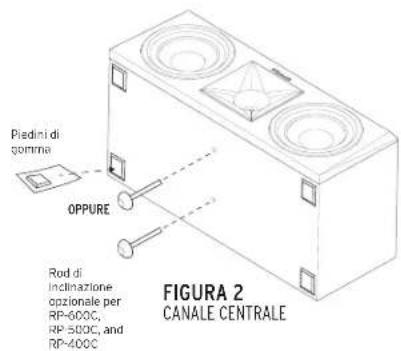

Piedini di gomma OPPURE Rod di inclinazione opzionale per RP-600C, RP-500C, and RP-400C FIGURA 2 CANALE CENTRALE

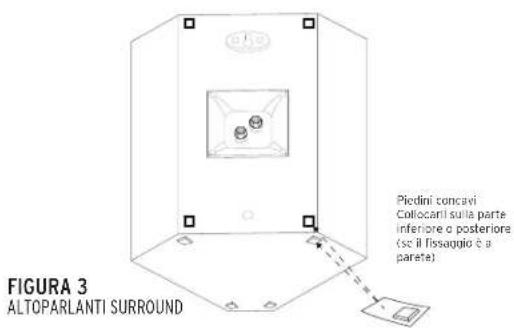

FIGURA 3 ALTOPARLANTI SURROUND Piedini concavi Collocanti sulla parte inferiore o posteriore (so il fisagioio è a parete)

COLLOCAZIONE NELLA SALA COLLEGAMENTO

Altoparlanti sinistro e destro del canale principale - Per ottenere prestazioni ottimali, Klipsch Group, Inc. (KGI) suggerisce di collocare gli altoparlanti a una distanza compresa tra 1,8 e 4,6 metri l'uno dall'altro e ad almeno 61 centimetri di distanza dalle pareti posteriore e laterali. Inoltre gli altoparlanti possono essere angolati leggermente verso l'interno per ottenere un'immagine stereo migliore. La distanza di ascolto deve essere pari a circa 1 - 1,5 volte la distanza di separazione tra gli altoparlanti. Vedere le figure 1 e 3 per le connessioni e la collocazione.

Altoparlanti del canale centrale - Sono progettati per riprodurre l'audio in modo che i dialoghi e i suoni principali sembrino provenire dallo schermo, quindi devono essere collocati quanto più possibile vicino allo schermo stesso, se possibile direttamente sopra o sotto di esso. Vedere le figure 1, 2 e 3 per le connessioni e la collocazione.

Altoparlanti posteriori del canale surround - I Klipsch WDST devono essere collocati a circa 62 centimetri sopra la posizione di ascolto, che in genere è a circa 1,5 - 2,1 metri di altezza dal pavimento. Gli altoparlanti surround devono essere fissati alle pareti, adiacenti direttamente alla posizione di ascolto. Un'altra scelta sarebbe il fissaggio alla parete dietro la posizione di ascolto. La collocazione finale degli altoparlanti surround dipende dalle caratteristiche della sala, poiché sono progettati per ricreare il senso di spazio e atmosfera offerto da molte delle attuali tecnologie del suono surround. Vedere le figure 1, 3 e 4 per le connessioni e la collocazione.

Collegamento tipico - Usando cavi di potenza di sezione uguale o maggiore di 1,30 mm2 (16 AWG), collegare il terminale "positivo" (+) ROSSO e il terminale "negativo" NERO dell'altoparlante SINISTRO rispettivamente ai terminali "positivo" (+) ROSSO e "negativo" NERO del canale SINISTRO dell'amplificatore. Procedere in questo modo per collegare tutti gli altri altoparlanti ai corrispondenti canali dell'amplificatore. Vedere la Figura 3. Accertarsi che nessun conduttore nudo di una connessione tocchi qualunque altro terminale, altrimenti si potrebbe causare un cortocircuito e danni all'impianto.

I modelli Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F e RP-160M sono dotali di terminali doppi. Se si eseguirà una connessione a singolo cavo, la barra di collegamento dei terminali deve rimanere inserita, mentre va rimossa se si eseguirà un cablaggio doppio o a bi-amplificazione. Consultare il manuale del ricevitore per ulteriori istruzioni.

Requisiti sull'amplificatore - Grazie alla loro alta efficienza, gli altoparlanti Klipsch funzionano facilmente con un'ampia gamma di amplificatori. Tutti gli altoparlanti Klipsch sono adattati a 8 ohm e possono essere pilotati a livelli molto alti con bassa distorsione. Poiché questi altoparlanti sono in grado di riprodurre livelli di uscita elevati, procedere con cautela quando si aumenta il volume; l'esposizione prolungata a volumi eccessivi può danneggiare l'udito in modo permanente. Anche il sovrapilotaggio dell'amplificatore potrebbe danneggiare gli altoparlanti. Rivolgersi al rivenditore per accertarsi che l'amplificatore che si desidera usare sia adatto all'applicazione prevista al fine di ottenere i migliori risultati dai nostri altoparlanti.

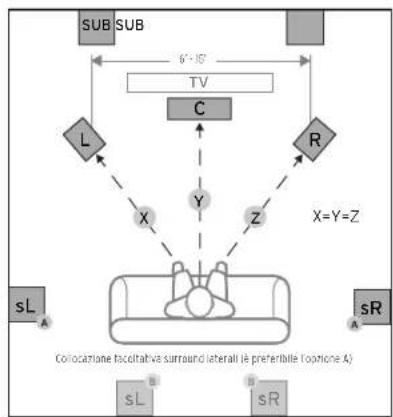

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO


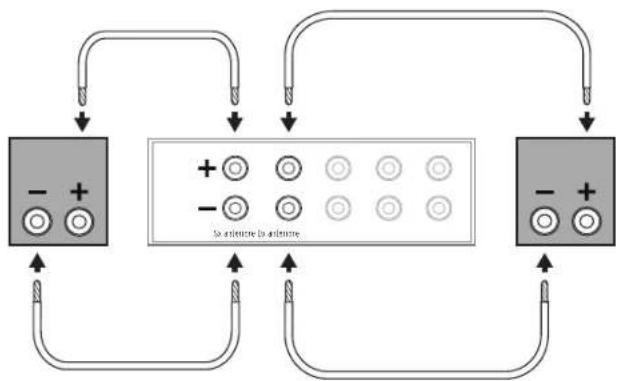

FIGURA 3 CONNESSIONI STANDARD


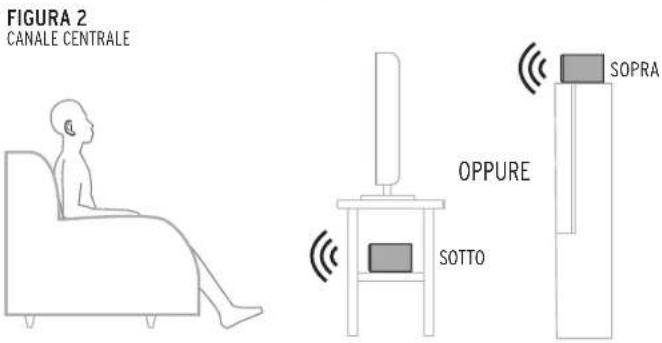

FIGURA 2 CANALE CENTRALE OPPURE SOTTO SOPRA

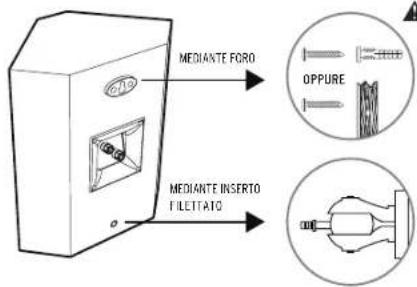

FIGURA 4 FISSAGGIO A PARETE DEGLI ALTOPARLANTI SURROUND

GAS MEDIANTE FORO OPPURE MEDIANTE INSERTO FILETTATO

3/8" - 16 *Staffe da parete non fornite

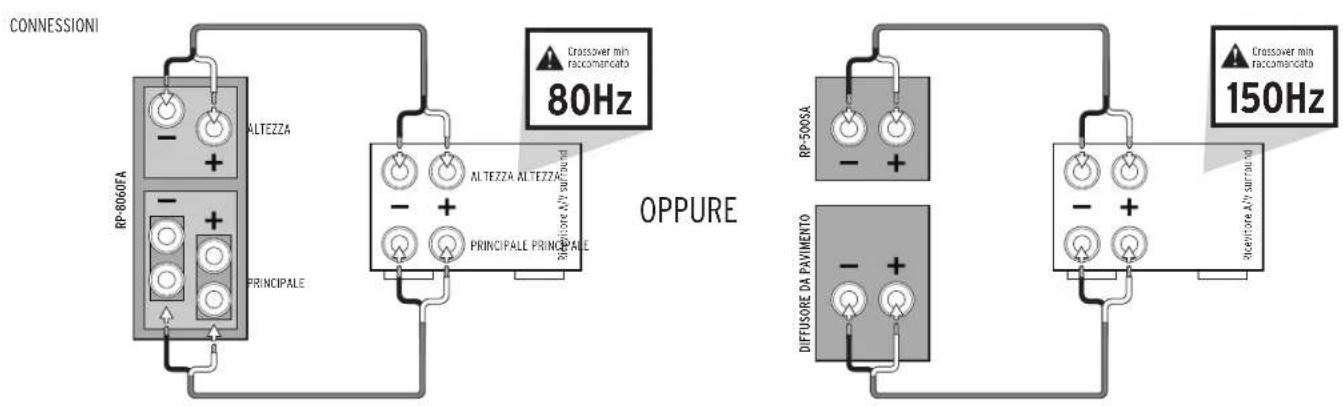

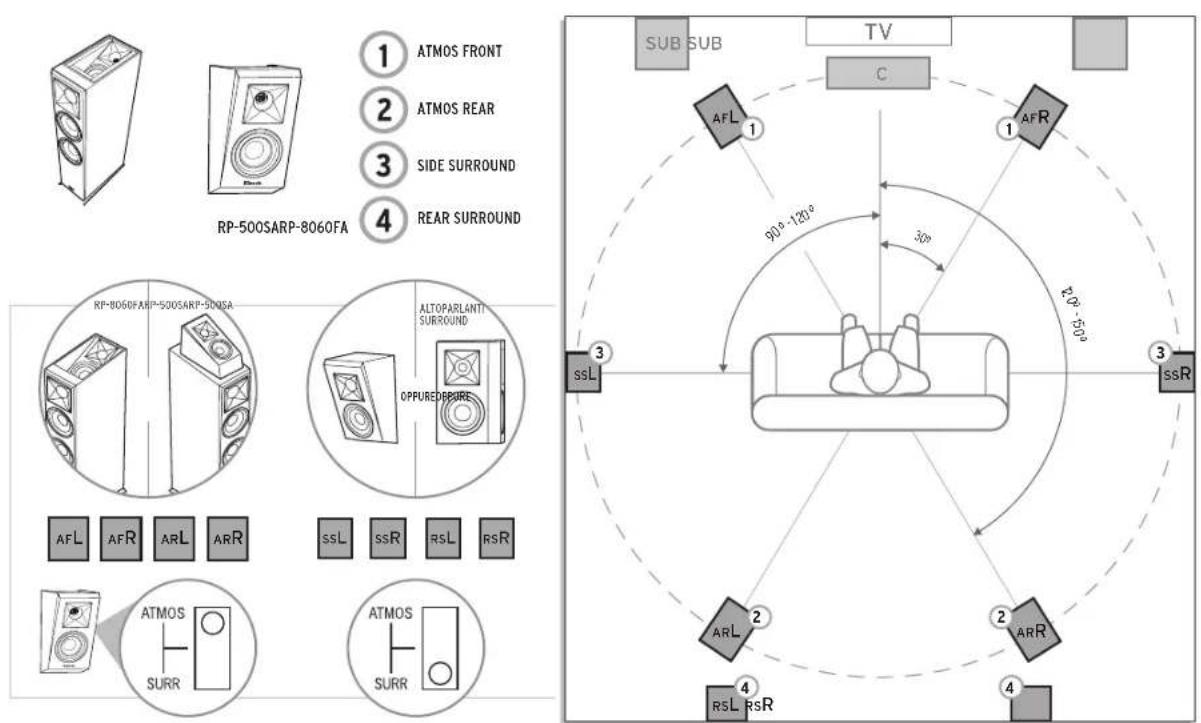

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA ALTOPARLANTI SURROUND OPPUREDBURE AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR 3 ssL 1 AFL 1 AFR 90°-120° 30° 20°-50° 3 ssR 2 ARR 2 4 RSL RsR SUB SUB TV C

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

REFERENCE PREMIERE CON TECNOLOGIA DOLBY ATMOS®

L'RP-500SA può essere aggiunto a qualsiasi configurazione di altoparlanti passivi.

Non utilizzare la scanalatura per vile per fissare l'altoparlante al soffitto.

Vili per legno a tesla bronco-conica da 6.35 - 7.62 mm (in. 10 o 12) Serrare le vih direttamente nel montante o nel tassell, lasclandone sporgere la teste di 6 mm.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicare mai abrasivi o detergenti forti o a base di solvente. Le griglie possono essere pulite con l'accessorio a spazzola di un aspirapolvere.

REGISTRO DO PRODUTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register

- Si riceveranno così informazioni su nuovi prodotti e promozioni.

- I dati personali degli utenti non saranno mai venduti.

- Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
