Technische Merkmale	4-Wege-Center-Lautsprecher, 2 Tieftöner mit 4 Zoll, 1 Mitteltöner mit 4 Zoll, 1 1-Zoll-Titan-Hochtöner
Impedanz	8 Ohm
Maximale Leistung	400 Watt
Frequenzgang	80 Hz - 25 kHz
Abmessungen	25,4 cm x 61 cm x 20,3 cm
Gewicht	9,07 kg
Empfohlene Verwendung	Ideal für Heimkinosysteme und hochwertige Audio-Setups
Wartung	Regelmäßig mit einem weichen Tuch reinigen, übermäßige Feuchtigkeit vermeiden
Sicherheit	Nicht extremen Temperaturen oder Feuchtigkeit aussetzen, nur mit kompatiblen Verstärkern verwenden
Allgemeine Informationen	Kompatibel mit Dolby Atmos-Systemen, hochwertige Holzoberfläche

Häufig gestellte Fragen - Reference Premiere RP404C KLIPSCH

Wie verbinde ich den KLIPSCH Reference Premiere RP404C mit meinem Audiosystem?

Um den KLIPSCH Reference Premiere RP404C zu verbinden, verwenden Sie hochwertige Lautsprecherkabel und schließen Sie diese an die Lautsprecheranschlsse und an Ihren Verstrker oder Audio-Receiver an. Achten Sie darauf, die Polaritt (+ und -) beim Anschluss einzuhalten.

Wie sind die Abmessungen des KLIPSCH Reference Premiere RP404C?

Der KLIPSCH Reference Premiere RP404C misst ungefhr 61,6 cm Breite, 20,3 cm Hhe und 25,4 cm Tiefe.

Welche Leistung wird fr den KLIPSCH Reference Premiere RP404C empfohlen?

Die empfohlene Leistung fr den KLIPSCH Reference Premiere RP404C liegt bei 100 bis 400 Watt pro Kanal bei einer Nennimpedanz von 8 Ohm.

Wie positioniere ich den KLIPSCH Reference Premiere RP404C fr den besten Klang?

Fr optimalen Klang platzieren Sie den KLIPSCH Reference Premiere RP404C in der Mitte Ihres Audio-Setups, idealerweise auf Ohrhhe im Sitzen und entfernt von Wnden, um unerwnschte Reflexionen zu vermeiden.

Ist der KLIPSCH Reference Premiere RP404C mit Dolby Atmos kompatibel?

Ja, der KLIPSCH Reference Premiere RP404C kann in einer Dolby Atmos-Konfiguration als Center-Lautsprecher zur Ergnzung eines Surround-Systems verwendet werden.

Wie reinige ich meinen KLIPSCH Reference Premiere RP404C?

Reinigen Sie den KLIPSCH Reference Premiere RP404C mit einem weichen, trockenen Tuch, um Staub zu entfernen. Vermeiden Sie abrasive Chemikalien, die die Oberflche beschdigen knnten.

Was soll ich tun, wenn ich keinen Ton vom KLIPSCH Reference Premiere RP404C hre?

Prfen Sie zunchst die Lautsprecherkabelverbindungen, um sicherzustellen, dass sie richtig angeschlossen sind. berprfen Sie dann die Einstellungen Ihres Audio-Receivers, um sicherzustellen, dass der Lautsprecher aktiviert und korrekt konfiguriert ist.

Hat der KLIPSCH Reference Premiere RP404C eine Garantie?

Ja, der KLIPSCH Reference Premiere RP404C ist in der Regel durch eine eingeschrnkte Garantie abgedeckt, wobei Dauer und Bedingungen variieren knnen. Weitere Details finden Sie im Benutzerhandbuch.

BEDIENUNGSANLEITUNG Reference Premiere RP404C KLIPSCH

FORT ET FIER DEPUIS 1946

1) Der Standard, der Maßstab, der Vergleichspunkt
2) Die Verkörperung des legendären Klipsch-Sounds

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch Reference.

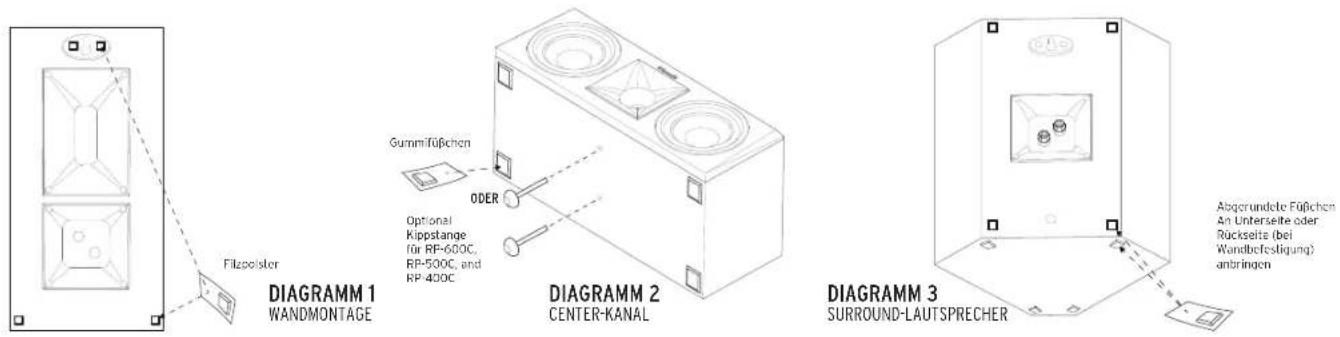

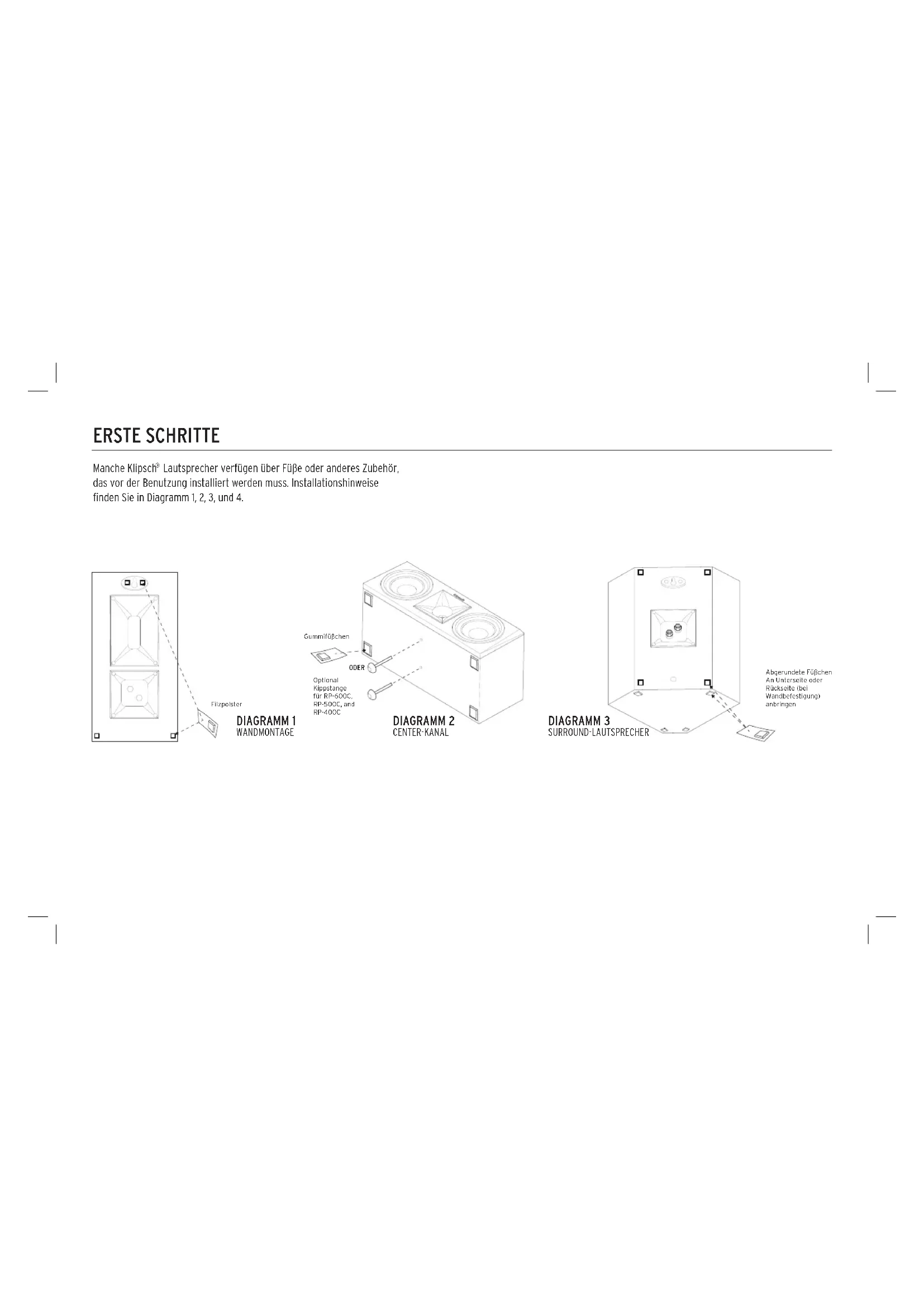

Manche Klipsch ^® Lautsprecher verfügen über Füße oder anderes Zubehör, das vor der Benutzung installiert werden muss. Installationshinweise finden Sie in Diagramm 1, 2, 3, und 4.

AUFSTELLUNG IM RAUM

Linke und rechte Hauptkanal-Lautsprecher - Zur optimalen Leistung empfiehlt Klipsch Group, Inc. (KGI), dass Sie die Lautsprecher 1,8 bis 4,6 m voneinander entfernt und mindestens 61 cm von den Rück- und Seitenwänden aufstellen. Um ein besseres Stereoklangbild zu erhalten, sollten Sie sie eventuell etwas nach innen ausrichten. Der Abstand der Hörpositionen sollte etwa 1 bis 1,5 mal so groß wie der Abstand der Lautsprecher voneinander sein. Abbildungen 1 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Center-Kanal-Lautsprecher - Center-Kanal-Lautsprecher dienen dazu, Dialog und primären Sound so wiederzugeben, dass sie vom Videobildschirm zu kommen scheinen. Diese Lautsprecher sollten deshalb so nahe wie möglich am Bildschirm platziert werden, am besten direkt über oder unter dem Bildschirm. Abbildungen 1, 2 und 3 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

Hintere Surround-Lautsprecher - Klipsch WDST Surround-Lautsprecher sollten ungefähr 60 cm über der Hörposition platziert werden. Normalerweise ist das 1,5-2 m über dem Boden. Die Surround-Lautsprecher sollten an Wänden und in unmittelbarer Nähe der Hörposition platziert werden. Eine weitere Option wäre die Wand hinter der Hörposition. Letztlich hängt die Platzierung des Surround-Lautsprechers von den Eigenschaften Ihres Raums ab. Die Lautsprecher erzeugen den durch die moderne Surround-Sound-Technologie ermöglichten Raumklang. Abbildungen 1, 3 und 4 zeigen Ihnen die korrekten Anschlüsse und Platzierungen.

ANSCHLÜSSE

Konventioneller Anschluss - Verwenden Sie 16-Gauge-Lautsprecherkabel (oder dicker) und verbinden Sie den ROTEN, positiven (+) Anschluss des LINKEN Lautsprechers mit dem ROTEN, positiven (+) Anschluss des LINKEN Kanals Ihres Verstärkers. Verbinden Sie den SCHWARZEN, negativen (-) Anschluss des LINKEN Lautsprechers mit dem SCHWARZEN, negativen (-) Anschluss des LINKEN Kanals Ihres Verstärkers. Wiederholen Sie dieses Verfahren für den Anschluss aller verbleibenden Lautsprecher an die entsprechenden Verstärkerkanäle. Siehe Abbildung 3. Vergewissern Sie sich, dass kein blanker Draht von einem der Anschlüsse andere Klemmen berührt, da dies einen Kurzschluss hervorrufen und Ihre Geräte beschädigen könnte.

Die Reference Premiere-Modelle RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F und RP-160M verfügen über doppelte Anschlussterminals. Wenn eine Einkabel-Verbindung benutzt wird, sollte der Verbindungsstreifen an Ort und Stelle bleiben. Bei einer Bi-Wiring- oder Bi-Amping-Verbindung musst der Verbindungsstreifen entfernt werden. Weitere Anleitungen hierzu finden Sie in der Dokumentation Ihres Receivers.

Verstärkeranforderungen - Klipsch-Lautsprecher haben einen hohen Wirkungsgrad und können mit zahlreichen Verstärkern betrieben werden. Alle Klipsch-Lautsprecher sind 8-Ohm-kompatibel und können hohe Schallpegel mit geringer Verzerrung wiedergeben. Aufgrund des hohen Ausgangspegels, den Klipsch-Lautsprecher wiedergeben können, sollten Sie den Lautstärkeregler mit Bedacht einsetzen. Übermäßige Lautstärke über längere Zeiträume hinweg kann Ihr Hörvermögen permanent schädigen. Eine Überbelastung Ihres Verstärkers kann auch die Lautsprecher beschädigen. Fragen Sie Ihren Fachhändler, ob Ihr Verstärker für Ihren Einsatzzweck geeignet ist. Wir wollen, dass Sie einen lebenslangen Hörgenuss haben.

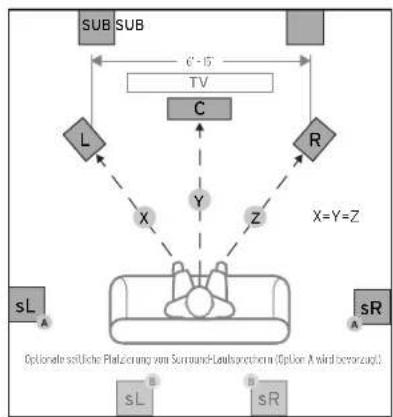

ABBILDUNG 1 LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH


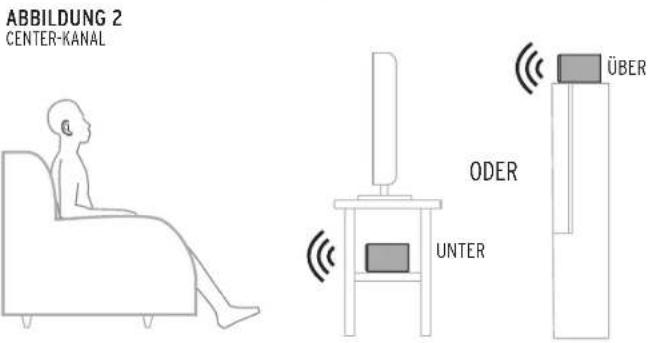

ABBILDUNG 2 CENTER-KANAL ODER ÜBER UNTER

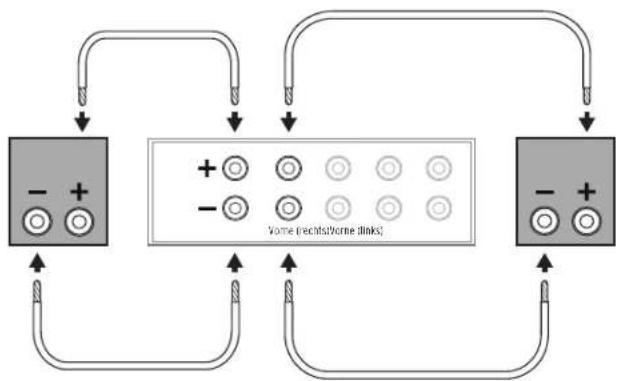

ABBILDUNG 3 STANDARDANSCHLÜSSE


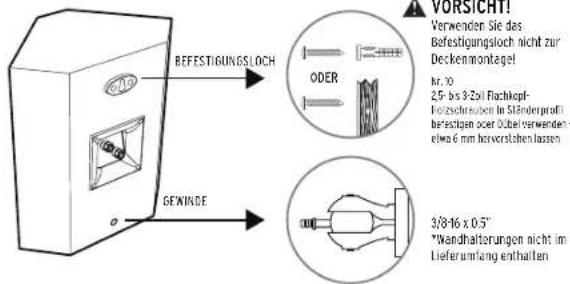

ABBILDUNG 4 WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERN

BEFESTIGUNGSLOCH GENINDE ODER VORSICHT! Verwenden Sie das Befestigungslach nicht zur Deckenmontagel br. 10 2,5- bis 3,2σ Flachkopf- florzschreuben im Ständerprofil befestigen oder Odbet verwenden- elwa 6 mm horvorslehen lassen 3/8:16 x 0,5" "Wandhalturungen nicht im Lieferumfang enthalten

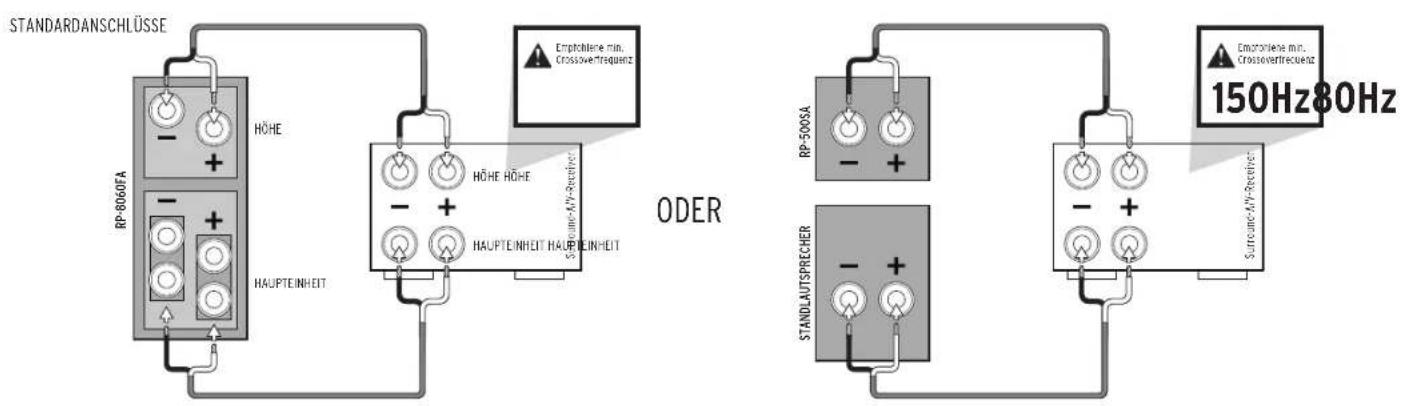

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA ODER ODER SURROUND LAUTSPRECHER AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR 3 ssL 1 AFL 1 90°-120° 30° 20°-50° 3 ssR 2 ARL 2 2 ARR 2 4 RSL RsR SUB SUB TV C TV

LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

REFERENCE PREMIERE MIT DOLBY ATMOS® TECHNOLOGIE

Der RP-500SA kann jeder Gruppe passiver Lautsprecher hinzugefügt werden.

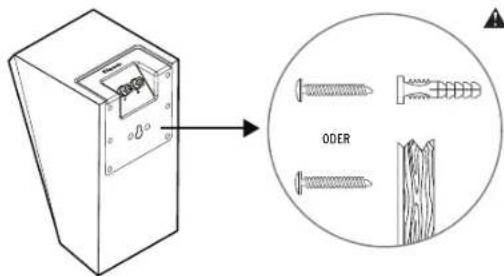

WANDBEFESTIGUNG VON SURROUND-LAUTSPRECHERNELEVATION-LAUTSPRECHER

Verwenden Sie das Befestigungsloch nicht zur Deckenmontage!

kr. 10 25- bis 3-Zoll Flachkopf- Holzschreuben in Ständerprofil berestigen oder Obel verwenden - elwa 6 mm hervorstehen lassen

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
