Especificaciones técnicas	Altavoz central de 4 vías, 2 altavoces de graves de 4 pulgadas, 1 altavoz de medios de 4 pulgadas, 1 tweeter de titanio de 1 pulgada
Impedancia	8 Ohmios
Potencia máxima	400 vatios
Respuesta de frecuencia	80 Hz - 25 kHz
Dimensiones	25,4 cm x 61 cm x 20,3 cm
Peso	9,07 kg
Uso recomendado	Ideal para sistemas de cine en casa y configuraciones de audio de alta gama
Mantenimiento	Limpie regularmente con un paño suave, evite la humedad excesiva
Seguridad	No exponer a temperaturas extremas o humedad, usar con amplificadores compatibles
Información general	Compatible con sistemas Dolby Atmos, acabado de madera de alta calidad

Preguntas frecuentes - Reference Premiere RP404C KLIPSCH

1Cómo conecto el KLIPSCH Reference Premiere RP404C a mi sistema de audio?

Para conectar el KLIPSCH Reference Premiere RP404C, use cables de altavoz de calidad y conectelos a los terminales del altavoz y a su amplificador o receptor de audio. Asegrese de respetar la polaridad (+ y -) al conectar.

1Cue1les son las dimensiones del KLIPSCH Reference Premiere RP404C?

El KLIPSCH Reference Premiere RP404C mide aproximadamente 61,6 cm de ancho, 20,3 cm de alto y 25,4 cm de profundidad.

1Cue1l es la potencia recomendada para el KLIPSCH Reference Premiere RP404C?

La potencia recomendada para el KLIPSCH Reference Premiere RP404C es de 100 a 400 vatios por canal, con una impedancia nominal de 8 ohmios.

1Cf3mo debo posicionar el KLIPSCH Reference Premiere RP404C para obtener el mejor sonido?

Para un sonido ptimo, coloque el KLIPSCH Reference Premiere RP404C en el centro de su configuracif3n de audio, idealmente a la altura de los odos cuando este9 sentado, y alejado de las paredes para evitar reflexiones no deseadas.

1Es compatible el KLIPSCH Reference Premiere RP404C con Dolby Atmos?

Sed, el KLIPSCH Reference Premiere RP404C puede usarse en una configuracif3n Dolby Atmos como altavoz central para complementar un sistema surround.

1Cf3mo limpio mi KLIPSCH Reference Premiere RP404C?

Para limpiar el KLIPSCH Reference Premiere RP404C, use un pao suave y seco para quitar el polvo. Evite los productos quedmicos abrasivos que puedan daar el acabado.

1Que9 debo hacer si no escucho sonido proveniente del KLIPSCH Reference Premiere RP404C?

Primero, verifique las conexiones de los cables de los altavoces para asegurarse de que este9n bien conectados. Luego, revise la configuracif3n de su receptor de audio para asegurarse de que el altavoz este9 activado y configurado correctamente.

1El KLIPSCH Reference Premiere RP404C tiene garanteda?

Sed, el KLIPSCH Reference Premiere RP404C generalmente este1 cubierto por una garanteda limitada, pero la duracif3n y las condiciones pueden variar. Consulte el manual de usuario para me1s detalles.

MANUAL DE USUARIO Reference Premiere RP404C KLIPSCH

1) el estándar, la referencia, el punto de comparación
2) la encarnación del legendario sonido Klipsch

FUERTE Y ORGULLOSO DESDE 1946

En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de trompeta patentada y los principios acústicos que constituyen la fuerza impulsora de nuestro altamente aclamado sonido distintivo. Hoy en día, seguimos siendo fieles a la visión de PWK y aplicamos la mayor parte de un siglo de sudor y genio a todos los productos que hacemos. Estos altavoces son el resultado de nuestras décadas de obsesión con la perfección del sonido. Sienta la potencia, el detalle y la emoción de los Reference de Klipsch.

Somos los guardianes del sonido Keepers of the Sound ^® .

ESPAÑOL

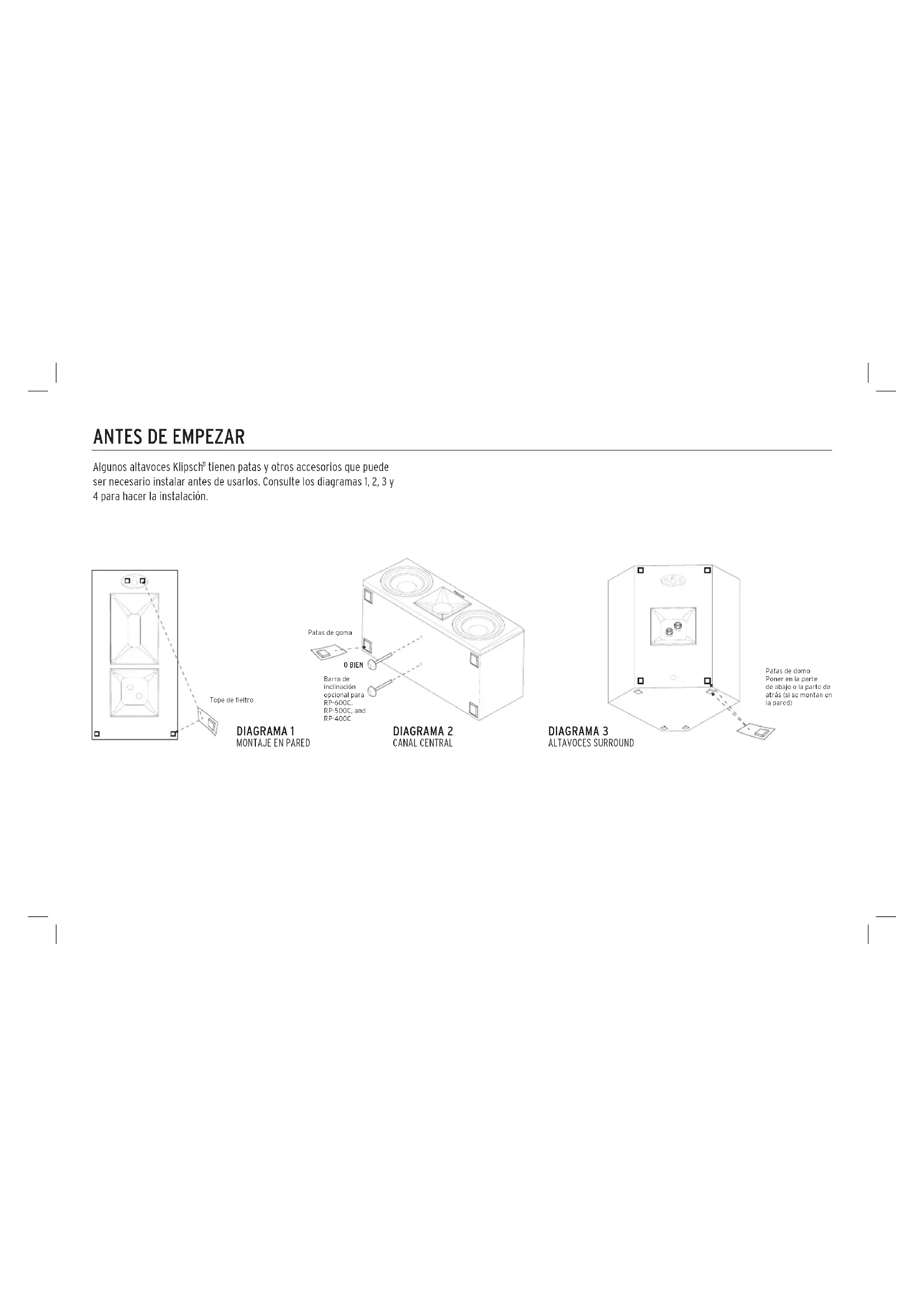

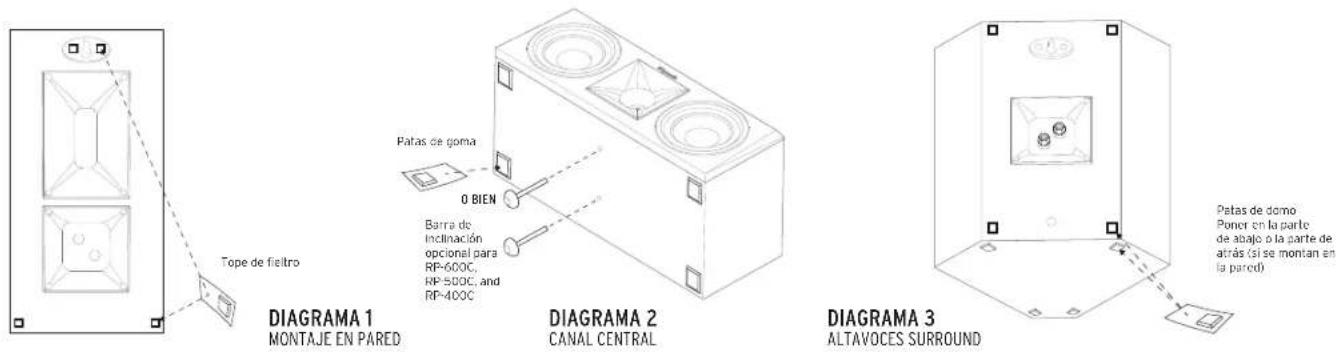

Algunos altavoces Klipsch ^a tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2, 3 y 4 para hacer la instalación.

UBICACIÓN EN LA SALA CONEXIONES

Altavoces de canal principal izquierdo y derecho. Para obtener la mejor fidelidad, Klipsch Group, Inc (KGI) sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 61 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. En las figuras 1 y 3 hay detalles de conexión y ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para ubicar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Altavoces de canal surround trasero. Los altavoces surround WDST de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para recrear la sensación de espacio y ambiente que proporcionan muchas de las tecnologías surround de hoy en día. En las figuras 1, 2 y 3 hay detalles de conexión y ubicación.

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Los modelos de Reference Premiere RP-8060FA, RP-8000F, RP-6000F, RP-5000F, RP-4000F y RP-160M tienen terminales dobles. Si se hacen conexiones de un solo cable, la barra conectora de terminal debe dejarse en posición. Si hacen conexiones de cableado doble o amplificación doble, la barra conectora de terminal de debe retirar Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8 y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

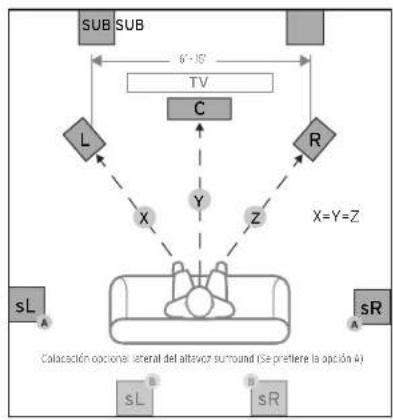

FIGURA 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN
    note right of A "6'-18"
    note right of H "Colocación ocholes: lateral del altevor surround (Se prefere la opción 4)"

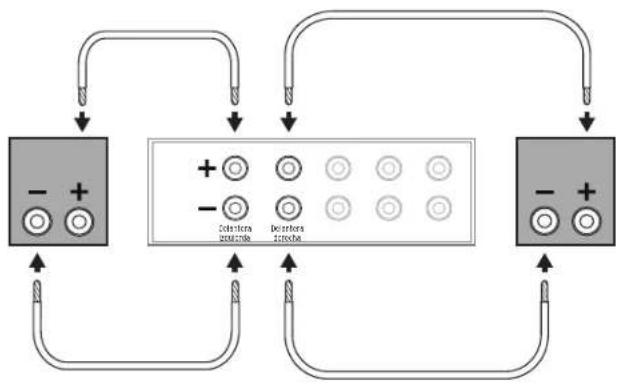

FIGURA 3 CONEXIONES ESTÁNDAR


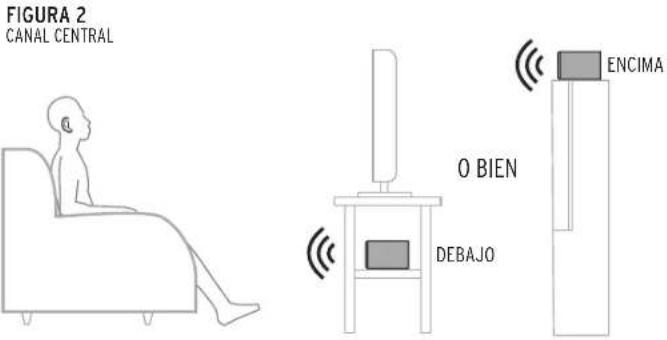

FIGURA 2 CANAL CENTRAL O BIEN DEBAJO ENCIMA

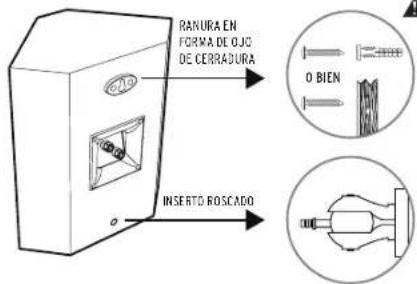

FIGURA 4 MONTAJE DE LOS ALTAVOCES SURROUND EN LA PARED

RANURA EN FORMA DE OJO DE CERRADURA O BIEN INSERTO ROSCADO

PRECAUCIÓN

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 a de 2.5 pig, a 3 pig, de cabeza troncocénica para madera Núntelos en un peral de percel o utilice ancias. Deje expuesto 1/4 de pig.

3/8 plg. -16 *No se incluyen los soportes de pared

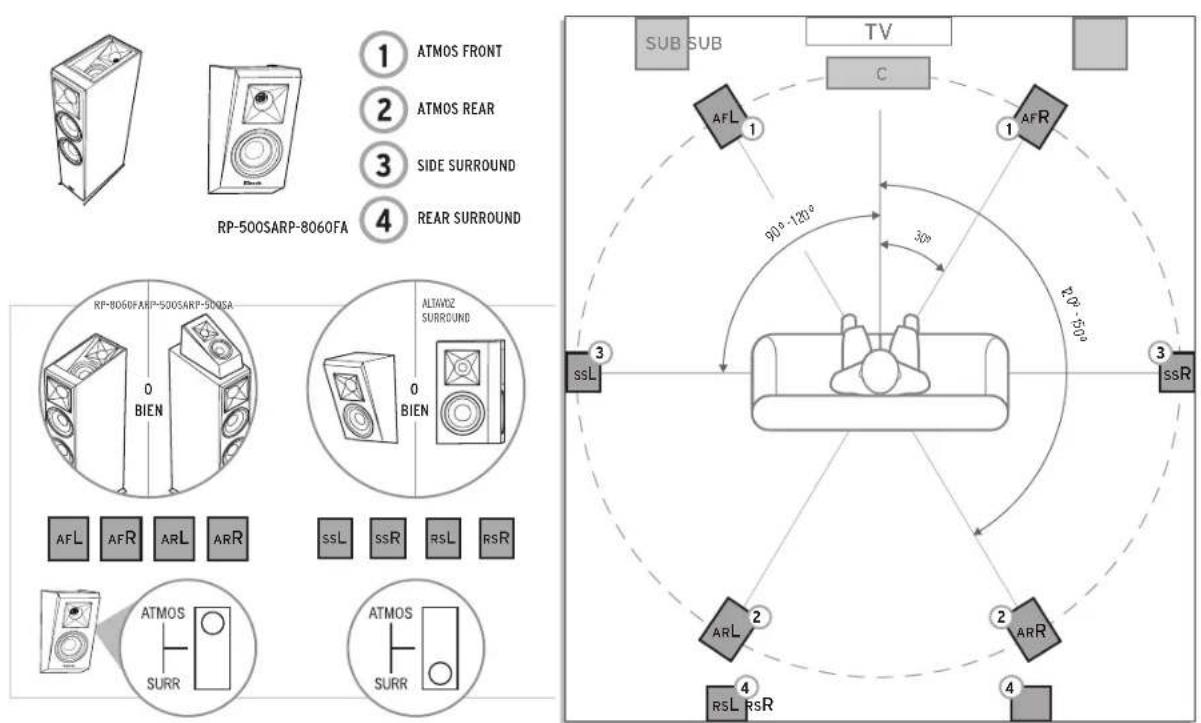

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

1 ATMOS FRONT 2 ATMOS REAR 3 SIDE SURROUND 4 REAR SURROUND RP-500SARP-8060FA RP-8060FARP-500SARP-500SA 0 BIEN 0 BIEN ALTMWZ SURROUND AFL AFR ARL ARR ssL ssR RsL RsR ATMOS SURR ATMOS SURR 3 ssL 1 AFL 1 90°-120° 30° 20°-50° 3 ssR 2 ARL 2 2 ARR 2 4 RSL RsR SUB SUB TV C TV

UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

ALTAVOCES REFERENCE PREMIERE CON TECNOLOGÍA ATMOS DE DOLBY

El RP-500SA se puede agregar a cualquier configuración de altavoz pasivo.

No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

Tornillos N° 10 o de 2,5 pig. a 3 pig. de cabeza troncocónica para madera Múneños en un peral de percel o utilice anclas. Deje expuesto 1/4 de pig.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca ni detergentes fuertes ni limpiadores abrasivos o a base de solvente. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

REGISTRO DEL PRODUCTO

Registre su producto en línea en at www.klipsch.com/register

- Manténgase al día sobre nuevos productos y promociones.

- Sus datos personales nunca serán vendidos.

- Estos datos de registro no son para propósitos de garantía.

Guarde su recibo para hacer reclamaciones de garantía.
