Tipo de produto	Parafusadeira-furadeira sem fio
Marca	Maktec
Modelo	MT071
Uso principal	Perfurar e aparafusar em madeira, metal e plástico
Capacidade de perfuração em aço	13 mm
Capacidade de perfuração em madeira	36 mm
Capacidade de aparafusamento (parafuso para madeira máx)	6 mm x 75 mm
Velocidade sem carga (alta)	0 - 1 400 min⁻¹
Velocidade sem carga (baixa)	0 - 400 min⁻¹
Torque de aperto	17 posições ajustáveis + modo perfuração
Mandril	Sem chave, abertura por rotação do mandril
Alimentação	Bateria de íon-lítio 18 V CC
Peso líquido (com bateria)	1,7 kg
Comprimento total	223 mm
Sentido de rotação	Inversor (avanço/recuo) com posição neutra
Mudança de velocidade	2 velocidades (alavanca na parte superior)
Segurança	Sistema de proteção da bateria (sobrecarga, superaquecimento, descarga)
Nível sonoro	Pressão sonora ≤ 70 dB(A), incerteza 3 dB(A)
Vibrações	Valor total ≤ 2,5 m/s², incerteza 1,5 m/s² (perfuração em metal)
Normas	Em conformidade com CE, EN60745
Manutenção	Limpar com um pano seco, sem solventes. Reparos por centro autorizado Makita.
Acessórios incluídos	Pontas, brocas, bateria e carregador (não especificado, a verificar)

Perguntas frequentes - MT071 Maktec

Como instalar a bateria na parafusadeira Maktec MT071?

Alinhe a lingueta da bateria com a ranhura dentro do corpo, deslize até ouvir um clique. Certifique-se de que a parte vermelha no botão não está mais visível, caso contrário a bateria não está travada.

O que fazer se a bateria não segura a carga?

Recarregue a bateria antes que ela esteja completamente descarregada. Evite sobrecarregá-la. Se o tempo de uso permanecer curto, substitua a bateria.

Como ajustar o torque de aperto?

Gire o anel de ajuste para alinhar o número desejado (1 a 16) com o índice. O torque é mínimo no 1, máximo no 16. O símbolo de perfuração desativa a embreagem.

Posso usar a parafusadeira para perfurar metal?

Sim, use uma broca adequada e lubrificante de corte (exceto para ferro e latão). Comece com um entalhe com punção para evitar deslizamento.

Como mudar o sentido de rotação?

Pressione a alavanca do inversor: lado A para rotação horária, lado B para anti-horária. Mude o sentido apenas quando a ferramenta estiver completamente parada.

O que fazer se a parafusadeira parar bruscamente durante o uso?

Isso é devido ao sistema de proteção da bateria. Solte o gatilho, remova a bateria, elimine a causa da sobrecarga e reinicie. Deixe esfriar se a bateria estiver quente.

Como fazer a manutenção da parafusadeira Maktec MT071?

Limpe com um pano seco. Nunca use gasolina, diluente ou álcool. Os reparos devem ser feitos por um centro autorizado Makita com peças originais.

Qual é a capacidade máxima de aparafusamento em madeira?

Parafusos para madeira até 6 mm de diâmetro e 75 mm de comprimento. Para melhor resultado, faça um pré-furo conforme a tabela no manual.

Como mudar a velocidade?

Desligue a ferramenta e mova a alavanca de mudança de velocidade para a posição "1" (velocidade reduzida) ou "2" (alta velocidade). Não acione a alavanca durante o funcionamento.

Qual é o peso da parafusadeira MT071?

O peso líquido é de aproximadamente 1,7 kg com bateria (de acordo com o procedimento EPTA 01/2003).

MANUAL DE UTILIZADOR MT071 Maktec

DESCRIPCION DEL FUNCIONAMIENTO

PRECAUCION:

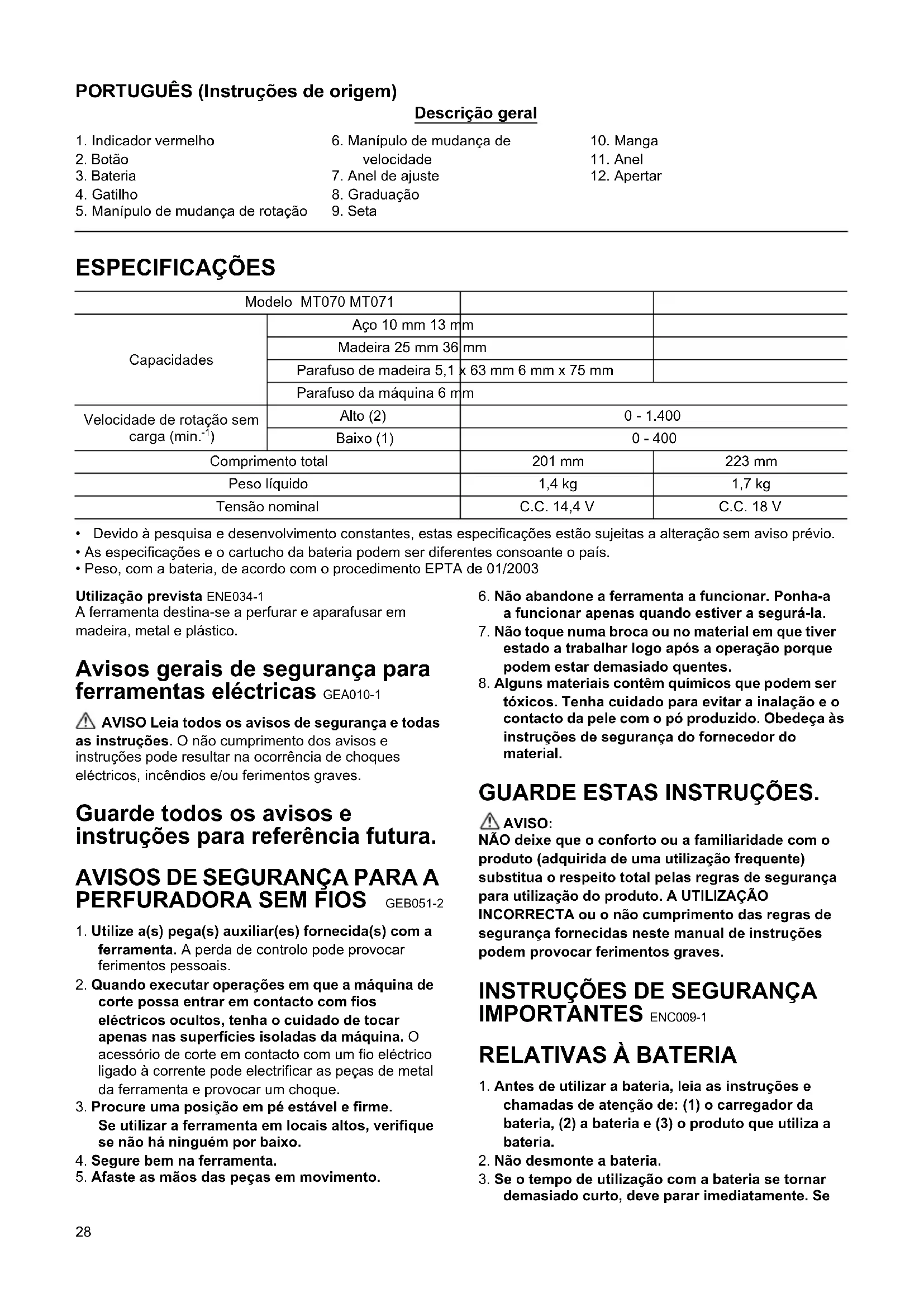

PORTUGUES (Instruções de origem)

Descrição geral

1. Indicador vermelho

2. Manipulo de mudança de

3. Manga

2.Botao

velocidade

1. Anel

2. Bateria

3. Anel de ajuste

4. Apertar

5. Gatilho

6. Graduação

7. Manipulo de mudança de rotação

8. Seta

ESPECIFICAções

Modelo MT070 MT071
Capacidades	Aço 10 mm 13 m	m
	Madeira 25 mm 36	mm
	Parafuso de madeira 5,1	x 63 mm 6 mm x 75 mm
	Parafuso da boaquina 6 m	mm
Velocidade de rotação sem)carga (min. \( ^{-1} \))	Alto (2)	0 - 1.400
	Baixo (1)	0 - 400
Comprimento total		201 mm	223 mm
Peso líquido		1,4 kg	1,7 kg
Tensão nominal		C.C. 14,4 V	C.C. 18 V

• Devido à pesquisa e desenvolvimento constantes, estas espécificações estáu sujeitas a alteração sem avis prévio.
• As especificações e o cartucho da bateria pode ser differsentes consoante o País.
• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003

Utilização prevista ENE034-1

A ferramenta destinia-se a perfurar e aparafusar em

madeira, metal e plastico.

Avisos gerais de segança para ferramentas electrolyicas GEA010-1

AVISO Leia todos os avisos de segurarca e todas

as instruções. O não cumprimento dos avisos e

instruções pode resultar na occurência de Choques

Guarde todos os avisos e instruções para referencia futura.

AVISOS DE SEGURANÇA PARA A PERFURADORA SEM FIOS GEB051-2

1. Utilize a(s) pega(s) auxiliar(es) fornecida(s) com a ferramenta. A perda de controlo pode provocar ferimentos pessoas.
2. quando executar operações em que a boaquina de corte possa entra em contacto com fios electricos ocultos, tenha o cuidado de tocar apenas nas superficies isoladas da boaquina. O acessario de corte em contacto com um fio electrico ligado à corrente pode electrificar as peças de metal da ferramenta e provocar umCHOE
3. Procure uma posicao em pe estavel e firme. Se utilizear a ferramenta em locais altos, verifique se nao ha ninguem por baixo.
4. Secure bem na ferramenta.

5. Afaste as maoas das peças em movimento.

6. Não abandone a ferramenta a funciona. Ponha-a funcional apenas quando estiver a segura-la.

7. Não toque numa broca ou no material em que tiver estado a trabalho logo après a operação porque pode estar demasiado quentes.
8. Alguns materiais contém químicos que podem ser tóxicos. Tenha cuidado para fazer a inalação e o contacto da pele com o po produzido. Obedeca às instruções de segança do fornecedor do material.

GUARDE ESTAS INSTRUÇÉS.

AVISO:

NÃO deixe que o comporto ou a familiaridade com o produit (adquirida de uma utilização frequente) substitua o respeito total pelas regras de segurar para utilizesçao do produits. A UTILIZACAO INCORRECTA ou o não cumprimento das regras de segurar fornecidas neste manual de instruções podem provocar ferimentos graves.

INSTRUÇÉS DE SEGURANÇA IMPORTANTENCO09-1

RELATIVAS À BATERIA

1. Antes de utiliser a bateria, leia as instruções e chamadas de atenção de: (1) o carregarador da bateria, (2) a bateria e (3) o produto que utilizes a bateria.
2. Nao desmonte a bateria.
3. Se o tempo de'utilisation com a bateria se tornar demasiado curto, deve parar imeditamente. Se

continuar, pode causar sobreaquecido, incendio e mesmo explosão.

1. Se o electrólito entrada em contacto com os olhos, enchague-os com água limpa e consulte imeditamente ummedicalo.Os ricos incluem perda de visão.

2. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais conduçõesarem emcontacto com os TERMINais da bateria.
(2) Evite guardar a bateria juntamente com outros objectos de metal como moedas, por exemple.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito na bateria pode Criar uma grande)cargaelectrica,sobreaquecimento,fogo e uma quebra da corrente.
6. Não guarde a ferramenta e a bateria em locais onde a temperatura possa atingir ou excesser 50^
7. Não incinere a bateria, nem mesmo se esta estiver irremediamente danificada ou completeness gasta. Pode explodir e fazer um incério.
8. Não a deleixe cair e evite oCHOque com outros objectos.
9. Nao utilize uma bateria danificada.

GUARDE ESTAS INSTRUÇÉS.

Suggestoes para o maior de tempo de vida da bateria

1. Não espere que a bateria se gaste completeness para voltar a correção-la. Pare a ferramenta e corregue a bateria sempre que detectar um baixo;nível de energia.
2. Nunca volta a carregar uma bateria ja completenesscarregada. Ocarregamento excessivo diminui o tempo de vida das baterias.
3. Carregue a bateria em locais onde a temperatura se situe entre 10^ e 40^ (50^ - 104^) . Se a bateria estiver quente, deixe-a arrefecer antes de iniciar o carreamento.

DESCRÉÇÃO DO FUNCIONAMENTO

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada e que a bateriaia foi removida antes de proceder a ajustes ou testar acessórios.

Inserir ou retiring a bateria (Fig.1)

• Desligue sempre a ferramenta antes de instalar ouurar a bateria.
• Paraletalbateria,mantenha premidoobotao na.
  frente da bateria e puxe.
• Para instalar a bateria, alinke a respectiva saliência com a calha do compartmento e encaixe-a suavamente. Insira-a completeness até fixar em posicao com um clique. Se ainda estiver visivel o indicator vermelho na parte superior do botão, não está bem encaixado. Insira-a completeness, até

deixar de ver o indicator vermelho. Caso contrario, pode cair da ferramenta e causar ferimentos em si, ou em algoém que esteja perto de si.
- Não exerça para ao instalar a bateria. Se não encaixar fácilmente é porque não está correctamente posicionada.

Sistema de proteção da bateria

A bateria está equipada com umsystema de proteção, que des Liga automaticamente a alimentação, augmentando a vidautil.

A ferramenta para durante o funciona quando a ferramenta e/ou bateria são colocados sob as situacoes seguiñes. Tal é causado pela activação doSYSTEMA de proteção e não constitui uma avaria da ferramenta.

• Quando a ferramenta estiver sobrecarregada: Solte o gatilho, retire a bateria e elimine a origem da sobrecarga e, de seguida, prima novamente o gatilho para reiniciar.
• Quando as celulas da bateria aquecem: Se o gatilho for actionado, o motor permanece parado. Pare a utilizesao da ferramenta e arrefeca a bateria.
• Quando a capacité restante da bateria ficar frac: Se premir o gatilho, o motor liga novamente mas para antes pouco tempo. Neste caso, para impedir uma sobredescarga, retire a bateria da ferramenta e corregue-a.

O gatilho/interruptor (Fig. 2)

PRECAUÇA:

• Antes de inserir a pilha na ferramenta, verifique se o gatilho está a functionar correctamente e se regressa a posicao "OFF" quando o solta.

Para por a ferramenta a functionar, prima o gatilho. A velocidade da ferramenta augmente com a pressao exercida no gatilho. Para parar a ferramenta, solte o gatilho.

Inverter a direcção da rotação (Fig. 3)

Esta ferramenta tem um interruptor que permite inverter a direcção da rotação. Rode o interruptor a partir da posicao A no sentido dos ponteiros do relógio, ou a partir da posicao B no sentido contrário ao dos ponteiros do relógio.

Se o interruptor estiver na posicao neutra, o gatilho nao podera ser premido.

PRECAUÇA:

• Verifique sempre a direcionção da rotação antes da的操作ção.
• Este interruptor deve ser'utilizzato apenas quando a ferramenta estiver completenessmente parada. Se alterar a direcção da rotação antes da ferramenta ter parado pode avariá-la.
• quando a ferramenta não estiver a funcionar coloque o interruptor na posicao neutra.

Alteracao da velocidade (Fig. 4)

Para alterar a velocidade, primeiro desluge a ferramenta e, em seguida, colocque o Manipulo de mudança de velocidade na posicao "2" para uma velocidade alta, e na posicao "1" para uma velocidade baixa. Certifique-se de

que o Manipulo de mudança de velocidade está na posicao desejada antes de por a ferramenta ariasconar. Seleciona a velocidade adequada ao trabalho que vai executar.

PRECAUÇA:

• Certifique-se de que o Manipulo de mudança de velocidade fica colocado na posicao correcta. Se puser a ferramenta a funcionar com o Manipulo de mudanca de velocidade numa posicao indefinida entre as posicaoes "1" e "2", a ferramenta pode avariar-se.
• Não utilize o Manipulo de mudança de velocidade com a ferramenta em precisamento. Podeavariar a ferramenta.

Ajuste da torção (Fig. 5)

O binário de aperto tem 17 posições que podem ser reguladas com o anel de ajuste, alinhando as graduações relativamente ao ponteiro existente no corpo da ferramenta. A posção minima corresponde ao alinhamento da seta com o número 1, e a posção maior ao alinhamento do ponteiro com o indicator

A embarraiagem patinará a variedes níveis de binário quando o definido no número 1 a 16. A embarraiagem foi acontebida para não patinar no indicator

Antes da operação propriamente dita, execute um teste; pode utilize um pedao desnecessário do mesmo material para determinar o;nível adequado para o caso em particular.

MONTAGEM

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida, antes de efectuar qualquer operacao na ferramenta.

Instalar ou retiring brocas (Fig. 6)

Segure o anel e rode a manga no sentido contrario ao dos ponteiros do relógio paraAbrir as garras do mandril. Introduza a broca no mandril, até ao fundo. Segure o anel com firmeza e rode a manga no sentido dos ponteiros do relógio para aperture o mandril.

Para retirar a broca, segure o anel e rode a manga no sentido contrario ao dos ponteiros do relógio.

FUNCTIONAMENTO

PRECAUÇA:

• Introduza sempre o cartucho da bateria até ao fazer, até que encaixe. Se ainda estiver visível o indicator vermelho na parte superior do botão, não está bem encaixado. Insira-a completeness, até deixar de ver o indicator vermelho. Caso contrário, pode cair da ferramenta e fazer ferimentos em si, ou em algoém que esteja perto de si.

Funcao de aparafusamento (Fig. 7)

PRECAUÇA:

• Ajuste o anel para um nível adequado ao trabalho.
  Coloque o acessório de chave de fendas e aperte. Ponha a ferramenta aFUNCTIONAR A Uma Velocidade baixa e vao augmentando gradualmente. Liberte o gatilho assim que o tambor parar de rodar.

PRECAUÇA:

• Certifique-se de que o acessório está bem colocado, para que não se danífique.

NOTA:

• Em madeira, faça um orifácio piloto no punto pretendido para tornar a perfuração mais fácil e evaporar que amadeira estale. VerGRAMico.

Diâmetro nominal da perfuração emmadeira(mm)	Tamanho recomendado para o orício piloto(mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

Funcao de perfuração

Primeiro ajuste o anel de modo a alinhar o ponteiro com a marca Depois faça o segunte.

Perfuracao emmadeira

Se perfurar madeira, para obter osmelhos resultados utilize brocas de madeira com uma ponta de parafuso. A ponta de parafuso torna a perfuração mais fácil, fazendo a broca penetrar o material.

Perfuração em metal

Para registrar que a broca salte ao,inicair a perfuração,crie也是非常 um orificio piloto com um cinzel e um martelo, noisko que deseja perfurar. Coloque a ponta da broca no orificio piloto e inicia a perfuração.

Utilize um lubrificante de corte para perfurar metais.
Excepto em ferro e latao, que devem ser perfurados a seco.

PRECAUÇA:

• Se exercer demasiada para sobre a ferramenta, a velocidade de perfuração não augmente. Naorda, o excesso de forca acabará apenas por danificar a ponta da broca, diminuir o desempinho da ferramenta e diminuiro o seu tempo de vida funcional.
• No inico da perfuração ja é exercida uma enorme forca na broca e na和个人a ferramenta. Mantenha a ferramenta firme e concentre-se no posicionamento da broca no inico da perfuração.
• Uma broca encravada pode ser removida com dificuldade invertendo o sentido da rotação na ferramenta. No entanto, deve ter cuidado porque a ferramenta pode exercer uma但对于a para这只是 no estiver bem segura.
• Quando trabajo em peças preocupas fixe-as num torno ou num dispositivo similar.
• Se mantiver a ferramenta a functionar ininterruptamente até a bateria se gastrar completeness, deixe-a em repouso durante 15关键时刻s antes de substituir a bateria.

MANUTENÇA

PRECAUÇÂO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção.
• Nunca utilize gasolina, benzina, diluente, ℃alcool ou semelhante. Podem formar-se descoloracoes, deformacoes ou fissuras.

Para fazer os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados,utilizando sempre peças de substituição Makita.

Ruido

ENG905-1

Os niveis acusticos ponderados A típicos foram determinados segudo a EN60745:

Nível de pressão sonora (L_pA) : 70 dB (A) ou menos. Incerteza (K): 3 dB (A)

O[nivel de ruido quando em functiOnamento pode exceder os 80 dB (A).

Use proteção para os ouvidos.

Vibração

ENG900-1

O valor total da vibração (soma triaxial de vectores) foi determinado segudo a EN60745:

Modo de trabajo: perfuracao em metal Emissao de vibrationao (a_h,D) .. 2,5m / s^2 ou menos Incerteza (K): 1,5 m/s2

ENG901-1

• O valor da emissão de vibração declarado foi medico de acordo com o método de teste padrão e pode ser realizado para comparar uma ferramenta com outras.
• O valor da emissão de vibração declarado pode也是非常 ser utilizes numa avaliacao preliminar de exposicao.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta eletrica pode serDIFFERente do valor de emissão declarado, dependendo da forma como a ferramenta éutilizada.
• Certifique-se de que identifica medidas de segurar, para proteger o operador, que são baseadas numa estimativa de exposicao nas condições reais de utilizesao (tendo em conta todas as partes do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a travaHar ao ralenti,重点领域 do tempo de utilizesao).

Apenas para os Países europeus Déclaration de conformidade CE

ENH101-15

A Makita Corporation, na calidad do fabricante responsavel, declara que a(s) máquina(s) Makita seguinte(s):

Designação da boa:

Furadeira/ Parafusadeira a Bateria

são produzidas em série e

estão em conformidade com as Direcitas Europeias

següntes:

2006/42/EC

E são fabricadas de acordo com as normas ou os documents padronizados seguentes: EN60745

A documento农业科技 é mantida pelo mesmo representante autorizzato na Europa, que é:

Makita International Europe Ltd.
