MT071 - Skruetrækker Maktec - Gratis brugsanvisning og manual

Produkttype	Trådløs skruemaskine/boremaskine
Mærke	Maktec
Model	MT071
Hovedanvendelse	Bore og skrue i træ, metal og plastik
Borekapacitet stål	13 mm
Borekapacitet træ	36 mm
Skruekapacitet (maks. træskrue)	6 mm x 75 mm
Tomgangshastighed (høj)	0 - 1 400 min⁻¹
Tomgangshastighed (lav)	0 - 400 min⁻¹
Momentindstilling	17 justerbare positioner + borefunktion
Borepatron	Nøglefri, åbning ved rotation af hylsteret
Strømforsyning	Lithium-ion batteri 18 V DC
Nettovægt (med batteri)	1,7 kg
Samlet længde	223 mm
Rotationsretning	Vender (frem/tilbage) med neutral position
Gearskifte	2 gear (håndtag på toppen)
Sikkerhed	Batteribeskyttelsessystem (overbelastning, overophedning, afladning)
Støjniveau	Lydtryk ≤ 70 dB(A), usikkerhed 3 dB(A)
Vibrationer	Samlet værdi ≤ 2,5 m/s², usikkerhed 1,5 m/s² (boring i metal)
Standarder	CE-overensstemmelse, EN60745
Vedligeholdelse	Rengør med en tør klud, ingen opløsningsmidler. Reparationer hos Makita-godkendt servicecenter.
Medfølgende tilbehør	Bits, bor, batteri og oplader (ikke specificeret, skal kontrolleres)

Ofte stillede spørgsmål - MT071 Maktec

Hvordan installeres batteriet på Maktec MT071 skruemaskinen?

Juster batteriets tappe med sporet indvendigt i huset, og skub det ind, indtil det klikker. Sørg for, at den røde del på knappen ikke længere er synlig, ellers er batteriet ikke låst.

Hvad gør jeg, hvis batteriet ikke holder opladningen?

Oplad batteriet, før det er helt afladet. Undgå at overoplade det. Hvis brugstiden forbliver kort, skal du udskifte batteriet.

Hvordan indstilles momentet?

Drej justeringsringen for at indstille det ønskede nummer (1 til 16) på indekset. Momentet er minimalt ved 1, maksimalt ved 16. Bore-symbolet deaktiverer koblingen.

Kan jeg bruge skruemaskinen til at bore i metal?

Ja, brug et passende bor og skæreolie (undtagen til jern og messing). Start med et prikhul for at forhindre glidning.

Hvordan ændres rotationsretningen?

Tryk på venderhåndtaget: side A for medurs rotation, side B for modurs. Skift kun retning, når værktøjet er helt standset.

Hvad gør jeg, hvis skruemaskinen stopper pludseligt under brug?

Det skyldes batteribeskyttelsessystemet. Slip udløseren, fjern batteriet, fjern overbelastningsårsagen, og start igen. Lad det køle af, hvis batteriet er varmt.

Hvordan vedligeholder jeg Maktec MT071 skruemaskinen?

Rengør med en tør klud. Brug aldrig benzin, fortynder eller alkohol. Reparationer skal udføres af et Makita-godkendt servicecenter med originale dele.

Hvad er den maksimale skruekapacitet i træ?

Træskruer op til 6 mm i diameter og 75 mm i længde. For bedste resultat, forbor i henhold til tabellen i vejledningen.

Hvordan skifter man gear?

Sluk for værktøjet, og flyt derefter gearskiftehåndtaget til position "1" (lav hastighed) eller "2" (høj hastighed). Aktiver ikke håndtaget under drift.

Hvad er vægten af MT071 skruemaskinen?

Nettovægten er ca. 1,7 kg inklusive batteri (i henhold til EPTA-procedure 01/2003).

BRUGSANVISNING MT071 Maktec

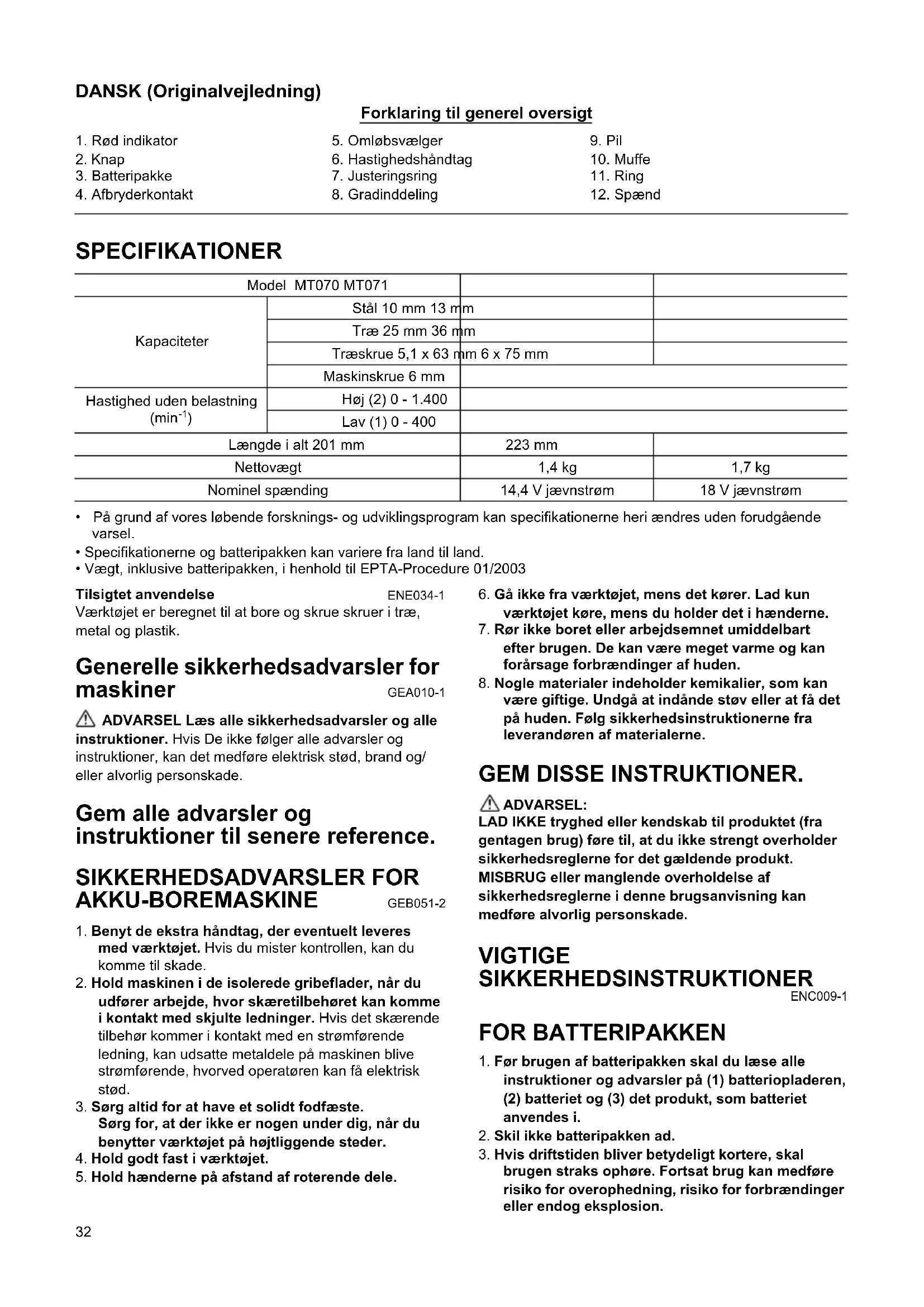

DANSK (Originalvejledning)

Forklaring til generel oversigt

1. Rqd indicator

2. Omləbsvælger

3. Pil

4. Knap

5. Hastighedshandtag

6. Muffe

7. Batteripakke

8. Justeringsring

9. Ring

10. Afbryderkontakt

11. Gradinddeling

12. Spænd

SPECIFICATIONER

Model MT070 MT071
Kapaciteter	Stål 10 mm 13 mm
	Træ 25 mm 36 mm
	Træskrue 5,1 x 63 mm 6 x 75 mm
	Maskinskrue 6 mm
Hastighed Eden belastning (min-1)	Høj (2) 0 - 1.400
	Lav (1) 0 - 400
Længde i alt 201 mm		223 mm
Nettovægt		1,4 kg	1,7 kg
Nominal spænding		14,4 V nævnstrøm	18 V nævnstrøm

• På grund af vores lobe forsknings- og udvikingsprogram kan specifikationerne heri ændres ut den forudgående varsel.
• Specificationerne og batteripakken kan variere fra land til land.
  Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003

Tilsigtet anvendelse

ENE034-1

Værktøjet er beregnet til at bore og skrue skruer i træ, metal og plastik.

Generelle sikkerhedsadvarsler for maskiner

1. Benyt de ekstra handtag, der eventuelt leveres med varktojet. Hvis du mister kontrollen, kan dukommen til skade.
2. Hold maskinen i de isolerede gribeflader,RARY du udforer arbejde, hvor skaretilbehoret kan komme i Kontakt med skjulte ledninger. Hvis det skarende tilbehorekommer ikontakt med en strmforende ledning, kan udsatte metaldele pa maskinen blive strmforende, hvorved operatoren kan falelektrisk stod.
3. Sorg altid for at have et solidt fodfeste. Sorg for, at der ici er nogen under dig, nr du benyttter værktoget pa higtliggende steder.
4. Hold godt fast i varktojet.

5. Hold hænderne på afstand af roterende dele.

6. Gå ikke fra værktøjt, mens det kører. Lad kun værktøjt køre, mens du holder det i hænderne.

7. Rör参加会议的。
8. Nogle materialer indeholder kemikalier, som kan vare giftige. Undga at indande stov erler at fa det paHUDen.Folg sikkerhedsinstruktionerne fra leverandoren af materialerne.

GEM DISSE INSTRUKTIONER.

ADVARSEL:

LAD IKKE tryghed aller kendskap til produitet (fragentagen brug) fere til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produit.

MISBRUG aller manglende overholdelse af sikkerhedsreglerne i donne brugsanvisning kan medfore alvorlig personskade.

VIGTIGE

SIKKERHEDSINSTRUCTUCTIONER

ENC009-1

FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du lese alle instruktioner og advarsler pa (1) batteriopladeren, (2) batteriet og (3) det produit, som batteriet anvendes i.
2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal brugen straks ophore. Fortsat brug kan medfore risiko for overophedning, risiko for forbrandinger ell er endog eksplosion.

4. Hvis du fär elektrolyt i øjnene, skal du med det samme rense øjnene med rent vand og søge læge. Det kan medføre tab af synet.

5. Kortslut-ilke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale.
(2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv.
(3) Udsæt ikke batteripakken for vand eller regn.
Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

1. Undgå at opbevare værktøjet og batteripakken pa steder, hvor temperaturen kankommen op på eller overstige 50^
2. Sæt ikke ild til batteripakken, selvom den er alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodre ved brand.
3. Undga at tabe ell sla pa batteriet.
4. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER.

Tips til, hvordan du forlanger batteriets levetid

1. Oplad batteripakken, for den bliver helt afladet. Ophor med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.
2. Oplad aldrig en fuldt oplatet batteripakke. Overopladning forkorter batteriets levetid.
3. Oplad batteripakken ved stuetemperatur på 10^- 40^ . Lad batteripakken kole ned for den oplades, hvis den er varm.

FUNKTIONSBESKRIVELSE

FORSIGTIG:

• Sorg altid for, at værktøjet er slukket, og at batteripakken er taget ud, for du justerer værktøjet eller kontROLLERer dets fonction.

Isætning eller udtagning af batteripakken (Fig. 1)

• Sluk altid for værktøjet inden isætning ulltagning af batteripakken.
• Tag batteripakken ud ved at holde ned på knappen foran på batteripakken og skubbe den ud.
• Ved isætning af batteripakken justeres tungen på batteripakken med rilen i huset, hvorefter pakken skubbes på plads. Sæt den alto hele vejen ind, indtil den læses på plads med et[lille klik. Hvis den rode indicator overst på knappen er synlig, er batteripakken ikke lasting welt fast. Sæt den hell ind, indtil den rode indicator ikke er synlig. Ellers kan den falde ud af værktøjet og skade dig aller andre personer i nærheden.
• Brug/DD: magt ved isæting af batteripakken. Hvis den化进程 let ind, er den化进程 korrekt.

Batteribeskyttelsessystem

Batteripakken er udstyret med et beskyttelsessystem, der automatisk slar strømmen fra for at forlænge levetiden.

Værktøjet stopper under anvendelsen, narr værktøjet og/ller batteripakken udsættes for følgende situation. Dette skyldes aktiveringen af beskyttelsessystemet og er ikke ettegn på fejl ved værktøjet.

Nar værktoget er overbelastet: I dette tilfælde skal du slippe afbryderkontakten, tage batteripakken ud og fjerne ársagen til overbelastningen og derefter trykke ind på afbryderkontakten ingen for at genstarte.
När battericeller bliver varme: Motoren forbliver stoppet, selvom afbryderkontakten betjenes. Pä dette tidspunkt skal du stoppe brugen af værktøjet og lade batteripakken køle af.
Nar den resterende batterikapacitet bliver lav: Hvis du trækker i afbryderkontakten, korer motoren, men stopper hurtigt. I dette tilfælde skal du tage batteripakken ud af værktøjet og oplade den for at forbindre overafladning.

Betjening af afbryderkontakt (Fig. 2)

FORSIGTIG:

• Før batteripakken sættes i værktøjet, skal du altid kontrollere, at afbryderkontakten reagerer korrekt og vender tilbage i "OFF"-stillingen, nar du slipper den.

For at starte værktøjet skal du blot trykke pa afbryderkontakten. Værktøjets hastighed forøges ved at trykke HARDere pa afbryderkontakten. Slip afbryderkontakten for at stoppe.

Betjening af omløsbvælger (Fig. 3)

Værktoget har en omløbsvælger tilændring af omløbsretningen. Tryk omløbsvælgeren mod A-siden for rotation med uret eller mod B-siden for rotation mod uret. Nar omløbsvælgeren er i neutral stilling, kan afbryderkontakten ikke trækkes ind.

FORSIGTIG:

• Kontroller altid rotationsretningen før anvendelsen.
• Betjen ikke omløbsvælgeren, for værktøj er helt stoppet. Hvis omløbsretningenændres, inden værktøj er helt stoppet, kan det beskadige værktøjet.
• Sæt altid omløbsvælgeren i neutral stilling, nærktøjet ikke anvendes.

AEndring af hastigheden (Fig. 4)

Hvis du vil ændre hastigheden, skal du først slukke for værktøjet og derefter trække hastighedshåndtaget mod siden "2" for hj hastighed ell er mod siden "1" for lav hastighed. Kontroller før anvendelsen, at hastighedshåndtaget er i den korrekte stilling. Brug den rette hastighed til jobbet.

FORSIGTIG:

• Sæt altid hastighedshandtaget helt ud i den rette stilling. Hvis værktøjet betjenes med hastighedshandtaget indstillet halveje's mellem "1" og "2", kan det beskadige værktøjet.
• Betjen ikke hastighedshandtaget, mens værktøjet kører. Dette kan beskadige værktøjet.

Justering af drejningsmomentet (Fig. 5)

Stramningsmomentet kan indstilles til 17 trin ved at dreje på justeringsringen, sö dens gradinddelinger er justeret med pilen på værktøjet. Stramningsmomentet er mindst,

nár tallet 1 er justeret med pilen, og højst, nár mærket er justeret med pilen.

Koblingen slipper ved de forskellige stramningsmomenter,\ nár det er indstillet til tallene 1 til 16. Koblingen er designet\ til ikke at slipspe ved indstillingen.

För den faktiske anvendelse skal du skrue en proveskrue i arbejdsemnet aller i et stykke lignende materiale for at bestemme, hvilket moment der kræves til en bestemt anvendelse.

MONTERING

FORSIGTIG:

• Sorg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før du udforer nogen form for arbejde på værktøjet.

Montering ell er afmontering af bit eller bor (Fig. 6)

Hold i ringen, og drej muffen mod uret for at abne patronkæberne. Sæt bit'en i patronen, til den ikke kankommen Laengere ind. Hold godt fast i ringen, og drej muffen med uret for at stramme patronen.

Hold fast i ringen, og drej muffen mod uret for at tage bitten ud.

BETJENING

FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den lases på plads. Hvis den rode indicator øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den rode indicator ikke er synlig. Ellers kan den falde ud af værktøjet og skade dig aller andre personer i nærheden.

Betjening som skruetrækker (Fig. 7)

FORSIGTIG:

• Indstil justeringsringen til det rigtige stramningsmoment til formålet.

Placer spidsen af skruebitten i skruehovedet, og tryk med værktøjet. Start værktøjet langsomt, og forog gradvist hastigheden. Slip afbryderkontakten, sə snart koblingen slar fra.

FORSIGTIG:

• Sorg for, at skruebitten sættes lige ned i skruehovedet. I modsat fald kan skruen og/eller bitten blive beskadiget.

BEMAERK:

• Ved skruning af træskruer skal du forbore styrehuller for at gøre det lettere at ætte skruerne i og for at forhindre, at arbejdsemnet flækker. Se diagrammet.

Drej forst justeringsringen, sa pilen peger mod mærket. Benyt derefter folgende fremgangsmade.

Boring i tae

Ved boring i træ opnås de bedste resultater med traæbor, som er udstyret med en styreskrue. Styreskruen gør det lettere at bore ved at trække boret ind i arbejdsemnet.

Boringimetal

Lav en fordybning med en kørner og en hammer pa det sted, hvor der skal bores, for at forhindre, at boret glider, när De starter pa et hul. Placer spidsen af boret i fordybningen, og begynd at bore.

Anvend en skareolie ved boring i metaller. Undtagelser fra dette regel er jern og messing, der skal bores ørre.

FORSIGTIG:

Boringen gär ikke hurtigere, hvis du trykker hardt på værktøjet. Det ekstra tryk vil blot beskadige spidsen på boret, sä værktøjets ydelse forringes, og dets levetid forkortes.
Værktog boret er under pavirkning af stærke kræfter pa det tidspunkt, hvor boret bryder igennem. Hold godt fast i værktoget, og vaer opmaerkso, nar boret begynder at bryde igennem arbejdsemnet.
Hvis boret sidder fast, kan det tages ud ved blot at indstille omlobsvaelgeren til baglaens rotation for at bakke det ud. Vær imidlertid opmaerksom pa, at værktoget kan bakke ud pludseligt, hvis du ikke holder godt fast i det.
- Fastgor altid sma arbejdsemner i en skruestik ellern lignende udstdyr til fastgorelse.
Hvis værktoget betjenes konstant, indtil batteripakken er afladet, skal du lade værktoget hvile i 15 minutter, fon du fortsaetter med et nyt batteri.

VEDLIGEHOLDELS

FORSIGTIG:

• Sorg altid for, at værktoget er slukket, og at batteripakken er taget ud, for du forsøger at udforeinspection eller vedligeholdelse.
• Brug aldrig benzin, benzen, fortynder, alkohol ellier lignende. Det kan muligvis medfore misfarvning, deformation ell er revner.

For at holde produitikERT og PALIDELIGT skal reparationer somt al,anden vedligeholdelseller justering udfores af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservede.

Stoj ENG905-1

Det typiske A-vægtede stojniveau bestem i

overensstemmelse med EN60745:

Lydtryksniveau (L_DA) : 70 dB (A) eller mindre

Usikkerhed (K): 3 dB (A)

Stojniveauet under arbejdet kan overskride 80 dB (A).

Baer horevaern.

Vibration

ENG900-1

Den samlede vibrationsværdi (treaksiel vektorsum)

bestemt i overensstemmelse med EN60745:

Arbejdstilstand: boring i metal

Vibrationsemission (a_h,D) .. 2,5m / s^2 else mindre

Usikkerhed (K): 1,5 m/s²

ENG901-1

Den opgivne vibrationsemissionsværdi er malt i overensstemmelse med standardtestmetoden og kan bruges til atSAMmenigne et værktjmed et andet.
Den opgivne vibrationsemissionsværdi kan muligvis ogsa bruges til en indledende eksponeringsvurdering.

ADVARSEL:

Vibrationsemissionen under den faktiske brug af maskinen kan avfige fra den opgivne emissionsværdi afhaengigt af den mnde, maskinen anwendes pa.
- Sorg for at bestemme sikkerhedsforanstaltninger for beskyttelese af operatoren, som er baseret pa en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens del inde drages, som f.eks. antal gange maskinen slukkes, og när den körer i tomgang ud over triggertiden).

er en Produktionsserie og

Overholder falgende europaeiske direktiver:

2006/42/EF

Og er produceret i overensstemmelse med falgende

standarder aller standardiserte dokumente: EN60745

Den tekniske dokumentation findes hos vores

Autoriserede repraesentant i Europa:

Makita International Europe Ltd.
