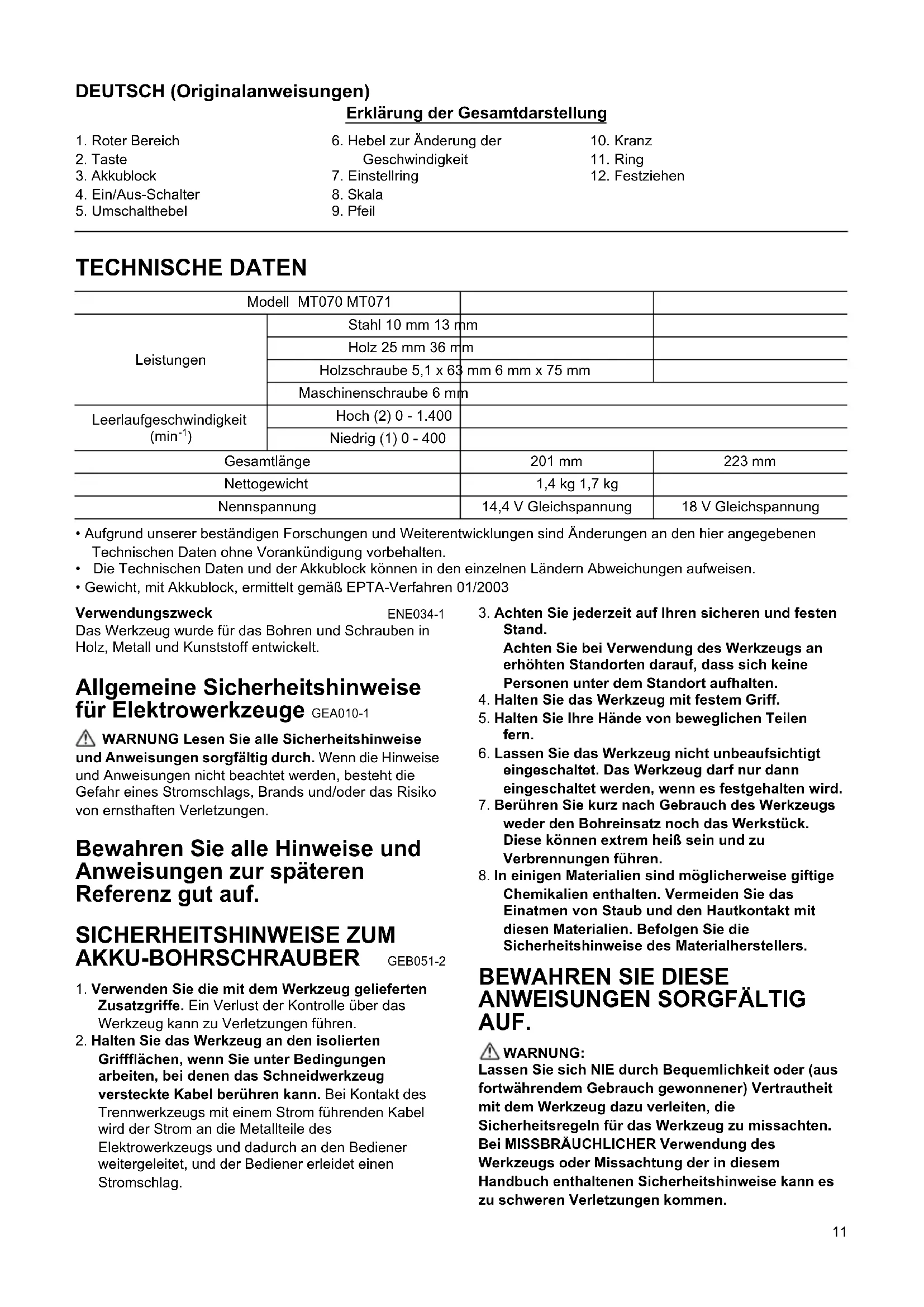

BEDIENUNGSANLEITUNG MT071 Maktec

DEUTsCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

1. Roter Bereich

2. Hebel zur Änderung der

3. Kranz

4. Taste

Geschwindigkeit

1. Ring

2. Akkublock

3. Einstellung

4. Festziehen

5. Ein/Aus-Schalter

6. Skala

7. Umschaltebel

8. Pfeil

TECHNISCHE DATEN

Modell MT070 MT071
Leistungen	Stahl 10 mm 13 mm
	Holz 25 mm 36 mm
	Holzschaube 5,1 x 63 mm 6 mm x 75 mm
	Maschinenschraube 6 mm
Leerlaufgeschwindigkeit (min-1)	Hoch (2) 0 - 1.400
	Niedrig (1) 0 - 400
Gesamtlänge		201 mm	223 mm
Nettogewicht		1,4 kg 1,7 kg
Nennspannung		14,4 V Gleichspannung	18 V Gleichspannung

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  Die Technischen Daten und der Akkublock konnen in den einzelnen Ländern Abweichungen aufweisen.
  Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003

Verwendungszweck

ENE034-1

Das Werkzeug wurde für das Bohren und Schrauben in Holz, Metall und Kunststoff entwickelt.

Allgemeine Sicherheitseinweise für Elektrowerkzeuge GEA010-1

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf.

SICHERHEITSHINWEISE ZUM AKKU-BOHRSCHRAUBER GEB051-2

1. Verwenden Sie die mit dem Werkzeug gelieferten Zusatzgriffe. Ein Verlust der Kontrolle über das Werkzeug kann zu Verletzungen führen.

2. Halten Sie das Werkzeug an den isolierten Grifflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Schneidwerkzeug versteckte Kabel berühren kann. Bei Kontakt des Trennwerkzeugs mit einem Strom führenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

3. Achten Sie jederzeit auf ihren sicheren und festen Stand.
   Achten Sie bei Verwendung des Werkzeugs an erhöhten Standorten daraufuf, dass sich keine Personen unter dem Standort aufhalten.

4. Halten Sie das Werkzeug mit festem Griff.

5. Halten Sie ihre Höhe von beweglichen Teilen fern.
6. Lassen Sie das Werkzeug nicht unbeaufsichtigte eingeschaltet. Das Werkzeug damit dann eingeschaltet werden, wenn es festgehalten wird.
7. Berühren Sie kurz nach Gebrauch des Werkzeugs weder den Bohreinsatz noch das Werkstück. Diese können extrem heißt sein und zu Verbrennungen führen.
8. In einigen Materialien sind möglicherweise gifting Chemikalien enthalten. Vermeiden Sie das Einatmen von Staub und den Hautkontakt mit diesen Materialien. Befolgen Sie die Sicherheitschinweise des Materialherstellers.

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.

WARNING:

Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRAUCHlicher Verwendung des Werkzeugs oder Missachtung der in thism Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommt.

WICHTIGESICHERHEITSREGELN

ENC009-1

FÜR AKKUBLOCK

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.
2. Der Akkublockarfndichtzerlegtwerden.
3. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie möglicher Verbrennungen und)sagar einer Explosion.
4. Wenn Elektrolyt in ihre Augen gerät, waschen Sie diese mit klarem Wasser aus, unduchen Sie sofort einen Arzt auf. Andernfalls können Sie ihre Sehfähigkeit verlieren.
5. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte)durfen nicht mit leitendem Material in Berührung kommt.
(2) Der Akkublockarf nicht in einem Behalter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispelsweise Nagel,Munzen usw. befinden.
(3) Der AkkublockarfderWechterFeuchtingkeitnoch Regenausgesetztwerden.

Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und)sagar zu einer Zerstörung des Werkzeugs führen.

1. Werkzeug und Akkublock * dürfen nicht an Orten aufbewahrt werden, an denen die Temperatur 50^ C ( 122^ F ) oder * höher erreichen kann.
2. Beschädigte oder verbrauchte Akkus)dürfen nicht verbrannt werden.Der Akkublock kann in den Flammen explodieren.
3. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.
4. Verwenden Sie niemals einen beschädigten Akku.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku vollständig entladen ist.
   Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.
2. Ein voll aufgeladener Akkublock damit niemals erneut geladen werden.
   Durch Überladungen wird die Lebensdauer des Akkus verkürzt.
3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ bis 40^ (50°F bis 104^ ) auf. Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfern den Akkublock, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vormehmen.

Einsetzen und Abnehmen des Akkublocks (Abb. 1)

• Schalten Sie das Werkzeug immer aus, bevor Sie einen Akkublock einsetzen oder abnehmer.
• Zum Abnehmer des Akkublocks müssen Sie die Taste auf der Vorderseite des Blocks schiben und gleichzeitig den Akkublock aus dem Werkzeugephenmen.
• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Riffe im Gehäuse ausrichten und den Block in die gewünschte Position schieren. Setzen Sie den Akkublock immer ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz eingerastet. Setzen Sie den Akkublock ganzein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihr Umfeld verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt.

Akku-Schutzsystem

Der Akkublock ist mit einem Schutzsystem ausgestattet, das die Ausgangsspannung für eine längerere Lebenszeit des Akkus automatisch ausschaltet.

In folgender Situation des Werkzeugs und/oder des Akkus stoppt das Werkzeug während des Betriebs. Dies geschieht aufgrund der Aktivierung des Schutzsystems und stellt keine Fehlfunktion dar.

• Bei Überlastung des Werkzeugs:
  Lassen Sie den Ein/Aus-Schalter los, entnehmen Sie den Akkublock und behehen Sie die Ursachen der Überlastung; betätigten Sie zum Neustarten anschließend den Ein/Aus-Schalter.
• Bei einer zu honen Temperatur des Akkublocks: Bei Betätigung des Ein/Aus-Schalters lauft der Motor nicht. Benutzen Sie in thisem Fall das Werkzeug nicht mehr und setzen Sie den Akkublock abkühlen.
• Wenn die verbleibende Akkuladung zu niedrig wird: Bei Betätigung des Ein/Aus-Schalters lauft der Motor an, stoppt jedoch bald wieder. Entnehmer Sie in thisem Fall den Akkublock aus dem Werkzeug und laden Sie den Akkublock auf, um eine zu tiefe Entladung des Akkublocks zu vermeiden.

Bedienung des Schalters (Abb. 2)

ACHTUNG:

• Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug daraufuf, dass sich der Ein/Aus-Schalter korrekt bedienen{lsst und beim Loslassen in die Position "OFF" (AUS) zurückkehrt.

Betätigten Sie zum Starten des Werkzeugs einfach den Ein/Aus-Schalter. Die Drehzahl des Werkzeugs wird durch größeren Druck auf den Ein/Aus-Schalter erhöht.

Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

Bedienen des Umschalters (Abb. 3)

Dieses Werkzeug verfügbar über einen Umschalter für die Änderung der Drehrichtung. Für eine Drehbewegung im Uhrzeigersinn drücken Sie den Umschalthelbel von der Seite A nach unten, und für eine Drehbewegung entgegen dem Uhrzeigersinn von der Seite B. Wenn sich der Umschalthelbel in der neutralen Position befindet, kann der Ein/Aus-Schalter nicht betätigt werden.

ACHTUNG:

• Überprüfen Sie vor jedem Betrieb immer die Drehrichtung.
• Der Umschalterarf nur betätigterwen, wenn das Werkzeug im Stillstand ist. Wenn Sie die Drehrichtigung bei noch laufendem Werkzeug umschalten, kann das Werkzeug beschädigt werden.
• Ist das Werkzeug nicht in Gebrauch, muss der Umschalthebel immer auf die neutrale Position gestellt werden.

Ändern der Drehzahl (Abb. 4)

Schalten Sie zum Ändern der Drehzahl zunachst das Werkzeug aus, und schiben Sie dann den Hebel zur Änderung der Drehzahl auf 2^n (hohe Drehzahl) oder 1^n (niedrige Drehzahl). Überprüfen Sie vor dem Betrieb des Werkzeugs, ob sich der Hebel zur Änderung der Drehzahl in der richtigen Position befindet. Verwenden Sie die für die Arbeiten geeignete Drehzahl.

ACHTUNG:

• Stellen Sie den Hebel zur Änderung der Drehzahl immer vollständig in die richtige Position. Wenn sich dieser Herbel bei Betrieb des Werkzeugs zwischen den Einstellungen „1" und „2" befindet, kann das Werkzeug beschädigt werden.
• Der Hebel zur Änderung der Drehzahl damit nicht betätigter werden, solange das Werkzeug in Betrieb ist. Andernfalls kann das Werkzeug beschädigt werden.

Einstellen des Anzugsdrehmoments (Abb. 5)

Das Anzugsdrehmoment kann durch Drehen des Einstellrings auf eine der 17 Stufen eingestellt werden. Drehen Sie dazu den Einstellung so, dass die gewünschte Stufe gegenüber dem Zeiger am Werkzeuggehause steht. Wenn die Zahl „1" dem Zeiger gegenüber steht, ist das kleinstmögliche Anzugsdrehmoment eingestellt; wenn die Markierung dem Zeiger gegenüber steht, ist das großtmögliche Anzugsdrehmoment eingestellt. Wenn eine Zahl zwischen „1" und „16" eingestellt ist, rutscht die Kupplung an verschiedene Drehmomentstufen durch. Die Kupplung ist so konzipiert, dass sie an der Markierung nicht durchrutscht. Schrauben Sie vor dem eigentlichen Betrieb eine Schraube zur Probe in das Material bzw. in eine Materialprobe, um zu ermitteln, welche Drehmomentstufe für einen bestimmten Zweck erforderlich ist.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus und entfernen Sie den Akkublock, bevor Sie Arbeiten am Werkzeug ausführren.

Einsetzen bzw. Entfernen des Schraub-bzw. Bohreinsatzes (Abb. 6)

Halten Sie den Ring fest, und drehen Sie den Kranz gegen den Uhrzeigersinn, um die Spannfutterbacken zu öffnen. Schiben Sie den Einsatz so welt wie möglich in das Spannfutter. Halten Sie den Ring fest, und drehen Sie den Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen.

Wenn Sie den Bohrer entfernen möchten, müssen Sie den Ring festhalten und den Kranz gegen den Uhrzeigersinn drehen.

BETRIEB

ACHTUNG:

• Schieben Sie den Akkublock stets vollständig ein, bis er einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganzeingerastet. Setzen Sie den Akkublock ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihr Umfeld verletzen.

Schraubendreherbetrieb (Abb. 7)

ACHTUNG:

• Stellen Sie den Einstellung auf die für ihre Arbeit geeignete Drehmomentstufe.

Setzen Sie die Spitze des Schraubeinsatzes in den Schraubenkopf, und üben Sie Druck auf das Werkzeug aus. Starten Sie das Werkzeug langsam, und erhöhen Sie nach und nach die Drehzahl. Lassen Sie den Schalter los, sobald die Kupplung zu rutschen beginnt.

ACHTUNG:

• Vergewissern Sie sich, dass der Schraubeinsatz gerade im Schraubenkopf sitzt. Andernfalls kann die Schraube und/oder der Einsatz beschädigt werden.

HINWEIS:

• Bohren Sie beim Einschrauben von Holzschauben LÖcher für die Schrauben vor, damit das Einschrauben vereinfacht wird und das Werkstück nicht splittert. Siehe Tabelle.

Nenndurchmesser der Holzscheraube(mm)	Empfohlene Höhe des vorgebohrten Lochs(mm)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4

Bohrbetrieb

Drehen Sie zunachst den Einstellung so, dass der Zeiger auf die Markierung 1gerichtet ist. Gehen Sie anschließlich wie folgt vor:

Bohren in Holz

Beim Bohren in Holz werden die besten Ergebnisse mit Holzbohrern erzielt, die mit einem Leitansatz ausgestattet sind. Der Leitansatz vereinfacht den Bohrprozess, indem er den Bohrer in das Werkstückzieht.

Bohren in Metall

Körnen Sie die Bohrung am vorgesehenen Punkt vor, damit der Bohrer zu Beginn einer Bohrung nicht abrucht. Setzen Sie die Spitze des Bohrs in die Körnung, und starten Sie den Bohrvorgang. Verwenden Sie beim Bohren in Metall ein Bohrschmiermittel. Ausgenommen hiervon sind Eisen und Messing; diese Metalle sollen trocken gebohr werden.

ACHTUNG:

• Der Bohrvorgang kann nicht durch hohenen Druck auf das Werkzeug beschleunigt werden. Ein zu hoher Druck beschädigt im Gegenteil die Spitze des Bohrers, vermindert die Leistung des Werkzeugs und verkürzt dessen Lebensdauer.
• Beim Bohrungs durchschlag wirken enormere Kräfte auf das Werkzeug/ den Bohrer. Halten Sie das Werkzeug fest und seien Sie vorsichtig, wenn der Einsatz das Werkstück durchbricht.
• Ein festsitzender Einsatz kann einfach wieder herausgezogen werden, indem am Umschalter die Drehrichtung geändert wird. Wenn Sie das Werkzeug nicht ganz fest halten, kann es jedoch zu einem abrupten Rückschlag des Werkzeugs kommt.
• Befestigen Sie keine Werkstücke immer in einem Schraubstock oder einer ähnlichen Haltevorrichtung.
• Wenn das Werkzeug bis zur vollständigen Entlung des Akkus betrieben wurde, setzen Sie es 15 Minuten liegen, bevor Sie mit einem neuen Akku fortfahren.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Akkublock ab,bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfährungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgefuhrt und ausschließlich Makita-Ersatzteile verwendet werden.

Schall

ENG905-1

Typischer A-bewerteter Schallpegel nach EN60745: Schalldruckpegel (L_pA) : 70 dB (A) oder weniger Abweichung (K): 3 dB (A)

Unter Arbeitsbedingungen kann der Schalldruck 80 dB (A) überschreiben.

Tragen Sie Gehorschutz.

Schwingung

ENG900-1

Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745:

Arbeitsmodus: Bohren in Metall Schwingungsbelastung (a_h,D) .. 2,5m / s^2 oder weniger Abweichung (K):1,5 m/s2

ENG901-1

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.
• Der angegebene Wert für die erzeugten Schwingungen ist außer dem für eine vorbeugende Bewertung der Belastung zu verwenden.

WARNING:

Die Schwingungsbelastung kann bei tatsächlichen Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.
- Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufes ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Lastläuft).

Nur für europäische Länder

ENH101-15

EG-Konformitätserklarung

Wir, Makita Corporation als verantwortlicher Hersteller, erklaren, dass die folgenden Geräte der Marke Makita:

Bezeichnung des Geräts:

Akku-Bohrschrauber

Nummer / Typ des Modells: MT070, MT071

in Serienfertigung hergestellt werden und

den folgenden Richtlinien der Europäischen Union genügen:

2006/42/EG

Außer dem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

EN60745

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

Makita International Europe Ltd.
