Tipo de produto	Parafusadeira / Furadeira elétrica
Marca	Maktec
Modelo	MT607
Capacidade de perfuração em aço	10 mm
Capacidade de perfuração em madeira	25 mm
Velocidade sem carga	0 - 3000 min⁻¹ (variável)
Comprimento total	234 mm
Peso líquido (EPTA 01/2003)	1,3 kg
Alimentação	Rede monofásica, dupla isolação (sem aterramento)
Inversor de sentido de rotação	Sim
Mandril	Sem chave (aperto manual por anel e bucha)
Variador de velocidade	Sim, por gatilho
Travamento contínuo	Sim (botão de travamento)
Nível de pressão sonora	77 dB(A) (incerteza K=3 dB)
Vibrações (perfuração em metal)	3,0 m/s² (incerteza K=1,5 m/s²)
Uso previsto	Perfuração e aparafusamento em madeira, metal e plástico
Manutenção	Reparos por centro autorizado Makita, peças de reposição originais
Segurança	Instruções de segurança gerais e específicas (dupla isolação, etc.)
Acessório fornecido	Chave de mandril (não, MT607 tem mandril sem chave, portanto sem chave)
Garantia	Conformidade CE, norma EN60745

Perguntas frequentes - MT607 Maktec

Como inverter o sentido de rotação da parafusadeira MT607?

Use o inversor localizado acima do gatilho. Mova-o para a posição lado A para rotação horária (aperto) e para lado B para rotação anti-horária (desaperto). Nunca o acione quando a ferramenta estiver girando.

Como instalar uma broca ou ponta no mandril sem chave?

Segure o anel e gire a bucha no sentido anti-horário para abrir o mandril. Insira a broca até o fundo, depois segure o anel e gire a bucha no sentido horário para apertar.

Quais materiais podem ser perfurados com a MT607?

A MT607 é projetada para perfuração e aparafusamento em madeira (até 25 mm), metal (aço até 10 mm) e plástico. Para metal, use um lubrificante de corte, exceto para ferro macio e latão.

Como usar o travamento contínuo?

Puxe o gatilho e em seguida pressione o botão de travamento para operação contínua. Para parar, puxe o gatilho totalmente e solte-o.

Quais são as precauções de segurança essenciais?

Sempre desconecte a ferramenta antes de ajustes ou manutenção. Use protetores auditivos (ruído >80 dB). Segure firmemente a ferramenta, não toque na broca após o uso (quente). Evite contato com fios ocultos segurando a ferramenta pelas superfícies isoladas.

Como fazer a manutenção da parafusadeira MT607?

Nunca use gasolina, solvente ou álcool para limpeza. Confie qualquer reparo a um centro autorizado Makita para garantir segurança e confiabilidade. Mantenha as aberturas de ventilação limpas.

Qual é o nível sonoro e vibratório da ferramenta?

O nível de pressão sonora é de 77 dB(A) (incerteza 3 dB). As vibrações em perfuração de metal são de 3,0 m/s² (incerteza 1,5 m/s²). Use proteção auditiva.

Posso usar a MT607 sem aterramento?

Sim, ela possui dupla isolação, portanto pode ser conectada a uma tomada sem fio terra. Certifique-se de que a tensão da rede corresponde à indicada na placa de identificação.

O que fazer se o mandril não apertar corretamente?

Verifique se a broca está inserida até o fundo e se a bucha está bem girada no sentido horário. Se o problema persistir, entre em contato com um centro autorizado Makita para inspeção ou substituição do mandril.

Como obter o manual completo em português?

Você pode baixar gratuitamente o manual em formato PDF em nosso site notice-facile.com. Acesse a página do produto MT607 e clique em 'Baixar'. Também pode solicitar tradução para outro idioma.

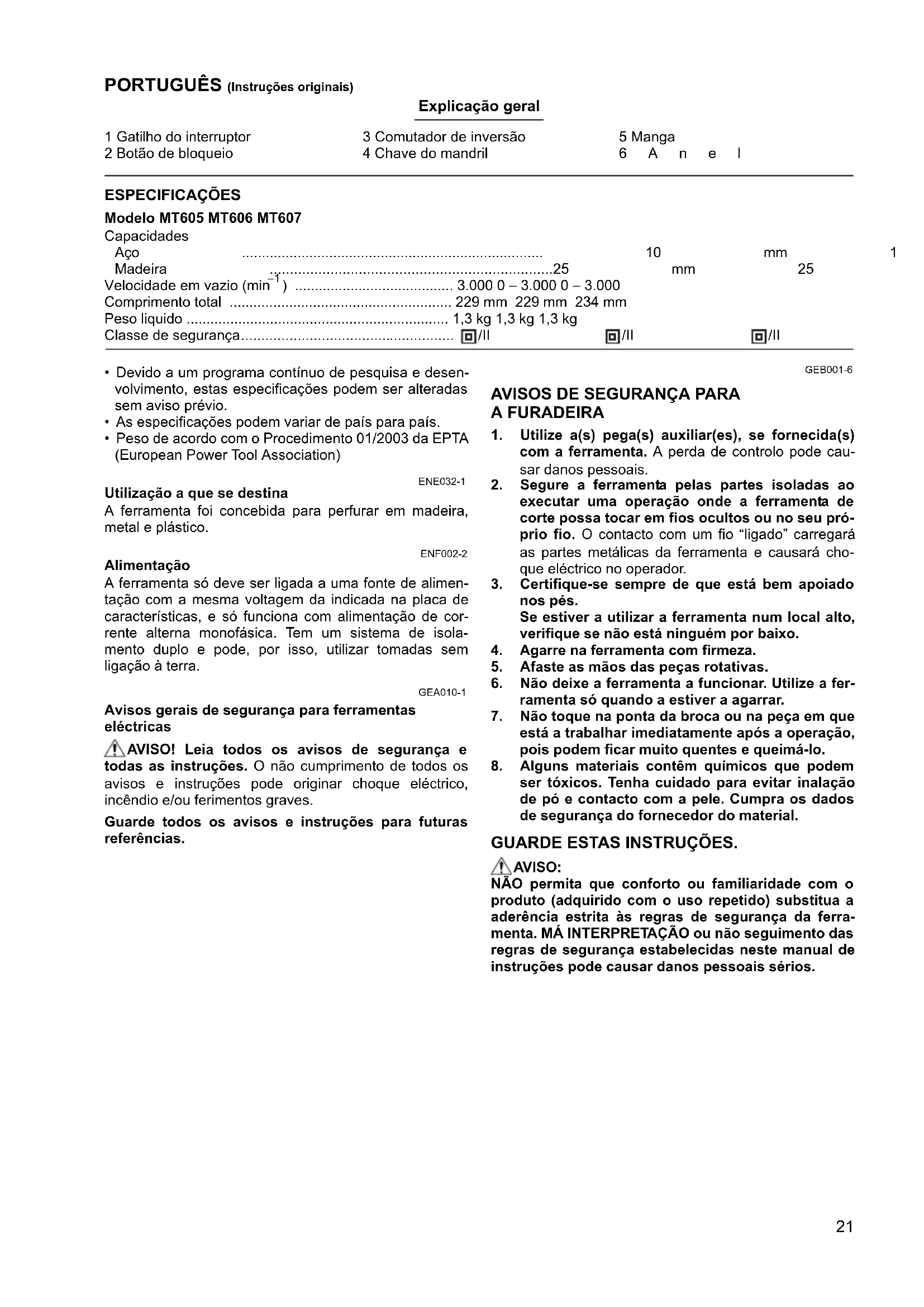

MANUAL DE UTILIZADOR MT607 Maktec

DESCRIPCION DEL FUNCIONAMIENTO

PRECAUCION:

• Devido a um programa continuo de pesquisa e desenvolvimento, estas espécificações podem ser alteradas sem征求意见 prévio.
• As espécificações podem variar de País para País.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association)

ENE032-1

Utilização a que se destina

A ferramenta foi concebida para perfurar emmadeira, metal e plastico.

ENF002-2

Alimentação

A ferramenta so deve ser ligada a uma fonte de alimentacao com a mesma voltagem da指示a na placardecharacteristicas, e so funcaoa com alimentacao de corrente alterna monofasia. Tem umsystema de isolamento duplo e pode, por isso,utilizar tomas sem ligationa a terra.

GEA010-1

Avisos gerais de seguranca para ferramentas electricas

AVISO! Leia todos os avisos de segurar e todas as instruções. O não cumprimento de todos os avisos e instruções podem originar quando eletrico, incendio /ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

GEB001-6

AVISOS DE SEGURANÇA PARA A FURADEIRA

1. Utilize a(s) pega(s) auxiliar(es), se fornecida(s) com a ferramenta. A perda de controlo pode causar danos pessoas.
2. Secure a ferramenta pelas partes isoladas ao executar uma operacao onde a ferramenta de corte possa tocar em fios ocultos ou no seu proprio fio. O contacto com um fio "ligado"carregara as partes metálicas da ferramenta e causara choque eletrico no operador.
3. Certifique-se sempre de que está bemAPOiado nos pés. Se estiver a utiliser a ferramenta num local alto, verifique se não está ninguém por baixo.
4. Agarre na ferramenta com firmeza.
5. Afaste as mãos das peças rotativas.
6. Não deixe a ferramenta a funcional. Utilize a ferramenta quando a estiver a agarrar.
7. Não toque na ponta da broca ou na pena em que está a travaíhar imeditamente antes a operação, quando é impossível dar agradeamento para a boa performance.
8. Alguns materiais contém químicos que podem ser tóxicos. Tenha cuidado para fazer inaláçao de po e contacto com a pele. Cumpra os dados de seguranca do fornecedor do material.

GUARDE ESTAS INSTRUÇÉS.

AVISO:

Não permita quebolto ou familiaridade com o produit (adquirido com o uso repetido) substitua a aderência estrita as regras de seguranca da ferramenta. MA INTERPRETAÇÃO ou não seguimento das regras de seguranca estabelecidas neste manual de instruções pode causar danos pessoas sérios.

DESCRÊÇÂO FUCIONAL

PRECAUÇAO:

• Verifique sempre se a ferramenta está desligada e se退回 a ficha da时代的 corrente antes de fazer ou verificar as funções da ferramenta.

Interruptor (Fig. 1)

PRECAUÇA:

• Antes de ligar a ferramenta à corrente électrique, verifique sempre se o gatilho do interruptor funciona correctamente e regressa à posicao "OFF" desligado quando o solta.

Para MT605

Para ligar a ferramenta corregue simplementmente no gati-lho do interruptor. Liberte o gatilho do interruptor para parar.

Para operação continua, corregue no gatifilo do interruptor e em seguida empurre o botão de bloqueio.

Para parar a ferramenta a partir da posicao de bloqueio, corregue completeness no gatilho do interruptor e liberte-o em seguida.

Para MT606, MT607

Para ligar a ferramenta corregue simplement no gatilho do interruptor. A velocidade da ferramenta aumenta quando aumenta a pressao no gatilho do interruptor. Liberte o gatilho do interruptor para parar.

Para operação continua, corregue no gatifilo do interruptor e em seguida empurre o botão de bloqueio.

Para parar a ferramenta a partir da posicao de bloqueio, corregue completeness no gatilho do interruptor e liberte-o em seguida.

Acão do comutador de inversão (Fig. 2)

Para MT606, MT607

Esta ferramenta tem um comutador de inversao para mudar a direccao de rotação. Desloque a alavanca do comutador de inversao para a posicao (lado A) para rotação para a direita ou para a posicao (lado B) para rotação para a esquerda.

PRECAUÇA:

• Verifique sempre a direcionção de rotação antes da operação.
• So utilize o comutador de inversao quando a ferramenta estiver completenesse parada. Mudar a direccao de rotação antes da ferramenta parar pode estragá-la.

MONTAGEM

PRECAUÇAO:

• Verifique sempre se a ferramenta está desligada e se退回 a ficha da时代的 corrente antes de executar qualquer operacao na ferramenta.

Instalacao ou extracao da broca

PRECAUÇA:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ou retiring a broca.

Para MT605, MT606 (Fig. 3)

Para instalar a broca, introduza-a até aoundo do portabrocas. Aperte o porta-brocas à maior. Introduza a chave do porta-brocas em cada um dos tres orificios, apertando-os para a direita. Verifique se apertureis todos por igual.

Para extrair a broca, rode a chave do porta-brocas para a esquerda introduzindo-a num so orificio e seguidamente desaperte o porta-brocas a mao.

Para MT607 (Fig. 4)

• Segure o anel e rode o aro para a esquerda ateAbrir as garras do porta-brocas. Introduza a broca ate ao fundo do porta-brocas. Secure bem o anel e rode o aro para a direita,apertando o porta-brocas.

Paraunarbroca,seguere oanel e rodeo aro para a esquerda.

OPERACAO

Perfuração

Emmadeira

Quando perfurar madeira obterá melhores resultados se utilize a broca equipada com guia de profundidade. A guia faculta a perfuração, dirigindo a broca na superficie de trabalho.

Em metal

Para fazer que a broca resvale quando estiver a,iniciar a perfuração,faça uma marca com um punção e um martelo no punto onde deseje perfurar.Coloque a ponta da broca na marca e comece a perfurar.

Quando perfurar metais utilize um lubricamente, excepto em ferro e latao quedeerao ser perfurados a seco.

PRECAUÇA:

• Não acelerar a perfuração se exercer demasiada pressão na ferramenta. Se o fazer, poderá danIFICAR a ponta da broca, diminuir o seu rendimento e encurtar o tempo de vida útil da ferramenta.
• É exercida uma Forge na ferramenta/broca quando acaba o buraco. Agarre na ferramenta firmamente e tenha dificuldado quando a broca começa a atravesar a peça de trabalho.
• Se perfurar superficies preocupas, segure-as sempre com um torno ou dispositorio similar.

MANUTENÇA O

PRECAUÇA:

• Verifique sempre se a ferramenta está desligada e se retirou a ficha da tomada de corrente antes de executar qualquer operacao na ferramenta.
• Nunca utilize gasolina, benzina, diluente, alcool ou produits semelhantes. Pode ocorrre a descoloracao, deformacao ou rachaduras.

Para fazer a SEGURANÇA e FIABILIDADE do produits, reparações, qualquer manutençao ou regulação deve ser executada por Serviços de Assistência Autorizados da Makita,utilizando sempre peças de substituiçao Makita.

Ruido

A caracteristica do nivel de ruido A determinado de accordo com EN60745:

Nivel de pressao de som (L_PA) : 77 dB (A)

O nível de ruido durante o trabalho pode exceeder 80 dB (A).

Utilize protectores para os ouvidos

ENG900-1

Vibração

O valor total da vibrazione (soma vectorial tri-axial) determinado conforme EN60745:

Modo de funciona: perfuração em metal Emissão de vibração (a, D): 3,0 m/s²

• O valor da emissão de vibração indicado foi medico de acordo com o método de teste padrão e pode ser realizado para comparar两大ess.
• O valor da emissão de vibração indicado pode tambem ser utilizao na avaliacao preliminar da exposicao.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta eletrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é realizada.
• Certifique-se de identficar as medidas de segurar para proteção do operador que sejam baseadas em uma estatistica de exposicao em condições reais de utilizesao (considerando todas as partes do ciclo de operationa, tal como quando a ferramenta está desligada e quando está a functionar em marcha lenta algo do tempo de aconteamento).

So para paises Europeus

Declaração de conformidade CE

Nós, a Makita Corporation, fabricante responsavel, declaramos que a(s) seguinte(s) ferramenta(s) Makita:

Designação da ferramenta: Furadeira

Modelos n°/ Tipo: MT605, MT606, MT607

são de producao de série e

Em conformidade com as seguentes directivas europeias:

2006/42/EC

E está fabricados de acordo com as següntes normas ou documents normativos: EN60745

A documentoação técnica é mantida pelo/DDo Representante autorizzato na Europa:

Makita International Europe Ltd.
