MANUAL DE UTILIZADOR TE 500 HILTI

• Aviso! Antes de utilizar o produto, certifique-se de que leu e compreendeu o Manual de instruções fornecido com o produto incluindo as instruções, instruções de segurança e advertências, figuras e especificações. Familiarize-se sobretudo com todas as instruções, instruções de segurança e advertências, figuras, especificações, bem como com componentes e funções. Em caso de incumprimento existe perigo de choque eléctrico, incêndio e/ou ferimentos graves. Guarde o Manual de instruções incluindo todas as instruções, instruções de segurança e advertências para utilização posterior.

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

• O Manual de instruções fornecido corresponde ao actual avanço tecnológico no momento da impressão. Encontra a versão actual sempre online, na página de produtos Hilti. Para o efeito, siga a hiperligação ou o código QR neste Manual de instruções, identificado com o símbolo .

• Entregue o produto a outras pessoas apenas juntamente com o Manual de instruções. Explicação dos símbolos Advertências As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso: PERIGO PERIGO ! ▶ Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO AVISO ! ▶ Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais. Símbolos no manual de instruções Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Símbolos nas figuras Em figuras são utilizados os seguintes símbolos:*2227845*

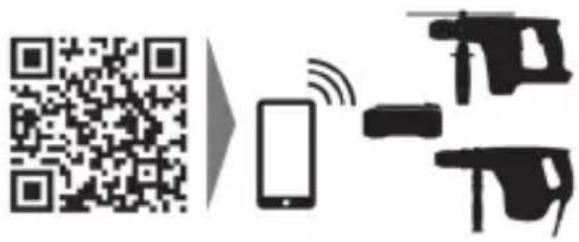

Estes números remetem para a figura respectiva no início do presente manual de instru- ções. A numeração nas imagens indica passos de trabalho importantes ou componentes impor- tantes para os passos de trabalho. No texto, estes passos de trabalho ou componentes são realçados com os respectivos números, p. ex. (3). Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto. Este símbolo pretende despertar a sua atenção durante o manuseamento do produto. Símbolos dependentes do produto Símbolos no produto No produto, podem usar-se os seguintes símbolos: A ferramenta suporta a tecnologia NFC que é compatível com plataformas iOS e Android. Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência. O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo). Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes.

Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos.29 2227845 *2227845* ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões. ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo. Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada.

Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas. ▶ Faça uma manutenção regular de ferramentas eléctricas e acessórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que possam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manutenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Acessórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar.*2227845*

▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta eléctrica se mantenha. Normas de segurança para martelos Indicações de segurança para todos os trabalhos ▶ Use protecção auricular. Ruído em excesso pode levar à perda de audição. ▶ Utilize os punhos auxiliares fornecidos com a ferramenta. A perda de controlo da ferramenta pode causar ferimentos. ▶ Segure a ferramenta pelas áreas isoladas dos punhos, quando executar trabalhos onde o acessório pode encontrar cabos eléctricos encobertos ou o próprio cabo de rede. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico. Normas de segurança adicionais para martelo demolidor Segurança física ▶ Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas. ▶ Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios. ▶ Ao cinzelar tectos, paredes e pavimentos garanta uma posição de trabalho firme e segura. Um atravessamento repentino poderá levar à perda do equilíbrio! ▶ Ao realizar trabalhos de perfuração, vede a área que se encontra do lado oposto dos trabalhos. Restos de demolição podem desprender-se e/ou cair e ferir outras pessoas. ▶ Durante a utilização, o utilizador e restantes pessoas que se encontrem na proximidade da ferramenta devem usar óculos de protecção, capacete de segurança, protecção auricular e luvas de protecção e máscara de protecção respiratória. ▶ Use luvas de protecção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras. ▶ Utilize óculos de protecção. Os estilhaços podem provocar ferimentos corporais, nomeadamente nos olhos. ▶ Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontrem nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema colector de pó ou o uso de uma protecção respiratória adequada. As medidas gerais para redução da exposição incluem: ▶ Trabalhar num local bem ventilado, ▶ Evitar o contacto prolongado com pó, ▶ Afastar o pó do rosto e do corpo, ▶ Usar roupa de protecção e lavar áreas expostas com água e sabão. ▶ Faça frequentemente pausas e exercícios para melhorar a circulação sanguínea nos dedos. Os trabalhos mais longos, devido às intensas vibrações, podem causar distúrbios nos vasos sanguíneos ou no sistema nervoso dos dedos, mãos ou pulsos.31 2227845 *2227845* Segurança eléctrica ▶ Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos eléctricos encobertos, bem como tubos de gás e água. Partes metálicas externas do produto podem causar um choque eléctrico ou uma explosão se, inadvertidamente, danificarem uma linha eléctrica, um cano de gás ou de água. Utilização e manutenção de ferramentas eléctricas ▶ Ligue o produto somente quando o tiver colocado na posição de trabalho. ▶ Aguarde até que o produto esteja parado, antes de o pousar. Descrição Vista geral do produto 1

Casquilho de desbloqueio da ferramenta

Cabo com conector de ficha codificado e separável Utilização correcta O produto descrito é um martelo demolidor eléctrico. Está concebido para trabalhos de cinzelamento de carga média em alvenaria e betão. ▶ Certifique-se de que a corrente eléctrica à qual a ferramenta é ligada está de acordo com a mencionada na placa de características. Incluído no fornecimento Martelo demolidor, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group Características técnicas Martelo demolidor Consulte a tensão nominal, corrente nominal, frequência e potência nominal na sua placa de características específica do país. Em caso de alimentação por um gerador ou transformador, a respectiva potência de saída deverá ter, no mínimo, o dobro da potência nominal indicada na placa de características da ferramenta. A tensão de serviço do transformador ou gerador deverá encontrar-se sempre entre +5% e -15% da tensão nominal da ferramenta. Esta ferramenta está em conformidade com a norma correspondente no pressuposto de que a impedância admissível da rede, Zmax, no ponto de ligação do equipamento seja inferior ou igual a 0,401 Ω. É da responsabilidade do instalador ou operador da ferramenta assegurar, se for necessário após consulta com o operador da rede pública, que a ferramenta é ligada apenas a um ponto de ligação cuja impedância seja inferior ou igual a Zmax. TE 500 Geração de produtos

Peso 4,9 kg (10,8 lb) Classe de protecção conforme a norma EN 60745 II*2227845*

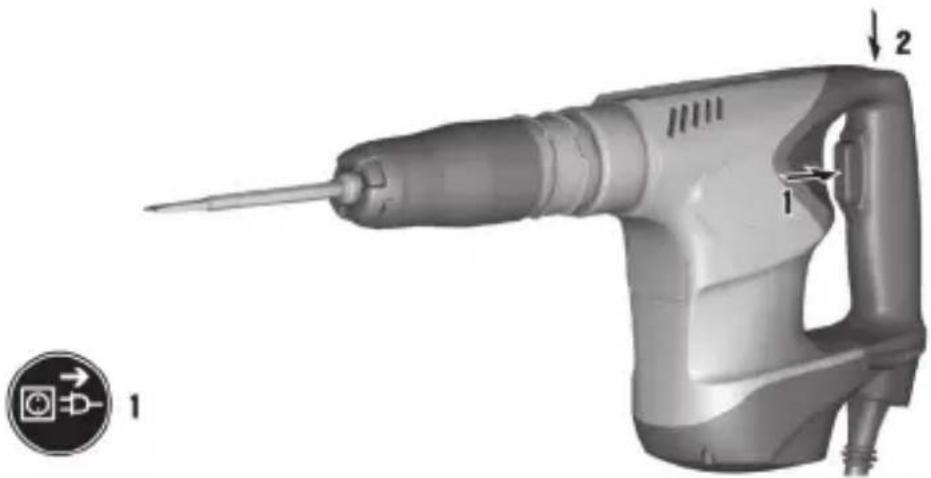

Utilização Preparação do local de trabalho CUIDADO Risco de ferimentos! Arranque inadvertido do produto. ▶ Retire a ficha antes de efectuar ajustes na ferramenta ou substituir acessórios. Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. Ligar o cabo de alimentação encaixável CUIDADO Risco de ferimentos devido a correntes de fuga no caso de contactos sujos. ▶ Ligue o conector eléctrico separável à ferramenta eléctrica só desligado da corrente e em estado limpo e seco. 1.Introduza, até encostar, o conector eléctrico separável codificado no produto, até o travamento engatar audivelmente. 2.Ligue a ficha de rede à tomada. Desligar o cabo de alimentação encaixável da ferramenta 1.Retire a ficha de rede da tomada. 2.Pressione a tecla de bloqueio e puxe para fora o conector eléctrico separável codificado. 3.Puxe o cabo de alimentação para fora da ferramenta. Colocar o acessório 2 1.Lubrifique ligeiramente o encabadouro do acessório. ▶ Utilize apenas massa lubrificante original da Hilti. Uma massa lubrificante errada poderá originar danos na ferramenta. 2.Encaixe o acessório no mandril até encostar e rode-o até o alojamento Y agarrar. 3.Puxe o casquilho de desbloqueio da ferramenta para trás. ▶ A ferramenta pode agora ser aplicada por completo no mandril. 4.Solte o casquilho de desbloqueio da ferramenta para fixar a ferramenta. 5.Depois de colocada, tente puxar a broca para fora do mandril, verificando assim se está bem fixa. ▶ O produto está operacional. Retirar o acessório 3 ▶ Puxe o desbloqueio da ferramenta para trás, até ao batente, e retire o acessório. Montar o punho auxiliar (opcional) 4 1.Rode o punho para soltar a abraçadeira (cinta de aperto) do punho auxiliar. 2.Deslize a abraçadeira (cinta de aperto) a partir da frente sobre o mandril até à ranhura prevista para o efeito. 3.Coloque o punho auxiliar na posição desejada. 4.Rode o punho para apertar a abraçadeira (cinta de aperto) do punho auxiliar. Trabalhar AVISO Perigo devido a choque eléctrico! Condutores de terra e disjuntores diferenciais em falta podem provocar ferimentos graves e queimaduras. ▶ Verifique que na linha de alimentação eléctrica do lado da obra, quer da rede ou do gerador, existem e estão conectados sempre condutores de terra e disjuntores diferenciais. ▶ Não coloque um produto em funcionamento sem estas medidas de segurança.33 2227845 *2227845* AVISO Perigo devido a cabo danificado! Se danificar o cabo enquanto trabalha, desligue imediatamente o aparelho e o cabo da rede eléctrica. Não toque no local com defeito! ▶ Verifique regularmente todos os cabos de alimentação. Substitua o cabo de extensão defeituoso. Solicite que o engenheiro ou arquitecto da obra autorize todos os trabalhos a realizar! Posicionar o cinzel 5 O cinzel pode ser fixo em 24 posições diferentes (em incrementos de 15°). Assim, tanto os cinzéis planos como os cinzéis côncavos podem ser ajustados na posição ideal para o trabalho em causa. 1.Empurre o desbloqueio da ferramenta para a frente e segure-o nessa posição. 2.Rode o desbloqueio da ferramenta com o cinzel para a posição pretendida. 3.Solte o desbloqueio da ferramenta, de modo a fixar o cinzel nesta posição. Cinzelar 1.Pressione lentamente o interruptor on/off até encostar. Consoante a profundidade da compressão do interruptor on/off, é possível controlar as rotações gradualmente, até se alcançar a velocidade máxima. 2.Para desligar a ferramenta, solte o interruptor on/off. Ligar/desligar o modo "operação continuada" No modo de cinzelamento, pode bloquear o interruptor on/off no estado de ligado. 1.Pressione o interruptor on/off 1 e, em seguida, o travamento do interruptor on/off 2. 2.Solte o interruptor on/off 1 e, em seguida, o travamento do interruptor on/off 2. ▶ O produto trabalha agora em operação continuada. 3.Para desligar o modo de operação continuada, pressione o interruptor on/off 1 e solte-o de novo. ▶ O produto desliga-se. Conservação e manutenção AVISO Perigo devido a choque eléctrico! A conservação e manutenção com a ficha de ligação inserida pode originar ferimentos graves e queimaduras. ▶ Retirar sempre a ficha de ligação antes de todos os trabalhos de conservação e manutenção! Conservação

• Remover a sujidade persistente com cuidado.*2227845*

• Limpe as saídas de ar cuidadosamente com uma escova seca.

• Limpar a carcaça apenas com um pano ligeiramente humedecido. Não utilizar produtos de conservação que contenham silicone, uma vez que estes poderiam danificar os componentes de plástico. Manutenção AVISO Perigo devido a choque eléctrico! Reparações incorrectas em peças eléctricas podem causar ferimentos e queimaduras graves. ▶ As reparações na parte eléctrica apenas podem ser executadas por um electricista especializado.

• Verificar, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.

• Em caso de danos e/ou perturbações de funcionamento, não operar o produto. Mandar reparar de imediato pelo Centro de Assistência Técnica Hilti.

• Após os trabalhos de conservação e manutenção, aplicar todos os dispositivos de protecção e verificar o respectivo funcionamento. Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group. Transporte e armazenamento

• Não transportar a ferramenta eléctrica com o instrumento inserido.

• Armazenar a ferramenta eléctrica sempre com a ficha de rede retirada.

• Armazenar a ferramenta seca e fora do alcance de crianças e pessoas não autorizadas.

• Após transporte ou armazenamento prolongado, antes da utilização, verificar a ferramenta eléctrica quanto a danos. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Localização de avarias Avaria Causa possível Solução A ferramenta não arranca. Cabo de alimentação ou ficha com defeito. ▶ Mande verificar e, se ne- cessário, substituir por um electricista especializado o cabo de alimentação ou a ficha. Gerador em "Sleep Mode". ▶ Aplique uma carga ao gerador, conectando um outro consu- midor (p. ex., uma lâmpada). Avaria eléctrica. ▶ mande verificar a ferramenta e a linha de alimentação por um electricista especializado. As escovas de carvão estão gastas. ▶ Mande verificar a ferramenta por um electricista espe- cializado e, se necessário substitua as escovas de car- vão.35 2227845 *2227845* Avaria Causa possível Solução A ferramenta não arranca. Cabo de alimentação encaixável não correctamente encaixado. ▶ Ligue o cabo de alimentação encaixável de forma correcta à ferramenta eléctrica. Não tem percussão. Avaria na ferramenta ou alcan- çado o tempo de trabalho para uma manutenção programada. ▶ Mande reparar o produto apenas pelo Centro de Assistência Técnica Hilti. Ferramenta demasiado fria. ▶ Coloque a ferramenta em contacto com o material base durante alguns instantes e deixe-a trabalhar em vazio para que atinja a temperatura de funcionamento. Fraca performance da ferra- menta. Extensão de cabo tem secção inadequada. ▶ Utilize uma extensão de cabo com secção permitida. O interruptor on/off não foi total- mente pressionado. ▶ Pressione o interruptor on/off o máximo possível. O acessório ficou preso no mandril. O porta-ferramentas não está completamente puxado para trás. ▶ Puxe o casquilho de bloqueio o máximo possível para trás e retire o acessório. Reciclagem As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré- requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico! Mais informações*2227845*
