MODE D'EMPLOI TE 500 HILTI

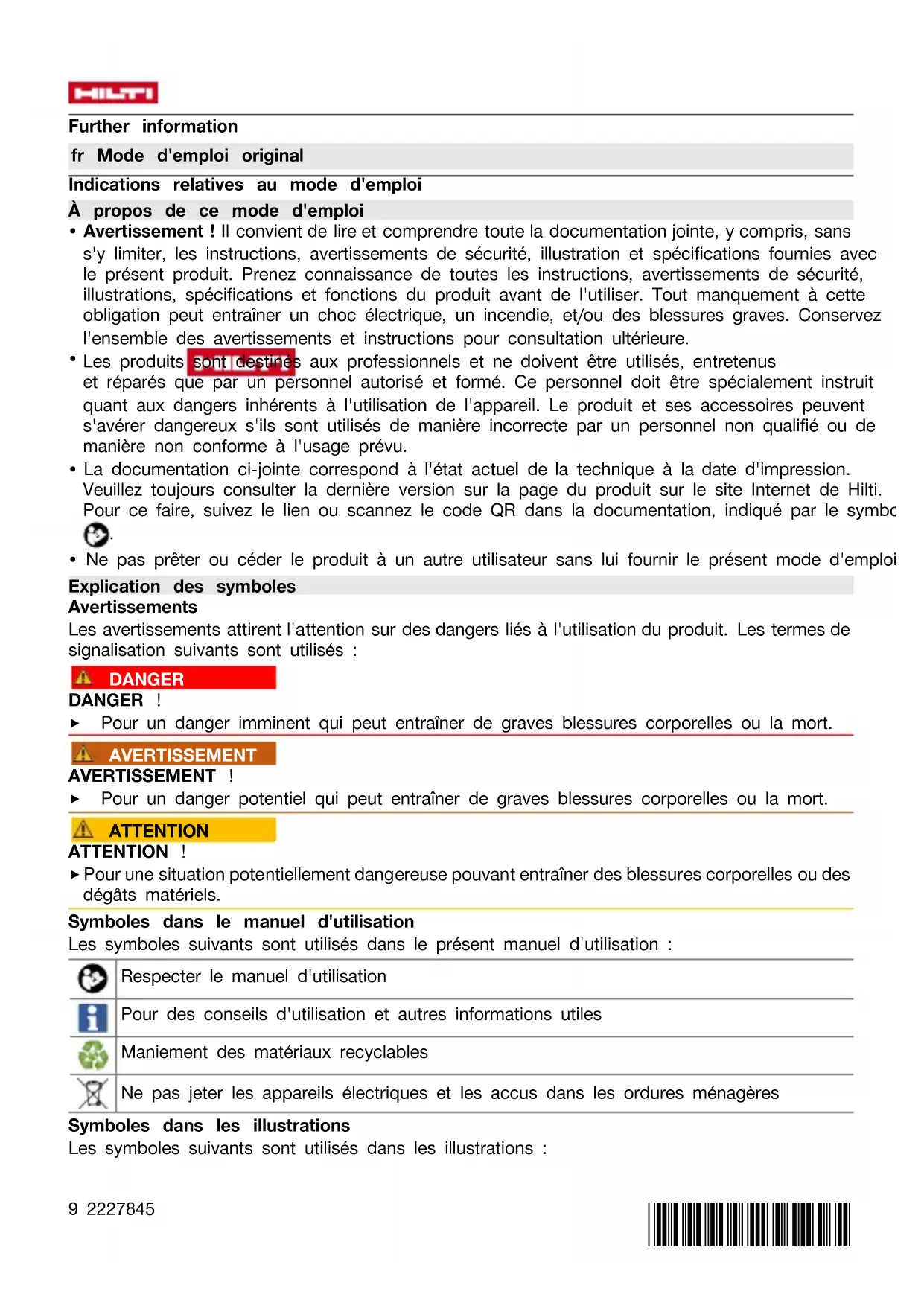

• Avertissement ! Il convient de lire et comprendre toute la documentation jointe, y compris, sans s'y limiter, les instructions, avertissements de sécurité, illustration et spécifications fournies avec le présent produit. Prenez connaissance de toutes les instructions, avertissements de sécurité, illustrations, spécifications et fonctions du produit avant de l'utiliser. Tout manquement à cette obligation peut entraîner un choc électrique, un incendie, et/ou des blessures graves. Conservez l'ensemble des avertissements et instructions pour consultation ultérieure.

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instruit quant aux dangers inhérents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu.

• La documentation ci-jointe correspond à l'état actuel de la technique à la date d'impression. Veuillez toujours consulter la dernière version sur la page du produit sur le site Internet de Hilti. Pour ce faire, suivez le lien ou scannez le code QR dans la documentation, indiqué par le symbole

• Ne pas prêter ou céder le produit à un autre utilisateur sans lui fournir le présent mode d'emploi. Explication des symboles Avertissements Les avertissements attirent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés : DANGER DANGER ! ▶ Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort. AVERTISSEMENT AVERTISSEMENT ! ▶ Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort. ATTENTION ATTENTION ! ▶ Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégâts matériels. Symboles dans le manuel d'utilisation Les symboles suivants sont utilisés dans le présent manuel d'utilisation : Respecter le manuel d'utilisation Pour des conseils d'utilisation et autres informations utiles Maniement des matériaux recyclables Ne pas jeter les appareils électriques et les accus dans les ordures ménagères Symboles dans les illustrations Les symboles suivants sont utilisés dans les illustrations :*2227845*

Ces chiffres renvoient à l'illustration correspondante au début du présent manuel d'utilisa- tion. La numérotation dans les illustrations indique les étapes de travail importantes ou les com- posants importants pour les étapes de travail. Dans le texte, ces étapes de travail ou com- posants sont mis en évidence avec les numéros correspondants, par ex. (3). Les numéros de position sont utilisés dans l'illustration Vue d’ensemble et renvoient aux numéros des légendes dans la section Vue d'ensemble du produit. Ce signe doit inviter à manier le produit en faisant particulièrement attention. Symboles spécifiques au produit Symboles sur le produit Les symboles suivants peuvent être utilisés sur le produit : L'appareil prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android. Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité et instructions, illustrations et caractéristiques techniques, qui accompagnent cet outil électroportatif. Tout manquement à l'observation des instructions suivantes risque de provoquer une électrocution, un incendie et/ou de graves blessures. Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures. La notion d'« outil électroportatif » mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble d'alimentation) et à des outils électriques sur accu (sans câble d'alimentation). Sécurité sur le lieu de travail ▶ Conserver la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. ▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▶ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électroportatif. En cas d'inattention il y a risque de perdre le contrôle de l'appareil. Sécurité relative au système électrique ▶ La fiche de secteur de l'outil électroportatif doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des prises de courant adaptées réduiront le risque de choc électrique.

Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique.

Ne jamais utiliser le câble de raccordement à d'autres fins que celles prévues, telles que pour porter, accrocher ou débrancher l'outil électroportatif de la prise de courant. Maintenir le câble de raccordement à l'écart de la chaleur, des parties grasses, des bords tranchants ou des parties en mouvement. Des câbles de raccordement endommagés ou emmêlés augmentent le risque de choc électrique.11 2227845 *2227845* ▶ Si l'outil électroportatif est utilisé à l'extérieur, utiliser uniquement des câbles de rallonge homologués pour les applications extérieures. L’utilisation d’un câble de rallonge homologué pour les applications extérieures réduit le risque d’un choc électrique. ▶ Si l'utilisation de l'outil électrique dans un environnement humide ne peut pas être évitée, utiliser un interrupteur de protection contre les courants de court-circuit. L'utilisation d'un tel interrupteur de protection réduit le risque d'une décharge électrique. Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser l'outil électroportatif en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner des blessures graves. ▶ Utiliser un équipement de protection personnel et toujours porter une protection pour les yeux. Les équipements de protection personnels tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant l'utilisation de l'outil électroportatif, réduiront le risque de blessures des personnes.

Éviter une mise en service par mégarde. S'assurer que l'outil électroportatif est arrêté avant de le brancher à la source de courant et/ou à l'accu, de le prendre ou de le porter. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement peut entraîner des accidents. ▶ Retirer tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionne- ment. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. ▶ Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée. Cela permet un meilleur contrôle de l'outil électroportatif dans des situations inattendues. ▶ S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement. ▶ Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, s'assurer qu'ils sont effectivement raccordés et correctement utilisés. L'utilisation d'un dispositif d'aspiration de la poussière peut réduire les risques dus aux poussières. ▶ Ne pas sous-estimer les mesures de sécurité à prendre et ne pas ignorer sciemment les règles de sécurité applicables aux outils électriques, même si l'on est utilisateur chevronné après de fréquentes utilisations de l'outil électroportatif. Un manque d'attention peut conduire à de graves blessures en quelques fractions de seconde. Utilisation et maniement de l'outil électroportatif ▶ Ne pas forcer l'appareil. Utiliser l'outil électroportatif adapté au travail à effectuer. Un outil électroportatif approprié réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été conçu. ▶ Ne pas utiliser d'outil électroportatif dont l'interrupteur est défectueux. Tout outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. ▶ Débrancher la fiche de la prise de courant et/ou l'accu amovible avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde de l'outil électroportatif. ▶ Conserver les outils électroportatifs non utilisés hors de portée des enfants. Ne permettre l'utilisation de l'appareil à aucune personne qui ne soit pas familiarisée avec celui-ci ou qui n'a pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont entre les mains de personnes non initiées. ▶ Prendre soin des outils électroportatifs et des accessoires. Vérifier que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des parties sont cassées ou endommagées de sorte que le bon fonctionnement de l'outil*2227845*

électroportatif s'en trouve entravé. Faire réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus. ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à ces instructions. Tenir également compte des conditions de travail et du travail à réaliser. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. ▶ Veiller à ce que les poignées et surfaces de préhension soient toujours être sèches, propres et exemptes de traces de graisse ou d'huile. Avec des poignées et surfaces de préhension glissantes, la sécurité et le contrôle de l'outil électroportatif ne peuvent être assurés dans des situations inopinées. Service ▶ L'outil électroportatif doit uniquement être réparé par un personnel qualifié, utilisant ex- clusivement des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif. Indications générales de sécurité applicables aux burineurs Consignes de sécurité pour tous les travaux ▶ Porter un casque antibruit. Le bruit peut entraîner des pertes auditives. ▶ Utiliser la poignée supplémentaire livrée avec l'appareil. La perte de contrôle peut entraîner des blessures. ▶ Tenir l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l'ac- cessoire risque de toucher des câbles électriques cachés ou son propre câble d'alimentation réseau. Le contact avec un câble sous tension risque de mettre les parties métalliques de l’appareil sous tension et de provoquer une décharge électrique. Consignes de sécurité supplémentaires spécifiques au burineur Sécurité des personnes ▶ Utiliser le produit et les accessoires uniquement s'ils sont en parfait état. ▶ Ne jamais entreprendre de manipulation ni de modification sur le produit ou les accessoires. ▶ Lors du burinage de plafonds, de murs et de planchers, veiller à conserver une position sûre et stable. Une percée soudaine peut déséquilibrer l'opérateur ! ▶ Lors de travaux d'ajourage, protéger l'espace du côté opposé aux travaux. Des morceaux de matériaux risquent d'être éjectés et / ou de tomber, et de blesser d'autres personnes. ▶ Lors de l'utilisation de l'appareil, l'utilisateur et toute personne se trouvant à proximité doivent porter des lunettes de protection adéquates, un casque de protection, un casque antibruit, des gants de protection et un masque respiratoire léger. ▶ Porter des gants de protection pour changer d'outil. Risque de blessures par coupure et de brûlures au contact avec l'outil amovible. ▶ Porter des lunettes de protection. Les éclats de matière peuvent entraîner des blessures corporelles et aux yeux.13 2227845 *2227845* ▶ La poussière générée par le meulage, le ponçage, le tronçonnage et le forage peut contenir des produits chimiques dangereux. Par exemple : plomb ou peinture à base de plomb ; brique, béton et autres produits de maçonnerie, pierre naturelle et autres produits contenant des silicates ; certains bois, tels que le chêne, le hêtre et le bois traité chimiquement ; amiante ou matériaux contenant de l'amiante. Déterminer l'exposition de l'opérateur et personnes se trouvant dans l'entourage en fonction de la classe de danger des matériaux traités. Prendre les mesures nécessaires pour maintenir l'exposition à un niveau sûr, par exemple en utilisant un système de collecte des poussières ou en portant une protection respiratoire appropriée. Mesures générales visant à réduire l'exposition : ▶ Travailler dans un endroit bien ventilé ▶ Éviter le contact prolongé avec la poussière ▶ Faire en sorte que la poussière soit dirigée loin du visage et du corps ▶ Porter des vêtements de protection et laver les zones exposées à l'eau et au savon ▶ Faire régulièrement des pauses et des exercices pour favoriser l'irrigation sanguine dans les doigts. En cas de travaux prolongés, les fortes vibrations peuvent perturber la circulation dans les vaisseaux sanguins ou le système nerveux dans les doigts, les mains ou le poignet. Sécurité relative au système électrique ▶ Avant d'entamer le travail, vérifier qu'il n'y a pas de câbles ou gaines électriques, tuyaux de gaz ou d'eau cachés dans la zone d'intervention. Les parties métalliques externes du produit peuvent provoquer un choc électrique ou une explosion si vous endommagez une ligne électrique, une conduite de gaz ou une conduite d'eau. Utilisation et emploi soigneux de l'outil électroportatif ▶ Ne mettez le produit en marche qu'après l'avoir mis en position de travail. ▶ Attendre l'arrêt complet du produit avant de le déposer. Description Vue d'ensemble du produit 1

Déverrouillage de l'outil

Dispositif de blocage du variateur élec- tronique de vitesse

Variateur électronique de vitesse

Câble d'alimentation avec connecteur codé débranchable Utilisation conforme à l'usage prévu Le produit décrit est un burineur électrique. Il est destiné aux travaux de burinage moyens dans la maçonnerie et le béton. ▶ L'appareil ne doit fonctionner qu'avec la tension réseau et la fréquence réseau indiquées sur la plaque signalétique. Éléments livrés Burineur, mode d'emploi. D'autres produits système pour votre produit peuvent être trouvés dans votre Hilti Store ou à l'adresse : www.hilti.group Caractéristiques techniques Burineur Les données de tension nominale, courant nominal, fréquence et consommation nominale figurent sur la plaque signalétique spécifique au pays. En cas d'utilisation avec un groupe électrogène ou un transformateur, leur puissance d'alimentation doit être au moins égale au double de la puissance indiquée sur la plaque signalétique de l'appareil. La tension de service du groupe électrogène ou du transformateur doit être toujours comprise entre +5 % et -15 % par rapport à la tension nominale de l'appareil.*2227845*

Cet appareil est conforme à la norme applicable à condition que l'impédance réseau maximale admissible Zmax au point de raccordement de l'installation du client au réseau public soit inférieure ou égale à 0,401 Ω. Il en va de la responsabilité de l'installateur ou de l'exploitant de l'appareil de s'assurer, au besoin en consultant le fournisseur de réseau de distribution, que l'appareil sera seulement raccordé à un point de raccordement dont l'impédance est inférieure ou égale à Zmax. TE 500 Génération de produit

Poids 4,9 kg (10,8 lb) Classe de protection selon EN 60745

Utilisation Préparatifs ATTENTION Risque de blessures ! Mise en marche inopinée du produit. ▶ Retirer la fiche de la prise avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit. Branchement du câble d'alimentation ATTENTION Risque de blessures du fait des courants de fuite si les contacts sont encrassés. ▶ Le connecteur électrique débranchable doit uniquement être raccordé à l'appareil électrique, s'il est propre, sec et hors tension. 1.Introduire l'embout de câble à connexion rapide codé jusqu'en butée dans le produit jusqu'à ce que le dispositif de blocage s'emboîte de manière audible. 2.Brancher la fiche dans la prise. Débranchement du câble d'alimentation enfichable de l'appareil 1.Débrancher la fiche de la prise. 2.Appuyer sur la touche d'arrêt et retirer le connecteur électrique débranchable codé. 3.Tirer le câble d'alimentation hors de l'appareil. Mise en place de l'outil 2 1.Graisser légèrement l'emmanchement de l'outil amovible. ▶ Utiliser exclusivement de la graisse Hilti d'origine. Une graisse inadéquate peut provoquer des dommages sur l'appareil. 2.Emmancher l'outil jusqu'en butée dans le porte-outil et le tourner jusqu'à ce que la prise en Y engrène. 3.Tirer le dispositif de déverrouillage de l'outil en arrière. ▶ L'outil peut désormais être complètement inséré dans le porte-outil. 4.Relâcher le dispositif de déverrouillage de l'outil pour verrouiller l'outil. 5.Une fois mis en place, vérifier que l'outil est bien serré dans le dispositif de verrouillage en tirant dessus. ▶ Le produit est prêt à fonctionner. Retrait de l'outil 3 ▶ Tirer le dispositif de déverrouillage de l'outil en arrière jusqu'en butée et sortir l'outil amovible. Montage de la poignée latérale (en option) 4 1.Tourner le dispositif de serrage (collier de serrage) sur la poignée latérale pour desserrer.15 2227845 *2227845* 2.Pousser le dispositif de serrage (collier de serrage) vers l'avant sur le porte-outil jusqu'à la rainure prévue à cet effet. 3.Placer la poignée latérale dans la position souhaitée. 4.Tourner le dispositif de serrage (collier de serrage) sur la poignée latérale pour serrer. Travail AVERTISSEMENT Risque d'électrocution ! L'absence de fil de terre et disjoncteur différentiel peut entraîner de graves blessures ou brûlures. ▶ Toujours vérifier sur le chantier que le câble d’alimentation électrique, provenant du secteur ou d’un générateur, est bien muni d’un fil de terre et d'un disjoncteur différentiel, et qu'il est effectivement bien raccordé. ▶ Ne pas utiliser ce produit si ces mesures de sécurité n'ont pas été prises. AVERTISSEMENT Danger engendré par un câble endommagé ! Si le câble d'alimentation ou de rallonge est endommagé en cours de travail, débrancher immédiatement l'appareil et le câble du réseau. Ne pas toucher aux pièces défectueuses ! ▶ Contrôler régulièrement les câbles de branchement. Remplacer les câbles de rallonge défectueux. Faire confirmer l'ensemble des travaux par le maître d'œuvre ! Positionnement du burin 5 Le burin peut être positionné dans 24 positions différentes (tous les 15°). Ainsi, que ce soit pour le burinage plat ou profilé, il est toujours possible de travailler dans la position optimale. 1.Pousser le dispositif de déverrouillage de l'outil vers l'avant et le maintenir dans cette position. 2.Tourner le dispositif de déverrouillage de l'outil avec le burin dans la position souhaitée. 3.Relâcher le dispositif de déverrouillage de l'outil pour verrouiller le burin dans cette position. Burinage 1.Enfoncer lentement le variateur électronique de vitesse. La vitesse de rotation est augmentée progressivement jusqu'à sa valeur maximale selon la pression exercée sur le variateur électronique de vitesse. 2.Relâcher le variateur électronique de vitesse pour éteindre l'appareil. Activation/Désactivation de la marche continue En mode burinage, le variateur électronique de vitesse peut être bloqué à l'état activé.*2227845*

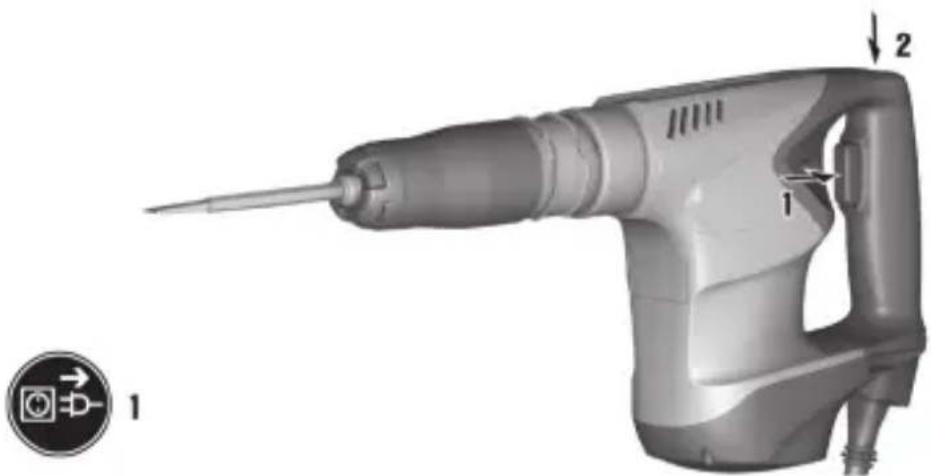

1.Appuyer sur le variateur électronique de vitesse 1 et ensuite sur le dispositif de blocage du variateur électronique de vitesse 2. 2.Relâcher le variateur électronique de vitesse 1 puis le dispositif de blocage du variateur électronique de vitesse 2. ▶ Le produit fonctionne en continu. 3.Pour désactiver le mode de fonctionnement en continu, appuyer sur le variateur électronique de vitesse 1 et le relâcher. ▶ Le produit s'arrête. Nettoyage et entretien AVERTISSEMENT Danger d'électrocution ! Les travaux de nettoyage et d'entretien effectués avec fiche branchée à la prise peuvent entraîner de graves blessures ou brûlures. ▶ Toujours retirer la fiche de la prise avant tous travaux de nettoyage et d'entretien ! Nettoyage

• Éliminer prudemment les saletés récalcitrantes.

• Nettoyer les ouïes d'aération avec précaution au moyen d'une brosse sèche.

• Nettoyer le boîtier uniquement avec un chiffon légèrement humidifié. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pièces en plastique. Entretien AVERTISSEMENT Risque d'électrocution ! Des réparations inappropriées sur des composants électriques peuvent entraîner de graves blessures corporelles et brûlures. ▶ Toute réparation des pièces électriques ne doit être effectuée que par un électricien qualifié.

• Vérifier régulièrement qu'aucune pièce visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti.

• Après des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement. Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consom- mables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires auto- risés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group.17 2227845 *2227845* Transport et entreposage

• Ne pas transporter l'appareil électrique avec un outil monté.

• Toujours stocker l'appareil électrique avec la fiche secteur débranchée de la prise.

• Sécher l'appareil et le stocker hors de portée des enfants et des personnes non autorisées.

• Après un transport ou stockage prolongé de l'appareil électrique, toujours vérifier qu'il n'est pas endommagé avant de l'utiliser. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Guide de dépannage Défaillance Causes possibles Solution L'appareil ne se met pas en marche. Le câble d'alimentation réseau ou le connecteur est défectueux. ▶ Faire contrôler le câble d'alimentation ou la fiche par un électricien qualifié et remplacer au besoin. Générateur en mode Veille. ▶ Charger le générateur avec un second consommateur (p. ex. lampe de chantier). Défaut électrique. ▶ Faire contrôler l'appareil et l'alimentation par un électri- cien professionnel compétent. Balais de charbon usés. ▶ Faire contrôler l'appareil par un électricien et, si nécessaire, remplacer les balais de charbon. Câble d'alimentation pas correc- tement enfiché dans l'appareil. ▶ Brancher le câble d'alimenta- tion enfichable correctement sur l'appareil électrique. Absence de percussion. Appareil endommagé ou l'échéance du prochain entretien est atteinte. ▶ Faire réparer le produit exclusivement par le S.A.V. Hilti. L'appareil est trop froid. ▶ Pour amener l'appareil à la température de service, le poser un instant sur le matériau support et le laisser tourner à vide. L'appareil n'atteint pas la pleine puissance. La section du câble de rallonge n'est pas suffisante. ▶ Utiliser un câble de rallonge de section suffisante. Le variateur électronique de vi- tesse n'est pas complètement enfoncé. ▶ Enfoncer le variateur élec- tronique de vitesse jusqu'en butée. L'outil ne sort pas du dispo- sitif de verrouillage. Le mandrin n'est pas complète- ment ouvert. ▶ Retirer le dispositif de ver- rouillage de l'outil jusqu'à la butée et sortir l'outil.*2227845*

Recyclage Les appareils Hilti sont fabriqués pour une grande partie en matériaux recyclables. Le recyclage présuppose un tri adéquat des matériaux. Hilti reprend les appareils usagés dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial. ▶ Ne pas jeter les appareils électriques, électroniques et accus dans les ordures ménagères ! Informations complémentaires es Manual de instrucciones original Información sobre el manual de instrucciones Acerca de este manual de instrucciones
