MANUAL DE UTILIZADOR SF 422 HILTI

1.1 Sobre esta documentação

• Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.

• Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

• Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual.60 Português 2272253 *2272253*

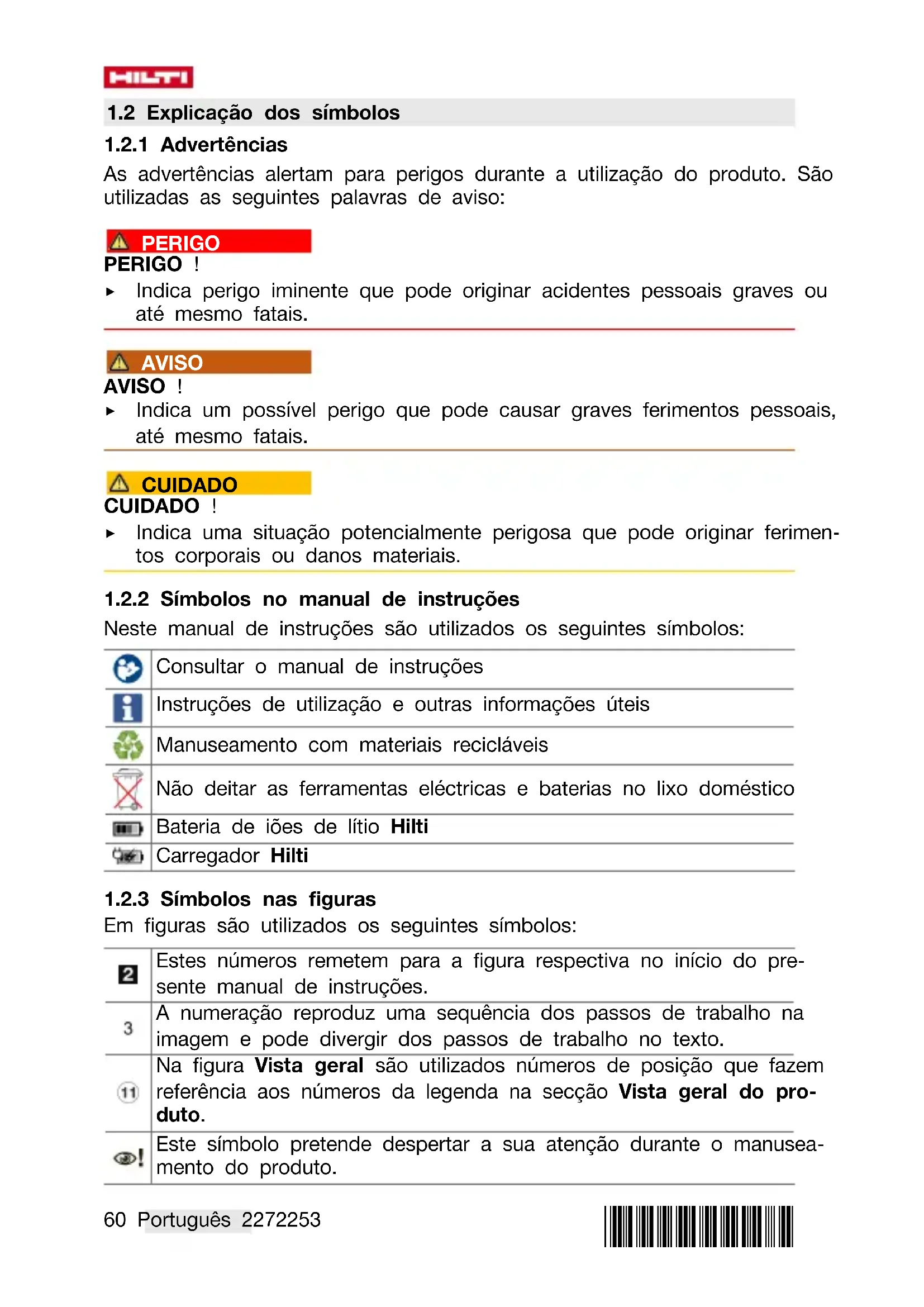

1.2 Explicação dos símbolos

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso: PERIGO PERIGO ! ▶ Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais. AVISO AVISO ! ▶ Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais. CUIDADO CUIDADO ! ▶ Indica uma situação potencialmente perigosa que pode originar ferimen- tos corporais ou danos materiais.

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos: Consultar o manual de instruções Instruções de utilização e outras informações úteis Manuseamento com materiais recicláveis Não deitar as ferramentas eléctricas e baterias no lixo doméstico Bateria de iões de lítio Hilti Carregador Hilti

1.2.3 Símbolos nas figuras

Em figuras são utilizados os seguintes símbolos: Estes números remetem para a figura respectiva no início do pre- sente manual de instruções. A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto. Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do pro- duto. Este símbolo pretende despertar a sua atenção durante o manusea- mento do produto.*2272253* 2272253 Português 61

1.3 Símbolos dependentes do produto

1.3.1 Símbolos no produto

No produto são utilizados os seguintes símbolos: Velocidade nominal em vazio Rotações por minuto Corrente contínua Bateria de iões de lítio Aparafusar Perfurar Furar com percussão Rotação para a direita/esquerda Diâmetro O produto suporta a tecnologia NFC que é compatível com platafor- mas iOS e Android. Nunca utilize a bateria como ferramenta de percussão. Não deixe cair a bateria. Não utilize baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Série utilizada da bateria de iões de lítio Hilti. Tenha em atenção as indicações no capítulo Utilização conforme a finalidade projec- tada. Se existente no produto, isso significa que o produto foi certificado por este organismo de certificação para o mercado americano e canadiano de acordo com as normas em vigor.

1.4 Dados informativos sobre o produto

Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos. A designação e o número de série são indicados na placa de características.62 Português 2272253 *2272253* ▶ Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes. Dados do produto Berbequim/aparafusadora | Berbequim de percus- são/aparafusadora SF 4-22 | SF 4 H-22 Geração: 02 N.° de série: 2 Segurança

2.1 Normas de segurança gerais para ferramentas eléctricas

AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais esta ferramenta eléctrica está equipada. O não cumprimento das instruções a seguir pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as normas de segurança e instruções para futura referência. O termo “ferramenta eléctrica” utilizado nas normas de segurança refere-se a ferramentas com ligação à corrente eléctrica (com cabo de alimentação) ou a ferramentas a bateria (sem cabo). Segurança no posto de trabalho ▶ Mantenha a sua área de trabalho limpa e bem iluminada. Locais desarrumados ou mal iluminados podem ocasionar acidentes. ▶ Não utilize a ferramenta eléctrica em ambientes explosivos ou na proximidade de líquidos ou gases inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. ▶ Mantenha crianças e terceiros afastados durante os trabalhos. Distracções podem conduzir à perda de controlo sobre a ferramenta. Segurança eléctrica ▶ A ficha da ferramenta eléctrica deve servir na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer adaptadores com ferramentas eléctricas com ligação terra. Fichas originais (não modificadas) e tomadas adequadas reduzem o risco de choque eléctrico. ▶ Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra. ▶ As ferramentas eléctricas não devem ser expostas à chuva nem à humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.*2272253* 2272253 Português 63 ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶ Quando operar uma ferramenta eléctrica ao ar livre, utilize apenas cabos de extensão próprios para utilização no exterior. A utilização de um cabo de extensão próprio para utilização no exterior reduz o risco de choques eléctricos. ▶ Utilize um disjuntor diferencial se não puder ser evitada a utilização da ferramenta eléctrica em ambiente húmido. A utilização de um disjuntor diferencial reduz o risco de choque eléctrico. Segurança física ▶ Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com uma ferramenta eléctrica. Se estiver cansado ou sob influência de drogas, álcool ou medicamentos não efectue nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões. ▶ Evite um arranque involuntário. Assegure-se de que a ferramenta eléctrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, pegar nela ou a transportar. Transportar a ferramenta eléctrica com o dedo no interruptor ou ligar uma ferramenta à tomada com o interruptor ligado (ON) pode resultar em acidentes. ▶ Remova quaisquer chaves de ajuste (chaves de fenda), antes de ligar a ferramenta eléctrica. Um acessório ou chave deixado preso numa parte rotativa da ferramenta pode causar ferimentos. ▶ Evite posturas corporais desfavoráveis. Mantenha sempre uma posição correcta, em perfeito equilíbrio. Desta forma será mais fácil manter o controlo sobre a ferramenta eléctrica em situações inesperadas. ▶ Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, vestuário e luvas afastados das peças móveis. Roupas largas, jóias ou cabelos compridos podem ficar presos nas peças móveis. ▶ Se poderem ser montados sistemas de remoção e de recolha de pó, assegure-se de que estes estão ligados e são utilizados correctamente. A utilização de um sistema de remoção de pó pode reduzir os perigos relacionados com a exposição ao mesmo. ▶ Não se acomode numa falsa sensação de segurança e não ignore os regulamentos de segurança para ferramentas eléctricas, mesmo se estiver familiarizado com a ferramenta eléctrica após numerosas64 Português 2272253 *2272253* utilizações. Agir de forma descuidada pode causar ferimentos graves dentro duma fracção de segundo. Utilização e manuseamento da ferramenta eléctrica ▶ Não sobrecarregue a ferramenta. Use para o seu trabalho a ferramenta eléctrica correcta. Com a ferramenta eléctrica adequada obterá maior eficiência e segurança se respeitar os seus limites. ▶ Não utilize a ferramenta eléctrica se o interruptor estiver defeituoso. Uma ferramenta eléctrica que já não possa ser accionada pelo interruptor é perigosa e deve ser reparada. ▶ Retire a ficha da tomada e/ou remova uma bateria amovível antes de efectuar ajustes na ferramenta, substituir acessórios ou guardar a ferramenta. Esta medida preventiva evita o accionamento acidental da ferramenta eléctrica. ▶ Guarde ferramentas eléctricas não utilizadas fora do alcance das crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. Ferramentas eléctricas operadas por pessoas não treinadas são perigosas. ▶ Faça uma manutenção regular de ferramentas eléctricas e aces- sórios. Verifique se as partes móveis funcionam perfeitamente e não emperram ou se há peças quebradas ou danificadas que pos- sam influenciar o funcionamento da ferramenta eléctrica. Peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes são causados por ferramentas eléctricas com manu- tenção deficiente. ▶ Mantenha as ferramentas de corte sempre afiadas e limpas. Aces- sórios com gumes afiados tratados correctamente emperram menos e são mais fáceis de controlar. ▶ Utilize a ferramenta eléctrica, acessórios, bits, etc., de acordo com estas instruções. Tome também em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins além dos previstos, pode ocasionar situações de perigo. ▶ Mantenha punhos e respectivas superfícies secos, limpos e isentos de óleo e gordura. Punhos e superfícies afins escorregadios não permitem um manuseamento e controlo seguro da ferramenta eléctrica em situações imprevistas. Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomenda- dos pelo fabricante. Num carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias. ▶ Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.*2272253* 2272253 Português 65 ▶ Quando a bateria não estiver em uso, mantenha-a afastada de outros objectos de metal, como, por exemplo, clipes, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto-circuito entre os contactos da bateria pode causar queimaduras ou incêndio. ▶ Utilizações inadequadas podem provocar derrame do líquido da bateria. Evite o contacto com este líquido. No caso de contacto acidental, enxágue imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escorre da bateria pode provocar irritações ou queimaduras da pele. ▶ Não utilize uma bateria danificada ou modificada. Baterias danifica- das ou modificadas podem ter um comportamento imprevisível e causar fogo, explosão ou risco de ferimentos. ▶ Não exponha uma bateria ao fogo ou a temperaturas excessivas. Fogo e temperaturas superiores a 130 °C (265 °F) podem provocar uma explosão. ▶ Cumpra todas as instruções sobre o carregamento e nunca carregue a bateria ou a ferramenta a bateria fora da faixa de temperaturas indicada no manual de instruções. O carregamento errado ou fora da faixa de temperaturas permitida pode destruir a bateria e aumentar o risco de incêndio. Manutenção ▶ A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi- cado e só devem ser utilizadas peças sobressalentes originais. Isto assegurará que a segurança da ferramenta se mantenha. ▶ Nunca faça a manutenção de baterias danificadas. Qualquer manu- tenção de baterias só deverá ser realizada pelo fabricante ou serviços de assistência técnica autorizados.

2.2 Normas de segurança para berbequins

Indicações de segurança para todos os trabalhos ▶ Ao furar com percussão, use protecção auricular. Ruído em excesso pode levar à perda de audição. ▶ Segure a ferramenta eléctrica apenas pelas áreas isoladas dos punhos, quando executar trabalhos em que o acessório ou os pa- rafusos possam encontrar cabos eléctricos encobertos. O contacto com um cabo sob tensão também pode colocar partes metálicas da ferramenta sob tensão e causar um choque eléctrico. Indicações de segurança em caso de utilização de brocas compridas ▶ Não trabalhe, em caso algum, com uma velocidade de rotação maior do que a máxima velocidade admissível para a broca. Se trabalhar com velocidades maiores, a broca poderá deformar-se ligeiramente, se poder rodar livremente, sem contacto com a peça a trabalhar, dando origem a ferimentos.66 Português 2272253 *2272253* ▶ Inicie o processo de perfuração sempre a baixas rotações e en- quanto a broca estiver em contacto com a peça a trabalhar. Se trabalhar com velocidades maiores, a broca poderá deformar-se ligeira- mente, se poder rodar livremente, sem contacto com a peça a trabalhar, dando origem a ferimentos. ▶ Não aplique uma pressão excessiva e apenas no sentido longitudinal relativamente à broca. As brocas podem deformar-se e, deste modo, partir ou originar uma perda de controlo, dando origem a ferimentos.

2.3 Normas de segurança adicionais para a aparafusadora

Segurança física ▶ Utilize o produto e os acessórios somente se estiverem em perfeitas condições técnicas. ▶ Nunca efectue quaisquer manipulações ou modificações no produto ou nos acessórios. ▶ Evite o contacto com peças rotativas - risco de ferimentos! ▶ Use óculos de protecção, capacete de segurança, protecção auricular e uma protecção respiratória adequada durante a utilização do produto. ▶ Use luvas de protecção durante a substituição de acessórios. Tocar no acessório pode causar ferimentos por corte e queimaduras. ▶ Utilize óculos de protecção. Os estilhaços podem provocar ferimentos corporais, nomeadamente nos olhos. ▶ Mantenha sempre as saídas de ar desobstruídas. Risco de queimaduras devido a saídas de ar tapadas! ▶ Pó produzido ao rectificar, lixar, cortar e furar pode conter produtos químicos perigosos. Alguns exemplos são: Chumbo ou tintas à base de chumbo; Tijolo, betão e outros produtos de alvenaria, pedra natural e outros produtos que contenham silicatos; Determinadas madeiras, como carvalho, faia e madeira tratada quimicamente; Amianto ou materiais contendo amianto. Determine a exposição do operador e das pessoas que se encontrem nas proximidades através da classe de perigo dos materiais a serem trabalhados. Tome as medidas necessárias para manter a exposição a um nível seguro como, por ex., a utilização de um sistema colector de pó ou o uso de uma protecção respiratória adequada. As medidas gerais para redução da exposição incluem: ▶ Trabalhar num local bem ventilado, ▶ Evitar o contacto prolongado com pó, ▶ Afastar o pó do rosto e do corpo, ▶ Usar roupa de protecção e lavar áreas expostas com água e sabão. ▶ Faça frequentemente pausas e exercícios para melhorar a circulação sanguínea nos dedos. Os trabalhos mais longos, devido às intensas vibrações, podem causar distúrbios nos vasos sanguíneos ou no sistema nervoso dos dedos, mãos ou pulsos.*2272253* 2272253 Português 67 ▶ Não olhe directamente para a luz de trabalho (LED) do produto nem aponte a luz para o rosto de outras pessoas. Existe risco de encandea- mento. ▶ Em caso de defeito no interruptor on/off, um binário elevado e elevadas rotações elevadas podem dar origem a ferimentos ao utilizar o berbequim / aparafusadora. Neste caso, pare de trabalhar com o berbequim / aparafusadora. ▶ Não toque em objectos metálicos enquanto estiver a trabalhar com o berbequim / aparafusadora. ▶ O produto não pode ser utilizado para trabalhar materiais nocivos para a saúde (p. ex., amianto). ▶ Ao realizar trabalhos de perfuração, vede a área que se encontra do lado oposto dos trabalhos. Restos de demolição podem desprender-se e/ou cair e ferir outras pessoas. ▶ Risco de ferimentos devido a queda de ferramentas e/ou acessórios. Antes de iniciar os trabalhos, verifique se a bateria e os acessórios montados estão realmente fixos. Segurança eléctrica ▶ Antes de iniciar os trabalhos, verifique o local de trabalho relativamente a cabos eléctricos encobertos, bem como tubos de gás e água. Partes metálicas externas do produto podem causar um choque eléctrico ou uma explosão se, inadvertidamente, danificarem uma linha eléctrica, um cano de gás ou de água. Utilização e manutenção de ferramentas eléctricas ▶ Ligue o produto somente quando o tiver colocado na posição de trabalho. ▶ Desligue imediatamente o produto, caso o acessório bloqueie. O produto pode desviar-se para os lados. ▶ Aguarde até que o produto esteja parado, antes de o pousar.

2.4 Utilização e manutenção de baterias

▶ Tenha em atenção as seguintes normas de segurança para um manuseamento e utilização seguros de baterias de iões de lítio. A inobservância pode causar irritações da pele, ferimentos corrosivos graves, queimaduras químicas, fogo e/ou explosões. ▶ Utilize baterias somente se estiverem em perfeitas condições técnicas. ▶ Manuseie cuidadosamente as baterias a fim de evitar danos e impedir a fuga de líquidos extremamente nocivos! ▶ As baterias não devem, em caso algum, ser modificadas ou manipuladas! ▶ As baterias não devem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas.68 Português 2272253 *2272253* ▶ Não utilize ou carregue baterias que tenham recebido uma pancada ou que estejam, de outra forma, danificadas. Verifique regularmente se as suas baterias apresentam indícios de danos. ▶ Nunca utilize baterias recicladas ou reparadas. ▶ Nunca utilize a bateria ou uma ferramenta eléctrica a bateria como ferramenta de percussão. ▶ Nunca expor as baterias à radiação solar directa, temperaturas elevadas, faíscas ou chamas abertas. Isso pode dar origem a explosões. ▶ Não toque nos pólos da bateria com os dedos, ferramentas, jóias ou outros objectos condutores da electricidade. Isto pode danificar a bateria e causar danos materiais e ferimentos. ▶ Mantenha as baterias afastadas da chuva, humidade e líquidos. A entrada de humidade pode causar curto-circuitos, choques eléctricos, queimaduras, incêndio e explosões. ▶ Utilize apenas carregadores e ferramentas eléctricas previstos para este tipo de bateria. Para isso, tenha em atenção as indicações nos respectivos manuais de instruções. ▶ Nunca utilize nem guarde a bateria em ambientes potencialmente explo- sivos. ▶ Se a bateria estiver demasiado quente ao toque, poderá estar com defeito. Coloque a bateria num local com boa visibilidade que não constitua risco de incêndio, suficientemente afastado de materiais infla- máveis. Deixe a bateria arrefecer. Se, passado uma hora, a bateria ainda estiver demasiado quente ao toque, então está com defeito. Contacte o Centro de Assistência Técnica Hilti ou leia a documento "Indicações relativas à segurança e utilização de baterias de iões de lítio Hilti". Observe as regras específicas aplicáveis ao transporte, à armaze- nagem e à utilização de baterias de iões de lítio. → Página 77 Leia as indicações relativas à segurança e utilização de baterias de iões de lítio Hilti que encontra efectuando a leitura do código QR na parte final deste manual de instruções. 3 Descrição

3.1 Vista geral do produto 1

Mandril de aperto rápido

Anel de regulação do torque e modo de operação

Selector de velocidade

Comutador de rotação para a direita/esquerda com dispo- sitivo de segurança de trans- porte

Abertura de montagem para acessórios

Iluminação da zona de traba- lho (LED)

Interruptor on/off com regula- ção electrónica da velocidade*2272253* 2272253 Português 69

Botão de destravamento da bateria

Indicação de estado da bate- ria

3.2 Utilização correcta

O produto descrito é, consoante a versão, um berbequim/aparafusadora ou berbequim de percussão/aparafusadora a bateria de utilização manual. Foi concebido para apertar e soltar parafusos e para perfurar metal, madeira e plástico. Na versão Berbequim de percussão/aparafusadora destina-se a furar betão leve e alvenaria.

• Para este produto, utilize apenas baterias de iões de lítio Hilti Nuron da série B 22. Para garantir o desempenho perfeito, a Hilti recomenda para este produto as baterias indicadas nesta tabela, no fim deste manual de instruções.

• Para estas baterias utilize apenas carregadores Hilti das séries referidas na tabela, no final deste manual de instruções.

3.3 Incluído no fornecimento

Berbequim de percussão / aparafusadora / Berbequim / aparafusadora, manual de instruções. Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group

3.4 Indicações da bateria de iões de lítio

As baterias de iões de lítio Hilti Nuron podem apresentar o estado de carga, mensagens de erro e o estado da bateria.

3.4.1 Indicações relativas ao estado de carga e mensagens de erro

AVISO Risco de ferimentos devido à queda da bateria! ▶ Com a bateria encaixada, depois de pressionar o botão de destrava- mento, certifique-se de que volta a encaixar a bateria correctamente no produto utilizado. Para obter uma das seguintes indicações, pressione brevemente o botão de destravamento da bateria. O estado de carga, assim como, possíveis avarias são apresentados de forma permanente, enquanto o produto conectado estiver ligado. Estado Significado Quatro (4) LEDs estão sempre ace- sos a verde Estado de carga: 100% a 71% Três (3) LEDs estão sempre acesos a verde Estado de carga: 70% a 51%70 Português 2272253 *2272253* Estado Significado Dois (2) LEDs estão sempre acesos a verde Estado de carga: 50% a 26% Um (1) LED está sempre aceso a verde Estado de carga: 25% a 10% Um (1) LED pisca lentamente a verde Estado de carga: < 10% Um (1) LED pisca rapidamente a verde A bateria de iões de lítio está com- pletamente descarregada. Carregue a bateria. Se o LED ainda estiver a piscar rapidamente depois de carregar a bateria, contacte o Centro de Assistência Técnica Hilti. Um (1) LED pisca rapidamente a amarelo A bateria de iões de lítio ou o pro- duto associado estão sobrecarre- gados, demasiado quentes, dema- siado frios ou existe alguma outra falha. O produto e a bateria devem ser utilizados à temperatura de trabalho recomendada e o produto não deve ser sobrecarregado quando está a ser utilizado. Se a mensagem persistir, contacte o Centro de Assistência Técnica Hilti. Um (1) LED acende-se a amarelo A bateria de iões de lítio e o pro- duto a ela ligado não são compa- tíveis. Contacte a Assistência Téc- nica Hilti. Um (1) LED pisca rapidamente a vermelho A bateria de iões de lítio está blo- queada e não pode continuar a ser utilizada. Contacte a Assistência Técnica Hilti.

3.4.2 Indicações relativas ao estado da bateria

Para consultar o estado da bateria, mantenha o botão de destravamento pressionado por mais de três segundos. O sistema não detecta potenciais anomalias da bateria devido a utilização inadequada como, por ex., quedas, perfurações, danos externos provocados pelo calor, etc.*2272253* 2272253 Português 71 Estado Significado Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a verde. A bateria pode continuar a ser utili- zada. Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED pisca rapidamente a amarelo. Não foi possível concluir a consulta sobre o estado da bateria. Repita o procedimento ou contacte o Centro de Assistência Técnica Hilti. Todos os LEDs acendem como luz de perseguição e, em seguida, um (1) LED está sempre aceso a vermelho. Se um produto conectado ainda puder ser utilizado, a capacidade restante da bateria é inferior a 50%. Se um produto conectado já não puder ser utilizado, a bateria está no fim da sua vida útil e deve ser substituída. Contacte a Assistência Técnica Hilti.

O produto está equipado com desactivação rápida electrónica ATC(Active Torque Control). Se o acessório bloquear ou ficar preso, o produto irá rodar subitamente de forma descontrolada no sentido contrário. O ATC detecta este súbito movimento de rotação do produto e desliga imediatamente o produto. Para o funcionamento correcto é necessário que o produto possa rodar. Depois de efectuada a desactivação rápida, desligue e volte a ligar o produto. 4 Características técnicas

SF 4-22 SF 4H-22 Tensão nominal 21,6 V 21,6 V Peso sem bateria 1,3 kg (2,9 lb) 1,4 kg (3,1 lb) Rotação 1.ª veloci- dade 0 rpm … 610 rpm (0 Hz … 10,2 Hz) 0 rpm … 610 rpm (0 Hz … 10,2 Hz)72 Português 2272253 *2272253* SF 4-22 SF 4H-22 Rotação 2.ª veloci- dade 0 rpm … 2 100 rpm (0 Hz … 35,0 Hz) 0 rpm … 2 100 rpm (0 Hz … 35,0 Hz) Regulação do torque (15 posições) 1,5 Nm … 10 Nm (1,1 ftlb

Binário (para aparafusamento em material macio) ≤ 36 Nm (≤ 27 ftlb

Tensão de serviço da bateria 21,6 V Peso da bateria Consultar o fim deste manual de instruções Temperatura ambiente durante o funcionamento −17 ℃ … 60 ℃ (1 ℉ … 140 ℉) Temperatura de armazenagem −20 ℃ … 40 ℃ (−4 ℉ … 104 ℉) Temperatura da bateria no início do carregamento −10 ℃ … 45 ℃ (14 ℉ … 113 ℉)

4.3 Diâmetros permitidos para acessórios

SF 4-22 SF 4H-22 Amplitude de aperto do mandril de aperto rápido 1,5 mm … 13 mm (0,06 in … 0,5 in) 1,5 mm … 13 mm (0,06 in … 0,5 in) Ø Broca (madeira macia) 1,5 mm … 25 mm (0,06 in … 1,0 in) 1,5 mm … 25 mm (0,06 in … 1,0 in) Ø Broca (madeira dura) 1,5 mm … 14 mm (0,06 in … 0,6 in) 1,5 mm … 14 mm (0,06 in … 0,6 in)*2272253* 2272253 Português 73 SF 4-22 SF 4H-22 Ø Broca (metal) 1,5 mm … 10 mm (0,06 in … 0,4 in) 1,5 mm … 10 mm (0,06 in … 0,4 in) Ø da broca (betão leve / alvenaria)

• /• 4 mm … 8 mm (0,2 in … 0,3 in) 5 Preparação do local de trabalho AVISO Risco de ferimentos devido a arranque involuntário! ▶ Antes de encaixar a bateria, certifique-se de que o produto correspon- dente está desligado. ▶ Remova a bateria, antes de efectuar ajustes na ferramenta ou substituir acessórios. Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

5.1 Carregar a bateria

1. Antes de carregar, leia o manual de instruções do carregador.

2. Certifique-se de que os contactos da bateria e do carregador estão

AVISO Risco de ferimentos devido a curto-circuito ou queda da bateria! ▶ Antes de encaixar a bateria, certifique-se de que os contactos da bateria e os contactos no produto estão livres de corpos estranhos. ▶ Certifique-se de que a bateria engata sempre correctamente.

1. A bateria deve ser completamente carregada antes da primeira utilização.

2. Introduza a bateria no produto até engatar de forma audível.

1. Pressione o botão de destravamento da bateria.

2. Puxe a bateria para fora do produto.74 Português 2272253

5.4 Colocar o acessório 2

CUIDADO Perigo de ferimentos devido ao acessório! O acessório pode estar quente ou com arestas vivas. ▶ Use luvas de protecção ao mudar o acessório.

1. Abra o mandril de aperto rápido.

2. Conduza o acessório para dentro do mandril.

3. Enrosque o mandril de aperto rápido.

4. Verifique se o acessório está bem apertado.

5.5 Protecção antiqueda

AVISO Risco de ferimentos devido a queda de ferramentas e/ou acessórios! ▶ Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto. ▶ Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos. ▶ Não fixe nenhum cabo de segurança para ferramentas no gancho de cinto. Não utilize um gancho de cinto para elevação do produto. Observe as directivas nacionais para trabalhos em altura. Utilize exclusivamente uma combinação entre a protecção antiqueda Hilti e o cabo de segurança para ferramentas Hilti #2261970. ▶ Fixe o dispositivo de segurança nas aberturas de montagem para acessórios. Verifique se está bem apertado. ▶ Fixe um mosquetão do cabo de segurança para ferramentas no disposi- tivo de segurança e o segundo mosquetão a uma estrutura de suporte. Verifique se ambos os mosquetões estão bem apertados. Observe os manuais de instruções do dispositivo de segurança Hilti, bem como do cabo de segurança para ferramentas Hilti. 6 Utilização Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto.

▶ Para ligar o produto, pressione o interruptor on / off. Em função da profundidade da compressão do interruptor on/off é possível regular progressivamente o número de rotações.*2272253* 2272253 Português 75

6.2 Seleccionar a velocidade 3

O selector de velocidades só pode ser accionado quando o motor está parado. ▶ Seleccione a velocidade.

6.3 Ajustar o torque 4

▶ Ajuste o torque pretendido. O torque só é limitado na função Aparafusar .

6.4 Ajustar a rotação à direita ou à esquerda 5

Um dispositivo de bloqueio impede a mudança do sentido de rotação enquanto o motor está a funcionar. Na posição central, o interruptor on/off encontra-se bloqueado (dispo- sitivo de segurança de transporte). ▶ Ajuste o comutador de rotação para a direita/esquerda conforme o sentido de rotação pretendido.

Coloque o anel de regulação de função na função Perfurar .

2. Ajuste o comutador de rotação para a direita/esquerda, para a direita.

Coloque o anel de regulação de função na função Aparafusar .

2. Ajuste o torque pretendido no anel de regulação do torque.

3. Com o comutador de rotação para a direita/esquerda ajuste o sentido

de rotação pretendido.

6.7 Furar com percussão

1. Coloque o anel de regulação de função na função Perfurar com percus-

2. Ajuste o comutador de rotação para a direita/esquerda, para a direita.

▶ Para desligar o produto, solte o interruptor on / off.76 Português 2272253 *2272253* 7 Conservação e manutenção AVISO Risco de lesão com a bateria encaixada ! ▶ Retire sempre a bateria antes de todos os trabalhos de conservação e manutenção! Conservação do produto

• Remova sujidade persistente com cuidado.

• Se existente, limpe as saídas de ar cuidadosamente com uma escova seca e macia.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico.

• Utilize um pano limpo e seco, para limpar os contactos do produto. Conservação das baterias de iões de lítio

• Nunca utilize uma bateria com as saídas de ar obstruídas. Limpe as saídas de ar cuidadosamente com uma escova seca e macia.

• Evite que a bateria seja exposta desnecessariamente a pó ou sujidade. Nunca exponha a bateria a humidade elevada (por ex., mergulhar em água ou deixar à chuva). Se uma bateria tiver ficado encharcada, trate-a como uma bateria danificada. Isole-a num recipiente não inflamável e contacte o Centro de Assistência Técnica Hilti.

• Mantenha a bateria sem resíduos de óleo e massa consistente externa. Não permita que se acumule desnecessariamente pó ou sujidade sobre a bateria. Limpe a bateria com uma escova seca e macia ou um pano limpo e seco. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Não toque nos contactos da bateria nem remova dos contactos a massa consistente aplicada de fábrica.

• Limpe a carcaça apenas com um pano ligeiramente húmido. Não utilize produtos de conservação que contenham silicone, uma vez que estes podem danificar os componentes de plástico. Manutenção

• Verifique, regularmente, todos os componentes visíveis quanto a danos e os comandos operativos quanto a funcionamento perfeito.

• Não opere o produto se existirem danos e/ou perturbações de fun- cionamento. Mande reparar o produto imediatamente no Centro de Assistência Técnica Hilti.

• Após os trabalhos de conservação e manutenção, aplique todos os dispositivos de protecção e verifique se funcionam correctamente.*2272253* 2272253 Português 77 Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados pela Hilti para o seu produto na sua Hilti Store ou em: www.hilti.group 8 Transporte e armazenamento de ferramentas a bateria e baterias Transporte CUIDADO Arranque inadvertido durante o transporte ! ▶ Transporte os seus produtos sempre sem as baterias colocadas! ▶ Retire a/as bateria(s). ▶ Nunca transporte as baterias sem embalagem. Durante o transporte, as baterias devem ser protegidas contra impactos e vibrações excessivos e isoladas de quaisquer materiais condutores ou outras baterias, para que não entrem em contacto com os pólos de outras baterias e causem um curto-circuito. Observe as suas normas de transporte locais para baterias. ▶ As baterias não devem ser enviadas por correio. Quando pretender enviar baterias não danificadas, contacte uma empresa transportadora. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de transporte. Armazenamento AVISO Dano acidental devido a baterias com defeito ou a perderem líquido !

Armazene os seus produtos sempre sem as baterias colocadas! ▶ Guarde o produto e as baterias em lugar fresco e seco. Tenha em atenção os valores limite de temperatura, que estão indicados nas Características técnicas. ▶ Não guarde as baterias no carregador. Após o processo de carrega- mento, retire sempre a bateria do carregador. ▶ Nunca armazene as baterias em locais sujeitos a exposição solar, em cima de fontes de calor ou por trás de um vidro. ▶ Guarde o produto e as baterias fora do alcance das crianças e das pessoas não autorizadas. ▶ Verifique o produto e as baterias quanto a danos antes de cada utilização, bem como antes e depois de longos períodos de armazenamento. 9 Ajuda em caso de avarias Em todas as avarias, observe o indicador do estado de carga e de avaria da bateria. Consultar capítulo Indicações da bateria de iões de lítio.78 Português 2272253 *2272253* No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução O produto não funci- ona. A bateria não está com- pletamente encaixada. ▶ Encaixe a bateria com clique audível. A bateria está descarre- gada. ▶ Substitua a bateria e carregue a bateria descarregada. Não é possível pres- sionar o interruptor on/off ou este está bloqueado. Comutador de rotação para a direita/esquerda está em posição central. ▶ Pressione o comu- tador de rotação direita/esquerda para a esquerda ou para a direita. A bateria descarrega-se mais depressa do que habitualmente. Temperatura ambiente muito baixa. ▶ Deixe a bateria aque- cer lentamente até à temperatura ambi- ente. A bateria não en- caixa com clique audível. Patilha de fixação suja na bateria. ▶ Limpe a patilha de fixação e encaixe a bateria. Se o problema continuar a surgir, contacte o Centro de Assistência Técnica Hilti. Produto ou bateria aquece demasiado. Avaria eléctrica. ▶ Desligue o produto imediatamente, retire a bateria, observe a mesma, deixe-a arrefecer e contacte o Centro de Assistência Técnica Hilti. Os LEDs da bateria não indicam nada Bateria avariada ▶ Dirija-se ao Centro de Assistência Técnica Hilti.*2272253* 2272253 Português 79 10 Reciclagem AVISO Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos. ▶ Não envie quaisquer baterias danificadas! ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável. Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seu aparelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao seu vendedor. ▶ Não deite as ferramentas eléctricas, aparelhos electrónicos e bate- rias no lixo doméstico! 11 Garantia do fabricante ▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local. 12 Mais informações Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual?id=2272253 Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.80 Português 2272253 *2272253*Hilti = registered trademark of Hilti Corp., Schaan Pos. 3 | 20220103 *2272253*
