Tipo de produto	Autorrádio
Marca	Blaupunkt
Modelo	Milano 170 BT
Dimensões (C x L x A)	178 x 160 x 50 mm
Peso (estimado)	1 kg
Alimentação	12 V CC, terminal negativo à massa
Potência de saída máxima	4 x 40 W
Consumo de corrente	10 A máx
Rádio FM	87,5 – 109 MHz, sensibilidade 4 µV, separação estéreo >25 dB
Rádio AM (OM)	522 – 1620 kHz, sensibilidade 36 dBµV
Leitor de CD	Relação sinal/ruído >55 dB, separação de canais >45 dB, resposta 40 Hz-18 kHz
Formatos de áudio suportados	CD, MP3, WMA
Bluetooth	Sim (chamadas mãos-livres, A2DP, agenda)
Conectividade	USB, entrada AUX frontal, cartão TF, controle remoto infravermelho
Memórias de rádio	18 pré-seleções (FM1/2/3, AM1/2)
Equalizador	FLAT, CLASSICS, POP, ROCK, EQ OFF; XBASS
Painel frontal	Removível, com trava
Funções RDS	AF, REG, TA, TP, PTY
Manutenção e limpeza	Limpe os conectores do painel frontal com um cotonete embebido em álcool isopropílico
Segurança	Painel frontal removível, botão RESET, desligamento automático
Peças de reposição e reparabilidade	Serviço pós-venda via www.blaupunkt.com; garantia do fabricante
Informações gerais	Autorrádio compatível com CD/MP3/WMA com Bluetooth, USB, AUX e cartão TF

Perguntas frequentes - Milano 170 BT BLAUPUNKT

Como parear meu telefone Bluetooth com o autorrádio?

Ative o Bluetooth no seu telefone, em seguida no autorrádio pressione SRC até exibir PHONE. Procure 'BP 170 BT' na lista de dispositivos e insira o código 0000 se solicitado. O ícone BT aparece na tela quando conectado.

Como ajustar a hora manualmente?

Mantenha pressionada a tecla DISP por 2 segundos. As horas piscam. Use as teclas ◀ ou ▶ para ajustar as horas, depois pressione brevemente DISP para ir para os minutos. Confirme novamente com DISP.

O que fazer se o autorrádio não ligar?

Verifique se a ignição do carro está na posição ACC e se o fusível não queimou. Substitua o fusível se necessário. Se o problema persistir, consulte um instalador.

Como usar um pen drive?

Insira o pen drive na porta USB (10) localizada no painel frontal. O autorrádio lê automaticamente os arquivos MP3/WMA. Você também pode pressionar SRC para selecionar o modo USB. Use as teclas de navegação para escolher os arquivos.

Como memorizar uma estação de rádio?

Sintonize a estação desejada, em seguida mantenha pressionada uma tecla numérica (1 a 6) por 2 segundos. A estação é salva. Para recuperá-la, pressione brevemente essa tecla.

Como redefinir o aparelho?

Use uma caneta ou objeto fino para pressionar o botão RESET (23) localizado no painel frontal. Isso restaura as configurações de fábrica. Nota: isso não desliga o aparelho, é necessário ligá-lo novamente com o botão SRC.

Como fazer uma chamada telefônica com o kit mãos-livres?

Certifique-se de que seu telefone está pareado. Pressione SRC até exibir PHONE, em seguida mantenha pressionada a tecla ✓ (chamada) para discar um número. Use as teclas numéricas para inserir o número, depois pressione ✓ para ligar.

Quais formatos de arquivo são suportados em CD?

O autorrádio lê CDs de áudio, CD-R/RW com arquivos MP3 e WMA. Os arquivos devem ter extensão .mp3 ou .wma. O disco deve ser gravado no formato ISO9660 nível 1 ou 2.

Como ativar a função de reprodução aleatória?

No modo CD/MP3/WMA, pressione a tecla RDM (4) para iniciar a reprodução aleatória. Pressione novamente para desativar.

O que fazer se o som estiver distorcido?

Verifique se o ângulo de montagem do autorrádio é inferior a 30 graus. Limpe o disco se estiver ouvindo um CD. Se o problema persistir, verifique as conexões dos alto-falantes e a configuração do equalizador.

MANUAL DE UTILIZADOR Milano 170 BT BLAUPUNKT

Manual de instruções

Manual de instruções

Manual de instruções

CONTEÚDO

Operação 4

BOTÕES FUNCIONAIS E DE COMANDO

FUNCIONAMENTO DA PORTA TF

Localização dos botões 163

Ligar/desligar o aparelho 164

Silenciador 164

Regulação do volume de som 164

Ligar/desligar REG 164

Volume TA 164

Visualização de informação 165

Ajuste da hora 165

Mostrador LCD 165

Entrada auxiliar 165

Função de reset 165

Manuseamento do rádio 165

Seleção do modo de rádio 165

Seleção da frequência 166

Seleção da estação de rádio 166

Memorização automática e "scan" de programas 166

Memorização manual de estações e seleção de estações pré-configuradas 166

Manuseamento do RDS (Radio Data System) 166

Manuseamento do CD/MP3/WMA 167

Seleção do modo de reprodução do disco

166

Manuseamento do CD/MP3/WMA 167

Seleção do modo de reprodução do disco

168

Seleção das faixas/ficheiros 168

Paragem de reprodução 168

faixas/ficheiros 168

Repetição da mesma faixa/ficheiro..... 168

Reprodução aleatória de todas as

faixas/ficheiros 168

Ejeção do disco 168

Seleção da pasta no sentido ascendente/

descendente 168

Seleção de ficheiros através de botão

168

Manuseamento do reprodutor USB .... 169

Manuseamento do TF 169

Observações relativas ao disco 169

Manuseamento do Bluetooth*) 171

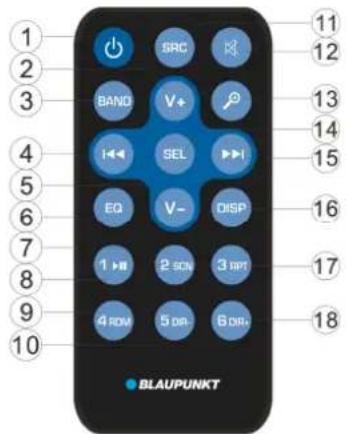

Controlo remoto 173

Especificações ... 175

Deteção e eliminação de falhas .... 176

*) Diz respeito apenas aos aparelhos

equipados com a função Bluetooth

Declaração de conformidade

A Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH declara que o presente aparelho está conforme com os requisitos principais e as respetivas disposições da diretiva 2014/53/CE. A declaração de conformidade pode ser consultada na Internet no site www.blaupunkt.com

CE

Declaração de conformidade com a diretiva respeitante à disponibilização de equipamentos de rádio 2014/53/CE. Declaração de conformidade com a diretiva RoHS 2011/65/CE

Garantia

As condições da garantia podem ser descarregadas da página www.blaupunkt.com

Garantia

Em caso de necessidade de usar os serviços de reparação no âmbito de garantia, a informação relativa aos parceiros que prestam assistência técnica pode ser encontrada no site www.blaupunkt.com

1. Botão MUTE (SILENCIADOR) 2. Botão TS
2. Botão de banda (BAND)
3. Botão /SRC (fonte) 5. Botão "libertação do painel"
4. Botão volume/menu (VOL/MENU)
5. Compartimento de discos CD
6. Mostrador LCD
7. Botão SEEK DOWN (procura para trás)
8. Botão de visualização (DISP)
9. Botão de ejeção
10. Porta USB
11. Entrada AUX-IN
12. Botão " " (procura para frente)
13. Botão de equalizador (EQ)
14. Botão "6 DIR+/e**) 17. Botão "5DIR- √[4]气 ）
15. Botão "4 RDM" (procura aleatória)
16. Botão "3 RPT" (repetição)
17. Botão "2 SCN" (scan) 21. Botão "1
18. Botão " " (procura de ficheiros MP3)
19. Botão RESET
20. Porta de cartões TF
21. SENSOR DE INFRAVERMELHOS
22. MICROFONE

*) Diz respeito apenas aos aparelhos equipados com a função Bluetooth

Ligar/desligar o aparelho

Ligue o aparelho premindo o botão (4). O sistema entra em funcionamento. Prima e mantenha premido por 2 segundos o botão (4) para desligar o aparelho.

SILENCIADOR

Prima por um instante o botão MUTE (1) para silenciar o som. Volte a premir este botão para restituir o som.

REMOÇÃO DO PAINEL FRONTAL

Pressione o botão de libertação (5) para desligar o painel frontal e remover.

REGULAÇÃO DO VOLUME

Prima por um instante o botão MENU (6) para selecionar o modo de regulação desejado. O modo de regulação pode ser alterado na seguinte ordem:

-BAS-TRE-BAL-FAD-VOL

BAS: Sons graves

TRE: Sons agudos

BAL: Balanço

FAD: Fading

VOL: Volume

Girando o botão áudio (6) poderá fazer a qualidade adequada de som.

Prima e mantenha premido por 2 segundos o botão MENU (6) para passar ao menu do sistema - ver abaixo:

TA: Informação relativa ao trânsito

REG: Região

TA VOL: Volume da informação

relativa ao trânsito

LOC = LOCAL

ESTÉREO

ÁREA (AREA): Europa

Ligar/desligar REG

Depois de ativada a função AF, esta pode ser ligada e desligada a partir da

função REG no menu do SYSTEMA. Algumas estações mudam por um certo período de tempo os seus programas da transmissão normal para a transmissão regional. Se a função REG estiver ativada, tal não afeta o programa atualmente ouvido.

Volume da informação relativa ao trânsito (TA)

Esta função permite definir o volume mínimo da informação relativa ao trânsito recebida. O intervalo de regulação é 20-43. O valor pré-definido é 25. Gire o botão de volume para ajustar o volume da informação relativa ao trânsito.

Ligar/desligar LOC

Girar o botão de áudio (6) nesta função levará à ativação/desativação da localização. Quando o aparelho estiver a funcionar no modo LOC, a sensibilidade de receção durante a procura de estações da rádio será menor. Isto quer dizer que só conseguirá receber as estações que garantem uma boa qualidade de receção. Todas as estações de baixo nível de som serão ignoradas. Quando o aparelho estiver a funcionar no modo LOC desligado, a sensibilidade de receção durante a procura de estações de rádio será maior. Isto quer dizer que o rádio poderá receber o sinal de um maior número de estações.

ESTÉREO/MONO

Girar o botão de áudio (6) nesta função permite selecionar o modo ESTÉREO ou MONO do som. No modo ESTÉREO poderá receber o sinal estéreo na banda FM. No modo MONO as estações transmissoras serão convertidas para o modo MONO. Nalguns casos quando o sinal recebido é de má qualidade, a seleção do modo MONO permite diminuir o nível de interferências.

Ligar/desligar o sinal sonoro (BEEP)

O rádio de automóvel está dotado de dois modos de sinais sonoros. Gire o botão de volume para selecionar um deles.

• Modo de sinal sonoro ligado (Beep on):

Premir qualquer botão provocará a emissão de um sinal de confirmação.

• Modelo de sinal sonoro desligado (Beep off): Premir qualquer botão provocará a desativação do sinal de emissão.

ÁREA

Uma vez ativada esta função, poderá selecionar

a área da Europa/EUA/LAT (América Latina) através do botão de volume.

XBASS

Prima e mantenha premido por 2 segundos o botão EQ para ativar a função XBASS. Volte a pressionar e mantê-lo premido para a desativar.

Prima por um instante o botão EQ para selecionar um dos seguintes modelos EQ, pré-configurados:

FLAT-CLASSICS-POP-ROCK-EQ OFF

VISUALIZAÇÃO DE INFORMAÇÃO

Prima o botão DISP (10) para visualizar por 5 segundos a hora no visor. Depois de passado este tempo, o visor volta ao modo anterior.

AJUSTE DA HORA

(1) Configuração manual:

Prima e mantenha premido por 2 segundos o botão DISP. O valor da hora começará a piscar. Prima o botão / para selecionar o valor das horas. Prima por um instante o botão DISP para alterar o valor dos minutos. Pode igualmente usar o botão >/ para selecionar o valor dos minutos. Depois, volte a premir o botão DISP para confirmar.

(2) Sincronização da hora de acordo com a estação RDS:

Tal função permite receber a transmissão da estação RDS de boa qualidade (o símbolo AF no visor não está a piscar).

Passados uns minutos, a hora será sincronizada de acordo com o valor correto transmitido pelo sinal da RDS. (Atenção: Algumas estações RDS não têm esta funcionalidade).

MOSTRADOR LCD

Permite visualizar a frequência atual e as funcionalidades ativadas.

FUNÇÃO ESP

É possível proteger o aparelho contra solavancos em intervalos de 10-20 s.

ENTRADA AUXILIAR

O aparelho pode ser ligado a um leitor portátil através da entrada AUX IN (13).

Pressione o botão SRC para selecionar o modo AUX quando ao aparelho já tiver sido ligada uma fonte externa do sinal de áudio.

FUNÇÃO DE RESET

O botão RESET (23) deve ser premido com a ponta de uma caneta ou um pedaço de metal fino.

O botão RESET é utilizado nas seguintes situações:

• Depois da instalação inicial do aparelho, quando toda a cablagem já foi ligada.
• Quando nenhum botão funcional funciona.

Atenção: Premindo o botão RESET (23) não levará ao funcionamento do aparelho. Utilize um tampão de algodão embebido em álcool isopropílico para limpar a entrada no painel frontal.

MANUSEAMENTO DO RÁDIO

- SELEÇÃO DO MODO DE RÁDIO

Prima o botão SRC (4) para selecionar o modo de rádio. No mostrador aparecerá o modo do rádio, assim como a banda e a sua frequência memorizadas.

- SELEÇÃO DA BANDA DE RÁDIO

Depois de ativado o modo do rádio, prima o botão BAND (3) para selecionar a banda procurada.

A banda do rádio pode ser alterada na mesma ordem:

Prima por um instante o botão TS (2) para fazer o scan das estações pré-selecionadas. O rádio parará por 5 segundos num dado número, pré-configurado, sem baixar o volume.

- SELEÇÃO DA ESTAÇÃO

Prima por um instante o botão 14) ou 9) para ativar a função de procura automática. O rádio procurará automaticamente a estação (no sentido ascendente e descendente). Prima e mantenha premido o botão por 2 segundos até no mostrador aparecer a comunicação "MANUAL" (modo manual), o que significa a seleção do modo manual de sintonização. Este modo permite saltar gradualmente as frequências seguintes (no sentido ascendente e descendente) até ser encontrada a estação desejada. Se durante 5 segundos não for pressionado qualquer botão, o rádio voltará ao modo de sintonização automática e no mostrador aparecerá a comunicação "AUTO".

- MEMORIZAÇÃO AUTOMÁTICA E "SCAN" DE PROGRAMAS

• Memorização automática
• Prima e mantenha premido por 2 segundos o botão TS (2) para que o rádio comece a procurar as frequências a partir de 87,5 MHz e verifique a qualidade do sinal ao terminar um ciclo de procura. A seguir algumas estações, com o sinal mais forte, serão memorizadas nos números de botões pré-definidos, relacionados com a banda FM3. O primeiro ciclo de procura funciona no modo LOCAL (local) e procura estações com o sinal de receção mais forte. Se não for possível encontrar 6 estações, o rádio realizará um

- MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS

Prima e mantenha premido por 2 segundos um dos botões associados às estações de rádio memorizadas (1-6) para receber o sinal da mesma. A estação atualmente tocada está memorizada sob esse botão numérico. Prima por um instante o botão da estação memorizada (1-6) para ouvir diretamente o sinal transmitido por esta estação e memorizado no número de programação associado.

MANUSEAMENTO DO RDS (RADIO DATA SYSTEM)

• O modo RDS é ajustado

na opção AF no menu do SYSTEMA. Girar o botão audio para ativar ou desativar a função AF

Depois de cada ativação da função AF, no visor aparecerá o símbolo "AF".

O nome do programa está visualizado durante a receção do sinal da estação RDS.

O símbolo "AF" começa a piscar quando a qualidade do sinal transmitido se deteriorar.

No momento da receção do sinal de emergência, no visor aparecerá a comunicação "ALARME" e o nível da saída de som está automaticamente ajustado ao nível da saída pré-configurado - caso o controlo do volume de som tenha sido ajustado ao nível mínimo.

- Manuseamento de programas regionais

No modo de ativação da função AF na opção REG do menu do SYSTEMA. Girar o botão audio permite ativar ou desativar a função REG. Depois de desativada a função AF não é possível desativar a função REG.

Algumas estações mudam por um certo período de tempo os seus programas da transmissão normal para a transmissão regional. Em caso de ativação da função de região geográfica o programa atualmente ouvido não será alterado. Depois de desativada a função de região geográfica, será possível passar a receber o sinal transmitido da estação regional.

- Audição de informação relativa ao trânsito

A alteração da posição do botão audio na posição TA do menu do sistema permitirá ativar ou desativar a função TA. A seleção do modo TA permite receber a informação relativa ao trânsito:

Se o aparelho funciona no modo de CD (MP3) ou AUX, realizar-se-á a comutação temporária para o modo do rádio.

Se a função EON detetar a informação relativa ao trânsito noutro programa, o aparelho comutará temporariamente para a estação relacionada com a função EON.

Se o volume de som se encontrar abaixo do valor do limiar, será aumentado até este valor.

A ativação do modo TA causa a ativação da função TA para um segmento singular. Na hora de receção do sinal da estação TP, a função TP está ativada para um segmento singular.

Função de interrupção da informação relativa ao trânsito

A comutação da função TA para STOP anula a receção da informação atual relativa ao trânsito (opção TA no menu RDS - as opções disponíveis

são: ligar/desligar, caso não seja recebida nenhuma estação TA. Em caso de receção da estação TA, numa opção adequada TA no menu aparecem as opções ligar/stop/desligar). Pode igualmente ocorrer a comutação acidental para o modo EON TA quando a informação EON TA já era recebida na estação atualmente selecionada e o rádio entrou no modo de receção do sinal desta estação EON, mas a distância demasiado grande da estação EON impede a receção do sinal. Nesta situação o rádio voltará a tocar a estação atualmente selecionada. O exemplo acima demonstra a situação em que o utilizador usou um programa inadequado ou ocorreu uma ativação instantânea do modo de silenciador. Os dados realizados pela função RDS são PI, PS, AF, TP, TA, EON e PTY.

PS: Nome do programa

Nome da estação aparece em forma de caracteres alfanuméricos.

Lista das frequências de estações que emitem o mesmo programa.

TP: Identificação do programa com a informação sobre o trânsito

Dados de identificação provenientes das estações que emitem a informação relativa ao trânsito.

TA: Identificação de informação sobre o trânsito

Dados de identificação que sinalizam a emissão ou a não emissão de informação relativa ao trânsito.

EON: Informação sobre programas de outra colocação

Informação transmitida nas funções PI, AF, TP, TA, etc. relativa a outros programas emitidos por outras estações que não a atualmente ouvida.

MANUSEAMENTO DO CD/MP3/WMA

• SELEÇÃO DO MODO DE

REPRODUÇÃO DO DISCO

Caso dentro do aparelho não se encontre qualquer disco:

Insira delicadamente o disco no compartimento de discos (com o lado impresso virado para cima) até sentir uma pequena resistência. A seguir, o disco será automaticamente puxado para dentro do aparelho e logo a seguir reproduzido.

Caso dentro do aparelho se encontre um disco: Prima o botão SRC (4) até no visor aparecer o símbolo de reprodução do disco DISC (disco).

- SELEÇÃO DAS FAIXAS/FICHEIROS

Prima o botão (14) ou (9) para voltar à faixa/ficheiro anterior ou passar à faixa/ficheiro seguinte. No visor aparecerá o número da faixa/ficheiro. Prima e mantenha premido o botão (14) ou (9) para saltar rapidamente as faixas/ficheiros para trás ou para a frente. A reprodução continuará depois de libertar o botão.

PARAGEM DA REPRODUÇÃO

Prima o botão (21) para parar a reprodução. Volte a premir este botão para continuar a reprodução.

- REPRODUÇÃO COM SCAN DE TODAS AS FAIXAS/FICHEIROS

Pressione o botão SCN (20) para reproduzir os primeiros segundos de cada faixa/ficheiro. Volte a premir este botão para parar a reprodução com scan e ouvir uma dada faixa/ficheiro.

- REPETIÇÃO DA MESMA FAIXA/FICHEIRO

Prima o botão RPT (19) para repetir a reprodução da mesma faixa/ficheiro. Volte a premi-lo para repetir a reprodução de todas as faixas/ficheiros.

- REPRODUÇÃO ALEATÓRIA DE TODOS OS FICHEIROS

Prima o botão RDM (18) para reproduzir todas as faixas/ficheiros na ordem aleatória. Volte a premir este botão para desativar a função da reprodução aleatória.

EJECAO DO DISCO

Prima o botão (11) para parar a reprodução do disco e ejetar o compartimento do aparelho (6).

SELEÇÃO DE PASTA NO SENTIDO ASCENDENTE/DESCENDENTE

Pressione o botão DIR- (17) ou DIR+ (16) para selecionar a pasta anterior ou seguinte. Os botões DIR- (17) ou DIR+ (16) não ativarão nenhuma função se o disco com os ficheiros MP3/WMA não contiver nenhuma pasta.

SELEÇÃO DE FICHEIROS ATRAVÉS DO BOTÃO

Ao botão (22) foi atribuída a função de seleção dos ficheiros MP3/WMA.

Premindo-o ativará

o modo de seleção de acordo com o esquema que se segue:

Procurar na pasta → Procurar pelo número do ficheiro.

Procurar na pasta.

Prima o botão uma vez. O

aparelho entra no modo de "Procura na pasta"

. Gire o botão VOL (volume) para selecionar a pasta procurada.

Depois prima o botão MENU (6) para entrar na pasta selecionada. Gire o botão (6) para selecionar o ficheiro procurado. Depois volte a premir o botão MENU (6) para reproduzir um dado ficheiro.

Prima o botão para voltar à pasta anterior.

Procurar pelo número do ficheiro

Prima duas vezes o botão

Isto ativará o modo "Procurar pelo número do ficheiro". Gire o botão (21) para selecionar o número do ficheiro desejado e a seguir prima o botão MENU (4) para confirmar a sua seleção. O aparelho procurará um ficheiro e começará a reproduzi-lo. Pode também inserir um dado número de modo manual. No painel frontal estão situados os números 1-6 e os botões 7/8/9/0, aos quais foram associadas as seguintes

funções:

EQ:7

:8

:9

DISP:0.

Em caso de seleção do número do ficheiro, o aparelho espera alguns segundos. Depois de passados alguns segundos, o aparelho procurará o ficheiro mesmo que o botão

MENU (4) não tenha sido premido.

MANUSEAMENTO DO REPRODUTOR USB

A porta USB (10) encontra-se no painel frontal do aparelho. Esta conexão (12) serve para ligar os controladores USB.

Uma vez inserido na porta o dispositivo USB, o aparelho procurará os ficheiros MP3/WMA nele gravados e começará a reproduzi-los.

Depois da ativação deste modo, pode ser também pressionado o botão

SRC e selecionado o modo USB.

Se o dispositivo USB for utilizado para reproduzir ficheiros MP3/WMA, o seu manuseamento será idêntico ao do CD/MP3/WMA acima descrito.

Atenção:

• O aparelho suporta apenas os dispositivos USB padronizados homologados pela Microsoft.
• O reprodutor USB MP3 não é um

dispositivo padronizado, o que quer dizer que diferentes marcas e diferentes modelos têm os seus próprios padrões. Portanto, o aparelho não suporta todos os reprodutores MP3.

• Em caso de ligação de um reprodutor MP3 dotado de uma pilha normal (não sendo um acumulador), primeiro a pilha deve ser retirada do reprodutor e o mesmo pode ser ligado ao dispositivo USB. Caso contrário, pode ocorrer rebentamento da pilha.

MANUSEAMENTO DO TF

A porta TF (24) encontra-se no painel frontal do aparelho.

Uma vez ligado o cartão TF à porta TF, o aparelho procurará os ficheiros MP3/WMA nele gravados e começará a reproduzi-los. Este mecanismo funciona de modo igual à operação de reprodução de CD/MP3/WMA acima descrita.

No caso de operação noutro modo, premir o botão SRC (4) permitirá passar ao modo SD.

MODOS DE DESCODIFICAÇÃO DE MP3/WMA SUPORTADOS

O aparelho principal suporta os seguintes modos de descodificação dos ficheiros MP3/WMA (Windows Media Audio).

Norma	Veloculdade de transmissão de dados (kB/s)	Modos suportados
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Estéreo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Estéreo

O modo USB suporta:

1. Pasta: 500 máx.
2. Ficheiro: 999 máx.
3. Profundidade da pasta: 8 camadas
4. Tamanho: 32 GB

ATENÇÃO

Não se deve ligar o reprodutor USB ou o cartão TF ao aparelho principal se neles foram gravados ficheiros importantes. Não se deve igualmente reproduzir os discos CD-R/RW que têm gravados ficheiros importantes. O manuseamento incorreto do reprodutor pode levar à perda dos ficheiros. A nossa Empresa não assume responsabilidade pela perda destes dados.

OBSERVAÇÕES RELATIVAS AO DISCO

A. Observações relativas aos discos:

A utilização de discos de formato não normal (p.ex. quadrado, em forma de estrela ou coração, etc.) pode

1. levar à danificação do aparelho. Lembre-se de que o aparelho apenas suporta os discos compactos redondos.
2. Não se deve colar papel, tiras, etc. em qualquer lado do disco (impresso ou gravado), podendo também levar ao funcionamento incorreto do aparelho.
3. As sujidades, poeira, riscos e deformações no disco causarão interferências durante a reprodução.

B. Observações relativas ao disco do tipo CD-R (para gravar) / CD-RW (para gravação múltipla)

1. No aparelho podem ser inseridos apenas os discos marcados com os seguintes símbolos:

1. O aparelho não reproduzirá o disco CD-R e CD-RW se a sessão de gravação não tiver sido concluída. (Ver o manual de instruções do gravador CD-R/CD-RW ou do software CD-R/CD-RW para saber mais sobre o processo de conclusão da sessão de gravação).
2. O aparelho pode não reproduzir alguns discos CD-R/CD-RW resultando isto do estado de gravação, estado do próprio disco ou do equipamento utilizado

para a sua gravação. (Ver *1)

*1: Familiarizem-se por favor com as seguintes instruções para assegurar a reprodução mais fiável: a. Use discos CD-RW com a velocidade de reprodução de 1x até 4x e grave os dados com a velocidade 1x ou 2x. b. Utilize discos CD-R com a velocidade de reprodução de 1x até 8x e grave os dados com a velocidade 1x ou 2x. c. Não reproduza discos CD-RW que foram gravados mais de 5 vezes.

C. Observações relativas aos ficheiros MP3 (apenas o tipo MP3):

1. O disco deve ser gravado no formato ISO9660; nível 1 ou nível 2 ou com a extensão Joliet ou Romeo.
2. Durante a denominação dos ficheiros MP3 lembre-se de que a extensão do ficheiro deve ser ".mp3".
3. O aparelho não reconhecerá os ficheiros

que não sejam do tipo MP3 mesmo que tenham a extensão ".mp3".

MANUSEAMENTO DO BLUETOOTH*)

- PRÉ-EMPAREIHAMENTO DE DISPOSITIVOS NO MODO BLUETOOTH

(i) Em caso de utilização da função Bluetooth, verifique se o seu telemóvel suporta esta função. (ii) Diferentes modelos de telemóveis realizam diferentes parâmetros de potência de emissão. Recomenda-se que a distância entre o telemóvel e o aparelho não seja superior a 3 m, permitindo-se assim assegurar uma melhor qualidade da ligação. Não se devem colocar quaisquer elementos metálicos ou obstáculos na faixa de emissão entre o telemóvel e o aparelho.

EMPAREIHAMENTO

1) Selecione a opção de configuração de Bluetooth do seu telemóvel. (A informação relativa à utilização do dispositivo USB poderá encontrar nas instruções juntas ao seu telemóvel). 2) Na lista visualizada no telemóvel deverá aparecer a opção "CAR KIT" (kit de automóvel). Selecione "BP 170 BT" e introduza a senha "0000". Pode acontecer que a senha não seja necessária. 3) Uma vez emparelhados os dispositivos, no visor aparecerá o símbolo BT.

- Receção/rejeição de chamadas

Para receber uma chamada telefónica, prima o botão. Premindo o botão, rejeitará a chamada.

Terminar chamada

Depois de terminar a chamada, prima o

botão para desligar.

• Consulta da lista telefónica/ chamadas atendidas/ realizadas/ não atendidas (refere-se aos telemóveis com o sistema Android e iPhones)

Prima o botão SRC para que no mostrador apareça a comunicação "PHONE" (telefone). Prima o botão

para que no mostrador apareça a comunicação "BOOK" (lista telefónica). Premindo seguidamente o botão, são visualizadas, respetivamente, as seguintes opções:

BOOK---RECEIVED---DIALED---MISSED---PHONE (Lista telefónica -> Chamadas atendidas -> Chamadas realizadas -> Chamadas não atendidas -> Telefone)

Premindo o botão > ou < em cada uma destas opções, permitirá a consulta dos números que a elas foram associados.

Atenção: Após a primeira ligação ao rádio, no seu telemóvel aparecerá a informação relativa à referida ligação. Terá de autorizá-la e premir "YES" (Sim) para confirmar.

Atenção: É importante que o número de telefone esteja gravado na memória do telefone e não no cartão SIM.

Realização da chamada

1) Realização de chamadas através de introdução manual do número de telefone

Prima o botão SRC para que no mostrador apareça a comunicação "PHONE" (telefone).

Prima e mantenha premido o botão

O mostrador LCD estará completamente vazio. Agora pode inserir o número de telefone. Prima o botão para confirmar a seleção do número introduzido. (Atenção: Em caso de introdução de um número

incorreto, prima o botão para anular os dígitos incorretos.)

No painel frontal estão situados os botões 1-6 e os botões 0/7/8/9/*/# aos quais foram associadas as seguintes funções:

0: Botão de visualização (DISP)

7: EQ:

8:

9:

*: Prima e mantenha premido por 2 segundos o botão (5).

#: Prima e mantenha premido por 2 segundos o botão (6).

1) Realização de uma nova chamada telefónica

Prima o botão SRC para que no monitor apareça a indicação "PHONE" (telefone).

Prima e mantenha premido o botão por 2 segundos,

para voltar a selecionar o último número de telefone.

2) Chamada para o número constante da lista telefónica/ chamadas atendidas/ realizadas/ não atendidas (refere-se aos telemóveis com o Sistema Android e iPhones)

• Passe à opção "Consulta da lista Telefônica/ chamadas atendidas/ realizadas/ não atendidas" e a seguir selecione o número de telefone procurado. Prima o botão para selecionar o número.

Atenção: Se no seu telemóvel se encontrarem dois (2) cartões SIM, durante a realização da chamada telefônica através do painel frontal do aparelho será selecionado o cartão pré-definido (ou surgirá o pedido para definir o cartão do qual será realizada a chamada).

• Transferência de chamadas telefônicas entre o telemóvel e o

aparelho

No modo de chamada pode ser premido o botão (22) para transferir a chamada entre o telefone e o rádio.

- Transmissão de som através de Bluetooth (função A2DP)

Prima o botão SRC (4) para que no visor apareça a indicação "PHONE" (telefone). A seguir ligue o leitor de música no telemóvel para iniciar a reprodução de uma dada música. O som será transmitido pelo altifalante integrado no dispositivo. Prima o botão ⏩ (21) que se encontra no painel frontal para parar/continuar a reprodução da música. Prima o botão ⏩ (14) ou ⏪ (9) para selecionar a música seguinte/anterior.

Ligar/desligar Bluetooth

Prima e mantenha premido por 2 segundos o botão SRC para ligar/desligar o dispositivo Bluetooth.

*) Diz respeito apenas aos aparelhos equipados com a função Bluetooth

BOTÕES FUNCIONAIS DE COMANDO

1. Botão de ligar/desligar alimentação
2. VOL+: Botão de aumentar o volume de som.
3. BAND: Permite selecionar a banda FM1/FM2/FM3/AM1/AM2 no modo do RÁDIO.
4. No modo do RÁDIO: Prima por um instante para procurar as funções no sentido descendente. Prima para desligar manualmente. No modo CD/MP3/WMA: Prima por um instante para voltar a uma faixa/um ficheiro para trás. Prima e mantenha premido para recuar rapidamente.
5. VOL-: Botão de diminuir o volume de som.
6. EQ: Botão de equalizar o som.
7. 2 SCN: No modo de RÁDIO: Nível 2. Ver Página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS. No modo CD/MP3/WMA: Prima para ligar/desligar a função de SCAN.

SCAN.

1. 1▶H: No modo de RÁDIO: Nível 1. Ver Página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS. No modo CD/MP3/WMA: Prima para parar/continuar a reprodução.

reprodução.

1. 4 RDM: No modo de RÁDIO: Nível 4. Ver Página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS. No modo CD/MP3/WMA: ativação/desativação da função de reprodução aleatória.
2. 5 DIR-: No modo de RÁDIO: Nível 5. Ver Página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS. No modo MP3/WMA: Prima para voltar à pasta anterior. É o botão se no aparelho foi ativado o modo Bluetooth.*)
3. SRC: Este botão ativa a função SRC (fonte do som).
4. Prima para ativar o silenciador/restituir o som.
5. No modo de RÁDIO: Corresponde à função TS. Ver Página 11 - MEMORIZAÇÃO AUTOMÁTICA E "SCAN" DE PROGRAMAS. No modo MP3/WMA: É a função de procura. (Ver Página 12).

No modo PHONE (telefone). A função do botão foi descrita na página 15 - MANUSEAMENTO DO BLUETOOTH.

1. SEL: Prima por um instante para entrar no menu do modo áudio. Prima e mantenha premido para entrar no menu do sistema.

(Ver página 9). Prima para confirmar a função de procura (ver página 13) (antes no modo de procura MP3/WMA).

1. No modo de RÁDIO: Prima por um instante para procurar as funções no sentido descendente. Prima para encontrar a função manualmente.

No modo CD/MP3/WMA: Prima por um instante para saltar uma faixa/um ficheiro para a frente. Prima e mantenha premido para avançar rapidamente.

1. DISP: Pressione o botão DISP (Visualizar) para visualizar a hora.
2. 3 RPT: No modo de RÁDIO: Número 3. Ver página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS

No modo CD/MP3/WMA: Prima para ligar/desligar a função de

repetição. 18. 6 DIR+: No modo de RÁDIO: Nível 6. Ver página 11 - MEMORIZAÇÃO MANUAL DE ESTAÇÕES E SELEÇÃO DE ESTAÇÕES PRÉ-CONFIGURADAS

No modo MP3/WMA: Pressione para passar à pasta seguinte.

*) Diz respeito apenas aos aparelhos equipados com a função Bluetooth

NORMAS GERAIS

Exigências relativas à alimentação elétrica: Corrente contínua 12 V, terra negativo

Dimensões da base de fixação: 178 (compr.) x 160 (larg.) x 50 (alt.)

Controlo de sons puros

• Graves (a 100 Hz): ±10 dB
• Agudos (a 10 kHz): ±10 dB
• Potência máxima de saída: 4X40 W
• Consumo de energia: 10 A (máx.) (diz respeito à versão com a alimentação normal)

Reprodutor CD

Relação sinal-ruído (SNR): Superior a 55 dB

Separação de canais: Superior a 45 dB

Resposta de frequência: 40 Hz-18 kHz

RÁDIO FM

Intervalo de frequências de 87,5 a 109 MHz

FI 10,7 MHz

Sensibilidade (S/N = 30 dB) 4 μV

Separação de canais estéreo >25 dB

AM (OM)

Intervalo de frequências

de 522 a 1620 kHz

IF 450 kHz

Sensibilidade (S/N = 20 dB) 36 dBuV

Verifique as ligações de cabos antes de verificar a lista de controlo. Consulte o representante do fabricante mais próximo, caso antes de verificar a lista de controlo qualquer problema continue a existir.

Sintoma Causa	Solução
Falta de alimentação eletrica.	Não foi ligada a igniação do automóvel.	C Coloque a chave da igniação na posicao "ACC", se a alimentação foi ligada ao circuito auxiliar do automóvel e o motor não tem rotações.
	O fusível está queimado. Substua o fusível.
Não se pode insertir ouutar o disco.	No reprodutor já se encontra um disco.	Primeiro retire o disco do reprodutor ecede insira um novo.
	O disco foi insertido na posicao incorreta.	Insira o disco de modo a que as inscrições se encontrar em cima.
	O disco compacto está sujo ou danIFICado.	Limpe o disco ou tente reproduzir除外.
	A temperatura dentro do veiculc está demasiado alta.	Arrefeca o veiculc ou espere até a temperatura voltar ao normal.
	Existência de vapor condensado.	Deixe o reprodutor desligado por circa de uma hora e tente novamente.
Não há som.	Foi selecionado o volume minimo.	Adapte o volume ao;nível desejado.
	Os cabos não foram corretamente ligados.	Verifique a ligação de cabos.
Interferências na reprodução do som.	O ângulo de fixação do aparecido é superior a 30 graus.	Ajuste o ângulo de modo a ser inferior a 30 graus.
	O disco compacto está sujo ou danIFICado.	Limpe o disco ou tente reproduzir除外.
Os botões operações não functionam.	O microcomputador integrado funciona de modo incorreto devido ao ruído.	Pressione o botão de RESET.O pailen frontal foi incorretamente fixado.
O rádio não funciona. A funcao de seleção automatica de estações da razão não funciona.	Não foi ligado o cabo de antenna.	Ligue cuidadosamente o cabo de antenna
	O sinal é demasiado frac. Sintonize a estação de modo manual.

TARTALOMJEGYZÉK

Kezelés 179

A gombok kiosztasa 179

Disponíveis como acessórios opcionais
