Milano 170 BT - Autoradio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Autoradio
Marca	Blaupunkt
Modello	Milano 170 BT
Dimensioni (L x P x A)	178 x 160 x 50 mm
Peso (stimato)	1 kg
Alimentazione	12 V CC, polo negativo a massa
Potenza di uscita max	4 x 40 W
Consumo di corrente	10 A max
Radio FM	87,5 – 109 MHz, sensibilità 4 µV, separazione stereo >25 dB
Radio AM (MW)	522 – 1620 kHz, sensibilità 36 dBµV
Lettore CD	Rapporto segnale/rumore >55 dB, separazione canali >45 dB, risposta 40 Hz-18 kHz
Formati audio supportati	CD, MP3, WMA
Bluetooth	Sì (chiamate viva voce, A2DP, rubrica)
Connettività	USB, presa AUX anteriore, scheda TF, telecomando infrarosso
Memorie radio	18 preselezioni (FM1/2/3, AM1/2)
Equalizzatore	FLAT, CLASSICS, POP, ROCK, EQ OFF ; XBASS
Pannello frontale	Rimovibile, bloccabile
Funzioni RDS	AF, REG, TA, TP, PTY
Manutenzione e pulizia	Pulire i connettori del pannello frontale con un bastoncino di cotone imbevuto di alcol isopropilico
Sicurezza	Pannello frontale rimovibile, tasto RESET, spegnimento automatico
Ricambi e riparabilità	Assistenza post-vendita via www.blaupunkt.com ; garanzia del produttore
Informazioni generali	Autoradio compatibile CD/MP3/WMA con Bluetooth, USB, AUX e scheda TF

Domande frequenti - Milano 170 BT BLAUPUNKT

Come abbinare il mio telefono Bluetooth all'autoradio?

Attivare il Bluetooth sul telefono, quindi sull'autoradio premere SRC finché non viene visualizzato PHONE. Cercare 'BP 170 BT' nell'elenco dei dispositivi e inserire il codice 0000 se richiesto. L'icona BT viene visualizzata sullo schermo una volta connesso.

Come impostare manualmente l'ora?

Tenere premuto il tasto DISP per 2 secondi. Le ore lampeggiano. Utilizzare i tasti ◀ o ▶ per impostare le ore, quindi premere brevemente DISP per passare ai minuti. Confermare nuovamente con DISP.

Cosa fare se l'autoradio non si accende?

Verificare che l'accensione dell'auto sia in posizione ACC e che il fusibile non sia bruciato. Sostituire il fusibile se necessario. Se il problema persiste, consultare un installatore.

Come utilizzare una chiavetta USB?

Inserire la chiavetta USB nella porta USB (10) situata sul pannello frontale. L'autoradio legge automaticamente i file MP3/WMA. È anche possibile premere SRC per selezionare la modalità USB. Utilizzare i tasti di navigazione per scegliere i file.

Come memorizzare una stazione radio?

Sintonizzare la stazione desiderata, quindi tenere premuto un tasto numerico (da 1 a 6) per 2 secondi. La stazione viene registrata. Per richiamarla, premere brevemente quel tasto.

Come resettare il dispositivo?

Utilizzare una penna o un oggetto sottile per premere il tasto RESET (23) situato sul pannello frontale. Questo ripristina le impostazioni di fabbrica. Nota: ciò non spegne il dispositivo, è necessario accenderlo successivamente con il tasto SRC.

Come effettuare una chiamata telefonica con il kit vivavoce?

Assicurarsi che il telefono sia abbinato. Premere SRC finché non viene visualizzato PHONE, quindi tenere premuto il tasto ✓ (chiamata) per comporre un numero. Utilizzare i tasti numerici per inserire il numero, quindi premere ✓ per chiamare.

Quali formati di file sono supportati su CD?

L'autoradio legge CD audio, CD-R/RW con file MP3 e WMA. I file devono avere estensione .mp3 o .wma. Il disco deve essere registrato in formato ISO9660 livello 1 o 2.

Come attivare la funzione di riproduzione casuale?

In modalità CD/MP3/WMA, premere il tasto RDM (4) per avviare la riproduzione casuale. Premere di nuovo per disattivare.

Cosa fare se l'audio è distorto?

Verificare che l'angolo di montaggio dell'autoradio sia inferiore a 30 gradi. Pulire il disco se si ascolta un CD. Se il problema persiste, controllare i collegamenti degli altoparlanti e le impostazioni dell'equalizzatore.

MANUALE UTENTE Milano 170 BT BLAUPUNKT

Manuale di istruzioni

Instruktionsbok

Käytöohje

Brugsanvisning

Instrukcja obsługi

(2) Sincronizzazione dell'ora con l'emittente RDS:

Posizione dei tasti 83

Accensione/spegnimento del dispositivo 84

Silenziamento 84

Rimozione del frontalino 84

Regolazione del suono 84

Attivazione/disattivazione della funzione

REG 84

Volume delle informazioni sul traffico (TA)

84

Attivazione/disattivazione della funzione

LOC 84

Modalità stereo/mono 84

Attivazione/disattivazione del segnale

acustico 84

REGIONE 85

EQ 85

Visualizzazione delle informazioni 85

Impostazione dell'ora 85

Display a cristalli liquidi 85

Ingresso ausiliario 85

Funzione di azzeramento 85

Ascolto della radio 86

Commutazione in modalità radio 86

Scelta della banda di frequenza 86

Selezione della stazione radio 86

Memorizzazione automatica e scansione

delle stazioni. 86

Memorizzazione manuale delle stazioni e

richiamo delle stazioni preconfigurate. 86

Funzione RDS (Radio Data System) 87

Riproduzione di CD/MP3/WMA 88

Commutazione in modalità lettore CD ... 88

Scelta del brano/file 88

Messa in pausa della riproduzione 88

Riproduzione in anteprima di tutti i brani/file

88

Ripetizione dello stesso brano/file 88

Riproduzione casuale di tutti i brani/file 88

Espulsione del disco. 89

Scelta della cartella su/giù 89

Selezione dei file tramite il tasto 89

Utilizzo della porta USB 89

Utilizzo della porta TF 90

Avvertenze sui CD 91

Funzione Bluetooth*) 92

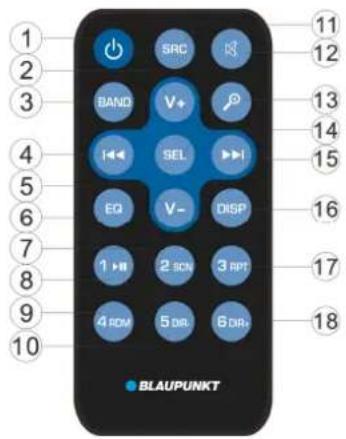

Controllo a distanza 94

Dati tecnici 96

Guida alla risoluzione dei problemi 97.

*) Disponibile solo nei dispositivi

dotati di funzione Bluetooth

Dichiarazione di conformità

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH dichiara che il presente dispositivo è conforme ai requisiti essenziali e alle restanti disposizioni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità può essere consultata sul sito web all'indirizzo www.blaupunkt.com

CE

Dichiarazione di conformità con la direttiva sulle apparecchiature radio 2014/53/UE Dichiarazione di conformità con la direttiva RoHS 2011/65/UE

Garanzia

Le condizioni di garanzia possono essere consultate sul sito web www.blaupunkt.com

Garanzia

Qualora risulti necessario rivolgersi ad un centro assistenza per riparazioni in garanzia, maggiori informazioni sui centri assistenza affiliati che offrono tale servizio nel paese di acquisto sono disponibili all'indirizzo www.blaupunkt.com

Utilizzo

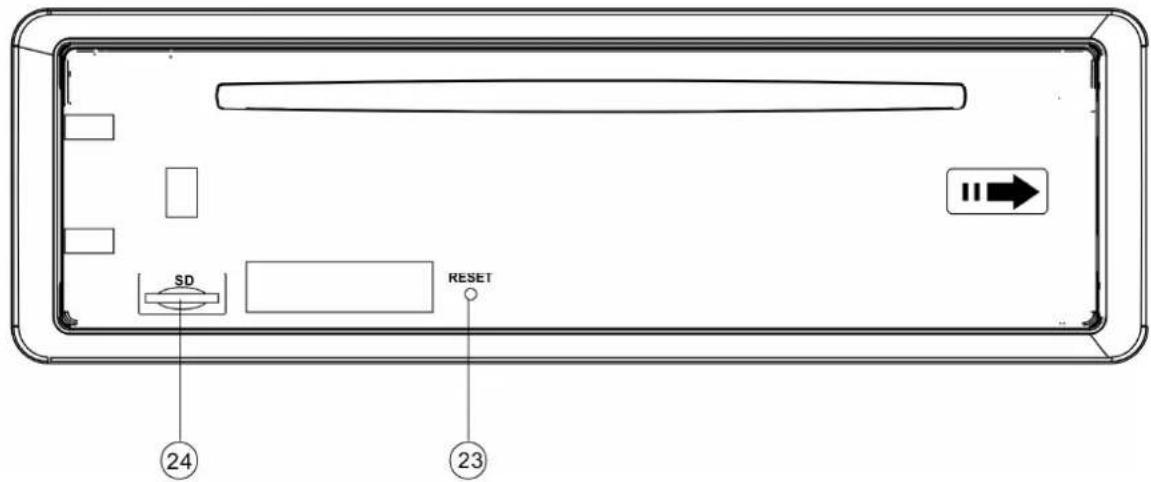

Posizione dei tasti

1. Tasto MUTE (SILENZIAMENTO)
2. Tasto TS
3. Tasto banda (BAND)
4. Tasto "I/ SRC (sorgente)"
5. Tasto " (rilascio frontalino)"
6. Tasto volume/menu (VOL/MENU)
7. Fessura del lettore CD
8. Display LCD
9. Tasto "SEEK DOWN (RICERCA IN GIÙ)"
10. Tasto di visualizzazione (DISP)
11. Tasto "Espulsione"
12. Porta USB
13. Presa AUX-IN
14. Tasto "RICERCA IN SU"
15. Tasto equalizzatore (EQ)
16. Tasto "6 DIR+/n*"
17. Tasto "5 DIR-4*"
18. Tasto "4 RDM" (ricerca casuale)
19. Tasto "3 RPT" (ripeti)
20. Tasto "2 SCN" (scansione)
21. Tasto "1"
22. Tasto "® (ricerca file MP3)"
23. Tasto RESET (REIMPOSTAZIONE)
24. Slot per carta TF
25. SENSORE AD INFRAROSSI
26. MICROFONO

*) Disponibile solo nei dispositivi dotati di funzione Bluetooth

Accendere il dispositivo premendo il tasto (4). Il sistema verrà attivato. Premere e tenere premuto per 2 secondi il tasto (4) per accendere il dispositivo.

SILENZIAMENTO

Premere brevemente il tasto MUTE (1) per disattivare l'uscita audio. Premere nuovamente il tasto per ripristinare l'audio.

RIMOZIONE DEL FRONTALINO

Premere il tasto di rilascio (5) per scollegare il frontalino rimovibile.

REGOLAZIONE DEL SUONO

Premere brevemente il tasto MENU (6) per selezionare la modalità di regolazione desiderata. La modalità di regolazione può essere modificata nel seguente ordine:

-BAS-TRE-BAL-FAD-VOL

BAS: Toni bassi

TRE: Toni alti

BAL: Bilanciamento

FAD: Fader

VOL: Volume

Ruotando la manopola del volume (6) potremo regolare la qualità audio desiderata.

Premere e tenere premuto il tasto MENU

(6) per 2 secondi per accedere al menu di sistema - vedi sotto:

TA: Informazioni sul traffico

REG: Regione

TA VOL: Volume delle

informazioni sul traffico

LOC = Locale

STEREO

REGIONE (AREA): Europa

Attivazione/disattivazione della funzione REG

Volume delle informazioni sul traffico (TA)

Questa funzione consente di regolare il volume minimo per la ricezione delle informazioni sul traffico. La gamma di regolazione è 20-43. Il valore predefinito è 25. Ruotare la manopola del volume per regolare il volume di ascolto delle informazioni sul traffico.

Attivazione/disattivazione della funzione LOC

Ruotando la manopola di regolazione del volume (6) in questa funzione attiveremo/disattiveremo la funzione di localizzazione. Il dispositivo attivo in modalità LOC riduce la sensibilità di ricezione durante la ricerca delle stazioni radio. Questo significa che verranno selezionate solo le stazioni che assicurano una buona qualità di ricezione. Tutte le stazioni con una bassa qualità del suono verranno ignorate. Il dispositivo attivo in modalità LOC aumenta la sensibilità della ricezione durante la ricerca delle stazioni radio. Ciò significa che la radio può ricevere il segnale da un maggior numero di stazioni.

STEREO/MONO

Ruotando la manopola del volume (6) con questa funzione attiva potremo scegliere tra le modalità audio STEREO o MONO. In modalità STEREO sarà possibile ricevere il segnale stereo nella banda FM. In modalità MONO le stazioni che trasmettono in stereo verranno convertite in modalità mono. In alcuni casi, quando il segnale ricevuto è di bassa qualità, la

commutazione in modalità MONO consente di ridurre il livello delle interferenze.

Attivazione/disattivazione del segnale acustico (BEEP):

L'autoradio è dotata di due modalità operative del segnalatore acustico. Ruotare la manopola del volume per selezionare una di queste.

• Modalità segnale acustico attivo (Beep on): Ad ogni pressione di un qualsiasi tasto verrà generato un segnale di conferma.
• Modalità segnale acustico non attivo (Beep off): Ad ogni pressione di un tasto non verrà generato alcun segnale di conferma.

REGIONE

Dopo l'attivazione di questa funzione, ruotando la manopola del volume potremo selezionare tra le regioni Europa/USA/LAT (America Latina).

XBASS

Premere e tenere premuto il tasto EQ per 2 secondi per attivare la funzione XBASS. Premere e tenere premuto nuovamente il tasto per disattivare questa modalità.

EQ (Equalizzatore)

Premere brevemente il tasto EQ per selezionare una delle seguenti modalità EQ preconfigurate: FLAT-CLASSICS-POP-ROCK-EQ OFF

VISUALIZZAZIONE DELLE INFORMAZIONI

Premendo il tasto DISP (10), sul display verrà visualizzata l'ora per 5 minuti. Trascorso quel periodo di tempo, sul display verranno visualizzate le informazioni correnti.

IMPOSTAZIONE DELL'ORA

(1) Configurazione manuale:

Premere e tenere premuto per 2 secondi il tasto DISP. Il valore dell'ora inizierà a lampeggiare. Premere il tasto >>/I>> per impostare l'ora desiderata. Premere brevemente il tasto DISP per modificare il valore dei minuti. Inoltre è possibile utilizzare il tasto >>/I per impostare il valore desiderato dei minuti. Quindi premere il tasto DISP per confermare l'operazione.

(2) Sincronizzazione dell'ora con la stazione RDS:

Questa operazione consente la ricezione di una stazione RDS che trasmette un segnale di buona qualità (il simbolo AF sul display non lampeggerà). Alcuni minuti più tardi l'ora verrà sincronizzata con l'ora inviata dalla stazione radio. (Attenzione: Alcune stazioni RDS non dispongono di questa funzione).

DISPLAY A CRISTALLI LIQUIDI

Consente la visualizzazione della frequenza sintonizzata e delle funzioni attive.

FUNZIONE ESP

Consente di proteggere il dispositivo da urti con un intervallo di 10-20 s.

INGRESSO AUSILIARIO

Il dispositivo può essere collegato a un lettore portatile utilizzando la presa AUX IN (13). Premere il tasto SRC per accedere alla modalità AUX, che al dispositivo è stata collegata una sorgente audio esterna.

FUNZIONE DI AZZERAMENTO

Il tasto RESET (23) deve essere premuto utilizzando la punta di una penna o un oggetto metallico appuntito.

Il tasto RESET viene utilizzato nelle seguenti situazioni:

• Dopo l'installazione iniziale del

dispositivo, una volta terminato il collegamento dei cablaggi.

• In caso di mancato funzionamento dei tasti funzione.
• Sul display viene visualizzato il simbolo di errore.

Attenzione: Premendo il tasto RESET (23) non si ripristina il funzionamento del dispositivo. Utilizzare un batuffolo di cotone imbevuto di alcol isopropilico per pulire la presa sul frontalino.

ASCOLTO DELLA RADIO

- COMMUTAZIONE IN MODALITÀ RADIO

Premere il tasto SRC (4) per selezionare la modalità radio. Sul display verrà visualizzata la modalità radio, la banda e la frequenza memorizzate.

- SELEZIONE DELLA BANDA

Dopo aver eseguito l'accesso alla modalità radio, premere il tasto BAND (3) per selezionare la banda desiderata.

La banda può essere modificata nel seguente ordine:

→ FM1 → FM2 → FM3 → MW1 (AM1) → MW2 (AM2)

- SELEZIONE DELLA STAZIONE

Premere brevemente il tasto ">>" (14) o "<<" (9) per attivare la funzione di ricerca automatica. La radio ricercherà automaticamente la stazione radio (in su e in giù). Premere e tenere premuto il tasto per 2 secondi, fino a quando sul display viene visualizzato il messaggio "MANUAL" (modalità manuale), che indica il passaggio in modalità di sintonizzazione manuale. In questa modalità è possibile scorrere gradualmente le frequenze (in su e in giù) fino a trovare la stazione

desiderata. Se entrambi i tasti non vengono premuti per 5 secondi, l'autoradio tornerà in modalità di sintonizzazione automatica, e sul display verrà visualizzato il messaggio "AUTO".

- MEMORIZZAZIONE AUTOMATICA E SCANSIONE DELLE STAZIONI

• Memorizzazione automatica
• Premere e tenere premuto il tasto TS (2) per 2 secondi, la radio inizierà la scansione a partire dalla frequenza 87,5 MHz e controllerà l'intensità del segnale fino al completamento di un singolo ciclo di ricerca. Alcune delle stazioni successive con segnale forte verranno memorizzate sotto il numero predefinito dei tasti associati alla banda FM3. Il primo ciclo di ricerca viene eseguito in modalità LOCAL (locale) e ricerca le stazioni con il segnale di ricezione più forte. Se non si è riusciti a trovare almeno 6 stazioni, l'autoradio eseguirà un secondo ciclo di ricerca, ma con la modalità locale disattivata (LOCAL OFF).
• Scansione delle stazioni radio: Premere brevemente il tasto TS (2) per scansionare preliminarmente le stazioni preimpostate. La radio si ferma per 5 secondi in corrispondenza del numero pre-configurato senza disattivare il suono.

- MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE

Per sintonizzare la stazione, premere e tenere premuto per 2 secondi uno dei tasti assegnati alle stazioni radio memorizzate (1-6). La stazione corrente verrà memorizzata sotto un determinato tasto numero. Premere brevemente la stazione preselezionata

(1-6) per sintonizzare il segnale trasmesso da questa stazione, memorizzata sotto il tasto di programmazione assegnato.

FUNZIONE RDS (RADIO DATA SYSTEM)

• La funzione RDS viene impostata mediante la voce AF nel menu di sistema. Ruotare la manopola del volume per attivare o disattivare la funzione AF.

Ad ogni attivazione della funzione AF, sul display verrà visualizzato il simbolo "AF".

Durante la ricezione di una stazione RDS, verranno visualizzati i dati inviati dalla stazione radio.

In caso di deterioramento della qualità del segnale trasmesso, il simbolo "AF" inizierà a lampeggiare.

Al momento della ricezione del segnale d'allarme, sul display verrà visualizzato il messaggio "ALARM", ed il livello di volume verrà impostato automaticamente al livello preconfigurato - se il controllo del volume è stato impostato al livello minimo.

- Supporto per programmi regionali

Dopo aver attivato la funzione AF, nella voce REG del menu di sistema, ruotando la manopola del volume è possibile attivare o disattivare la funzione REG. Dopo la disattivazione della funzione AF non sarà possibile disattivare la funzione REG.

Alcune stazioni radio modificano per un certo periodo di tempo la modalità di trasmissione da normale a regionale. In caso di attivazione della regione geografica, la stazione radio attualmente ascoltata rimarrà invariata. Una volta disattivata la funzione di regione geografica è possibile accedere al segnale trasmesso alla

stazione regionale.

- Ascolto delle informazioni sul traffico

Mediante la voce TA nel menu di sistema, ruotando la manopola del volume è possibile attivare o disattivare la funzione TA. L'attivazione della modalità TA consente la ricezione delle informazioni sul traffico:

Se il dispositivo è attivo in modalità CD (MP3) o AUX, avrà luogo una commutazione temporanea in modalità radio.

Se la funzione EON rileva la presenza di informazioni sul traffico su un'altra stazione radio, il dispositivo si sintonizzerà temporaneamente sulla stazione associata alla funzione EON.

Se il livello del volume è inferiore alla soglia preconfigurata, il volume verrà aumentato fino a quel valore.

L'attivazione della modalità TA provoca l'attivazione della funzione TA per un singolo segmento. Al momento della ricezione del segnale dalla stazione TP, la funzione TP verrà attivata per un singolo segmento.

Interruzione delle informazioni sul traffico

La commutazione della funzione TA su STOP annulla la ricezione delle informazioni aggiornate sul traffico (voce TA nel menu RDS - le opzioni disponibili sono

attiva/disattiva, se non è sintonizzata alcuna stazione TA. Se viene ascoltata la stazione TA, nell'apposita voce TA del menu vengono visualizzate le opzioni on/stop/off). Accidentalmente può verificarsi il passaggio in modalità

EON TA quando le informazioni EON TA non sono più state ricevute dalla stazione attualmente selezionata e la radio si è sintonizzata per la ricezione del segnale da questa stazione EON, ma una distanza eccessiva dalla stazione EON impedisce la ricezione

del segnale. In quel caso, la radio si sintonizzerà nuovamente sulla stazione attualmente ascoltata. L'esempio precedente illustra la situazione in cui l'utente non ascolta la stazione radio prevista o è stato disattivato temporaneamente l'audio del dispositivo. I dati utilizzati nella funzione RDS sono i dati: PI, PS, AF, TP, TA, EON e PTY.

PS: Nome dell'emittente

Nome della stazione radio espresso con caratteri alfanumerici.

AF: Frequenze alternative

Elenco delle frequenze che trasmettono la stessa stazione radio.

TP: Identificazione del programma con informazioni sul traffico

Corrispondono ai dati identificativi della stazione che trasmette le informazioni sul traffico.

TA: Identificazione delle informazioni sul traffico

Dati identificativi che segnalano la trasmissione o meno delle informazioni sul traffico.

EON: Informazioni sui programmi di un'altra stazione accessoria

Informazioni trasmesse nelle funzioni PI, AF, TP, TA, ecc., relative ad altre stazioni radio diverse dalla stazione attualmente sintonizzata.

RIPRODUZIONE DI CD/MP3/WMA

- COMMUTAZIONE IN MODALITÀ LETTORE CD

Se non è stato inserito nessun disco nel dispositivo:

Inserire delicatamente il disco nella fessura (lato stampato rivolto verso l'alto), fino ad avvertire una leggera resistenza. Il disco verrà caricato automaticamente dal dispositivo e successivamente riprodotto.

Se il disco è già stato inserito nel

dispositivo: Premere il tasto SRC (4) fino a quando non viene visualizzata la modalità DISC (disco).

- SCELTA DEL BRANO/FILE

Premere il tasto (14) o (9) per tornare al brano/file precedente o passare al brano/file successivo. Sul display verrà visualizzato il numero del brano/file.

Premere e tenere premuto il tasto (14) o (9), per scorrere rapidamente il brano/file in avanti o indietro. La riproduzione riprenderà quando il tasto viene rilasciato.

- MESSA IN PAUSA DELLA RIPRODUZIONE

Premere il tasto (21) per mettere in pausa la riproduzione. Premere nuovamente il tasto per riprendere la riproduzione.

- RIPRODUZIONE IN ANTEPRIMA DI TUTTI I BRANI/FILE

Premere il tasto SCN (20) per riprodurre i primi secondi di ciascuno dei brani/file. Premere nuovamente il tasto per interrompere la riproduzione in anteprima e riprendere la normale riproduzione del brano/file.

- RIPETIZIONE DELLO STESSO BRANO/FILE

Premere il tasto RPT (19), per ripetere lo stesso brano/file. Premere nuovamente il tasto per ripetere tutti i brani/file.

- RIPRODUZIONE CASUALE DI TUTTI I FILE

Premere il tasto RDM (18) per riprodurre tutti i brani/file in ordine casuale. Premere nuovamente il tasto per disattivare la funzione di riproduzione casuale.

ESPULSIONE DEL DISCO

Premere il tasto (11) per

interrompere la riproduzione del CD ed espellere il CD dalla fessura del dispositivo (6).

SCELTA DELLA CARTELLA SU/GIÙ

Premere il tasto DIR- (17) o DIR+ (16) per selezionare la cartella precedente o successiva. I tasti DIR- (17) o DIR+ (16) non consentiranno l'attivazione di alcuna funzione se sul disco con i file MP3/WMA non sono presenti cartelle.

- SELEZIONE DEI FILE MEDIANTE IL TASTO

Al tasto (22) è assegnata la funzione di selezione dei file MP3/WMA.

Premendo il tasto attiveremo la modalità di selezione secondo il seguente schema:

Ricerca nella cartella. => Ricerca in base al numero del file.

Ricerca nella cartella

Premere una volta il tasto. Il dispositivo passerà in modalità "Ricerca nella cartella". Ruotare la manopola VOL (volume) per selezionare la cartella desiderata. Quindi premere la manopola MENU (6) per accedere alla cartella selezionata. Ruotare la manopola (6) per selezionare il file ricercato. Quindi premere la manopola MENU (6) per riprodurre il file desiderato.

Premere il tasto per ritornare alla cartella precedente.

Ricerca in base al numero del file

Premere due volte il tasto. Questo attiverà la modalità "Ricerca in base al numero del file".

Ruotare la manopola (21) per selezionare il numero del file desiderato, quindi premere la manopola MENU (4) per confermare la selezione. Il dispositivo cercherà il file scelto e inizierà la riproduzione del brano. Inoltre è possibile digitare il numero manualmente. Sul frontalino sono presenti i numeri 1-6 e i tasti 7/8/9/0/* , cui sono assegnate le seguenti funzioni:

EQ7

:8

：9

DISP:0.

In caso di selezione del numero del file, il dispositivo attenderà per alcuni secondi. Dopo alcuni secondi il dispositivo cercherà il file selezionato, anche se non è stata premuta la manopola MENU (4).

UTILIZZO DELLA PORTA USB

La porta USB (10) si trova sul frontalino del dispositivo. La porta (12) viene utilizzata per collegare i dispositivi USB.

Dopo aver collegato alla porta il dispositivo USB, l'autoradio effettuerà la ricerca dei file MP3/WMA memorizzati sul dispositivo e inizierà la loro riproduzione. Dopo aver attivato questa modalità è possibile premere il tasto

SRC e selezionare la modalità USB.

Se il dispositivo USB è stato progettato per riprodurre i file MP3/WMA, il funzionamento sarà identico a quello descritto in precedenza per la funzione CD/MP3/WMA.

Attenzione:

• L'autoradio supporta solo memorie USB compatibili con lo standard Microsoft.
• Il lettore MP3 USB non costituisce uno

standard unico, ciò significa che diversi modelli e marchi possono avere propri standard. Per questo motivo il dispositivo non supporta tutti i lettori MP3 disponibili.

• In caso di collegamento di un lettore MP3 dotato di batteria normale (non ricaricabile), prima è necessario rimuovere la batteria dal lettore e successivamente collegarlo alla presa USB. In caso contrario potrebbe avere luogo l'esplosione della batteria.

La porta TF (24) si trova sul pannello anteriore del dispositivo.

Dopo aver inserito la carta TF nella porta TF, l'autoradio effettuerà la ricerca dei file MP3/WMA memorizzati su di essa ed inizierà la loro riproduzione. Questa funzione presenta le stesse caratteristiche della funzione di riproduzione di CD/MP3/WMA precedentemente descritta. In caso di funzionamento del dispositivo in una modalità diversa, la pressione del tasto SRC (4) consentirà il passaggio alla modalità SD.

MODALITÀ SUPPORTATE DI DECODIFICA MP3/WMA

L'autoradio supporta le seguenti modalità di decodifica dei file MP3/WMA (Windows Media Audio).

Standard	Velocità di trasmissione dati (kB/s)	Modalità supportata
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

La modalità USB supporta:

1. Cartelle: 500 max.
2. File: 999 max.
3. Profondità della cartella: 8 livelli
4. Dimensioni: 32 GB

ATTENZIONE

Non collegare il dispositivo USB o la carta TF all'autoradio, se su tali dispositivi sono salvati file importanti. Inoltre non è consentito riprodurre dischi CD-R/RW contenenti file importanti. Eventuali malfunzionamenti del lettore potrebbero provocare la perdita dei file. La nostra azienda declina ogni responsabilità per la perdita di tali dati.

AVVERTENZE SUI CD

A. Avvertenze sui CD:

L'uso di dischi di forma non standard (ad esempio di forma quadrata, a stella o a cuore, ecc.) può causare il danneggiamento del dispositivo.

1. Si ricorda che il dispositivo supporta solo CD rotondi.
2. Sui CD non è consentito applicare etichette di carta, nastro adesivo, ecc., su qualsiasi lato del disco (stampato o registrato), poiché ciò potrebbe causare il malfunzionamento del dispositivo.
3. La presenza di sporco, polvere, graffiti e deformazioni sul disco può causare interferenze durante la riproduzione.

B. Avvertenze sui dischi di tipo CD-R (scrivibile) / CD-RW (riscrivibile)

1. Nel dispositivo possono essere inseriti esclusivamente dischi

contrassegnati con i seguenti simboli:

1. Il dispositivo non consente la riproduzione di CD-R e CD-RW se la sessione di registrazione non è stata finalizzata. (Vedi il manuale del masterizzatore CD-R/CD-RW o il software

CD-R/CD-RW, per maggiori informazioni

sul processo di finalizzazione della sessione di registrazione).

1. Il dispositivo potrebbe non essere in grado di riprodurre alcuni CD-R/CD-RW, ciò può essere causato dallo stato di registrazione,

dallo stato del disco stesso o dal dispositivo utilizzato

per la masterizzazione. (Vedi *1)

*1: Per una riproduzione più efficiente si prega di leggere le seguenti raccomandazioni:

a: Utilizzare CD-RW con velocità di riproduzione da 1x a 4x e masterizzare i dati con velocità 1x o 2x. b: Utilizzare CD-R con velocità di riproduzione da 1x a 8x e masterizzare i dati con velocità 1x o 2x. c: Non riprodurre dischi CD-RW che sono stati masterizzati più di 5 volte.

C. Avvertenze sui file MP3 (solo formato MP3):

1. Il CD deve essere masterizzato in

formato ISO9660 con livello 1 o livello 2 o con estensione Joliet o Romeo.

1. Durante l'assegnazione dei nomi ai file MP3 ricordare che l'estensione del file deve essere ".mp3".
2. Il dispositivo non riconosce file non MP3, anche quando l'estensione nel nome del file sia ".mp3".

FUNZIONE BLUETOOTH *)

- ACCOPPIAMENTO PRELIMINARE DEI DISPOSITIVI IN MODALITÀ BLUETOOTH

(i) In caso di uso della modalità Bluetooth, verificare che il proprio telefono cellulare supporti la funzione Bluetooth. (ii) Differenti tipi di telefoni cellulari utilizzano diversi parametri di intensità del segnale. Si consiglia di mantenere una distanza tra il telefono cellulare ed il dispositivo non superiore a 3 m, che consentirà di raggiungere la migliore qualità del collegamento. Non posizionare nessun oggetto metallico ed evitare la presenza di ostacoli tra il telefono e l'autoradio.

ACCOPPIAMENTO

1) Selezionare la configurazione Bluetooth sul telefono cellulare. (Le informazioni sul supporto della funzione Bluetooth sono disponibili nel manuale fornito con il vostro telefono cellulare). 2) Nell'elenco visualizzato sul telefono dovrebbe essere visibile la voce "CAR KIT" (kit auto). Selezionare la voce "BP 170 BT" e digitare la password "0000". La password potrebbe non essere necessaria. 3) Dopo il corretto accoppiamento dei

dispositivi, sul display verrà visualizzato il simbolo BT.

- Accettare/rifiutare una chiamata in arrivo

Nel caso di una chiamata in arrivo, premere per rispondere alla chiamata. Premendo il tasto la chiamata verrà rifiutata.

- Terminare una chiamata

Dopo aver terminato la chiamata, premere il tasto per riagganciare.

- Consultazione della rubrica telefonica/delle chiamate ricevute/effettuate/perse (per telefoni con sistema Android e del marchio iPhone)

Premere il tasto SRC, sul display verrà visualizzato il messaggio "PHONE" (telefono). Premere il tasto , sul display verrà visualizzato il messaggio "BOOK" (rubrica). Un'ulteriore pressione del tasto consentirà la visualizzazione in sequenza delle seguenti opzioni:

BOOK---RECEIVED---DIALED---MISSED ---PHONE (Rubrica -> Ricevute -> Effettuate -> Perse -> Telefono)

Utilizzando il tasto in ciascuna di queste voci sarà possibile controllare i numeri assegnati.

Attenzione: Dopo il primo accoppiamento, sul telefono cellulare verrà visualizzata l'informazione che questo è stato collegato all'autoradio. È necessario accettare il messaggio e premere "YES" (Sì) per confermare. (Attenzione: L'importante è che il numero di telefono sia stato salvato nella memoria del telefono e non sulla scheda SIM).

- Effettuare una chiamata

1) Effettuare una chiamata inserendo manualmente il numero di telefono.

Premere il tasto SRC in modo che sul display venga visualizzato il messaggio "PHONE" (telefono). Premere e tenere

premuto il tasto . Il display LCD sarà completamente vuoto. Ora è possibile digitare il numero di telefono e premere il tasto per confermare la selezione del numero digitato. (Attenzione: In caso di digitazione di un numero errato,

premere il tasto per cancellare le cifre errate.)

Sul frontalino sono presenti i numeri 1-6 ed i tasti 0 / 7 / 8 / 9/*/# , cui sono assegnate le seguenti funzioni:

0: Tasto di visualizzazione (DISP)

7:EQ 8: 9:

*: Premere e tenere premuto per 2 secondi il tasto (5).

: Premere e tenere premuto per 2 secondi il tasto (6).

1) Ripristino della connessione: premere il tasto SRC finché sul display non viene visualizzato il messaggio "PHONE". Premere e tenere premuto il tasto per 2 secondi per ricomporre l'ultimo numero di telefono. 2) Composizione di un numero dalla rubrica telefonica/dalle chiamate ricevute/effettuate/perse (per telefoni con sistema Android e iPhone).

Accedere alla voce "consultazione della rubrica telefonica/chiamate ricevute/effettuate/perse", quindi selezionare il numero desiderato.

Premere il tasto per scegliere il numero desiderato.

Attenzione: se il telefono cellulare dispone di due (2) schede SIM, durante la chiamata effettuata utilizzando il frontalino del dispositivo verrà selezionata la scheda predefinita (o verrà richiesto ogni volta di selezionare la scheda con cui effettuare la chiamata).

- Commutazione della chiamata tra il telefono cellulare e l'autoradio

In modalità di conversazione è possibile

premere il tasto

(22) per

commutare la telefonata tra il telefono e l'autoradio.

- Riproduzione audio attraverso la funzione Bluetooth (funzione A2DP)

Premere il tasto SRC (4) finché sul display non viene visualizzato il messaggio "PHONE". Quindi accendere il lettore musicale del telefono per iniziare la riproduzione del brano musicale. Il suono verrà riprodotto attraverso gli altoparlanti collegati al dispositivo. Premere il tasto (21) presente sul frontalino per interrompere/riprendere la riproduzione del brano. Premere il tasto ⇔ (14) o (9) per selezionare il brano successivo/precedente.

Collegamento/scollegamento del dispositivo Bluetooth

Premere e tenere premuto il tasto SRC per 2 secondi per attivare/disattivare la connessione Bluetooth.

*) Disponibile solo nei dispositivi dotati di funzione Bluetooth

TASTI FUNZIONE E DI COMANDO

1. Tasto di accensione/spegnimento dell'alimentazione elettrica.
2. VOL+: Tasto per aumentare il volume.
3. BAND: Consente la selezione della banda FM1/FM2/FM3/AM1/AM2 in modalità RADIO.
4. In modalità RADIO: premere brevemente per la funzione di ricerca in giù. Premere per disattivare manualmente. In modalità CD/MP3/WMA: premere brevemente per tornare indietro di un solo brano/file. Premere e tenere premuto per tornare indietro rapidamente.
5. VOL-: Tasto per diminuire il volume.
6. EQ: Tasto per attivare la funzione dell'equalizzatore.
7. 2 SCN: In modalità RADIO: Numero 2. Vedi pagina 11 - MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE.

In modalità CD/MP3/WMA: premere per attivare o disattivare la funzione di scansione.

1. 1▶: In modalità RADIO: Numero 1. Vedi pagina 11 - MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE. In modalità CD/MP3/WMA: premere per interrompere/riprendere

la riproduzione.

1. 4 RDM: In modalità RADIO: Numero 4. Vedi pagina 11 – MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE. In modalità CD/MP3/WMA: attiva/disattiva la funzione di riproduzione casuale.
2. 5 DIR-: In modalità RADIO: Numero 5. Vedi pagina 11 - MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE.

In modalità MP3/WMA: premere per ritornare alla cartella precedente. Utilizzare il tasto, se il dispositivo è in modalità Bluetooth.*)

1. SRC: Il tasto attiva la funzione SRC (sorgente audio).
2. Premere per silenziare/ripristinare l'audio.
3. In modalità RADIO: Attiva la funzione TS. Vedi pagina 11.

MEMORIZZAZIONE AUTOMATICA E SCANSIONE DEI PROGRAMMI

In modalità MP3/WMA: Funzione di ricerca. (Vedi pagina 12).

In modalità PHONE (telefono). La funzione del tasto è stata descritta a pagina 15 - FUNZIONE BLUETOOTH.

1. SEL:

Premere brevemente per accedere al menu della modalità audio.

Premere e tenere premuto per accedere al menu di sistema.

(Vedi pagina 9). Premere per confermare la funzione di ricerca (vedi pagina 13) dopo aver eseguito l'accesso alla modalità di ricerca: MP3/WMA.

15.

In modalità RADIO: Premere brevemente per la funzione di ricerca in giù. Premere per la funzione di ricerca manuale.

In modalità CD/MP3/WMA: Premere brevemente per passare al brano/file successivo. Premere e tenere premuto per avanzare rapidamente.

1. DISP:

Premere il tasto DISP (visualizza) per visualizzare l'ora.

1. 3 RPT:

In modalità RADIO: Numero 3. Vedi pagina 11 – MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE.

In modalità CD/MP3/WMA: Premere per attivare/disattivare la funzione di ripetizione.

1. 6 DIR+:

In modalità RADIO: Numero 6. Vedi pagina 11 - MEMORIZZAZIONE MANUALE DELLA STAZIONE E RICHIAMO DELLE STAZIONI PRECONFIGURATE.

In modalità MP3/WMA: Premere per accedere alla cartella successiva.

Al momento della ricezione o della terminazione della chiamata svolge la funzione del tasto

*)

*) Disponibile solo nei dispositivi dotati di funzione Bluetooth

NORME GENERALI

Requisiti inerenti l'alimentazione: Corrente continua 12V, negativo a massa

Dimensioni dello chassis: 178 (larg.) x 160 (prof.) x 50 (alt.)

Controllo dei toni

• Toni bassi (a 100 Hz): ±10dB
• Toni alti (a 10 kHz): ±10dB
• Potenza massima in uscita: 4X40 W
• Consumo di corrente: 10 A (max.) (per le versioni con alimentazione normale)

Lettore CD

Rapporto segnale-rumore (SNR): Oltre 55 dB

Separazione dei canali: Oltre 45 dB

Risposta in frequenza: 40 Hz-18 kHz

RADIO FM

Gamma di frequenza da 87,5 a 109 MHz

IF 10,7 MHz

Sensibilità (S/N = 30dB) 4 μV

Separazione dei canali stereo >25 dB

AM (MW)

Gamma di frequenza

da 522 a 1620 kHz

IF

450 kHz

Sensibilità (S/N = 20dB)

36 dBuV

Verificare le connessioni dei cavi prima di controllare la lista di controllo sottostante. Se dopo aver controllato la lista di controllo il problema persiste, consultare il rivenditore più vicino.

Sintomo Causa	Soluzione
Assenza di alimentazione.	L'accensione nell'automobile non è stata attivata.	Se l'alimentazione è stata collegata al circuito ausiliario del veicolo ed il motore non è accesso, posizionare la chiave d'accensione in posizione "ACC".
	Fusibile bruciato. Sostituire il fusibile.
Non è possible inserire o espellere il disco.	All'interno dellettore CD è più presente un disco.	Rimuovere il disco dallettore, quando inserire un altro disco.
	Il disco è stato inserto in modo errato.	Inserire il disco in modo che la scritta sia rivolta verso l'alto.
	Il CD è molto sporco o danneggiato.	Pulire il disco o provare ad inserirne unalto.
	Temperatura eccessiva all'interno dell'auto.	Far raffreddare il veicolo o attendere forn a quando la temperature ambiente ritornnormale.
	Presenza di vapore condensato.	Lasciare illettore spento per circa un'ora e riprovare.
Nessun suono.	Il volume è regolato al minimo.	Regolare il volume al livello desiderato.
	Il cablaggio non è collegato correttamente	Controllare le connessioni dei cavi.
Interferenze durante la riproduzione.	L'angolo di montaggio del dispositivo supera i 30 gradi.	Regolare l'angolo in modo che quello sa inferiore a 30 gradi.
	Il disco è molto sporco o danneggiato.	Pulire il disco o provare ad inserirne unalto.
I tasti funzione non funzionano.	Il microcomputer interno non funziona correttamente a causa di interferenze.	Premere il tasto reset (RESET). Il frontalino non è stato inserito correttamente.
La radio non funziona. La funzione di selezione automatica delle stazioni radio non funziona.	Il cavo dell'antenna non è collegato.	Collegare correttamente il cavo dell'antenna.
	Il segnale è troppo debole. Selezionare la stazione manually.

Manuale. 100

Posizione dei tasti. 100

Accensione/spegnimento. 101

Muto. 101

Selezione mappa SU/GIÙ

Montaggio in dotazione

Reperibili come accessori extra

Montaggio • Kit di montaggio

• Kit di montaggio

Kit di montaggio Set

di montaggio Kit

set di Beepito
