Producttype	Autoradio
Merk	Blaupunkt
Model	Milano 170 BT
Afmetingen (L x B x H)	178 x 160 x 50 mm
Gewicht (geschat)	1 kg
Voeding	12 V DC, negatieve pool naar massa
Max. uitgangsvermogen	4 x 40 W
Stroomverbruik	10 A max
FM-radio	87,5 – 109 MHz, gevoeligheid 4 µV, stereoscheiding >25 dB
AM-radio (MW)	522 – 1620 kHz, gevoeligheid 36 dBµV
CD-speler	Signaal-ruisverhouding >55 dB, kanaalscheiding >45 dB, frequentiebereik 40 Hz-18 kHz
Ondersteunde audioformaten	CD, MP3, WMA
Bluetooth	Ja (handsfree bellen, A2DP, telefoonboek)
Connectiviteit	USB, AUX-ingang voor, TF-kaart, infrarood afstandsbediening
Radio geheugen	18 presets (FM1/2/3, AM1/2)
Equalizer	FLAT, CLASSICS, POP, ROCK, EQ OFF ; XBASS
Voorpaneel	Afneembaar, vergrendelbaar
RDS-functies	AF, REG, TA, TP, PTY
Onderhoud en reiniging	Reinig de connectoren van het voorpaneel met een wattenstaafje gedrenkt in isopropylalcohol
Veiligheid	Afneembaar voorpaneel, RESET-toets, automatische uitschakeling
Reserveonderdelen en repareerbaarheid	Klantenservice via www.blaupunkt.com ; fabrieksgarantie
Algemene informatie	Autoradio compatibel met CD/MP3/WMA met Bluetooth, USB, AUX en TF-kaart

Veelgestelde vragen - Milano 170 BT BLAUPUNKT

Hoe koppel ik mijn Bluetooth-telefoon met de autoradio?

Schakel Bluetooth in op uw telefoon, druk vervolgens op de autoradio op SRC tot PHONE wordt weergegeven. Zoek naar 'BP 170 BT' in de lijst met apparaten en voer indien gevraagd de code 0000 in. Het BT-pictogram wordt op het scherm weergegeven zodra de verbinding tot stand is gebracht.

Hoe stel ik handmatig de tijd in?

Houd de toets DISP 2 seconden ingedrukt. De uren knipperen. Gebruik de toetsen ◀ of ▶ om de uren in te stellen, druk vervolgens kort op DISP om naar de minuten te gaan. Bevestig opnieuw met DISP.

Wat moet ik doen als de autoradio niet aangaat?

Controleer of het contact van de auto in de stand ACC staat en of de zekering niet is doorgebrand. Vervang de zekering indien nodig. Als het probleem aanhoudt, raadpleeg dan een installateur.

Hoe gebruik ik een USB-stick?

Plaats de USB-stick in de USB-poort (10) op het voorpaneel. De autoradio leest automatisch MP3/WMA-bestanden. U kunt ook op SRC drukken om de USB-modus te selecteren. Gebruik de navigatietoetsen om bestanden te kiezen.

Hoe sla ik een radiostation op?

Stem af op het gewenste station, houd vervolgens een cijfertoets (1 tot 6) 2 seconden ingedrukt. Het station wordt opgeslagen. Om het op te roepen, drukt u kort op die toets.

Hoe reset ik het apparaat?

Gebruik een pen of een dun voorwerp om op de RESET-toets (23) op het voorpaneel te drukken. Dit herstelt de fabrieksinstellingen. Opmerking: hiermee wordt het apparaat niet uitgeschakeld; u moet het vervolgens inschakelen met de SRC-toets.

Hoe voer ik een telefoongesprek met de handsfree set?

Zorg ervoor dat uw telefoon is gekoppeld. Druk op SRC tot PHONE wordt weergegeven, houd vervolgens de toets ✓ (bellen) ingedrukt om een nummer te kiezen. Gebruik de cijfertoetsen om het nummer in te voeren en druk op ✓ om te bellen.

Welke bestandsformaten worden ondersteund op CD?

De autoradio speelt audio-cd's, cd-r/rw met MP3- en WMA-bestanden af. De bestanden moeten de extensie .mp3 of .wma hebben. De schijf moet worden opgenomen in ISO9660-formaat niveau 1 of 2.

Hoe activeer ik de functie voor willekeurige weergave?

In CD/MP3/WMA-modus drukt u op de toets RDM (4) om willekeurige weergave te starten. Druk nogmaals om uit te schakelen.

Wat moet ik doen als het geluid vervormd is?

Controleer of de montagehoek van de autoradio minder dan 30 graden is. Reinig de schijf als u een cd afspeelt. Als het probleem aanhoudt, controleer dan de luidsprekerverbindingen en de equalizer-instellingen.

GEBRUIKSAANWIJZING Milano 170 BT BLAUPUNKT

Plaats van de knoppen 66

Het apparaat in-/uitschakelen 66

Het geluid uitschakelen 67

Het voorpaneel verwijderen 67

Het geluidsniveau regelen 67

REG in-/uitschakelen 67

Volume TA 67

LOC in-/uitschakelen 67

Stand stereo/mono 67

Zoemer in-/uitschakelen 67

AREA 67

EQ 67

Informatie weergeven 68

De tijd instellen 68

Lcd-schem 68

Aux-ingangen 68

Functie reset 68

De radio bedienen 69

Overschakelen naar de stand radio...69

Een frequentieband kiezen 69

Een zender kiezen 69

Automatisch programma's opslaan in het geheugen en programma's scannen 69

Manueel zenders opslaan en reeds geconfigureerde zenders oproepen ... 69

RDS (Radio data system) bedienen ...69

De CD/MP3/WMA-speler bedienen 71

Overschakelen naar de stand DISC.....71

Tracks/bestanden kiezen 71

Afspelen pauzeren 71

Alle tracks/bestanden scannend afspelen 71

Dezelfde track/hetzelfde bestand herhalen 71

Alle tracks/bestanden willekeurig afspelen 71

Cd uitschuiven 71

Map naar onder/naar boven zoeken.....71

Bestanden kiezen met de knop 71

De USB-speler bedienen 72

TF bedienen 72

Opmerkingen over cd's 73

Bluetooth bedienen*) 74

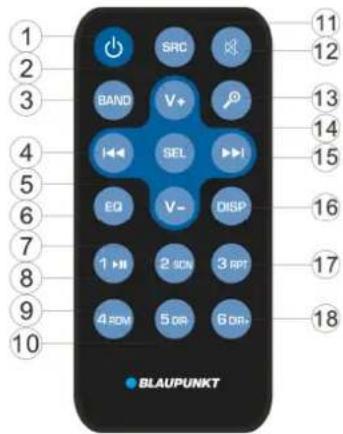

Afstandsbediening 77

Specificatie 79

Defecten detecteren en herstellen 80*) Geldt enkel voor apparaten met Bluetoothfunctie

Conformiteitsverklaring

Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH verklaart dat dit apparaat voldoet aan de basisvereisten en de overige toepasselijke bepalingen van Richtlijn 2014/53/EG. De conformiteitsverklaring kan worden ingekeken op het internet op de website www.blaupunkt.com

CE

Verklaring van overeenstemming met de Richtlijn Radioapparatuur 2014/53/EG Verklaring van overeenstemming met de Richtlijn RoHS 2011/65/EG.

Garantie

De garantievoorwaarden kunnen worden gedownload van de website www.blaupunkt.com

Garantie

Als u in het kader van de garantie gebruik wilt maken van de hersteldienst, dan kunt u informatie over de servicepartners die zulke diensten leveren in uw land, vinden op de website www.blaupunkt.com.

Plaats van de knoppen

1. Knop MUTE (GELUID UIT)
2. Knop TS
3. Knop Band (BAND)
4. Knop SRC (bron)
5. Knop (paneel losmaken)
6. Knop Volume/Menu (VOL/MENU)
7. Gleuf voor cd's
8. Lcd-scherm
9. Knop SEEK DOWN (ZOEKEN NAAR ONDER)
10. Knop Display (DISP)
11. Knop "Uitschuiven"
12. USB-poort
13. AUX-IN-contact
14. Knop "ZOEKEN NAAR BOVEN"
15. Knop Equalizer (EQ)
16. Knop .6 DIR+/
17. Knop .5 DIR-
18. Knop "4 RDM" (random zoeken)
19. Knop "3 RPT" (herhalen)
20. Knop "2 SCN" (scannen)
21. Knop "1"
22. Knop "(MP3-bestanden zoeken)"
23. Knop RESET
24. TF-kaartgleuf
25. INFRAROODSENSOR
26. MICROFOON

*) Geldt enkel voor apparaten met Bluetoothfunctie

Bediening

Het apparaat in-/uitschakelen

Schakel het apparaat aan door op de knop (4) te drukken. Het systeem wordt opgestart. Houd de knop (4) 2 seconden ingedrukt om het apparaat UIT te schakelen.

Druk kort op de knop MUTE (1) om het geluid uit te schakelen. Druk er opnieuw op om het geluid terug in te schakelen.

HET VOORPANEEL VERWIJDEREN

Druk op de losmaakknop (5) om het afneembare voorpaneel los te maken.

Druk kort op de knop MENU (6) om de gewenste regelstand te kiezen. De regelstand kan worden gewijzigd in deze volgorde:

-BAS-TRE-BAL-FAD-VOL

BAS: Lage tonen

TRE: Hoge tonen

BAL: Balans

FAD: Fader

VOL: Volume

Door aan de audioknop (6) te draaien kan de gewenste geluidskwaliteit worden aangepast.

Houd de knop MENU (6) 2 seconden ingedrukt om door te gaan naar het systeemmenu - zie hieronder:

AF-TA-REG-TAVOL-LOC-STEREO-BEEP-XBASS-AREA

AF: Alternatieve frequenties

TA: Verkeersinformatie

REG: Regionaal

TA VOL: Volume van de

verkeersinformatie

LOC: Lokaal

STEREO

ZONE (AREA): Europa

REG in-/uitschakelen

Als de functie AF is ingeschakeld, kunt u

De functie REG in- en uitschakelen in de stand REG in het systeemmenu. Bepaalde zendstations veranderen soms voor bepaalde tijd hun programma van normale uitzending naar regionale uitzending. Als de functie REG werkt, heeft dit geen invloed op het programma dat u op dat moment beluistert.

Volume van de verkeersinformatie (TA)

Deze functie geeft de mogelijkheid om de minimale geluidssterkte van de ontvangen verkeersinformatie te regelen. Het regelbereik is 20-43. De standaardinstelling is 25. Draai aan de volumeknop om het volume van de verkeersinformatie aan te passen.

LOC in-/uitschakelen

Door in deze functie aan de audioknop (6) te draaien, wordt de functie Lokaal ingeschakeld. Als het apparaat in de stand LOC werkt, zal de ontvangstgevoeligheid bij het zoeken van radiozenders verminderen. Dit betekent dat u enkel zenders zult ontvangen die een goede ontvangstkwaliteit garanderen. Alle zenders met lage geluidskwaliteit worden genegeerd. Als het apparaat niet in de stand LOC werkt, zal de ontvangstgevoeligheid bij het zoeken van radiozenders groter zijn. Dit betekent dat de radio het signaal van een groter aantal zenders zal ontvangen.

STEREO/MONO

Draai de audioknop (6) in deze functie om te kiezen tussen de geluidsstand STEREO of MONO. In de stand STEREO kunt u het stereosignaal op de FM-band ontvangen. In de stand MONO worden de zenders die in stereo uitzenden, geconverteerd naar mono. In bepaalde gevallen wanneer het signaal van lage kwaliteit is, zorgt de keuze van de stand MONO ervoor dat er minder storingen optreden.

Zoemer (BEEP) in-/uitschakelen

De autoradio is uitgerust met twee

Bediening

zoemstanden. Draai aan de volumeknop om een van de standen te kiezen.

• Stand Zoemer aan (Beep on): Telkens u op een knop drukt, wordt een bevestigingsgeluid weergegeven.
• Stand Zoemer uit (Beep off): Als u op een knop drukt, wordt er geen bevestigingsgeluid weergegeven.

ZONE

Nadat deze functie is opgestart door aan de volumeknop te draaien, kunt u kiezen tussen de zones Europa/USA/LAT (Latijns-Amerika).

XBASS

Houd de knop EQ 2 seconden ingedrukt om de functie XBASS te activeren. Houd de knop opnieuw ingedrukt om deze functie uit te schakelen.

EQ (Equalizer)

Druk kort op de knop EQ om een van de onderstaande EQ-standen te kiezen, die al geconfigureerd zijn: FLAT-CLASSICS-POP-ROCK-EQ OFF

Druk op de knop DISP (10) om gedurende 5 seconden de tijd op het scherm weer te geven. Na deze 5 seconden keert het scherm terug naar de informatieweergave.

DE TIJD INSTELLEN

(1) Handmatige configuratie:

Houd de knop DISP 2 seconden ingedrukt. De uurwaarde begint te knipperen. Druk op de knop ▸ / 山 om de juiste uurwaarde in te stellen. Druk kort op de knop DISP om de minutenwaarde te wijzigen. U kunt ook de knop ▸ / 山 gebruiken om de juiste minutenwaarde in te stellen. Druk opnieuw op de knop DISP om te bevestigen.

(2) Tijd synchroniseren met een RDS-station:

Dit is mogelijk als u een RDS-station ontvangt met een kwalitatief goed signaal (het symbool AF knippert niet op de display). Enkele minuten later wordt de tijd gesynchroniseerd met de correcte tijdswaarde die met het signaal van de radiozender wordt meegezonden. (Opgelet: Sommige RDS-stations hebben deze functie niet).

LCD-SCHERM

Het LCD-scherm maakt het mogelijk om de huidige frequentie en de ingeschakelde functies weer te geven.

FUNCTIE ESP

Deze functie maakt het apparaat gedurende 10-20 seconden schokbestendig.

AUX-INGANGEN

Het apparaat kan met behulp van de aansluiting AUX IN (13) worden aangesloten op een draagbare speler. Druk op de knop SRC om over te schakelen naar de stand AUX, wanneer er al een externe geluidsbron op de radio is aangesloten.

FUNCTIE RESET

De knop RESET (23) kan worden bediend met behulp van de punt van een balpen of met een dun stukje metaal.

De knop RESET wordt gebruikt in de volgende situaties:

• Nadat het apparaat voor de eerste maal is geïnstalleerd, wanneer de volledige bekabeling is aangesloten.
• Als er geen enkele van de functieknoppen werkt.
• Als er een foutmelding op de display verschijnt.

Opgelet: Door op de knop RESET (23) te drukken wordt het apparaat niet terug opgestart. Gebruik een katoenen watje met wat isopropylalcohol om het contact op het voorpaneel schoon te vegen.

DE RADIO BEDIENEN

OVERSCHAKELEN NAAR DE STAND RADIO

Druk op de knop SRC (4) om de stand radio te kiezen. Op de display verschijnen de stand radio en de band en frequentie die in het geheugen zijn opgeslagen.

Ga naar de radiostand en druk op de knop BAND (3) om de gewenste band te kiezen.

De ontvangstband kan als volgt worden gewijzigd:

→ FM 1 → FM 2 → FM 3 → MW 1 (AM 1) → MW 2 (AM 2)

- EEN ZENDER KIEZEN

Druk kort op de knop (14) of (9) om de automatische zoekfunctie op te starten. De radio zoekt automatisch een zender (naar boven en naar onder). Druk 2 seconden op de knop totdat het bericht "MANUAL" (handmatige stand) op de display verschijnt. Zo gaat u naar de stand om handmatig een zender te zoeken. In deze stand kunt u geleidelijk langs de opeenvolgende frequenties lopen (naar boven en naar onder) totdat u de zender hebt gevonden. Als er gedurende 5 seconden geen enkele knop wordt ingedrukt, keert de radio terug naar de automatische zoekstand en op de display verschijnt het bericht "AUTO".

AUTOMATISCH PROGRAMMA'S OPSLAAN IN HET GEHEUGEN EN PROGRAMMA'S SCANNEN

• Automatisch programma's opslaan in het geheugen
• Druk 2 seconden op de knop TS (2)

zodat de radio begint te zoeken vanaf de frequentie 87,5 MHz en de signaalsterkte controleert totdat de radio een zoekcyclus heeft beëindigd. Daarna worden een paar zenders met het sterkste signaal opgeslagen onder de standaardnummers van de knoppen die aan de band FM3 zijn toegeschreven. De eerste zoekcyclus werkt in de stand LOCAL (lokaal) en zoekt de zenders met het sterkste ontvangstsignaal. Als de radio er niet in slaagt om 6 zenders te vinden, dan voert hij een tweede zoekcyclus uit maar met de lokale stand uitgeschakeld (LOCAL OFF).

• Programma's scannen: Druk kort op de knop TS (2) om de al ingestelde zenders te scannen. De radio stopt 5 seconden bij een reeds geconfigureerd nummer zonder het geluid te verstillen.

- MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN

Druk 2 seconden op een van de knoppen die toegewezen zijn aan de radiozenders (1-6) die in het geheugen opgeslagen zijn. De zender die op dat moment speelt, wordt onder de nummerknop opgeslagen in het geheugen. Druk kort op de knop van de geprogrammeerde zender (1-6) om naar het signaal te luisteren van de zender die aan dit nummer is toegewezen.

RDS (RADIO DATA SYSTEM) BEDIENEN

• De stand RDS kan worden ingesteld in de stand AF in het systeemmenu. Draai aan de audioknop om de functie AF in- of uit te schakelen.

Telkens de functie AF wordt ingeschakeld, verschijnt het symbool

"AF" op de display.

De naam van het programma wordt weergegeven, wanneer er een RDS-station wordt ontvangen.

Het symbool AF begint te knipperen als de kwaliteit van het signaal verslechtert.

Op het moment dat er een noodsignaal wordt ontvangen, verschijnt het bericht ALARM op de display, en het volume van de uitzending wordt automatisch aangepast aan het ingestelde geluidsniveau, als de volumecontrole is ingesteld op het minimumniveau.

- Regionale programma's bedienen

Dit is mogelijk in de stand REG in het systeemmenu, als de functie AF is ingeschakeld. Door aan de audioknop te draaien kunt u de functie REG in- of uitschakelen. Als de functie AF is uitgeschakeld, kan de functie REG niet worden uitgeschakeld.

Bepaalde zendstations veranderen soms voor bepaalde tijd hun programma van normale uitzending naar regionale uitzending. Als de functie regionaal is ingeschakeld, zal het programma dat op dat moment wordt beluisterd, niet worden gewijzigd. Nadat de functie regionaal is uitgeschakeld, kunt u overgaan naar een ontvangstsignaal dat wordt uitgezonden door een regionale zender.

- Verkeersinformatie beluisteren

Door aan de audioknop te draaien in de stand TA in het systeemmenu kunt u de functie TA in- of uitschakelen. Door de stand TA in te schakelen kunt u verkeersinformatie ontvangen.

Als het apparaat werkt in de stand CD (MP3) of AUX, wordt er tijdelijk overgeschakeld naar radiostand.

Als de functie EON verkeersinformatie detecteert in een ander programma,

schakelt het apparaat tijdelijk over naar de zender die met de functie EON is verbonden.

Als het volume onder de drempelwaarde ligt, wordt het verhoogd tot die waarde.

Door de stand TA in te schakelen, wordt de functie TA ingeschakeld voor een segment. Op het moment dat er een signaal van een TP-zender wordt ontvangen, wordt de functie TP opgestart voor dat bepaalde segment.

Functie Verkeersinformatie verstoren

Door de functie TA over te schakelen naar STOP wordt de ontvangst van verkeersinformatie geannuleerd (stand TA in het menu RDS - beschikbare opties:

aan/uit, als er geen enkele TA-zender wordt ontvangen. Wanneer er een TA-station wordt ontvangen, verschijnen de opties aan/stop/uit in de gekozen stand TA in het menu). Er kan ongewild worden overgeschakeld naar de stand EON TA, wanneer de informatie EON TA al wordt ontvangen van de zender die op dat moment is gekozen, en de radio schakelt over naar een signaal van deze EON-zender, maar te ver van de EON-zender is om het signaal te ontvangen. In deze situatie wordt de radio terug overgeschakeld naar de zender die op dat moment wordt ontvangen. Het bovenstaande voorbeeld illustreert een situatie waarbij de gebruiker een verkeerd programma beluistert of het volume plots is gedempt. De gegevens die door de functie RDS worden gebruikt zijn PI, PS, AF, TP, TA, EON en PTY.

PS: Naam van het programma

Dit is de naam van de zender die wordt weergegeven met behulp van alfanumerieke tekens.

AF: Alternatieve frequenties

Dit is een lijst van frequenties van

Bediening

radiozenders die hetzelfde programma uitzenden.

TP: Identificatie van het verkeersinformatieprogramma

Dit zijn identificatiegegevens die afkomstig zijn van zenders die verkeersinformatie uitzenden.

TA: Identificatie van de verkeersinformatie

Dit zijn identificatiegegevens die aangeven of er al dan niet verkeersinformatie wordt uitgezonden.

EON: Informatie over programma's van andere zenders

Dit is informatie die wordt uitgezonden in de functies PI, AF, TP, TA, enz., met betrekking tot andere programma's die afkomstig zijn van andere zenders dan de zender die op dat moment wordt ontvangen.

DE CD/MP3/WMA-SPELER BEDIENEN

OVERSCHAKELEN NAAR DE STAND DISC

Als er geen cd in het apparaat is gestoken:

Schuif zachtjes de cd in de gleuf (bedrukte zijde naar boven) tot u lichte weerstand voelt. De cd wordt daarna automatisch in het apparaat getrokken en dan afgespeeld.

Als er al een cd in het apparaat zit: Druk op de knop SRC (4) totdat de stand DISC (schijf) op de display verschijnt.

- TRACKS/BESTANDEN KIEZEN

Druk op de knop (14) of (9) om terug te keren naar de vorige track/het vorige bestand of om door te gaan naar de volgende track/het volgende bestand. Op de display verschijnt het nummer van de track/het bestand.

Houd de knop (14) of (9)

ingedrukt om snel de tracks/bestanden naar achteren of naar voren te doorzoeken. Op het moment dat u de knop loslaat, gaat het apparaat weer spelen.

AFSPELEN PAUZEREN

Druk op de knop (21) om het afspelen te pauzeren. Druk opnieuw op de knop om het afspelen te hervatten.

- ALLE TRACKS/BESTANDEN SCANNEND AFSPELEN

Druk op de knop SCN (20) om de eerste seconden van elke track/elk bestand af te spelen. Druk opnieuw op de knop om het scannend afspelen te stoppen en de gekozen track/het gekozen bestand te beluisteren.

- DEZELFDE TRACK/HETZELFDE BESTAND HERHALEN

Druk op de knop RPT (19) om dezelfde track/hetzelfde bestand te herhalen. Druk opnieuw op de knop om het afspelen van alle tracks/bestanden te herhalen.

RANDOM ALLE BESTANDEN AFSPELEN

Druk op de knop RDM (18) om alle tracks/bestanden in random volgorde af te spelen. Druk opnieuw op de knop om de functie random afspelen uit te schakelen.

CD UITSCHUIVEN

Druk op de knop ⋈ (11) om het afspelen van de cd te stoppen en de cd uit de gleuf in het apparaat (6) te schuiven.

MAP NAAR BOVEN/NAAR ONDER ZOEKEN

Druk op de knop DIR- (17) of DIR+ (16) om de vorige of volgende map te kiezen. De knoppen DIR- (17) of DIR+ (16) starten geen functie op als er op de cd met MP3/WMA bestanden geen mappen zijn aangemaakt.

BESTANDEN KIEZEN MET DE KNOP

De knop (22) bedient de functie om MP3/WMA-bestanden te kiezen.

Door op deze knop te drukken

wordt de keuzestand opgestart volgens het onderstaande schema:

Zoeken in de map. => Zoeken volgens het bestandnummer.

Zoeken in de map

Druk eenmaal op de knop

Het apparaat gaat naar de stand "Zoeken in de map"

. Draai aan de draaiknop VOL (volume) om de gewenste map te kiezen. Draai daarna aan de draaiknop MENU (6) om de gekozen map te openen. Draai aan de draaiknop (6) om het gewenste bestand te kiezen. Druk daarna opnieuw op de draaiknop MENU (6) om het bestand te openen.

Druk op de knop om terug te keren naar de vorige map.

Zoeken volgens bestandnummer

het

Druk tweemaal op de knop.

De stand "Zoeken volgens bestandnummer" wordt opgestart. Draai aan de draaiknop (21) om het gewenste bestandnummer te kiezen en druk daarna op de draaiknop MENU (4) om de keuze te bevestigen. Het apparaat zoekt het gekozen bestand en begint het af te spelen. U kunt het gewenste nummer ook handmatig invoeren. Op het voorpaneel vindt u de cijfers 1-6 en de knoppen 7/8/9/0 waaraan de volgende functies zijn toegewezen:

EQ: 7

: 8

: 9

DISP: 0.

Als u een bestandnummer hebt gekozen, wacht het apparaat enkele seconden. Na enkele seconden begint het apparaat het bestand te zoeken, zelfs als de draaiknop

MENU (4) niet is ingedrukt.

DE USB-SPELER BEDIENEN

De USB-poort (10) is te vinden op het voorpaneel van het apparaat. Deze poort (12) dient om USB-drivers aan te sluiten.

Als er een USB-driver is aangesloten, zoekt het apparaat de MP3/WMA-bestanden die erop staan en begint ze af te spelen. Als deze stand is opgestart, kunt u ook op de knop

SRC drukken en de stand USB kiezen.

Als het USB-geheugen dient om MP3/WMA-bestanden op de radio af te spelen, dan worden die op dezelfde manier bediend zoals beschreven is bij de bediening van CD/MP3/WMA.

Opgelet:

• Het hoofdapparaat bedient enkel standaard USB-geheugens die door Microsoft worden ondersteund.
• USB-MP3-spelers zijn geen standaardapparaten, wat betekent dat verschillende merken en modellen hun eigen standaarden hebben. Dit betekent dat ons apparaat niet elke MP3-speler zal bedienen.
• Als er een MP3-speler met een normale batterij (geen oplaadbare batterij) wordt aangesloten, moet eerst de batterij uit de speler worden gehaald, en daarna mag de speler pas op de USB-poort worden aangesloten. Als dit niet gebeurt, kan de batterij barsten.

TF BEDIENEN

Op het voorpaneel is er een TF-kaartgleuf (24).

Als er een TF-kaart in de TF-kaartgleuf wordt gestoken, zoekt het apparaat de MP3/WMA-bestanden die erop staan en begint ze af te spelen. Dit mechanisme werkt op dezelfde manier zoals is beschreven bij de bediening van de stand CD/MP3/WMA.

Als het apparaat in een andere stand werkt, drukt u op de knop SRC (4) om naar de stand SD over te gaan.

ONDERSTEUNDE MP3/WMA-DECODERINGSSYSTEMEN

Het hoofdapparaat bedient de hieronder vermelde decoderingssystemen voor MP3/WMA (Windows Media Audio).

orm	Snelheid gegevenstransfer (kB/s)	Onderste unde systemen
MPEG1 Audio Layer 3 (44,1 kHz)	32, 48, 64, 96, 128, 192, 256, 320	Stereo
Windows Media Audio (44,1 kHz)	64, 96, 128, 192	Stereo

De stand USB bedient:

1. Folder: 500 max.
2. Bestand: 999 max.
3. Diepte van de map: 8 lagen
4. Grootte: 32 GB

OPGELET

U mag de USB-speler of TF-kaart niet op het hoofdapparaat aansluiten, als er belangrijke bestanden in opgeslagen zijn. U mag geen CD-R/RW afspelen als er belangrijke bestanden op staan. Verkeerde bediening van de speler kan leiden tot het verlies van de bestanden. Onze firma is niet aansprakelijk voor het verlies van deze gegevens.

OPMERKINGEN OVER CD'S

A. Opmerkingen over cd's:

Het gebruik van cd's met ongewone

vorm (bv. vierkant, stervormig, hartvormig, enz.) kan

1. leiden tot beschadiging van het apparaat. Vergeet niet dat het apparaat enkel samenwerkt met ronde cd's.
2. U mag geen papier, plakband enz. op om het even welke kant van de cd (zowel de bedrukte als gebrande kant) plakken, want dit kan leiden tot slechte werking van het apparaat.
3. Vuil, stof, krassen en vervormingen op de cd zullen tijdens het afspelen storingen veroorzaken.

B. Opmerkingen over CD-R's

(beschrijfbare cd) CD-RW

(meermaals beschrijfbare cd)

1. In het apparaat mogen enkel cd's worden afgespeeld

die met de volgende symbolen zijn aangeduid:

DIGITAL AUDIO

DIGITAL AUDIO

DIGITAL AUDIO

1. Het apparaat kan geen CD-R's of CD-RW's afspelen als de opnamesessie niet is afgesloten. (Zie de instructies van de

CD-R/CD-RW-recorder of -software voor meer informatie over het afsluiten van een opnamesessie).

1. Het apparaat kan bepaalde CD-R's/CD-RW's niet afspelen als gevolg van de opnameomstandigheden, de staat van de cd of de apparatuur die is gebruikt voor de opname. (Zie *1)

*1: Lees de onderstaande aanbevelingen om ervoor te zorgen dat het apparaat probleemloos afspeelt:

a. Gebruik CD-RW's met een afspeelsnelheid van 1x tot 4x en neem de gegevens op met een snelheid van 1x of 2x. b. Gebruik CD-R's met een afspeelsnelheid van 1x tot 8x en neem de gegevens op met een snelheid van 1x of 2x. c. Speel geen CD-RW's af waarop meer dan 5 keer gegevens zijn opgenomen.

C. Opmerkingen over

MP3-bestanden (alleen

MP3-formaat):

1. De cd moet zijn opgenomen in het formaat ISO9660 niveau 1 of niveau 2 of met de uitbreiding Joliet of Romeo.
2. Bij het benoemen van MP3-bestanden mag u niet vergeten dat de extensie van het bestand het formaat "mp3" moet hebben.
3. Het apparaat herkent geen bestanden die geen MP3-bestanden zijn, zelfs als de extensie het formaat "mp3" heeft.

BLUETOOTH BEDIENEN *)

- APPARATEN VOORAF KOPPELEN IN BLUETOOTHSTAND

(i) Als u de bluetoothstand wilt gebruiken, controleer dan of uw GSM de bluetoothfunctie ondersteunt. (ii) De parameters van de zendkracht verschillen van telefoon tot telefoon. We

raden aan om een afstand van maximaal 3 m tussen de gsm en het apparaat te behouden, om zo een verbinding van goede kwaliteit te krijgen. Plaats geen metalen voorwerpen of hindernissen op het zendtraject tussen de gsm en het apparaat.

KOPPELEN

1) Kies de Bluetooth-configuratie in de gsm. (Informatie over de bediening van Bluetooth-verbindingen vindt u in de handleiding van uw telefoon). 2) Op de lijst in uw telefoon zou de optie "CAR KIT" (autoset) moeten verschijnen. Kies de optie BP 170 BT en voer het wachtwoord 0000 in. Het kan zijn dat het wachtwoord niet noodzakelijk is. 3) Als de apparaten gekoppeld zijn, verschijnt het symbool BT op de display.

- Inkomend gesprek aannemen/weigeren

Bij een inkomend gesprek klikt u op de knop om het gesprek aan te nemen. Door op de knop te drukken wordt het gesprek geweigerd.

Gesprek beëindigen

Druk na het einde van het gesprek op de knop om de verbinding te verbreken.

- Contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bekijken (voor telefoons met een Android-systeem of iPhones)

Druk op de knop SRC zodat het bericht "PHONE" (telefoon) op de display verschijnt. Druk op de knop zodat

het bericht "BOOK"

(telefoonboek/contacten) op de display verschijnt. Als u nogmaals op de knop drukt, verschijnen de volgende opties:

---PHONE (Contacten -> Inkomende -> Uitgaande -> Gemiste -> Telefoon)

Met de knop ⊢ of kunt u in elk van deze opties de opgeslagen nummers controleren.

Opgelet: Als de apparaten voor de eerste maal worden aangekoppeld, verschijnt er op uw GSM informatie dat de telefoon met de autoradio is verbonden. U moet hiermee akkoord gaan en "YES" (ja) indrukken om dit te bevestigen.

(Opgelet: Het is belangrijk dat het telefoonnummer in het geheugen van de telefoon is opgeslagen, en niet op de SIM-kaart).

- Een nummer bellen

1) Een nummer bellen door handmatig het telefoonnummer in te voeren.

Druk op de knop SRC zodat het bericht

"PHONE" (telefoon) op de display verschijnt.

verschijnt. Houd de knop ingedrukt.

De LCD-display is volledig leeg. Nu kunt u het telefoonnummer invoeren en door op de knop te drukken kunt u het ingevoerde nummer bevestigen.

(Opgelet: Als u een verkeerd nummer

invoert, druk dan op de knop om de

verkeerde cijfers te annuleren.)

Op het voorpaneel vindt u de cijfers 1-6 en de knoppen 0 / 7 / 8 / 9 / * / # waaraan de volgende functies zijn toegeschreven:

0: Knop display (DISP)

7: EQ:

8:

9:

*: Houd de knop (5) 2 seconden

ingedrukt.

: Houd de knop (6) 2 seconden ingedrukt.

1) Opnieuw hetzelfde nummer bellen

Druk op de knop SRC zodat het bericht

PHONE" (telefoon) op de display verschijnt.

verschijnt. Houd de knop 2 seconden ingedrukt,

om het laatste telefoonnummer opnieuw te bellen.

2) Een nummer uit uw contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bellen (voor telefoons met een Androidsysteem of iPhones)

• Ga naar de optie

"Contacten/inkomende gesprekken/uitgaande gesprekken/gemiste gesprekken bekijken" en kies daarna het gewenste telefoonnummer. Druk op de knop om het gewenste nummer te kiezen.

Opgelet: Als uw GSM twee (2) SIM-kaarten heeft, wordt tijdens het bellen met behulp van het voorpaneel van het apparaat de standaardkaart gekozen (of zal er telkens een verzoek verschijnen om de kaart aan te duiden, die u wilt gebruiken voor het gesprek).

- Een gesprek doorverbinden: tussen uw GSM en het apparaat

In de stand gesprek kunt u op de knop

(22) drukken om het telefoongesprek door te verbinden van uw telefoon naar de radio.

- Geluid doorsturen via Bluetooth (functie A2DP)

Druk op de knop SRC (4) zodat het bericht PHONE" (telefoon) op de display verschijnt.

Bediening

verschijnt. Schakel daarna de muziekspeler op uw telefoon aan om een nummer af te spelen. Het geluid zal door de luidspreker van het apparaat worden afgespeeld. Druk op de knop ▶ (21) op het voorpaneel om het nummer te stoppen/te hervatten. Druk op de knop ▶ (14) of ▶ (9) om het volgende/vorige nummer te kiezen.

Bluetoothverbinding inschakelen/verbreken

Druk 2 seconden op de knop SRC om de Bluetoothverbinding in te schakelen/te verbreken.

*) Geldt enkel voor apparaten met Bluetoothfunctie

FUNCTIE- EN BEDIENINGSKNOPPEN

1. Knop voeding aan/uit
2. VOL+: Knop om het volume te verhogen.
3. BAND: Laat toe om in de stand RADIO de band FM1/FM2/FM3/AM1/AM2 te kiezen.
4. In de stand RADIO: Druk kort op de knop om de functies te doorzoeken. Druk op de knop om de manuele stand uit te schakelen. In de stand CD/MP3/WMA: Druk kort op de knop om een track/bestand terug te gaan. Houd de knop ingedrukt om snel terug te gaan.
5. VOL-: Knop om het volume te verlagen.
6. EQ: Knop van de equalizer.
7. 2 SCN: In de stand RADIO: Nummer 2. Zie pagina 11 - MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN. In de stand CD/MP3/WMA: Druk op de knop om de functie SCANNEN in/uit te schakelen.
8. 1 In de stand RADIO: Nummer 1. Zie pagina 11 - MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN. In de stand CD/MP3/WMA: Druk op de knop om het afspelen te stoppen/te hervatten.
9. 4 RDM: In de stand RADIO: Nummer 4. Zie pagina 11 - MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN.

In de stand CD/MP3/WMA: functie voor willekeurig afspelen in-/uitschakelen.

1. 5 DIR-: In de stand RADIO: nummer 5. Zie pagina 11 - HANDMATIG ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN.

In de stand MP3/WMA: druk op de knop om terug te keren naar de vorige map.

11. SRC:		Dit is de knop , als het apparaat in Bluetoothstand werk. *)
12. ☑		Deze knop activeert de functie SRC (geluidsbron).
13. ☑		Druk op de knop om het geluid uit te schakelen/terug in te schakelen.
14. SEL:		In de stand RADIO: Bedient de functie TS. Zie paging 11AUTOMATISCH PROGRAMMA' S OPSLAAN IN HET GEHEUGEN ENPROGRAMMA' S SCANNEN.In de stand MP3/WMA: Dit is de Zoekfunctie. (Zie paging 12).In de stand PHONE (Telefoon). De functie van de knop is besproken op paging 15 - BLUETOOTH BEDIENEN.
15. ☑		Druk kort op de knop om het menu van de stand audio te openen.Houd de knop ingedrukt om het systeemmenu te openen.(Zie paging 9). Druk op de knop om de zoekfunctie te bevestigen(zie paging 13) nadat u de zoekstand MP3/WMA hebt geopend.In de stand RADIO: Druk kort op de knop om de functies maar onder te doorzoeken. Druk op de knop om de functie manueel te vinden.In de stand CD/MP3/WMA: Druk kort op de knop omশ volgende track/het volgende bestand te springen. Houd de knop ingedrukt om snel vooruit te gaan.
16. DISP:		Druk op de knop DISP (Display) om deijd waar te Geven.
17. 3 RPT:		In de stand RADIO: Nummer 3. Zie paging 11 - MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN.In de stand CD/MP3/WMA: Druk op de knop om de functie herhalen in/uit te schakelen.
18. 6 DIR+:		In de stand RADIO: Nummer 6. Zie paging 11 - MANUEEL ZENDERS OPSLAAN EN REEDS GECONFIGUREERDE ZENDERS OPROEPEN.In de stand MP3/WMA: Druk op de knop omশ volgermap te Gaan.Tijdens een inkomend gesprek of het.beeindigen van een gesprekwerk de knop als .*)

*) Geldt alleen voor apparaten met Bluetooth-functie.

ALGEMENE NORMEN

Vereisten voor de voeding: gelijkstroom 12 V, negatieve aarding

• Lage tonen (bij 100 Hz): ±10 dB
• Hoge tonen (bij 10 kHz): ±10 dB
• Maximaal uitgangsvermogen: 4x40 W
• Stroomverbruik: 10 A (max.) (betreft versies met normale voeding)

Cd-speler

Signaal-ruisverhouding (SNR): meer dan 55 dB

Kanaalscheiding: meer dan 45 dB

Frequentierespons: 40 Hz-18 kHz

RADIO FM

Frequentiebereik van 87,5 tot 109 MHz

IF 10,7 MHz

Gevoeligheid (S / N = 30dB) 4µV

Stereokanaalscheiding >25 dB

AM (MW)

Frequentiebereik van 522 tot 1620 kHz

IF 450 kHz

Gevoeligheid (S / N = 20dB) 36 dBuV

Controleer de kabelverbinding vooraleer u de checklist controleert. Raadpleeg de dichtstbijzijnde vertegenwoordiger van de firma, als het probleem na controle van de checklist nog steeds optreedt.

Verschijnsel Oorzaak Oplossing
Geen voeding.	Het contact van de wagen is nicht ingeschakeld.	Zet de contactsleutel in de stand "ACC" (tussenstand), als de voeding is aangesloten op het schakelcircuit in de wagen, en de motor niets draait.
	Doorgebrande zekering. Vervang	de zekering.
Er kan geen cd worden in- ofuitgeschoven.	Er zit al een cd in de cd-speler.	Neem de cd uit de cd-speler en steek pa daarna de volgende cd erin.
	De cd is in een slechte stand ingeschoven.	Steen de cd er met de bedrukte kant maar boven in.
	De cd is vuil of beschadigd.	Reinig de cd of probeer een andere cd af te spelen.
	Te hoge temperatuur in de wagen.	Koel de wagen of wacht tot de omgevingtemperatuur terug normal wordt.
	Er is condens aanwezig.	Laat de cd-speler ongeveer een uuruitgeschakeld en probeer opnieuw.
Geen geluid.	Het volume staat op het minimum.	Pas het volume aan aan het gewenste niveau.
	De bekabeling is Niet correct aangesloten.	Controler de aansluiting van de leidingen.
Storingen in het weergegeven geluid.	De montagehoek van het apparaat bedraagt meer dan 30 graden.	Zet het apparaat in een hoek van minder dan 30 grade.
	De cd is heel vuil of beschadigd.	Reinig de cd of probeer een andere cd af te spelen.
Debedieningsknoppenwerken Niet.	De ingebouwde microcomputer werkt Niet correct door ruis.	Druk op de resetknop (RESET). Het voorpaneel is Niet goed op+zijnplaats bevestigd.
De radio werkt Niet. De functie voor automatische keuze van de radiozenders werkdt Niet.	De antenneleiding is Niet aangesloten.	Sluit de antenneleiding zorgvuldig aan.
	Het signaal is te zwak.	Kies manueel een zender.

INDICE

Utilizzo 83

Beschikbaar als optie
