ZHC901X - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Zanussi
Modelo	ZHC901X
Classe elétrica	Classe I (necessita de aterramento)
Alimentação	220-240 V ~ 50 Hz
Distância mínima de segurança (placa de cozimento elétrica/gás)	650 mm
Diâmetro do duto de exaustão	120 mm mínimo
Número de velocidades do motor	3 (V1, V2, V3)
Iluminação	Sim, comando separado
Filtro anti-gordura	Lavável na máquina de lavar louça, substituição a cada 2 meses (uso normal)
Filtro anti-odor (carvão)	Não lavável, substituição a cada 4 meses
Limpeza das superfícies	Pano úmido e detergente líquido neutro
Uso previsto	Doméstico, eliminação de odores de cozinha
Interruptor de rede necessário	Bipolar com abertura dos contatos de pelo menos 3 mm
Instruções de segurança	Não flamejar sob a coifa, vigiar fritadeiras, respeitar distância de segurança
Peças sobressalentes / reparabilidade	Filtros substituíveis pelo usuário; cabo de alimentação a ser substituído por assistência técnica autorizada

Perguntas frequentes - ZHC901X ZANUSSI

Qual é a distância mínima entre a coifa e a placa de cozimento?

A distância de segurança mínima é de 650 mm. Para placas a gás, respeite uma distância maior se indicada no manual do fogão.

Como limpar os filtros anti-gordura?

Os filtros anti-gordura são laváveis na máquina de lavar louça. Limpe-os cerca de a cada 2 meses, ou com mais frequência em caso de uso intensivo.

Com que frequência substituir o filtro de carvão?

O filtro anti-odor (carvão) não é lavável. Deve ser substituído a cada 4 meses, ou mais frequentemente se a coifa for muito utilizada.

Posso usar a coifa sem exaustão externa?

Sim, em modo de recirculação com um filtro de carvão. Certifique-se de que o filtro está instalado e substituído regularmente.

Como ajustar a velocidade do motor?

Use os comandos: V1 (velocidade mínima, silenciosa), V2 (velocidade média), V3 (velocidade máxima). O botão S liga/desliga o motor.

O que fazer se a coifa não ligar mais?

Verifique a alimentação elétrica e o interruptor bipolar. Se o cabo estiver danificado, mande substituir por um profissional autorizado.

A coifa faz barulho, é normal?

Um certo nível de ruído é normal. Use a velocidade V1 para um funcionamento mais silencioso durante vapores fracos.

Posso flamejar alimentos sob a coifa?

Não, nunca flameje sob a coifa. Isso poderia provocar um incêndio.

Como limpar o exterior da coifa?

Use um pano úmido com detergente líquido neutro. Evite produtos abrasivos.

Onde encontrar a placa de identificação da coifa?

A placa de dados está localizada no interior da coifa. Ela indica a tensão, potência e outras informações técnicas.

MANUAL DE UTILIZADOR ZHC901X ZANUSSI

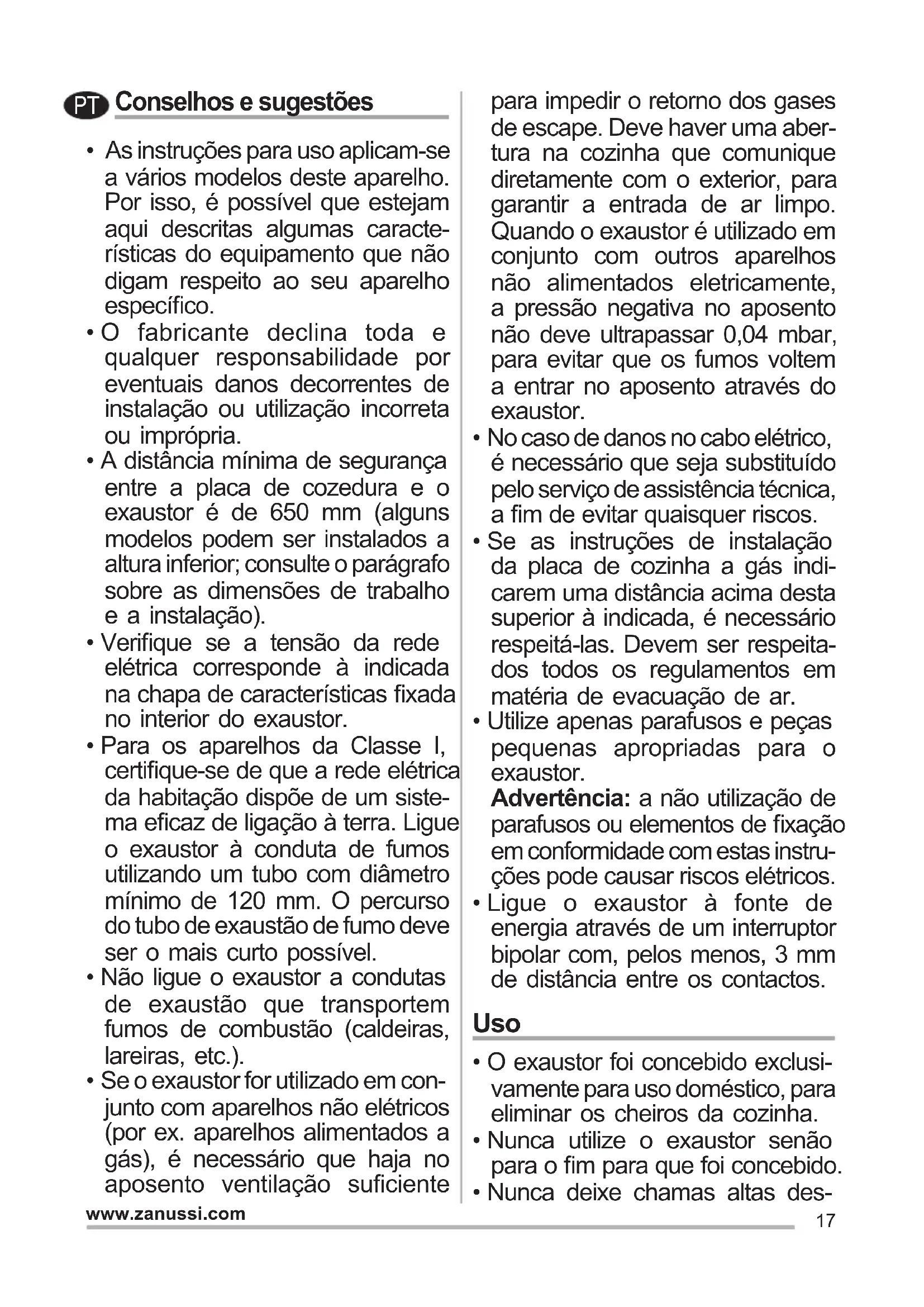

PT Conselhos e sugestões

- As instruções para uso aplicam-se a vários modelos deste aparelho. Por isso, é possível que estejam aqui descritas algumas características do equipamento que não digam respeito ao seu aparelho específico.

- O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes de instalação ou utilização incorreta ou imprópria.

- A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de características fixada no interior do exaustor.

- Para os aparelhos da Classe I, certifique-se de que a rede elétrica da habitação dispõe de um sistema eficaz de ligação à terra. Ligue o exaustor à conduta de fumos utilizando um tubo com diâmetro mínimo de 120 mm. O percurso do tubo de exaustão de fumo deve ser o mais curto possível.

- Não ligue o exaustor a condutas de exaustão que transportem fumos de combustão (caldeiras, lareiras, etc.).

- Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), é necessário que haja no aposento ventilação suficiente

para impedir o retorno dos gases de escape. Deve haver uma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos voltem a entrar no aposento através do exaustor.

- No caso de danos no cabo elétrico, é necessário que seja substituído pelo serviço de assistência técnica, a fim de evitar quaisquer riscos.

- Se as instruções de instalação da placa de cozinha a gás indicarem uma distância acima desta superior à indicada, é necessário respeitá-las. Devem ser respeitados todos os regulamentos em matéria de evacuação de ar.

- Utilize apenas parafusos e peças pequenas apropriadas para o exaustor.

Advertência: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

- Ligue o exaustor à fonte de energia através de um interruptor bipolar com, pelos menos, 3 mm de distância entre os contactos.

Uso

• O exaustor foi concebido exclusivamente para uso doméstico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas des-

protegidas sob o exaustor, quando estiver em funcionamento.

• Ajuste a intensidade da chama de maneira a não ultrapassar o diâmetro do fundo da panela utilizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantemente durante o funcionamento, porque as gorduras e óleos excessivamente aquecidos são facilmente inflamáveis.
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiados e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vigiadas.
• "CUIDADO: As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura."

Manutenção

- O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha

seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

- Desligue o interruptor de alimentação do aparelho ou retire a ficha da tomada de corrente, antes de realizar qualquer serviço de manutenção.

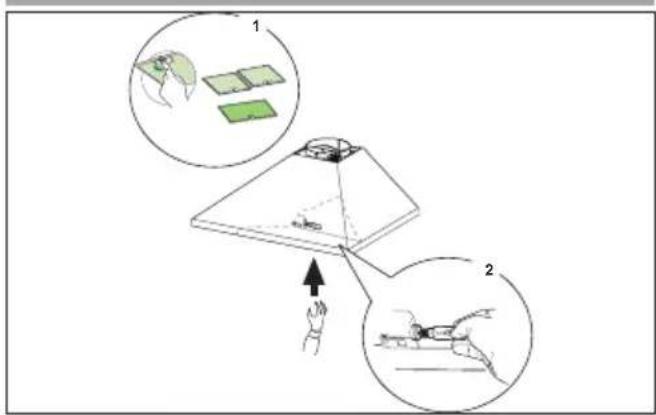

- Limpe e/ou substitua os filtros, respeitando os intervalos especificados pelo fabricante (perigo de incêndio).

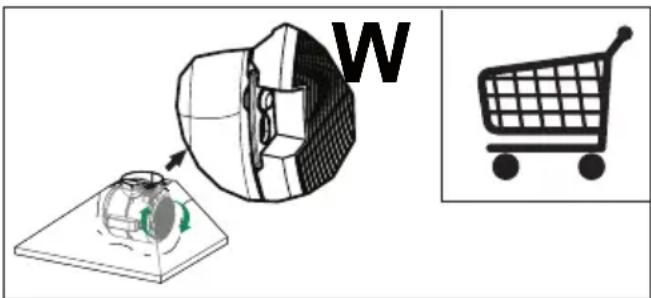

- Filtro anti-odor W Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

- Filtros antigordura Z Podem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de 2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.

- Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

Iluminação

L Luzes Liga e desliga a luz do sistema.

S Led Led de motor em funcionamento.

V1 Motor Liga e desliga o motor do extractor a baixa velocidade. Utilizada para proporcionar uma circulação de ar contínua e silenciosa quando existirem ligeiros vapores de cozedura.

V2 Velocidade Velocidade média, adequada para a maior parte das condições de funcionamento devido à óptima relação do caudal de ar tratado/nível de ruído.

V3 Velocidade Velocidade máxima, utilizada para eliminar as elevadas emissões de vapor da cozedura, incluindo durante longos períodos.

Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
