ZHC901X - Okap kuchenny ZANUSSI - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Zanussi
Model	ZHC901X
Klasa elektryczna	Klasa I (wymaga uziemienia)
Zasilanie	220-240 V ~ 50 Hz
Minimalna odległość bezpieczeństwa (płyta elektryczna/gazowa)	650 mm
Średnica przewodu wywiewnego	minimum 120 mm
Liczba prędkości silnika	3 (V1, V2, V3)
Oświetlenie	Tak, osobne sterowanie
Filtr przeciwtłuszczowy	Można myć w zmywarce, wymiana co 2 miesiące (normalne użytkowanie)
Filtr przeciwzapachowy (węglowy)	Nie można myć, wymiana co 4 miesiące
Czyszczenie powierzchni	Wilgotna ściereczka i neutralny detergent płynny
Przeznaczenie	Domowe, usuwanie zapachów kuchennych
Wymagany wyłącznik sieciowy	Dwubiegunowy z rozwarciem styków co najmniej 3 mm
Instrukcje bezpieczeństwa	Nie flambirować pod okapem, pilnować frytownic, zachować odległość bezpieczeństwa
Części zamienne / naprawialność	Filtry wymieniane przez użytkownika; przewód zasilający wymieniany przez autoryzowany serwis

Często zadawane pytania - ZHC901X ZANUSSI

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Minimalna odległość bezpieczeństwa wynosi 650 mm. W przypadku płyt gazowych należy zachować większą odległość, jeśli wskazano to w instrukcji kuchenki.

Jak czyścić filtry przeciwtłuszczowe?

Filtry przeciwtłuszczowe można myć w zmywarce. Czyść je co około 2 miesiące, lub częściej przy intensywnym użytkowaniu.

Jak często wymieniać filtr węglowy?

Filtr przeciwzapachowy (węglowy) nie nadaje się do mycia. Należy go wymieniać co 4 miesiące, lub częściej, jeśli okap jest intensywnie użytkowany.

Czy mogę używać okapu bez zewnętrznego wylotu?

Tak, w trybie recyrkulacji z filtrem węglowym. Upewnij się, że filtr jest zainstalowany i regularnie wymieniany.

Jak ustawić prędkość silnika?

Użyj przycisków: V1 (minimalna prędkość, cicha), V2 (średnia prędkość), V3 (maksymalna prędkość). Przycisk S włącza/wyłącza silnik.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie elektryczne i wyłącznik dwubiegunowy. Jeśli przewód jest uszkodzony, zleć jego wymianę autoryzowanemu serwisowi.

Okap hałasuje, czy to normalne?

Pewien poziom hałasu jest normalny. Użyj prędkości V1 dla cichszej pracy przy małej ilości pary.

Czy mogę flambirować potrawy pod okapem?

Nie, nigdy nie flambirować pod okapem. Może to spowodować pożar.

Jak czyścić zewnętrzną część okapu?

Użyj wilgotnej ściereczki z neutralnym detergentem płynnym. Unikaj środków ściernych.

Gdzie znaleźć tabliczkę znamionową okapu?

Tabliczka z danymi znajduje się wewnątrz okapu. Zawiera napięcie, moc i inne dane techniczne.

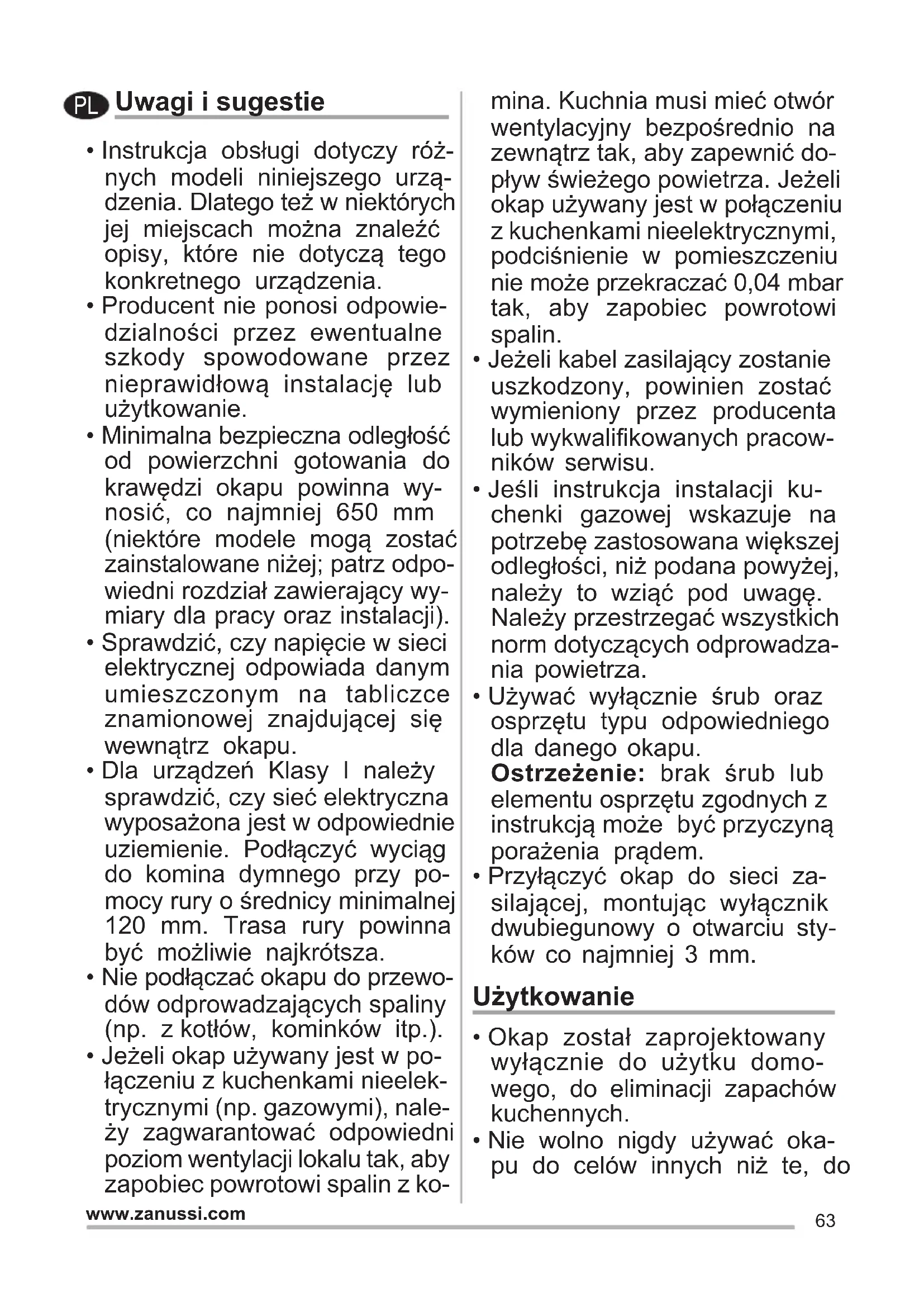

INSTRUKCJA OBSŁUGI ZHC901X ZANUSSI

• Instrukcja obsługi dotyczy różnych modeli niniejszego urządzenia. Dlatego też w niektórych jej miejscach można znaleźć opisy, które nie dotyczą tego konkretnego urządzenia.
• Producent nie ponosi odpowiedzialności przez ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić, co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary dla pracy oraz instalacji).
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Dla urządzeń Klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie. Podłączyć wyciąg do komina dymnego przy pomocy rury o średnicy minimalnej 120 mm. Trasa rury powinna być możliwie najkrótsza.
• Nie podłącać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z ko-

mina. Kuchnia musi mieć otwór wentylacyjny bezpośrednio na zewnątrz tak, aby zapewnić do-pływ świeżego powietrza. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.

• Jeżeli kabel zasilający zostanie uszkodzony, powinien zostać wymieniony przez producenta lub wykwalifikowanych pracowników serwisu.
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości, niż podana powyżej, należy to wziąć pod uwagę. Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

Ostrzeżenie: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

- Przyłączyć okap do sieci zasilającej, montując wyłącznik dwubiegunowy o otwarciu styków co najmniej 3 mm.

Użytkowanie

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać oka- pu do celów innych niż te, do

których został zaprojektowany.

• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji in- tensywności płomienia w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wydostawał się z jego boków.
• Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby niepełnosprawne fizycznie lub umysłowo oraz bez doświadczenia lub wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani i skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.
• UWAGA: części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

Konserwacja

- Symbol znajdujący się na urządzeniu lub na jego opako-

waniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Niepotrzebne urządzenie należy oddać do odpowiedniego punktu zbiórki urządzeń elektrycznych oraz elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat utylizacji tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

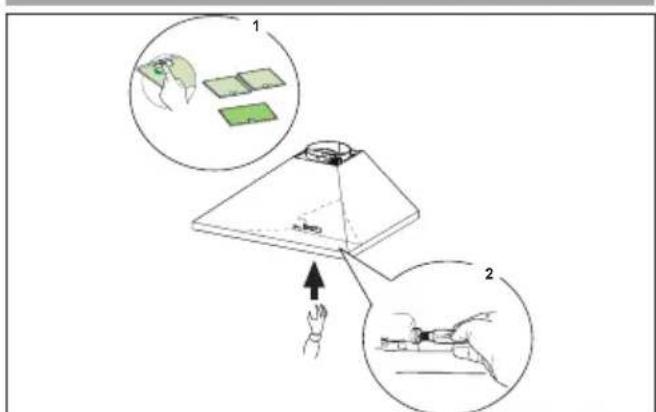

• Wyłączyć urządzenie lub odłączyć je od źródła zasilania elektrycznego przed przystąpieniem do wszelkich prac związanych z czyszczeniem i konserwacją.
• Umyć i/lub wymienić filtry po określonym okresie czasu (zagrożenie pożarowe).

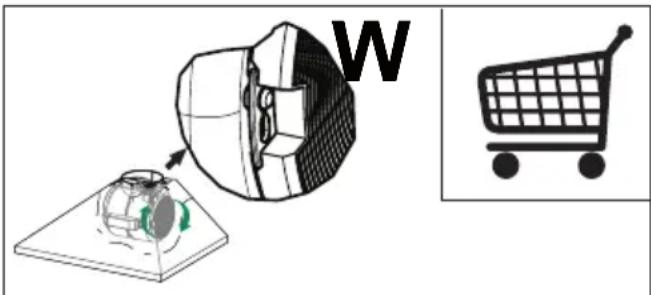

• Węglowe filtry antyzapachowe W nie nadają się do mycia lub regeneracji, należy je wymieniać co 4 miesiące lub częściej w przypadku intensywnego użytkowania.

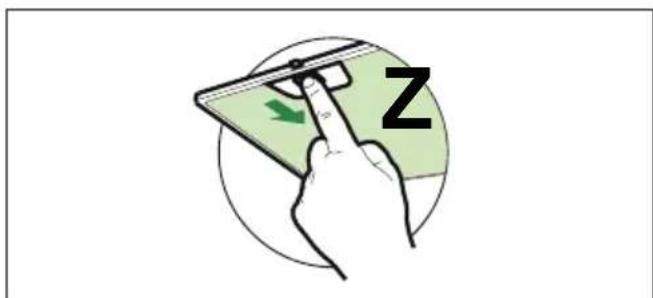

- Filtry przeciwtłuszczowe Z można myć także w zmywarce, należy je myć co 2 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie.

- Powierzchnie okapu wystarczy czyścić wilgotną szmatką i neutralnym płynem do mycia.

Oświetlenie

L Oświetlenie Włączanie i wyłączanie oświetlenia.

S LED Dioda informująca o uruchomieniu okapu.

V1 Włączenie Włączanie i wyłączanie okapu w trybie niskiej prędkości. Służy do cichej i stałej wymiany powietrza przy małej ilości oparów.

V2 Tryb średni Średnia prędkość, odpowiednia dla większości warunków, zacho-wują ca optymalny stosunek wydajności do hałasu.

V3 Tryb int. Najwyższa prędkość, odpowiednia w przypadku gotowania wytwarzającego duże ilości oparów, również przez długi czas.

Typ żarówki	Moc (W) Mocowanie Napięcie (V) Wymiary (mm)			Kod ILCOS
	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
