ZHC901X - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHC901X
Elektrische Klasse	Klasse I (Erdung erforderlich)
Stromversorgung	220-240 V ~ 50 Hz
Mindestsicherheitsabstand (Elektro-/Gasherd)	650 mm
Abluftkanaldurchmesser	mindestens 120 mm
Anzahl der Motorstufen	3 (V1, V2, V3)
Beleuchtung	Ja, separate Steuerung
Fettfilter	Spülmaschinenfest, alle 2 Monate austauschen (normaler Gebrauch)
Geruchsfilter (Aktivkohle)	Nicht waschbar, alle 4 Monate austauschen
Reinigung der Oberflächen	Feuchtes Tuch und neutrales Flüssigreinigungsmittel
Bestimmungsgemäße Verwendung	Haushalt, Beseitigung von Küchengerüchen
Netzschalter erforderlich	Zweipolig mit Kontaktöffnung von mindestens 3 mm
Sicherheitshinweise	Nicht unter der Haube flambieren, Fritteusen beaufsichtigen, Sicherheitsabstand einhalten
Ersatzteile / Reparierbarkeit	Filter vom Benutzer austauschbar; Netzkabel muss von autorisiertem Kundendienst ersetzt werden

Häufig gestellte Fragen - ZHC901X ZANUSSI

Was ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Bei Gasherden ist ein größerer Abstand einzuhalten, falls in der Bedienungsanleitung des Herdes angegeben.

Wie reinige ich die Fettfilter?

Die Fettfilter sind spülmaschinenfest. Reinigen Sie sie etwa alle 2 Monate, bei intensiver Nutzung häufiger.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Geruchsfilter (Aktivkohle) ist nicht waschbar. Er muss alle 4 Monate ausgetauscht werden, bei starker Nutzung häufiger.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, im Umluftbetrieb mit einem Aktivkohlefilter. Stellen Sie sicher, dass der Filter installiert und regelmäßig ausgetauscht wird.

Wie stelle ich die Motorstufe ein?

Verwenden Sie die Bedienelemente: V1 (Mindestgeschwindigkeit, leise), V2 (mittlere Geschwindigkeit), V3 (Höchstgeschwindigkeit). Die Taste S schaltet den Motor ein/aus.

Was tun, wenn die Dunstabzugshaube nicht mehr angeht?

Überprüfen Sie die Stromversorgung und den zweipoligen Schalter. Ist das Netzkabel beschädigt, lassen Sie es von einem autorisierten Fachmann ersetzen.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein gewisser Geräuschpegel ist normal. Verwenden Sie die Stufe V1 für einen leiseren Betrieb bei geringen Dämpfen.

Kann ich Lebensmittel unter der Dunstabzugshaube flambieren?

Nein, flambieren Sie niemals unter der Dunstabzugshaube. Dies könnte einen Brand verursachen.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigreinigungsmittel. Vermeiden Sie Scheuermittel.

Wo finde ich das Typenschild der Dunstabzugshaube?

Das Typenschild befindet sich im Inneren der Dunstabzugshaube. Es gibt Spannung, Leistung und andere technische Informationen an.

BEDIENUNGSANLEITUNG ZHC901X ZANUSSI

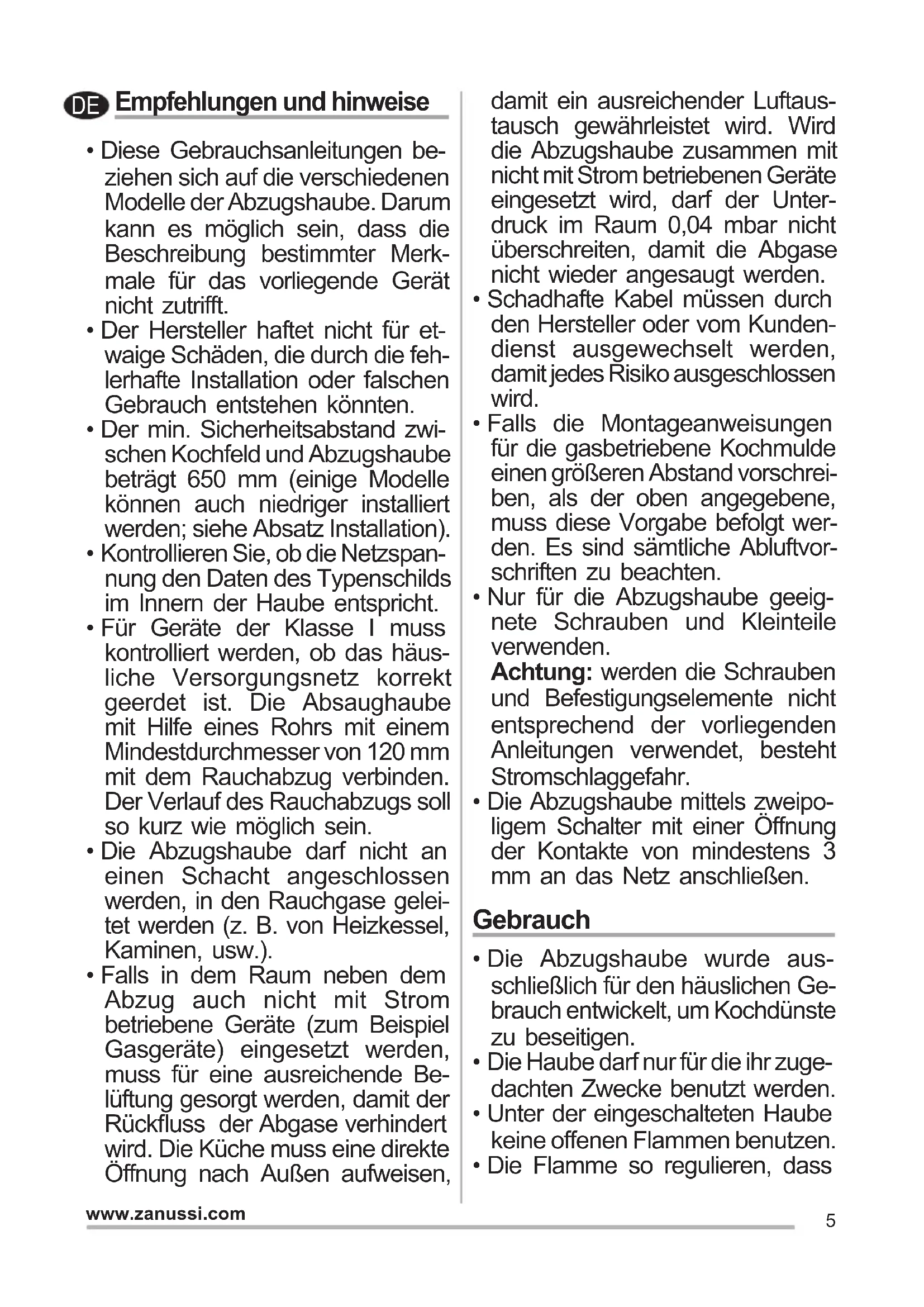

DE Empfehlungen und hinweise

• Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen,

damit ein ausreichender Luftaus- tausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt wird, darf der Unter- druck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

- Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

- Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Achtung: werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Gebrauch

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
• Die Haube darf nur für die ihr zuge- dachten Zwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass

sie nicht über den Boden des Kochgeschirrs hinausreicht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

- ÄCHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

Wartung

• Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling

dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss dieses ausgeschaltet und spannungslos gemacht werden.
  • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).

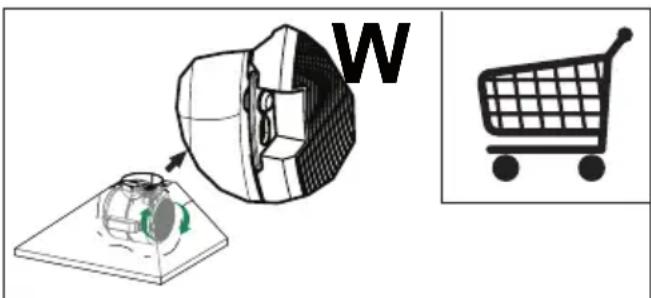

- Geruchsfilter W Sie können weder gewaschen noch wie-derverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

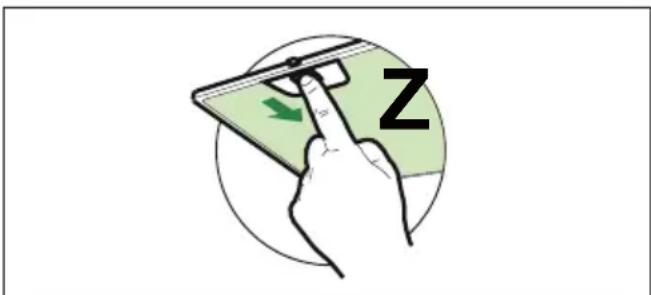

- Fettfilter Z Siemüssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.

- Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Bedienelemente

L Beleucht. Schaltet die Beleuchtung ein und aus.

S Led Betriebsanzeigelampe.

V1 Motor Schaltet den Gebläsemotor mit minima ler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.

V2 Geschw.Mittlere

Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

V3 Geschw.Höchste

Gebläsestufe, eignet sich für starke Koch- dunstentwicklung, auch über längere Zeit hin.

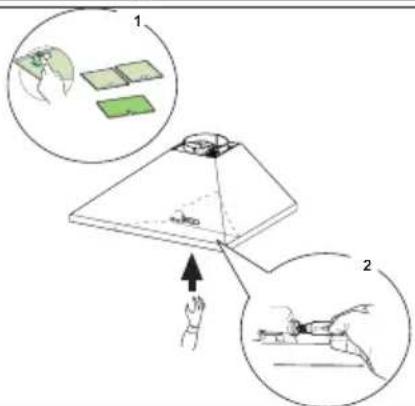

Beleuchtung

Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code
[KESC]	4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100
