Tipo di prodotto	Cappa aspirante
Marca	Zanussi
Modello	ZHC901X
Classe elettrica	Classe I (richiede messa a terra)
Alimentazione	220-240 V ~ 50 Hz
Distanza di sicurezza minima (piano cottura elettrico/gas)	650 mm
Diametro del condotto di scarico	120 mm minimo
Numero di velocità motore	3 (V1, V2, V3)
Illuminazione	Sì, comando separato
Filtro antigrasso	Lavabile in lavastoviglie, sostituzione ogni 2 mesi (uso normale)
Filtro anti-odore (carbone)	Non lavabile, sostituzione ogni 4 mesi
Pulizia delle superfici	Panno umido e detergente liquido neutro
Uso previsto	Domestico, eliminazione degli odori di cucina
Interruttore di rete richiesto	Bipolare con apertura dei contatti di almeno 3 mm
Istruzioni di sicurezza	Non flambare sotto la cappa, sorvegliare le friggitrici, rispettare la distanza di sicurezza
Pezzi di ricambio / riparabilità	Filtri sostituibili dall'utente; cavo di alimentazione da sostituire presso un centro assistenza autorizzato

Domande frequenti - ZHC901X ZANUSSI

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Per i piani a gas, rispettare una distanza superiore se indicata nel manuale del fornello.

Come pulire i filtri antigrasso?

I filtri antigrasso sono lavabili in lavastoviglie. Pulirli circa ogni 2 mesi, o più spesso in caso di uso intenso.

Con quale frequenza sostituire il filtro al carbone?

Il filtro anti-odore (carbone) non è lavabile. Deve essere sostituito ogni 4 mesi, o più frequentemente se la cappa è molto utilizzata.

Posso usare la cappa senza scarico esterno?

Sì, in modalità ricircolo con un filtro al carbone. Assicurarsi che il filtro sia installato e sostituito regolarmente.

Come regolare la velocità del motore?

Usate i comandi: V1 (velocità minima, silenziosa), V2 (velocità media), V3 (velocità massima). Il pulsante S accende/spegne il motore.

Cosa fare se la cappa non si accende più?

Controllare l'alimentazione elettrica e l'interruttore bipolare. Se il cavo è danneggiato, farlo sostituire da un professionista autorizzato.

La cappa fa rumore, è normale?

Un certo livello sonoro è normale. Utilizzare la velocità V1 per un funzionamento più silenzioso durante vapori leggeri.

Posso flambare cibi sotto la cappa?

No, non flambare mai sotto la cappa. Ciò potrebbe provocare un incendio.

Come pulire l'esterno della cappa?

Utilizzare un panno umido con un detergente liquido neutro. Evitare prodotti abrasivi.

Dove trovare la targhetta della cappa?

La targhetta dei dati si trova all'interno della cappa. Indica tensione, potenza e altre informazioni tecniche.

MANUALE UTENTE ZHC901X ZANUSSI

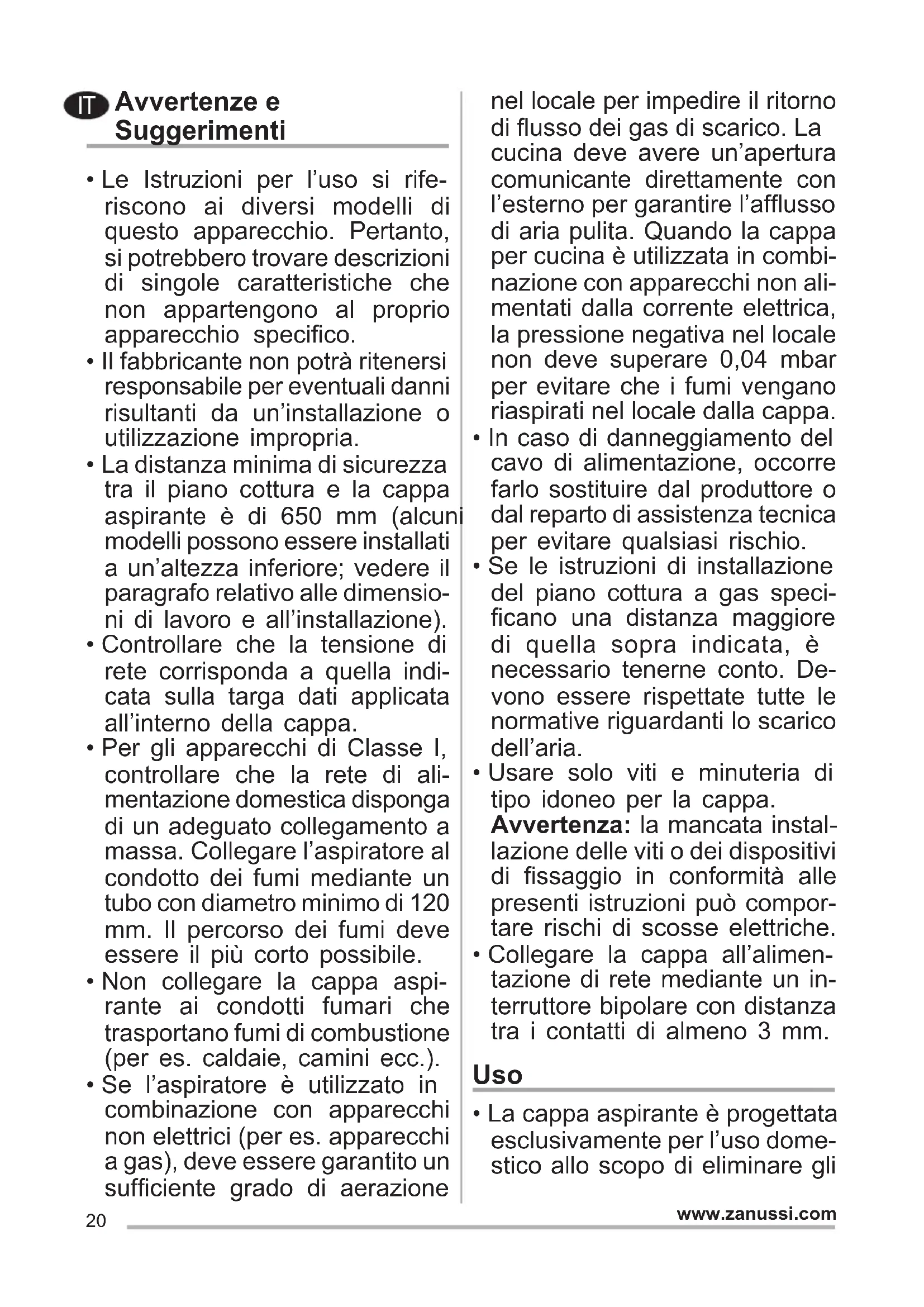

IT Avvertenze e Suggerimenti

• Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione

nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

- Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.

Uso

- La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli

odori dalla cucina.

• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
- Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
- Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
- Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- "ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura".

Manutenzione

- Il simbolo sul prodotto o sulla

sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.

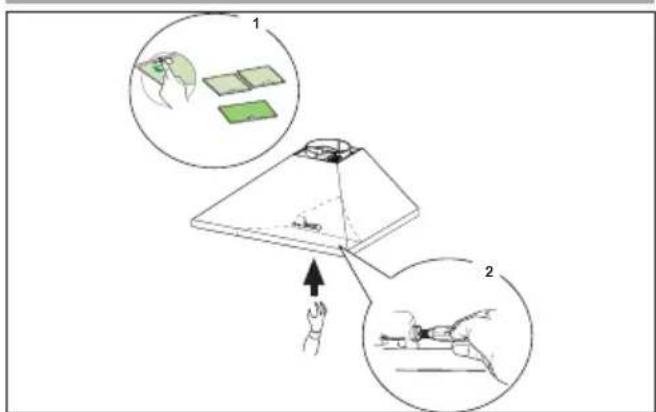

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

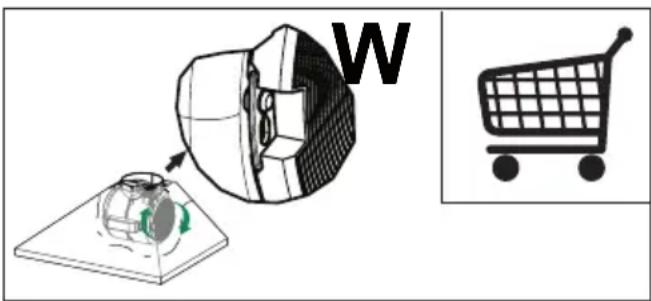

- Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso (W).

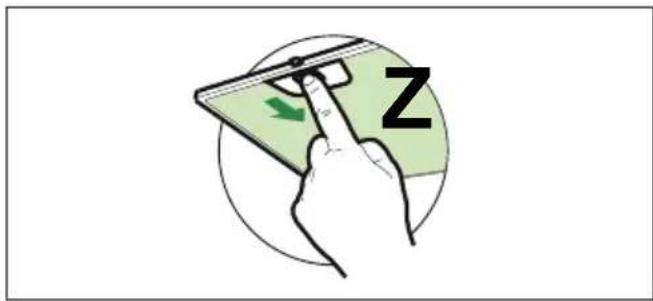

- Filtri antigrasso Z Sono lava-

bili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

- Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Illuminazione

L Luci Accende e spegne l'Impianto di Illuminazione.

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220	240-E14-35/100
