ZHC901X - Köksfläkt ZANUSSI - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Zanussi
Modell	ZHC901X
Elektrisk klass	Klass I (kräver jordning)
Strömförsörjning	220-240 V ~ 50 Hz
Minsta säkerhetsavstånd (elektrisk/gas spishäll)	650 mm
Avloppsrör diameter	Minst 120 mm
Antal motorhastigheter	3 (V1, V2, V3)
Belysning	Ja, separat kontroll
Fettfilter	Diskmaskinssäkert, byte varannan månad (normal användning)
Luktfilter (kol)	Ej tvättbart, byte var fjärde månad
Rengöring av ytor	Fuktig trasa och neutralt flytande rengöringsmedel
Avsedd användning	Hushåll, avlägsnande av kökslukt
Nätströmbrytare krävs	Tvåpolig med kontaktöppning på minst 3 mm
Säkerhetsanvisningar	Flambera inte under fläkten, övervaka fritöser, respektera säkerhetsavstånd
Reservdelar / reparerbarhet	Filter kan bytas av användaren; strömkabel måste bytas av auktoriserad service

Vanliga frågor - ZHC901X ZANUSSI

Vad är det minsta avståndet mellan fläkten och hällen?

Minsta säkerhetsavstånd är 650 mm. För gashällar, följ ett större avstånd om det anges i spisens bruksanvisning.

Hur rengör man fettfiltren?

Fettfiltren är diskmaskinssäkra. Rengör dem ungefär varannan månad, eller oftare vid intensiv användning.

Hur ofta ska kol filtret bytas?

Lukt filtret (kol) är inte tvättbart. Det måste bytas var fjärde månad, eller oftare om fläkten används mycket.

Kan jag använda fläkten utan yttre ventilation?

Ja, i recirkulationsläge med ett kol filter. Se till att filtret är installerat och byts regelbundet.

Hur justerar man motorhastigheten?

Använd kontrollerna: V1 (lägsta hastighet, tyst), V2 (medelhastighet), V3 (maxhastighet). Knappen S startar/stoppar motorn.

Vad gör jag om fläkten inte tänds?

Kontrollera strömförsörjningen och den tvåpoliga strömbrytaren. Om sladden är skadad, låt en auktoriserad fackman byta ut den.

Fläkten låter, är det normalt?

En viss ljudnivå är normal. Använd hastighet V1 för tystare drift vid svaga ångor.

Kan jag flambera mat under fläkten?

Nej, flambera aldrig under fläkten. Det kan orsaka brand.

Hur rengör man fläktens utsida?

Använd en fuktig trasa med neutralt flytande rengöringsmedel. Undvik slipande produkter.

Var hittar jag fläktens märkplåt?

Märkplåten sitter inuti fläkten. Den visar spänning, effekt och annan teknisk information.

BRUKSANVISNING ZHC901X ZANUSSI

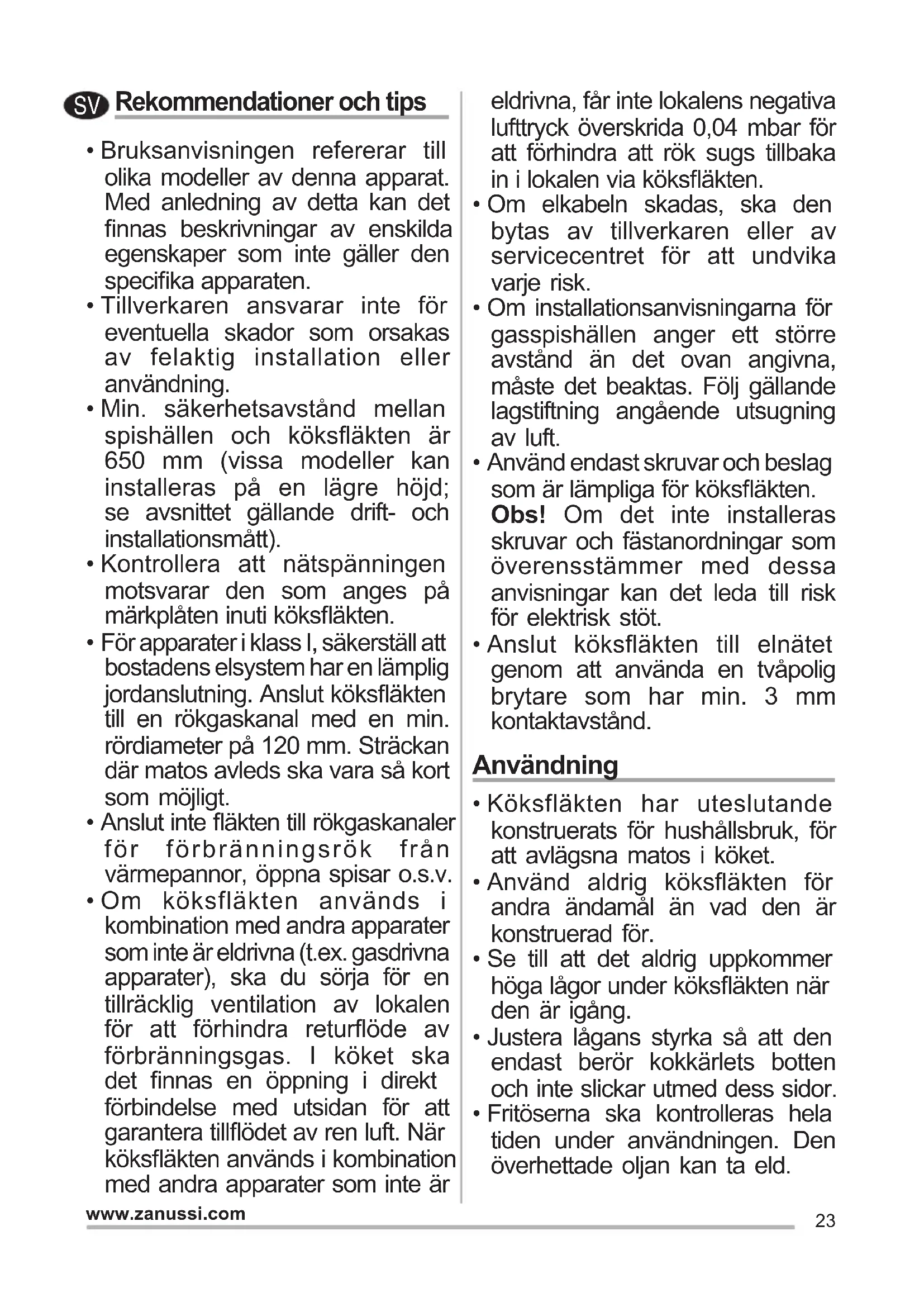

SV Rekommendationer och tips

• Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.
• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning. Anslut köksfläkten till en rökgaskanal med en min. rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Anslut inte fläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är

eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

Användning

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.

• Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

• Flambera inte under köksfläkten. Det finns risk för eldsvåda.

• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.
• WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

Underhåll

• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.
• Stäng av eller frånkoppla apparaten

från elnätet före rengöring eller underhåll.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).

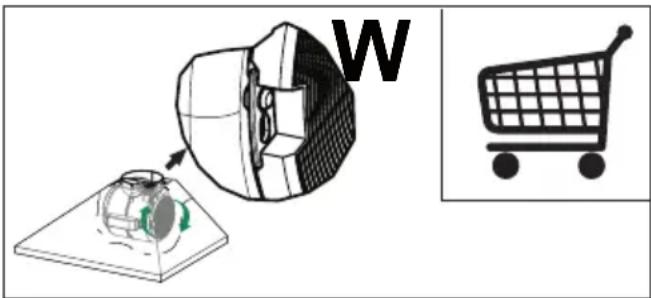

- W Luktfiltret med aktivt kol kan inte diskas eller regenereras, det ska bytas efter 4 månaders användning cirka eller oftare vid speciellt intensiv användning.

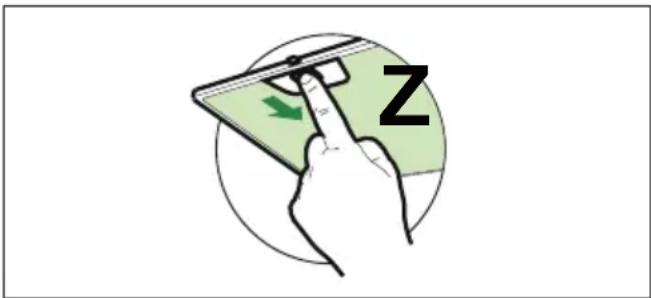

- Fettfiltren Z kan även diskas i diskmaskin, de ska diskas varannan månad eller oftare vid speciellt intensiv användning.

- Rengör köksfläkten med en fuktig trasa och neutralt flytande diskmedel.

Kommandon

L Tänder och släcker belysningen
S Motor i drift
V1 Starta och stoppa motorn, samt startar en en tyst minimum gång
V2 Startar medium effekten, den bästa ljud och effekt nivå för matlagning
V3 Startar max effekten, som används vid kraftigt osande matframställning

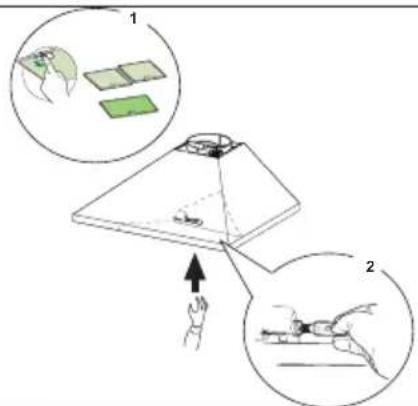

Belysning
