Tipo de producto	Campana extractora
Marca	Zanussi
Modelo	ZHC901X
Clase eléctrica	Clase I (requiere conexión a tierra)
Alimentación	220-240 V ~ 50 Hz
Distancia mínima de seguridad (placa eléctrica/gas)	650 mm
Diámetro del conducto de evacuación	120 mm mínimo
Número de velocidades del motor	3 (V1, V2, V3)
Iluminación	Sí, control separado
Filtro antigrasa	Lavable en lavavajillas, reemplazo cada 2 meses (uso normal)
Filtro anti-olor (carbón)	No lavable, reemplazo cada 4 meses
Limpieza de superficies	Paño húmedo y detergente líquido neutro
Uso previsto	Doméstico, eliminación de olores de cocina
Interruptor de red requerido	Bipolar con apertura de contactos de al menos 3 mm
Instrucciones de seguridad	No flamear debajo de la campana, vigilar las freidoras, respetar la distancia de seguridad
Piezas de repuesto / reparabilidad	Filtros reemplazables por el usuario; cable de alimentación a reemplazar por servicio técnico autorizado

Preguntas frecuentes - ZHC901X ZANUSSI

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima de seguridad es de 650 mm. Para placas de gas, respete una distancia mayor si se indica en el manual de la cocina.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa son lavables en lavavajillas. Límpielos aproximadamente cada 2 meses, o más a menudo en caso de uso intensivo.

¿Con qué frecuencia reemplazar el filtro de carbón?

El filtro anti-olor (carbón) no es lavable. Debe reemplazarse cada 4 meses, o con más frecuencia si la campana se usa mucho.

¿Puedo usar la campana sin evacuación exterior?

Sí, en modo recirculación con un filtro de carbón. Asegúrese de que el filtro esté instalado y reemplazado regularmente.

¿Cómo ajustar la velocidad del motor?

Use los controles: V1 (velocidad mínima, silenciosa), V2 (velocidad media), V3 (velocidad máxima). El botón S enciende/apaga el motor.

¿Qué hacer si la campana no enciende?

Verifique la alimentación eléctrica y el interruptor bipolar. Si el cable está dañado, hágalo reemplazar por un profesional autorizado.

La campana hace ruido, ¿es normal?

Cierto nivel de ruido es normal. Use la velocidad V1 para un funcionamiento más silencioso cuando haya pocos vapores.

¿Puedo flamear alimentos debajo de la campana?

No, nunca flamee debajo de la campana. Esto podría provocar un incendio.

¿Cómo limpiar el exterior de la campana?

Use un paño húmedo con detergente líquido neutro. Evite productos abrasivos.

¿Dónde encontrar la placa de características de la campana?

La placa de datos se encuentra en el interior de la campana. Indica la tensión, potencia y otra información técnica.

MANUAL DE USUARIO ZHC901X ZANUSSI

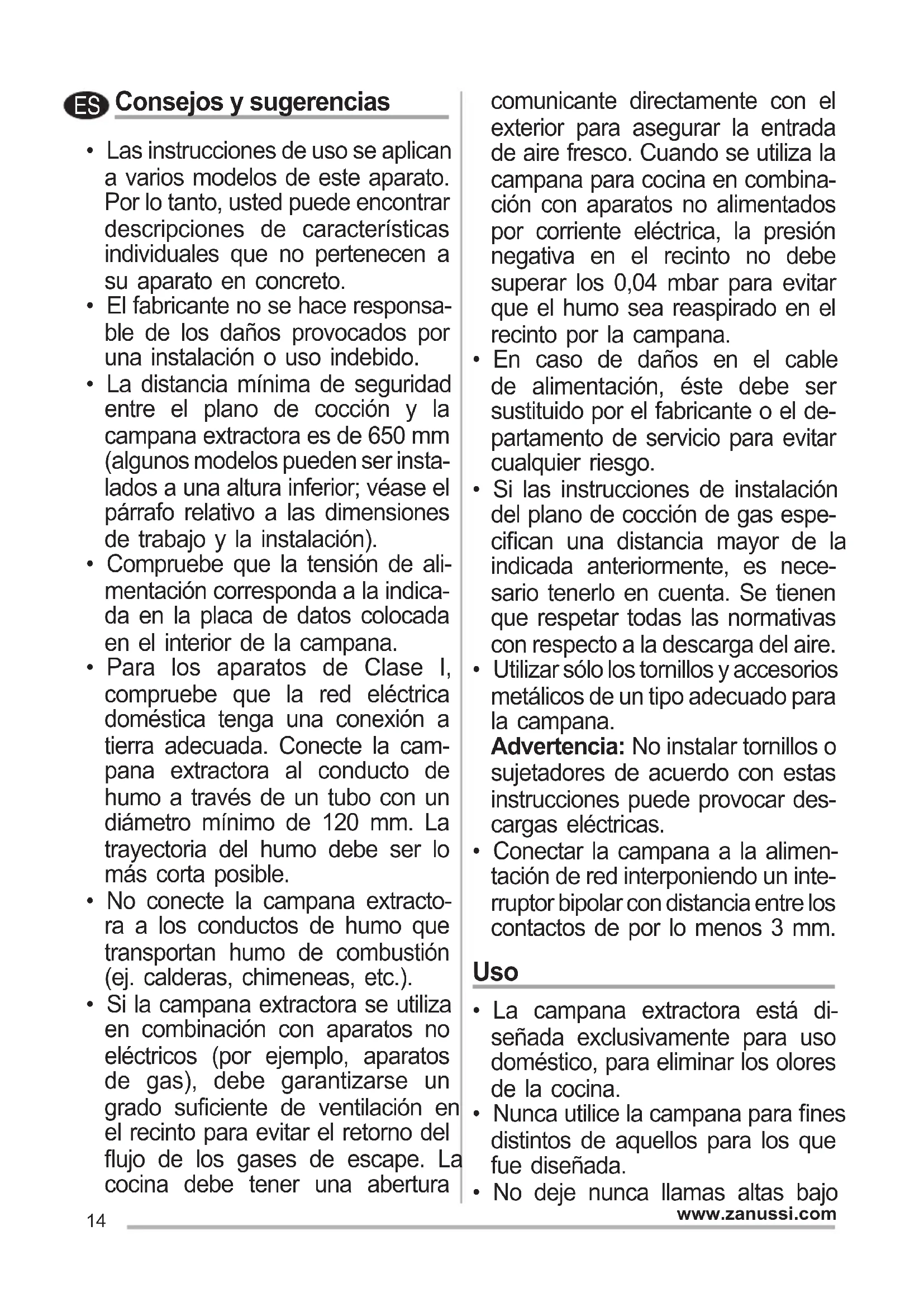

ES Consejos y sugerencias

- Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.

- El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.

- La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).

- Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.

- Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.

- No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).

- Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura

comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

- En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.

- Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.

- Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

- La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.

- Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.

- No deje nunca llamas altas bajo

la campana cuando está en funcionamiento.

• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.
• ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

- El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la elimina-

ción de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

• Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.
• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).

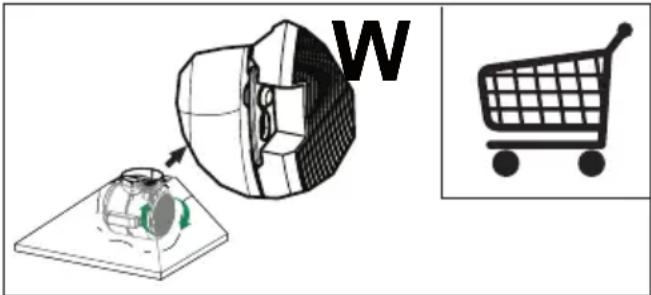

- Filtros antiolor W No se pueden la- var ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso.

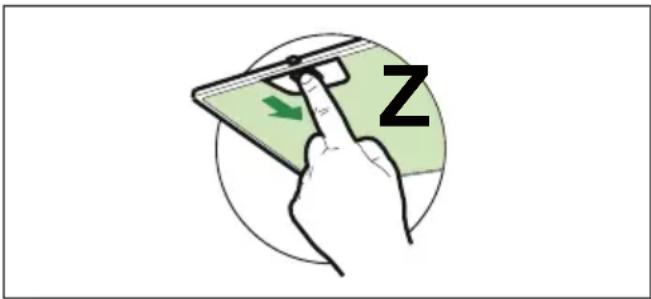

- Filtros antigrasa Z Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.

- Para limpiar las superficies de la

campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Mandos

L Luces Enciende y apaga la instalación de iluminación.

S Led Led de encendido motor.

V1 Motor Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.

V2 Velocidad Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.

V3 Velocidad Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Iluminación

Lámpara	Consumo de energía (W)	Casquillo Voltaje (V) Dimensión (mm)	Código ILCOS
	4 E14 220 –	240 107 x 37	DRBB/F-4-220-240-E14-35/100
