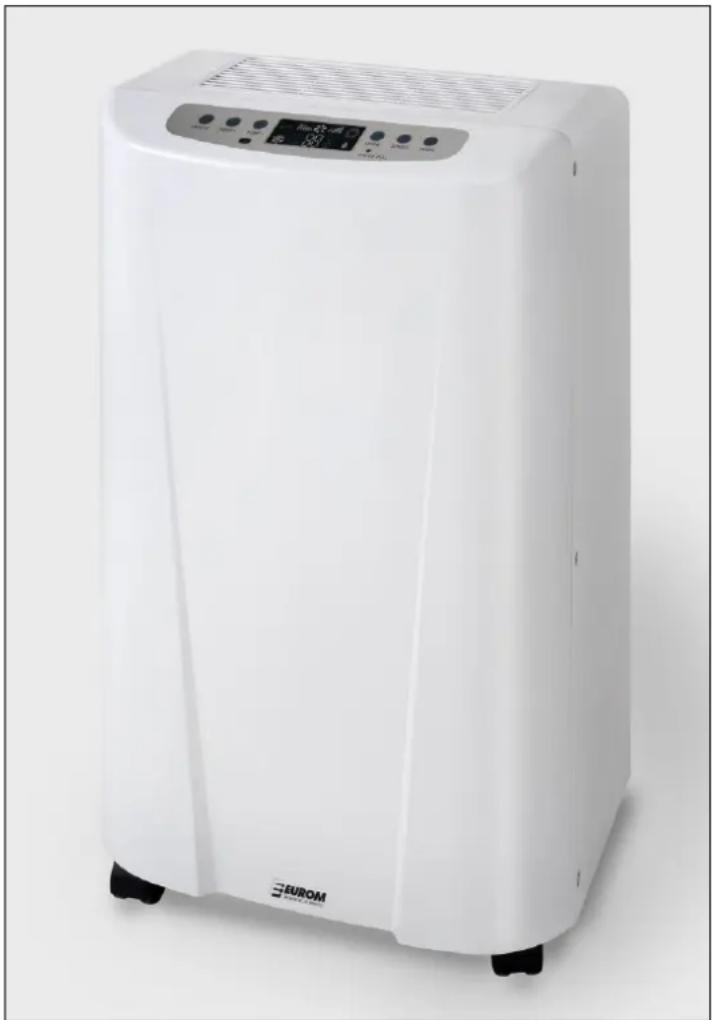

MANUAL DE UTILIZADOR PAC 14 Euromac

instructieboek / Instruction leaflet / Bedienungsanleitung / livret d'instructions/ Manuale di istruzioni / folleto de instrucciones / Manual de instruções

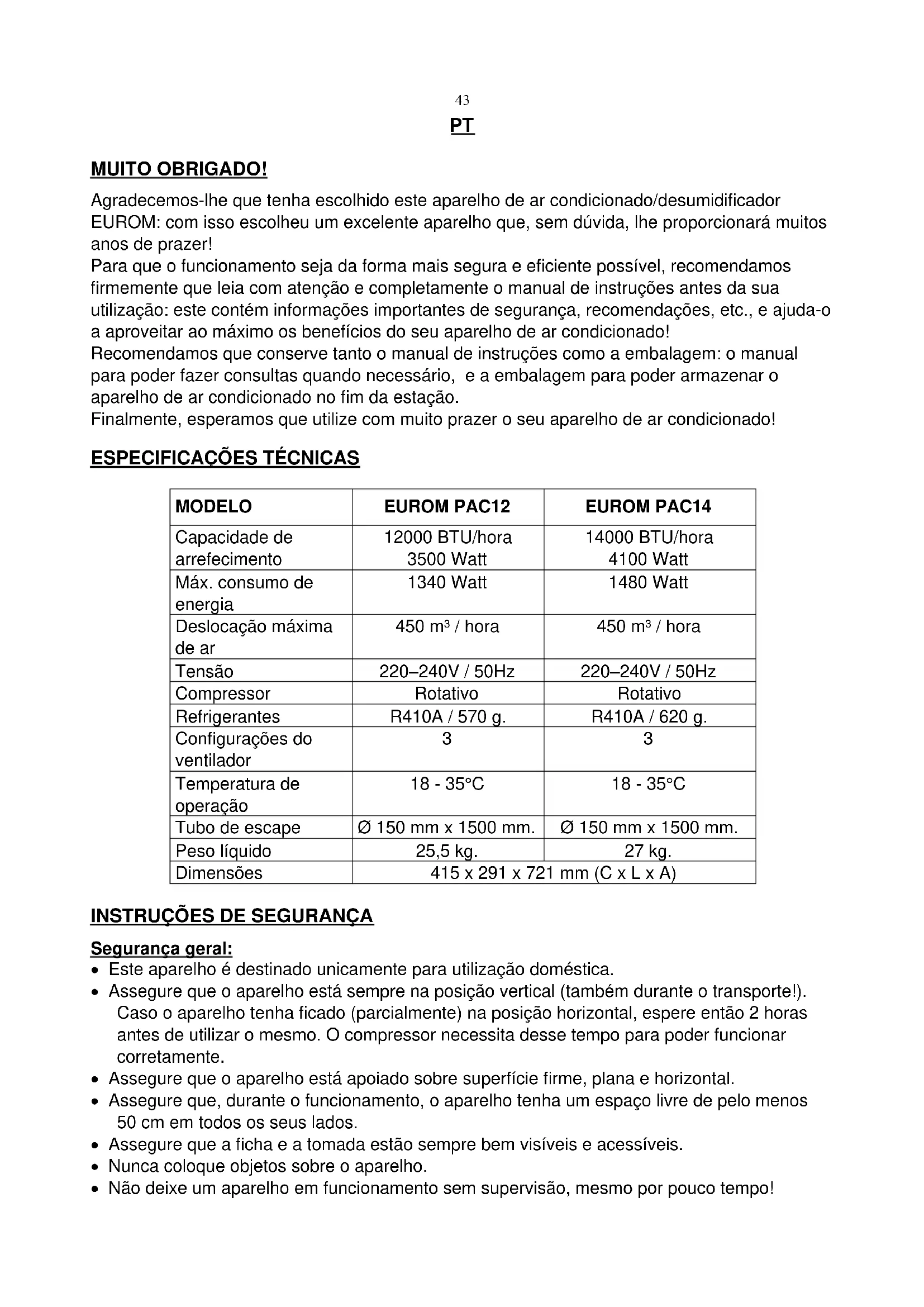

Agradecemos-lhe que tenha escolhido este aparelho de ar condicionado/desumidificador EUROM: com isso escolheu um excelente aparelho que, sem dúvida, lhe proporcionará muitos anos de prazer!

Para que o funcionamento seja da forma mais segura e eficiente possível, recomendamos firmemente que leia com atenção e completamente o manual de instruções antes da sua utilização: este contém informações importantes de segurança, recomendações, etc., e ajuda-o a aproveitar ao máximo os benefícios do seu aparelho de ar condicionado!

Recomendamos que conserve tanto o manual de instruções como a embalagem: o manual para poder fazer consultas quando necessário, e a embalagem para poder armazenar o aparelho de ar condicionado no fim da estação.

Finalmente, esperamos que utilize com muito prazer o seu aparelho de ar condicionado!

ESPECIFICAÇÕES TÉCNICAS

MODELO	EUROM PAC12	EUROM PAC14
Capacidade de arrefecimento	12000 BTU/hora3500 Watt	14000 BTU/hora4100 Watt
Máx. consumo de energia	1340 Watt	1480 Watt
Deslocação máxima de ar	450 m^3 / hora	450 m^3 / hora
Tensão	220–240V / 50Hz	220–240V / 50Hz
Compressor	Rotativo	Rotativo
Refrigerantes	R410A / 570 g.	R410A / 620 g.
Configurações do ventilador	3	3
Temperatura de operação	18 - 35°C	18 - 35°C
Tubo de escape	150 mm x 1500 mm.	150 mm x 1500 mm.
Peso líquido	25,5 kg.	27 kg.
Dimensões	415 x 291 x 721 mm (C x L x A)

INSTRUÇÕES DE SEGURANÇA

Segurança geral:

• Este aparelho é destinado unicamente para utilização doméstica.
• Assegure que o aparelho está sempre na posição vertical (também durante o transporte!). Caso o aparelho tenha ficado (parcialmente) na posição horizontal, espere então 2 horas antes de utilizar o mesmo. O compressor necessita desse tempo para poder funcionar corretamente.
• Assegure que o aparelho está apoiado sobre superfície firme, plana e horizontal.
• Assegure que, durante o funcionamento, o aparelho tenha um espaço livre de pelo menos 50 cm em todos os seus lados.
• Assegure que a ficha e a tomada estão sempre bem visíveis e acessíveis.
• Nunca coloque objetos sobre o aparelho.

• Não deixe um aparelho em funcionamento sem supervisão, mesmo por pouco tempo!

• Não utilize o aparelho na proximidade de substâncias inflamáveis ou explosivas ou de combustíveis. Não utilize tintas, sprays de limpeza, repelentes de insetos, etc., sobre ou perto do aparelho; estes podem deformar as partes em plástico ou provocar danos elétricos.

• Não bloqueie as grades de entrada e saída de ar, mesmo que parcialmente. Portanto, não cubra o aparelho: isso pode causar um incêndio!
• Não introduza os dedos ou objetos, como canetas, etc., através das grades do aparelho e assegure que o ventilador não fica bloqueado.
• Mantenha as crianças e as pessoas incapacitadas sob vigilância, bem como os animais de estimação, quando estes se encontram na sala com um aparelho em funcionamento.
• Este aparelho não é adequado para ser utilizado por pessoas (incluindo crianças) com reduzida capacidade física, sensorial ou mental, ou com pouca experiência e conhecimento sobre o aparelho, mesmo quando uma pessoa adulta está supervisionando, que seja responsável pela sua segurança ou para dar instruções.
• Evite que as crianças toquem no aparelho.

Segurança elétrica:

• Este aparelho é adequando apenas para utilização no interior
• Utilize unicamente o cabo de alimentação que é instalado de fábrica no aparelho, e não outros tipos de ligação!
• O aparelho deve ser ligado de acordo com os regulamentos locais, regionais e nacionais.
• Antes de utilizar, verifique se a tomada que pretende utilizar é aterrada, não apresenta defeitos e se a tensão da tomada corresponde com a tensão indicada na placa de identificação ao aparelho. Os danos resultantes de tensão incorreta estão excluídos da garantia!
• Se o aparelho não está sendo utilizado, ou pretende fazer trabalhos de limpeza ou de manutenção ou mudar de lugar, desligue primeiro o aparelho e de seguida retire a ficha da tomada. Movimente e/ou desloque o aparelho sempre com cuidado!
• Também quando colocar o aparelho em funcionamento vigora: primeiro introduza a ficha na tomada, depois coloque o interruptor na posição AAN (ligado) e só então pode utilizar o botão de controlo!
• Não utilize o aparelho num ambiente húmido ou molhado, nem na proximidade de uma banheira, duche ou piscina ou de respingos de água, óleo ou qualquer outro tipo de líquido sobre ou no aparelho.
• Evite ao máximo possível a utilização de cabos de extensão. Caso isso seja inevitável, utilize um cabo com capacidade suficiente (mínimo de 3 x 1,5 mm²) e mantenha-o fora do caminho!
• Não mova o aparelho puxando pelo cabo elétrico, e segure a ficha com a mão quando retirá-la da tomada.
• Se o cabo elétrico, a ficha ou o próprio aparelho está danificado ou apresenta um mau funcionamento, não o utilize mais, desligue-o imediatamente e retire a ficha da tomada. O aparelho, a ficha e/ou o cabo elétrico devem ser reparados/substituídos por eletricista ou uma pessoa qualificado para este fim. Os reparos realizados por pessoas não qualificadas anula a garantia e podem provocar situações perigosas!

Para o máximo efeito:

• Não exceda o valor máximo recomendado para arrefecimento do ambiente
• Não coloque o aparelho na proximidade de uma fonte de calor nem exposto à luz solar direta

• Feche as portas e janelas e mantenha as cortinas ou persianas fechadas durante as horas mais soalheiras do dia

• Mantenha os filtros limpos

• Regule os ajustes da temperatura e ventilação quando a sala atingir as condições desejadas.

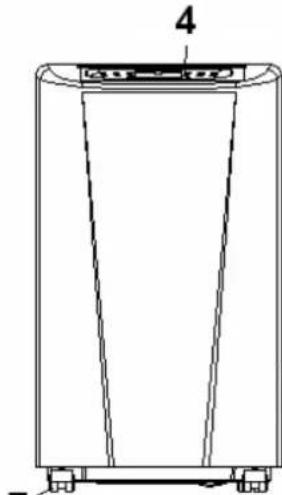

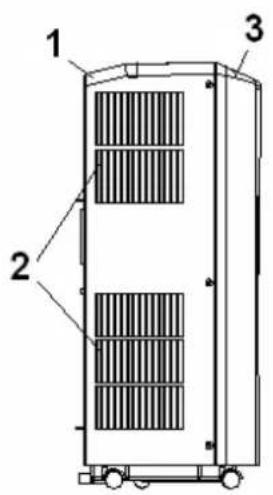

DESCRIÇÃO

1 2 3

lateral

4 20-22

frente

5 8 6 9

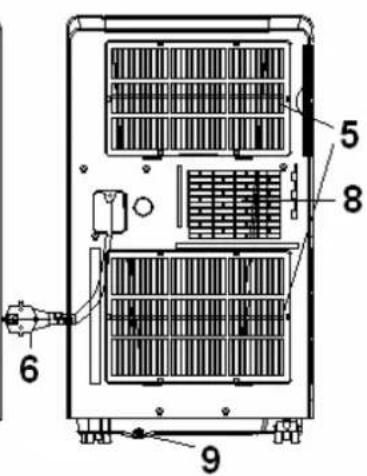

traseira

1 – painel traseiro
2 - entrada de ar
3 – painel frontal
4 – painel de comando (parte superior)

5 - entrada de ar
6 - cabo elétrico com ficha
7 – rodinhas
8 – ligação da mangueira de saída de ar quente
9 – ponto de drenagem de água

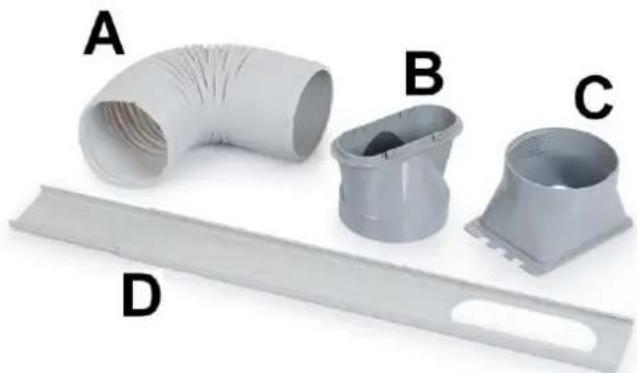

Componentes:

A – Mangueira de saída de ar quente
B – Peça de ligação da moldura
C – Peça de ligação do ar condicionado
D - Moldura

INSTALAÇÃO

Os EUROM PAC12 e PAC14 são aparelhos de ar condicionado/desumidificador móveis que podem ser movidos de uma sala para outra.

• Retire todos os materiais da embalagem, certificando-se de que o aparelho está sempre na posição vertical
• Antes de utilizar, verifique se todos os componentes estão presentes e se o aparelho e os seus componentes não estão danificados. Não utilize um aparelho danificado, mas leve-o de volta para o fornecedor!
• Coloque o aparelho sobre uma superfície firme, plana, seca e horizontal, na proximidade de uma tomada elétrica e num lugar com condições para a saída de ar quente, por

exemplo, uma janela que pode ser aberta um pouco. Assegure que o aparelho tenha um espaço livre de pelo menos 50 cm em todos os lados, e observe todas as instruções de segurança contidas no manual.

- Para desumidificar, ligue uma mangueira de drenagem no ponto da saída de água (9). O outro extremo desta mangueira deve ser colocado num balde ou escoadouro. A mangueira não deve seguir em linha

ascendente! O seu aparelho está agora pronto para ser utilizado.

- Para arrefecer, não necessita de ligar a mangueira de drenagem da água. Coloque a moldura que tapa a abertura da janela; ver figura. O comprimento da moldura é ajustável de 67,5 até 123 cm.

- Ligue a peça de ligação do ar condicionado numa extremidade da

mangueira de drenagem e a da moldura na outra extremidade.

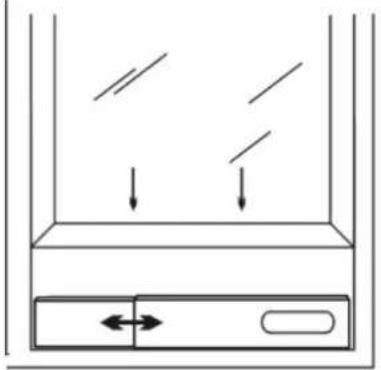

• Deslize a peça de ligação para o ar condicionado para as ranhuras para este fim destinadas, na parte de trás do aparelho.
• Conecte a outra extremidade da mangueira de saída na abertura da moldura, para que o ar quente seja conduzido para o exterior.
• Pode também, sem a moldura, colocar a mangueira pendurada numa janela aberta; no entanto, este método é menos eficaz.
• Evite dobras ou curvas na mangueira. Isto pode provocar o acúmulo do ar húmido expulso, alguma fuga, e resultar no sobreaquecimento ou desligamento do aparelho de ar condicionado.
• Advertência! Não utilize o seu aparelho de ar condicionado antes de ter sido instalado de acordo com as instruções acima descritas!
• Advertência! Assegure que nunca entre água no aparelho!
• Advertência! O comprimento da mangueira de drenagem é especialmente adaptado para a técnica deste aparelho de ar condicionado. Não a substitua ou ligue uma mangueira de extensão própria, dado que isto pode afetar negativamente o funcionamento do aparelho. A mangueira pode ser estendida, mas, para obter o melhor efeito, deve manter o seu comprimento o mais curto possível.
• Tenha em mente a prevenção de roubos!

FUNCIONAMENTO

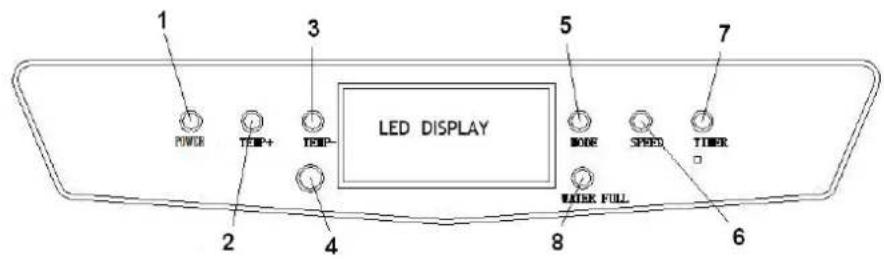

Painel de comando ↑ Controlo à distância →

1 POWER TEMP+ TEMP- LED DISPLAY 2 3 5 BONE SPEED TIMER 4 8 6 WATER FULL

o painel de comando e o controlo à distância têm em princípio os mesmos botões.

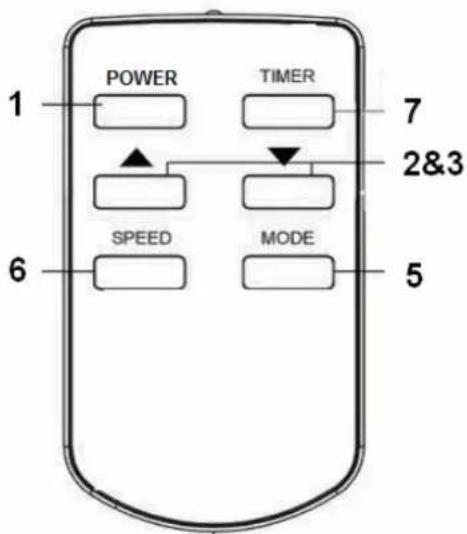

POWER TIMER 1 7 2&3 SPEED MODE 6 5

1 – Botão AAN/UIT (LIGAR/DESLIGAR)
2 – Botão de aumento da temperatura
3 – Botão de diminuir a temperatura
4 – Receptor do controlo à distância (apenas no painel de comando)
5 – Botão de seleção de funções
6 – Regulador da velocidade da ventoinha
7 – Botão do temporizador
8 – Luz indicadora de reservatório de água cheio (apenas no painel de comando)
9 – Compartimento das pilhas (CR2025, 3V) (apenas no controlo à distância)

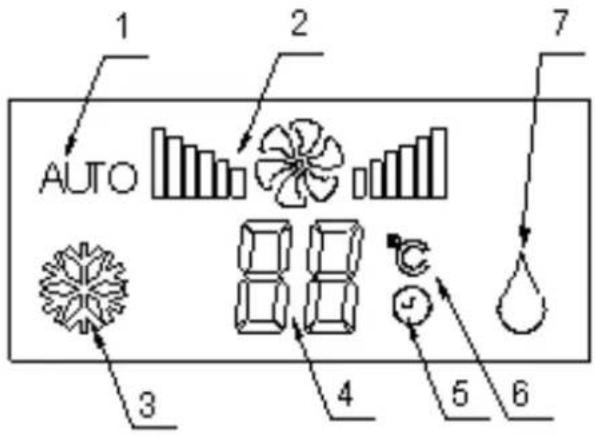

O painel de comando tem também um display (visor Led) que exibe os valores definidos:

1 - funcionamento automático
2 - velocidade da ventoinha
3 - arrefecimento
4 - temperatura/tempo definidos
5 - temporizador ligado
6 - temperatura em °C
7 – desumidificação

Antes de utilizar o aparelho de ar condicionado, verifique:

• Se o aparelho foi instalado de acordo com os regulamentos e instruções de segurança
• Se o aparelho não apresenta danos ou defeitos
• Se a tensão da tomada que pretende utilizar corresponde com a tensão (220-240V / 50Hz) indicada na placa de identificação do aparelho
• Se nenhum outro aparelho está ligado na mesma tomada elétrica

Se tudo está correto, pode então ligar a ficha na tomada elétrica. Premindo o botão AAN/UIT pode colocar o aparelho em funcionamento.

Por meio do botão de seleção de funções pode selecionar uma função específica: funcionamento automático, arrefecimento ou desumidificação. As funções se alternam toda vez que premir o botão. O display mostra qual função está ativa. Sempre que utilizar a função de arrefecimento ou desumidificação, depois de ligar ou desligar, espere até 3 minutos antes de ligar ou desligar novamente o aparelho. O compressor necessita desse tempo para ser restaurado.

Arrefecimento automático:

Prima o botão de seleção de função até que o símbolo de "AUTO" é exibido no display O aparelho tentará manter a temperatura de 23°C de forma energicamente eficaz: até 26°C por meio de desumidificação, e acima de 26°C por meio de arrefecimento.

Arrefecimento:

Prima o botão de seleção de função até que o símbolo de "arrefecimento" é exibido no display
Prima os botões de temperatura ▲ou ▼ até que seja ajustada a temperatura ambiente desejada (de 16°C a 31°C).
- Prima o botão regulador da velocidade da ventoinha para selecionar a velocidade desejada

Desumidificação:

Prima o botão de seleção de função até que o símbolo de "desumidificar" é exibido no display. Verifique antes se a manqueira de drenagem de água está ligada; ver pág. 6!
Ajuste com os botões de temperatura ▲ou ▼ a temperatura ambiente para 2 graus mais baixa que a temperatura atual ^16 (16°C a 31°C).
Ajuste a ventoinha para velocidade baixa ("LOW").

Temporizador:

Com o botão Termporizador pode ajustar o aparelho de ar condicionado para ser ligado ou desligado automaticamente numa hora previamente definida.

Ligar automaticamente: o aparelho de ar condicionado está desligado. Prima o botão do temporizador e escolha, por meio dos botões de temperatura, o momento que deseja que este entre em funcionamento: cada vez que premir em "temperatura mais alta" o início se dá uma hora mais tarde, e cada vez que premir em "temperatura mais baixa" este inicia uma hora mais cedo. Por exemplo, se no display está indicado 5 horas, o aparelho de ar condicionado começa a funcionar 5 horas depois.

Desligar automaticamente: o aparelho de ar condicionado está ligado. Prima o botão do temporizador e escolha, por meio dos botões de temperatura, o momento que deseja que seja desligado: cada vez que premir em "temperatura mais alta" este é desligado uma hora mais tarde, e cada vez que premir em "temperatura mais baixa" este é desligado uma hora mais cedo. Por exemplo, se no display está indicado 2 horas, o aparelho de ar condicionado é desligado 2 horas depois. O temporizador pode ser ajustado desde 1 até 24 horas.

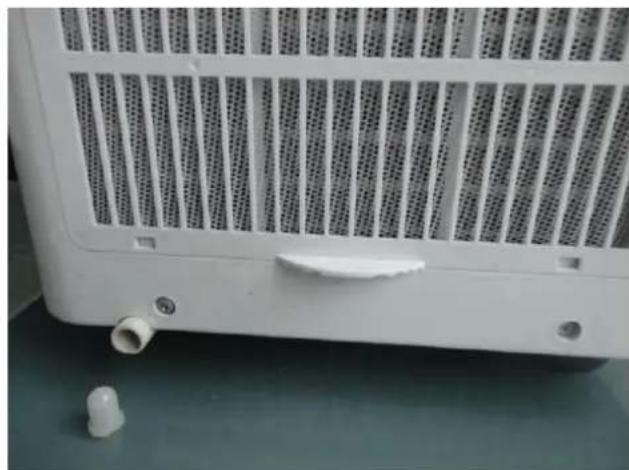

Drenagem de água

Durante o arrefecimento o aparelho extrai a água do ar. Esta evapora em grande parte de novo, mas o eventual excesso de água se acumula no reservatório de água. Quando este está cheio, o compressor e o motor param automaticamente e se acende a luz indicadora de

"reservatório cheio" (W.F.).

Neste caso, desligue o aparelho de ar condicionado e retire a ficha da tomada. Para esvaziar o reservatório de água, retire a tampa do ponto de saída de água (ver fig.) e esvazie o reservatório num escoadouro ou num balde ou um recipiente semelhante. Não esqueça de recolocar depois a tampa no ponto de saída! Depois disso, pode voltar a utilizar o aparelho de ar condicionado.

Com a função de desumidificar se extrai mais água do ar. Por essa razão, durante a desumidificação, deve ligar uma mangueira no ponto de drenagem de água e colocar a outra extremidade num escoadouro (de nível inferior) para drenagem contínua.

O modelo PAC12&14 é provido de uma proteção contra sobreaquecimento que desliga o aparelho quando este fica sobreaquecido. Caso isso ocorrer, deve retirar a ficha da tomada elétrica e deixar o PAC12&14 arrefecer pelo menos por 30 minutos. Elimine também a causa do sobreaquecimento: o aparelho está (parcialmente) coberto? O aparelho está muito perto de uma parede ou existe alguma obstrução que impede a entrada e saída de ar suficientes? Depois disso, pode utilizar o aparelho novamente da forma habitual, mas verificando nos primeiros 30 minutos se não ocorre nenhuma anomalia no funcionamento. Caso o aparelho apresenta defeitos, ou fica sobreaquecido durante o funcionamento sem uma causa identificável, entre em contacto com o seu fornecedor ou um eletricista qualificado para inspeção / reparação do aparelho.

LIMPEZA E MANUTENÇÃO

Atenção! Antes de realizar trabalhos de limpeza ou manutenção no aparelho de ar condicionado, deve sempre desligar o aparelho e retirar a ficha da tomada elétrica! Para manter o aparelho de ar condicionado em boas condições é necessário que se faça a sua limpeza regularmente!

Limpeza da caixa

Utilize um pano macio e húmido para limpar a caixa. Nunca pulverize-o e certifique-se que não entre água dentro do aparelho! Nunca utilize produtos de limpeza abrasivos, gasolina, detergentes, toalhetes quimicamente impregnados ou outras soluções de limpeza. Estes produtos podem danificar a caixa.

Seque o aparelho com um pano macio.

Limpeza dos filtros

Limpe os filtros a cada duas semanas; um aparelho de ar condicionado com filtros sujos não funcionam corretamente. Os 4 filtros estão localizados atrás das grades de entrada de ar nas partes laterais e traseira. Pode abrir facilmente estas grades e para retirar os filtros. Utilize um aspirador ou bata levemente no filtro para eliminar a poeira e sujidades. Depois lave o filtro com água morna (no máximo a 40 °C.), eventualmente com um produto de limpeza neutro suave. Deixe os filtros secarem completamente na sombra antes de colocá-los de volta. Atenção! Nunca coloque o aparelho a funcionar sem os filtros!

Limpeza no fim da estação

Quando o aparelho é armazenado por um longo período de tempo, deve tomar as medidas que se seguem!

- Retire toda a água condensada. Deixe o aparelho funcionar algumas horas na função de ventilação de forma que o interior do aparelho de ar condicionado fica bem seco.

Desligue o aparelho, retire a ficha da tomada elétrica e

- Limpe os filtros e volte a colocá-los, ou substitua-os.

- Retire as mangueira de drenagem para evitar danos

- Coloque o aparelho de ar condicionado na embalagem original ou num saco plástico, e armazene-o num lugar seco. Não coloque objetos pesados em cima do aparelho.

RESOLUÇÃO DE PROBLEMAS

O aparelho não funciona quando o botão AAN/UIT (ligar/desligar) é premido

• A ficha está inserida na tomada?

• O interruptor de ligação à massa está ativado? Não há corte de eletricidade?

• O reservatório de água está cheio? Esvazie-o.

• A temperatura ambiente é inferior que a temperatura ajustada; ajuste a temperatura.

O aparelho parece produzir pouco efeito

• Meça a temperatura de saída do ar; está deve ser ± 10° mais baixa que a temperatura ambiente.
• Há luz solar direta? Feche as cortinas.
• As janelas e/ou portas estão abertas? Feche-as.
• Se encontram muitas pessoas na sala? Estas produzem calor!
• A sala é muito grande?
• Existe algum aparelho na sala que produz (muito) calor? Desligue ou remova-o.
• O filtro está coberto com poeira e sujidade? Limpe-o.
• A (mangueira de) entrada e saída de ar está bloqueada? Assegure um fluxo de ar livre.

O aparelho produz ruídos

• A superfície onde o aparelho se encontra é firme, plana e horizontal?
• O líquido refrigerante que flui no aparelho também produz algum ruído. Isto é normal.

O aparelho desliga por si próprio

- Provavelmente a proteção contra sobreaquecimento tenha desligado o aparelho. Consultar a secção "Segurança".

Mensagem de erro Código E0

- O sensor de temperatura está danificado. Peça para substituí-lo. O aparelho funciona mesmo sem o ajuste de temperatura.

Mensagem de erro Código E2

- O reservatório de água está cheio. Desligue o aparelho e esvazie-o manualmente. A seguir, ligue novamente o aparelho.

NUNCA TENTE REPARAR O APARELHO POR SI PRÓPRIO

Quando o aparelho chegar finalmente ao fim da sua vida útil, não o deite fora no lixo comum. Existem pontos de recolha especiais para estes tipos de aparelhos. O seu Conselho pode informá-lo como a recolha é organizada no local.

DECLARAÇÃO DE CONFORMITDADE CE

A Euromac bv., Genemuiden-NL declara por este meio que o aparelho de ar condicionado móvel, marca EUROM, modelos PAC12 e PAC14 cumprem com a diretriz LVD 2006/95/CE e com a diretriz EMC 2004/108/CE, e está de acordo com as normas que se seguem:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18 de março de 2014

W.J. Bakker, Alg. Diretor
