BEDIENUNGSANLEITUNG PAC 14 Euromac

MOBILE Klimaanlage/Luftentfeuchter

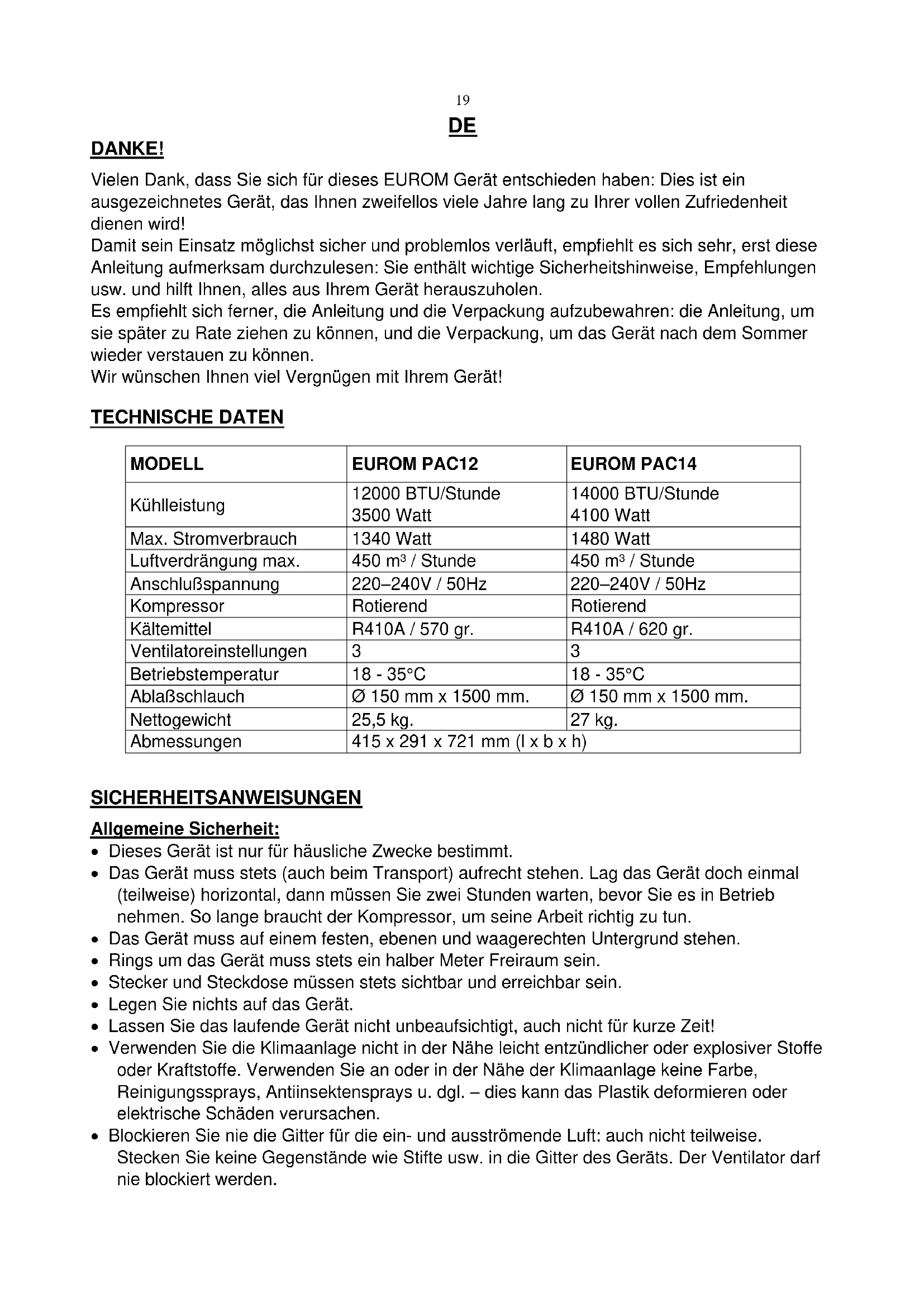

Vielen Dank, dass Sie sich für dieses EUROM Gerät entschieden haben: Dies ist ein ausgezeichnetes Gerät, das Ihnen zweifellos viele Jahre lang zu Ihrer vollen Zufriedenheit dienen wird!

Damit sein Einsatz möglichst sicher und problemlos verläuft, empfiehlt es sich sehr, erst diese Anleitung aufmerksam durchzulesen: Sie enthält wichtige Sicherheitshinweise, Empfehlungen usw. und hilft Ihnen, alles aus Ihrem Gerät herauszuholen.

Es empfiehlt sich ferner, die Anleitung und die Verpackung aufzubewahren: die Anleitung, um sie später zu Rate ziehen zu können, und die Verpackung, um das Gerät nach dem Sommer wieder verstauen zu können.

Wir wünschen Ihnen viel Vergnügen mit Ihrem Gerät!

TECHNISCHE DATEN

MODELL	EUROM PAC12	EUROM PAC14
Kühlleistung	12000 BTU/Stunde3500 Watt	14000 BTU/Stunde4100 Watt
Max. Stromverbrauch	1340 Watt	1480 Watt
Luftverdrängung max.	450 m^3 / Stunde	450 m^3 / Stunde
Anschlußspannung	220–240V / 50Hz	220–240V / 50Hz
Kompressor	Rotierend	Rotierend
Kältemittel	R410A / 570 gr.	R410A / 620 gr.
Ventilatoreinstellungen	3	3
Betriebstemperatur	18 - 35°C	18 - 35°C
Ablaßschlauch	150 mm x 1500 mm.	150 mm x 1500 mm.
Nettogewicht	25,5 kg.	27 kg.
Abmessungen	415 x 291 x 721 mm (l x b x h)

SICHERHEITSANWEISUNGEN

Allgemeine Sicherheit:

• Dieses Gerät ist nur für häusliche Zwecke bestimmt.
• Das Gerät muss stets (auch beim Transport) aufrecht stehen. Lag das Gerät doch einmal (teilweise) horizontal, dann müssen Sie zwei Stunden warten, bevor Sie es in Betrieb nehmen. So lange braucht der Kompressor, um seine Arbeit richtig zu tun.
• Das Gerät muss auf einem festen, ebenen und waagerechten Untergrund stehen.
• Rings um das Gerät muss stets ein halber Meter Freiraum sein.
• Stecker und Steckdose müssen stets sichtbar und erreichbar sein.
• Legen Sie nichts auf das Gerät.
• Lassen Sie das laufende Gerät nicht unbeaufsichtigt, auch nicht für kurze Zeit!
• Verwenden Sie die Klimaanlage nicht in der Nähe leicht entzündlicher oder explosiver Stoffe oder Kraftstoffe. Verwenden Sie an oder in der Nähe der Klimaanlage keine Farbe, Reinigungssprays, Antiinsektensprays u. dgl. – dies kann das Plastik deformieren oder elektrische Schäden verursachen.

• Blockieren Sie nie die Gitter für die ein- und ausströmende Luft: auch nicht teilweise. Stecken Sie keine Gegenstände wie Stifte usw. in die Gitter des Geräts. Der Ventilator darf nie blockiert werden.

• Beaufsichtigen Sie Kinder, Menschen mit eingeschränkter Handlungsfähigkeit und Haustiere, wenn sie sich mit der laufenden Klimaanlage in einem Raum befinden.

• Dieses Gerät ist nicht geeignet, um von Kindern oder von Personen bedient zu werden, die eingeschränkte physische, sinnliche oder geistige Fähigkeiten, zu wenig Erfahrungen mit oder Kenntnisse des Geräts haben, auch dann nicht, wenn sie jemand beaufsichtigt, der für ihre Sicherheit verantwortlich ist, oder wenn Anweisungen gegeben wurden.
• Lassen Sie Kinder das Gerät nicht berühren.
• Verwenden Sie erforderlichenfalls nur vom Hersteller empfohlene und gelieferte Originalteile und -zubehör.

Elektrische Sicherheit:

• Die Klimaanlage ist nur für die Verwendung innerhalb des Hauses bestimmt.
- Es darf nur der werksseitig angebrachte Stecker verwendet werden – keine anderen Anschlussformen!
- Das Gerät ist geltenden örtlichen, regionalen und nationalen Vorschriften gemäß anzuschließen.
- Prüfen Sie vor der Nutzung, ob die Spannung an der Steckdose mit der auf dem Typenschild der Klimaanlage angegebenen übereinstimmt. Schäden infolge falscher Spannung sind nicht von der Garantie gedeckt.
- Wird das Gerät gereinigt, gewartet oder nicht benutzt, dann schalten Sie es aus und ziehen. Sie den Stecker. Immer erst ausschalten und dann den Stecker ziehen.
- Auch bei der Inbetriebnahme des Geräts gilt: Erst den Stecker einstecken, dann den Schalter auf AN stellen und dann erst den Bedienungsknopf betätigen!
- Verwenden Sie das Gerät nicht in feuchter Umgebung und spritzen Sie kein Wasser, Öl oder andere Flüssigkeiten auf oder in das Gerät.
- Vermeiden Sie die Verwendung von Verlängerungskabeln. Ist dies unvermeidlich, so nehmen Sie ein Kabel mit hinreichender Kapazität (mindestens 3 x 1,5 mm²) und achten Sie darauf, dass man nicht darüber stolpern kann.
- Stellen Sie das Gerät nicht um, indem Sie am Kabel ziehen. Wenn Sie das Kabel von der Steckdose trennen, ergreifen Sie immer den Stecker, nicht das Kabel.
- Ist das Kabel, der Stecker oder das Gerät selbst beschädigt, dann darf das Gerät nicht verwendet werden. Gerät, Stecker und Kabel sind von einem Elektriker zu reparieren oder zu ersetzen. Werden Reparaturen nicht von Fachleuten ausgeführt, verfällt die Garantie und können gefährliche Situationen entstehen.

Für die maximale Wirkung:

• Überschreiten Sie nicht die zu kühlende empfohlene Raumgröße.
• Stellen Sie die Klimaanlage nicht in die Nähe einer Wärmequelle und nicht in direktes Sonnenlicht.
• Schließen Sie Fenster und Türen und halten Sie während der sonnigsten Stunden des Tages Gardinen und Fensterläden geschlossen.
• Halten Sie die Filter sauber.
• Passen Sie die Temperatur- und Lüftungseinstellungen an, wenn der Raum den gewünschten Zustand erreicht hat.

BESCHREIBUNG

1 2 3

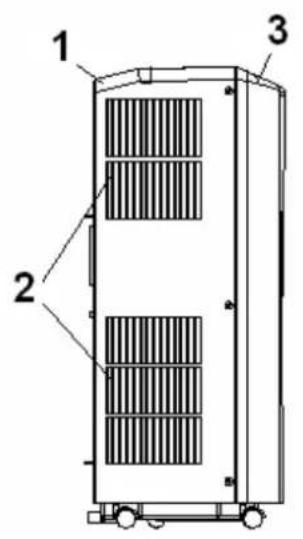

Seite

4 7

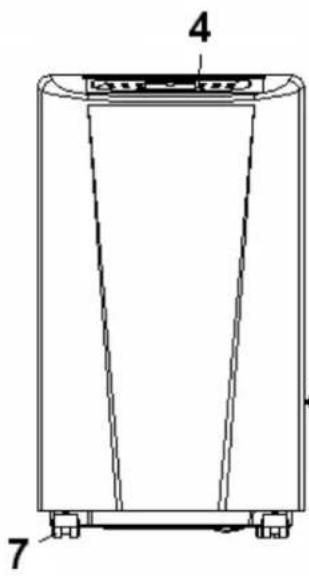

Vorderseite

5 8 6 9

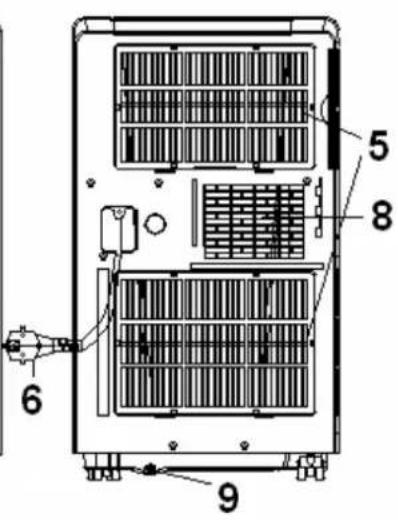

Hinterseite

1 – Rückwand
2 – Lufteinlass
3 - Vorderwand
4 – Schaltbrett (Oberseite)
5 – Lufteinlass
6 – Elektrokabel mit Stecker

7 – Räder
8 – Anschluss Ablaßschlauch
warme Luft
9 – Wasserablasspunkt

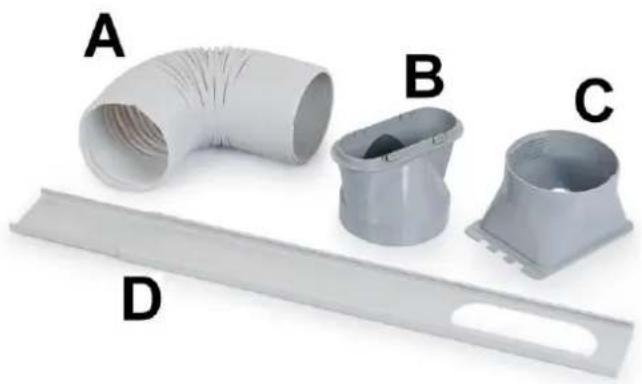

Zubehör:

A – Ablaßschlauch warme Luft
B – Verbindungsstück
Rahmenträger
C – Verbindungsstück
Klimaanlage
D – Rahmenträger

INSTALLATION

Die EUROM PAC12 und 14 ist eine mobile Klimaanlage/Luftentfeuch-ter, die von Zimmer zu Zimmer umgestellt werden kann. Die Installation geht wie folgt:

• Entfernen Sie das Verpackungsmaterial; achten Sie darauf, dass das Gerät aufrecht stehen bleibt.
• Prüfen Sie zunächst, ob alles Zubehör vorhanden ist und ob Gerät und Zubehör keine Schäden aufweisen. Beschädigtes Gerät nicht in Gebrauch nehmen, sondern geben Sie es zurück.

- Stellen Sie das Gerät auf einen festen, ebenen, trockenen und horizontalen Untergrund in der Nähe einer Steckdose und einer Abführungsmöglichkeit für die warme Luft, z. B. bei einem Fenster, das einen Spalt geöffnet werden kann. Sorgen Sie dafür, dass rings um das Gerät stets ein halber Meter Freiraum ist, und halten Sie alle Sicherheitsanweisungen ein.

- Um zu entfeuchten, schließen Sie jetzt einen Wasserablaß-schlauch an den Wasserablasspunkt (9) an. Diesen Schlauch hängen Sie in einen Eimer oder Abfluss. Der Schlauch darf nicht nach oben verlaufen. Ihr Gerät ist jetzt einsatzbereit.

- Zum Kühlen brauchen Sie keinen Wasserablassschlauch anzuschließen. Setzen Sie den Rahmenträger in die Öffnung des Fensters, siehe Abb. Die Länge des Rahmenträgers ist einstellbar von 67,5-123 cm.

- Drehen Sie das Verbindungsstück für die Klimaanlage an das eine Ende des Ablaßschlauchs und das

Verbindungsstück für den Rahmenträger an das andere Ende.

• Schieben Sie das Verbindungsstück für die Klimaanlage in die dafür vorgesehenen Schlitze an der Rückseite der Klimaanlage.

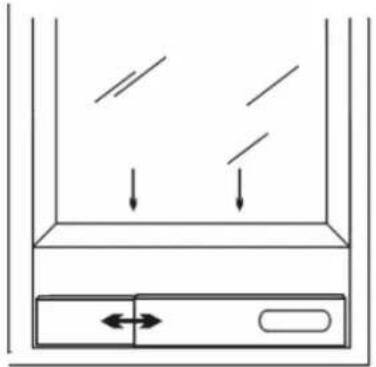

• Befestigen Sie das andere Ende des Ablaßschlauchs in der Öffnung des Rahmenträgers, um die abzuleitende warme Luft nach draußen zu führen.
• Sie können den Ablaßschlauch auch ohne Rahmenträger aus einem geöffneten Fenster hängen; diese Methode ist jedoch weniger effektiv.
• Vermeiden Sie Knicke oder Kurven im Ablaßschlauch. Dies führt zur Anhäufung der ausgestoßenen feuchten Luft und damit zu Leckage, Überhitzung oder Ausschalten der Klimaanlage.
• Warnung: Schalten Sie die Klimaanlage erst dann ein, nachdem Sie sie wie hierüber beschrieben installiert haben!
• Warnung: Es darf kein Wasser in das Gerät eindringen!
• Warnung: Die Länge des Ablaßschlauchs ist auf die Technik in dieser Klimaanlage abgestimmt. Ersetzen oder verlängern Sie ihn also nicht – dies beeinträchtigt die Funktionsweise. Der Schlauch lässt sich dehnen. Für die optimale Wirkung sollte er jedoch so kurz wie möglich sein.
• Denken Sie auch an Einbruchsicherung!

FUNKTION

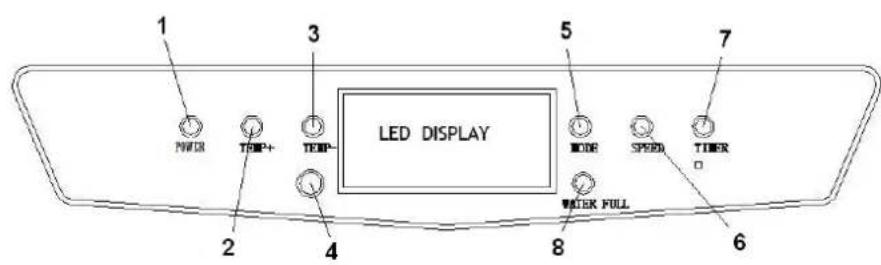

1 PWR 2 3 LED DISPLAY 4 5 MODE 8 SPEED 7 TIMER WATER FULL 6

Schaltbrett ↑

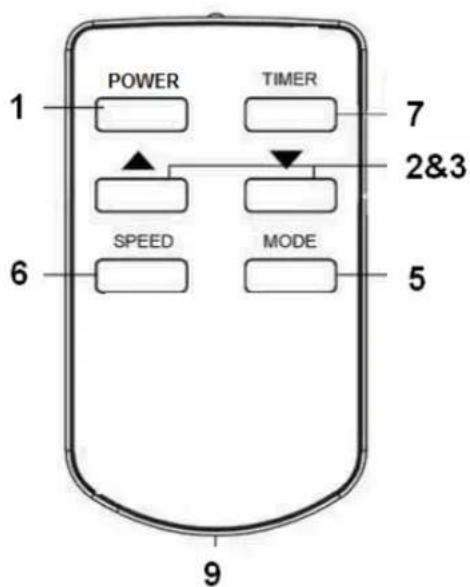

Fernbedienung →

Dat Schaltbrett und die fernbedienung haben in prinzip dieselben Knöpfe.

POWER TIMER 1 7 2&3 SPEED MODE 6 5 9

1 - AN/AUS (POWER)
2 – Temperatur erhöhen
3 – Temperatur senken
4 – Empfänger Fernbedienung (nur an Bedienpult)

5 – Funktionswahl

6 – Ventilatorgeschwindigkeit
7 - Timer
8 – WF – Lampe „Tank voll“ (nur an
Bedienpult)
9 - Batteriefach (CR2025, 3V) (nur in
Fernbedienung)

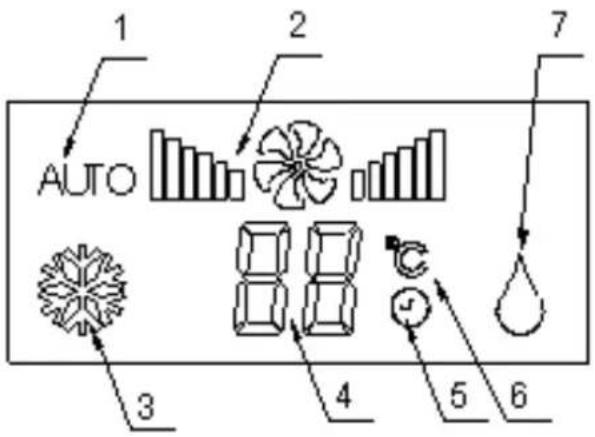

Das Bedienpult hat auch eine Anzeige (LED-Display), auf der die eingestellten Werte abgelesen werden können:

1 AUTO 2 7 3 4 5 6

1 – automatische Funktion
2 – Ventilatorgeschwindigkeit
3 – Kühlen
4 – eingestellte Temperatur/Zeit
5 – Timer eingeschaltet
6 – Temperatur in °C
7 – Entfeuchten

Prüfen Sie vor der Inbetriebnahme des Geräts, ob:

• es gemäß Vorschriften und Sicherheitsanweisungen installiert wurde
• es keine Beschädigungen oder Mängel aufweist
• die Steckdose, die Sie zu nutzen gedenken, dieselbe Spannung abgibt, wie auf dem Typenschild des Geräts angegeben (220-240 V / 50 Hz)
• keine anderen Geräte an derselben Steckdose angeschlossen sind.

Ist alles in Ordnung, dann können Sie den Stecker in die Steckdose stecken. Durch Drücken des AN/AUS-Knopfes schalten Sie das Gerät ein.

Mit dem Funktionswahlschalter wählen Sie eine bestimmte Funktion aus: Automatische Funktion, Kühlen oder Entfeuchten. Mit jedem Knopfdruck ändert sich die Funktion. Auf der Anzeige wird angegeben, welche Funktion aktiv ist. Wenn Sie kühlen oder entfeuchten, warten Sie drei Minuten nach dem Ein- oder Ausschalten, bevor Sie das Gerät erneut ein- oder ausschalten. Der Kompressor braucht so lange zur Erholung.

Automatisches Kühlen:

➢ Funktionswahlschalter drücken, bis das Symbol „AUTO“ auf der Anzeige erscheint Das Gerät wird auf energiesparende Weise versuchen, die Temperatur auf 23°C zu halten: bis 26°C durch Entfeuchten, über 26°C durch Kühlen.

Kühlen:

Funktionswahlschalter drücken, bis das Symbol für „Kühlen“ auf der Anzeige erscheint
➢ Temperaturknöpfe ▲ oder ▼ drücken, um die gewünschte Zimmertemperatur einzustellen (von 16 bis 31 °C).
➢ Ventilatorgeschwindigkeitsknopf drücken, um die gewünschte Windgeschwindigkeit auszuwählen.

Entfeuchten:

Funktionswahlschalter drücken, bis das Symbol für „Entfeuchten“ auf der Anzeige erscheint. Prüfen Sie vorher, ob der Wasserablaßschlauch angeschlossen ist, siehe S. 6!
Stellen Sie mit den Temperaturknöpfen ▲ oder ▼ die Zimmertemperatur auf 2 °C unter der aktuellen Zimmertemperatur ein (zwischen 16 und 31 °C).
➢ Ventilatorgeschwindigkeit auf niedrig („LOW“) einstellen.

Timer:

Mit dem Timerknopf können Sie die Klimaanlage automatisch zu einer voreingestellten Zeit starten oder stoppen lassen.

Automatisches Starten: Die Klimaanlage ist ausgeschaltet. Drücken Sie auf den Timerknopf und wählen Sie mit den Temperaturknöpfen den Moment, da sich das Gerät einschalten soll: Mit jedem Druck auf den Knopf „Temperatur höher“ wird dies eine Stunde später, mit jedem Druck auf den Knopf „Temperatur niedriger“ eine Stunde früher. Wenn zum Beispiel 5 angezeigt wird, schaltet sich die Klimaanlage in fünf Stunden ein.

Automatisches Stoppen: Die Klimaanlage ist eingeschaltet. Drücken Sie auf den Timerknopf und wählen Sie mit den Temperaturknöpfen den Moment, da sich das Gerät ausschalten soll: Mit jedem Druck auf den Knopf „Temperatur höher“ wird dies eine Stunde später, mit jedem Druck auf den Knopf „Temperatur niedriger“ eine Stunde früher. Wenn zum Beispiel 2 angezeigt wird, schaltet sich die Klimaanlage in zwei Stunden aus.

Der Timer kann von 1 bis 24 Stunden eingestellt werden.

Sicherheit

Die PAC12 / 14 ist mit einem Überhitzungsschutz ausgerüstet, der das Gerät abschaltet, wenn es sich überhitzt. Wenn dies geschieht, müssen Sie den Stecker ziehen und die PAC12 / 14 mindestens 30 Minuten abkühlen lassen. Beseitigen Sie die Ursache der Überhitzung: Ist das Gerät (teilweise) abgedeckt? Steht es zu dicht an einer Wand oder einem anderen Hindernis, wodurch es nicht genügend Luft ansaugen oder ausblasen kann?

Danach können Sie das Gerät wieder in Betrieb nehmen. Achten Sie in der ersten halben Stunde darauf, ob es ordentlich funktioniert und keine Störungen oder Abweichungen auftreten. Weist das Gerät Abweichungen auf oder kommt es wieder zur Überhitzung, ohne dass Sie eine Ursache dafür finden können, dann wenden Sie sich bitte zur Kontrolle/Reparatur an Ihren Lieferanten oder an einen Elektriker.

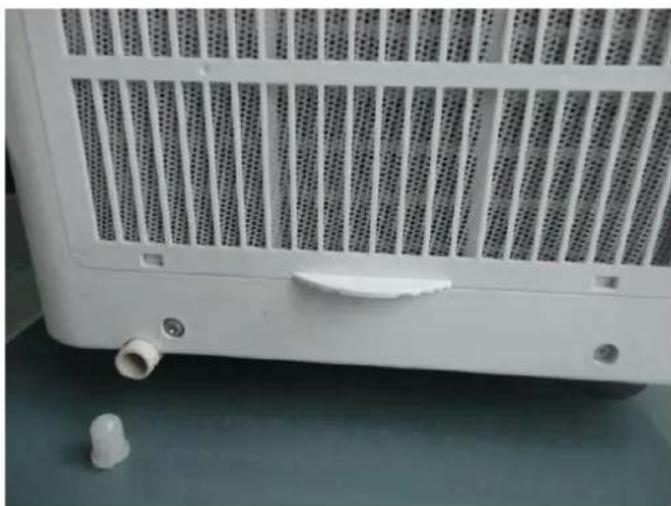

Wasserableitung

Während des Kühlens entzieht das Gerät der Luft Wasser. Dies verdunstet größtenteils wieder, doch eventuell überschüssiges Wasser wird im Wassertank gesammelt. Wenn dieser voll ist, stoppen der Kompressor und der Motor automatisch und leuchtet die Lampe „Wassertank voll“ (W.F.) auf. Schalten Sie in diesem Fall das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Entleeren Sie den Wassertank, indem Sie die Kappe vom Wasserablasspunkt nehmen und den Tank in den Abfluss oder in einen Behälter ausgießen. Vergessen Sie danach nicht, die Kappe wieder auf den Ablasspunkt zu setzen. Danach können Sie die Klimaanlage wieder in Betrieb nehmen.

Beim Entfeuchten wird der Luft viel Wasser entzogen. Darum müssen Sie beim Entfeuchten einen Schlauch an den Wasserablasspunkt anschließen und diesen zu einem niedriger gelegenen Abfluss leiten (kontinuierliche Entwässerung).

REINIGUNG UND WARTUNG

Hinweis! Vor Reinigungs- oder Wartungsarbeiten an der Klimaanlage müssen Sie das Gerät ausschalten und den Stecker ziehen! Damit die Klimaanlage in gutem Zustand bleibt, muss sie regelmäßig gereinigt werden!

Reinigung des Gehäuses

Wischen Sie das Gerät mit einem weichen feuchten Tuch ab.

Verwenden Sie keine aggressiven Reinigungsmittel, Benzin, Waschmittel, chemisch imprägnierten Tücher oder anderen Reinigungslösungen. Diese können das Gehäuse beschädigen. Spritzen Sie das Gerät nie ab und sorgen Sie dafür, dass kein Wasser in das Gerät kommt! Trocknen Sie das Gerät mit einem weichen Tuch ab.

Reinigung der Filter

Reinigen Sie die Filter alle zwei Wochen – eine Klimaanlage mit verschmutzten Filtern funktioniert nicht richtig. Die 4 Filter befinden sich hinter den Lufteinlassgittern an der Seite und Rückseite. Sie können diese Gitter einfach öffnen und die Filter herausnehmen. Nehmen Sie einen Staubsauger oder klopfen Sie leicht auf den Filter, um losen Staub und Schmutz zu entfernen. Spülen Sie die Filter danach in lauwarmem Wasser aus, welches eventuell mit einem milden, neutralen Reinigungsmittel versetzt ist. Lassen Sie die Filter komplett im Schatten trocknen, bevor Sie sie wieder einsetzen. Achtung: Die Klimaanlage nie ohne Filter einschalten!

Saisonende-Reinigung

Wenn das Gerät für längere Zeit verstaut werden soll, ergreifen Sie zunächst folgende Maßnahmen.

• Entfernen Sie das gesamte Kondenswasser. Lassen Sie das Gerät einige Stunden in der Lüftungsfunktion laufen, bis die Klimaanlage im Inneren völlig trocken ist.
• Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.
• Reinigen Sie die Filter und setzen Sie sie wieder ein oder ersetzen Sie sie.
• Drehen Sie den Ablaßschlauch vom Gerät, um Beschädigungen vorzubeugen.
• Verpacken Sie die Klimaanlage nach Möglichkeit in der Originalverpackung und verstauen Sie sie an einem trockenen Ort. Legen Sie keine schweren Gegenstände auf das Gerät.

PROBLEMBEHEBUNG

Das Gerät startet nicht, wenn ich den AN/AUS-Knopf drücke.

• Ist der Stecker eingesteckt?
• Ist der Erdschlußschalter eingeschaltet? Keine Stromstörung?
• Ist der Wassertank voll? Leeren Sie ihn.
• Die Zimmertemperatur liegt unter der eingestellten Temperatur. – Passen Sie die eingestellte Temperatur an.

Das Gerät scheint wenig zu bewirken.

• Messen Sie die Ausblastemperatur. Diese muss ± 10 °C kühler sein als die Zimmertemperatur.
• Gibt es direktes Sonnenlicht? Schließen Sie die Gardinen.
• Sind Fenster/Türen geöffnet? Schließen Sie sie.
• Sind zu viele Menschen im Raum? Diese erzeugen Wärme!
• Ist der Raum zu groß?
• Steht etwas im Raum, das (viel) Wärme erzeugt? Schalten Sie es aus oder entfernen Sie es.
• Ist der Filter staubig oder mit Schmutz bedeckt? Reinigen Sie ihn.

- Ist der (Schlauch an) Lufteinlass oder Luftauslass blockiert? Sorgen Sie für einen ungehinderten Luftstrom.

Das Gerät macht Krach.

• Ist der Untergrund unter dem Gerät fest, eben und horizontal?
• Das fließende Kältemittel in dem Gerät macht auch etwas Geräusche. Das ist normal.

Das Gerät schaltet sich selbst aus.

- Möglicherweise wurde es vom Überhitzungsschutz abgeschaltet. Siehe unter „Sicherheit“.

Fehlermeldung Code E0

- Der Temperatursensor ist defekt. Lassen Sie ihn ersetzen. Das Gerät funktioniert auch ohne Temperatureinstellung.

Fehlermeldung Code E2

- Der Wassertank ist voll. Schalten Sie das Gerät aus und leeren Sie den Tank manuell. Schalten Sie es daraufhin wieder ein.

VERSUCHEN SIE NIE SELBST, DAS GERÄT ZU REPARIEREN!

Wenn das Gerät eines Tages endgültig den Geist aufgibt, darf es nicht zum Restmüll. Für solche Abfälle gibt es gesonderte Sammelstellen. Fragen Sie in Ihrer Stadt/Gemeinde nach, wie dies bei Ihnen geregelt ist.

CE-KONFORMITÄTSERKLÁRUNG

Hiermit erklärt Euromac bv., Genemuiden-NL, dass die mobile Klimaanlage/Luftentfeuchter, Marke EUROM, Typ PAC12/14 der LVD-Richtlinie 2006/95/EG und der EMV-Richtlinie 2004/108/EG sowie folgenden Normen genügt:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18-03-2014

W.J. Bakker, Generaldirektor
