MANUALE UTENTE PAC 14 Euromac

Condizionatore/umidificatore MOBILE

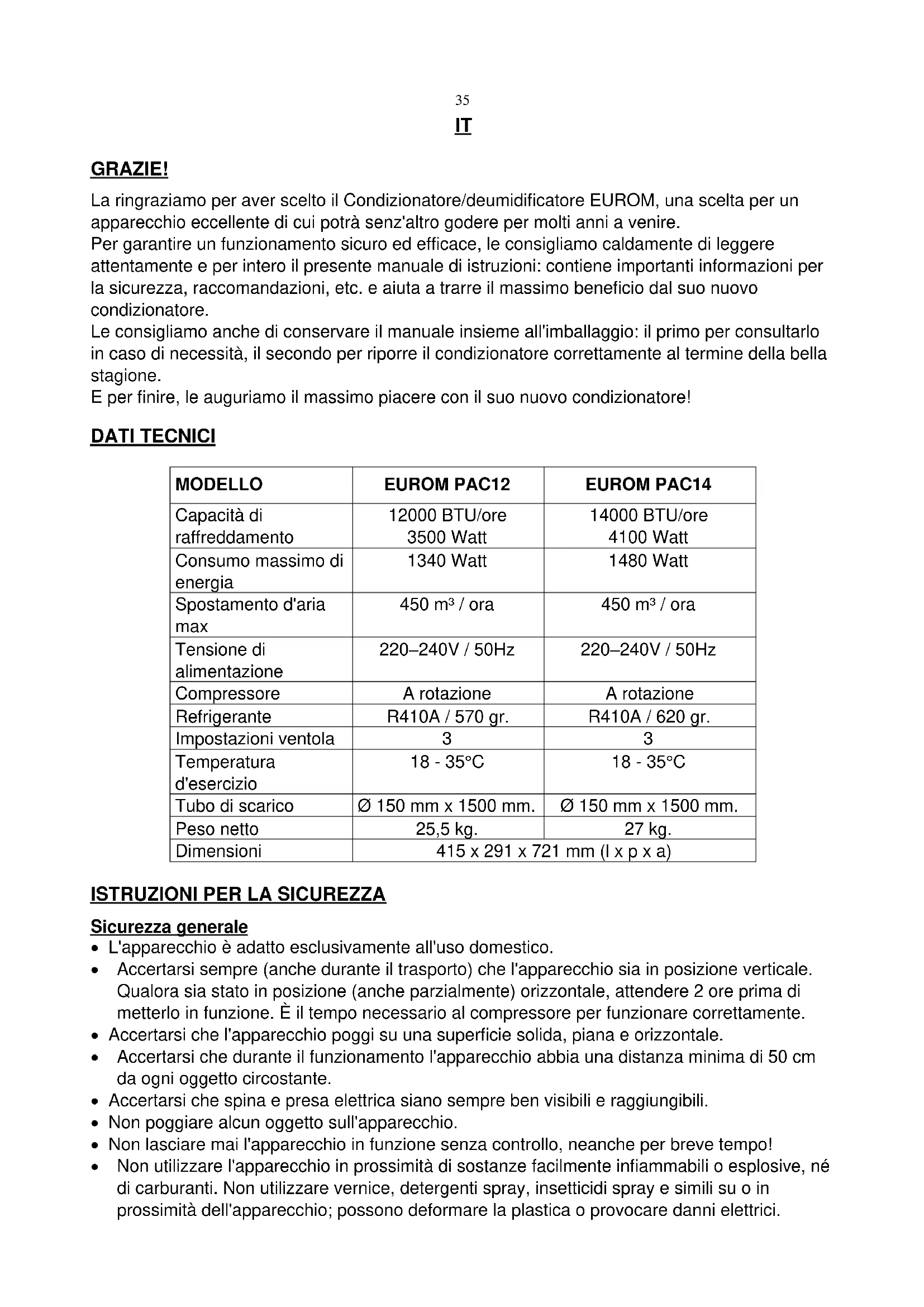

La ringraziamo per aver scelto il Condizionatore/deumidificatore EUROM, una scelta per un apparecchio eccellente di cui potrà senz'altro godere per molti anni a venire.

Per garantire un funzionamento sicuro ed efficace, le consigliamo caldamente di leggere attentamente e per intero il presente manuale di istruzioni: contiene importanti informazioni per la sicurezza, raccomandazioni, etc. e aiuta a trarre il massimo beneficio dal suo nuovo condizionatore.

Le consigliamo anche di conservare il manuale insieme all'imballaggio: il primo per consultarlo in caso di necessità, il secondo per riporre il condizionatore correttamente al termine della bella stagione.

E per finire, le auguriamo il massimo piacere con il suo nuovo condizionatore!

DATI TECNICI

MODELLO	EUROM PAC12	EUROM PAC14
Capacità di raffreddamento	12000 BTU/ore3500 Watt	14000 BTU/ore4100 Watt
Consumo massimo di energia	1340 Watt	1480 Watt
Spostamento d'aria max	450 m3 / ora	450 m3 / ora
Tensione di alimentazione	220–240V / 50Hz	220–240V / 50Hz
Compressore	A rotazione	A rotazione
Refrigerante	R410A / 570 gr.	R410A / 620 gr.
Impostazioni ventola	3	3
Temperatura d'esercizio	18 - 35°C	18 - 35°C
Tubo di scarico	∅ 150 mm x 1500 mm.	∅ 150 mm x 1500 mm.
Peso netto	25,5 kg.	27 kg.
Dimensioni	415 x 291 x 721 mm (l x p x a)

ISTRUZIONI PER LA SICUREZZA

Sicurezza generale

• L'apparecchio è adatto esclusivamente all'uso domestico.
• Accertarsi sempre (anche durante il trasporto) che l'apparecchio sia in posizione verticale. Qualora sia stato in posizione (anche parzialmente) orizzontale, attendere 2 ore prima di metterlo in funzione. È il tempo necessario al compressore per funzionare correttamente.

- Accertarsi che l'apparecchio poggi su una superficie solida, piana e orizzontale.

- Accertarsi che durante il funzionamento l'apparecchio abbia una distanza minima di 50 cm da ogni oggetto circostante.

- Accertarsi che spina e presa elettrica siano sempre ben visibili e raggiungibili.

• Non poggiare alcun oggetto sull'apparecchio.

- Non lasciare mai l'apparecchio in funzione senza controllo, neanche per breve tempo!

- Non utilizzare l'apparecchio in prossimità di sostanze facilmente infiammabili o esplosive, né di carburanti. Non utilizzare vernice, detergenti spray, insetticidi spray e simili su o in prossimità dell'apparecchio; possono deformare la plastica o provocare danni elettrici.

• Non ostruire, neanche parzialmente, le griglie per i flussi d'aria in entrata e in uscita. Non coprire l'apparecchio, pericolo di incendio!
• Non infilare dita o oggetti quali penne e simili nell'apparecchio attraverso le griglie e accertarsi di non bloccare la ventola.
• Tenere sotto controllo bambini, disabili e animali domestici quando l'apparecchio in funzione si trova in un ambiente.
• L'apparecchio non è adatto ad essere azionato da persone (compreso bambini) colpiti da disabilità fisica, sensoriale o psichica o con esperienza e conoscenza insufficiente dell'apparecchio, anche in presenza di controllo da parte di persona responsabile della loro sicurezza o che abbia fornito loro istruzioni.
• Evitare che i bambini tocchino l'apparecchio.

Sicurezza elettrica

- L'apparecchio è adatto esclusivamente per l'uso in ambienti interni.

- Utilizzare esclusivamente la spina montata in fabbrica e nessun'altra forma di collegamento!

- L'apparecchio deve essere collegato nel rispetto delle vigenti norme locali, regionali e nazionali.

- Prima dell'uso verificare che la presa che si intende utilizzare sia dotata di messa a terra, non presenti difetti e che la tensione coincida con quella indicata sull'etichetta identificativa dell'apparecchio. Eventuali danni provocati da tensione errata non sono coperti dalla garanzia.

- Quando l'apparecchio non viene utilizzato o durante le operazioni di pulizia o manutenzione o spostamento, spegnerlo prima, quindi estrarre la spina dalla presa elettrica. Muovere e/o spostare l'apparecchio sempre con cautela!

- Anche quando si mette in funzione l'apparecchio, inserire sempre prima la spina nella presa e solo dopo spostare l'interruttore di accensione su ON e utilizzare il pulsante di comando!

- Non utilizzare l'apparecchio in ambienti umidi o bagnati, né in prossimità di vasche, docce o piscine; non spruzzare acqua, olio o altro liquido su o nell'apparecchio.

- Evitare per quanto possibile di usare prolunghe elettriche. Qualora sia inevitabile, utilizzare un cavo di capacità adeguata (minimo 3 x 1,5 mm²) e tenerlo lontano dai percorsi di transito.

- Non spostare l'apparecchio tirandolo dal cavo elettrico e afferrare la spina se si intende estrarla dalla presa.

- Se il cavo elettrico, la spina o l'apparecchio stesso sono danneggiati o guasti o presentano problemi, non usarli o spegnere immediatamente l'apparecchio, quindi estrarre la spina dalla presa elettrica. Apparecchio, spina e/o cavo devono essere riparati/sostituiti da un tecnico o personale qualificato equivalente. Eventuali riparazioni eseguite da personale non competente fanno decadere la garanzia e possono provocare situazioni pericolose!

Per un'efficacia ottimale

• Non superare le dimensioni massime dell'ambiente indicate.
• Non posizionare l'apparecchio in prossimità di fonti di calore, né esporre alla luce solare diretta.
• Chiudere finestre e porte e tenere chiuse tende o persiane durante le ore più calde della giornata.
• Tenere puliti i filtri.
• Ridurre le impostazioni di temperatura e ventilazione quando l'ambiente ha raggiunto le condizioni desiderate.

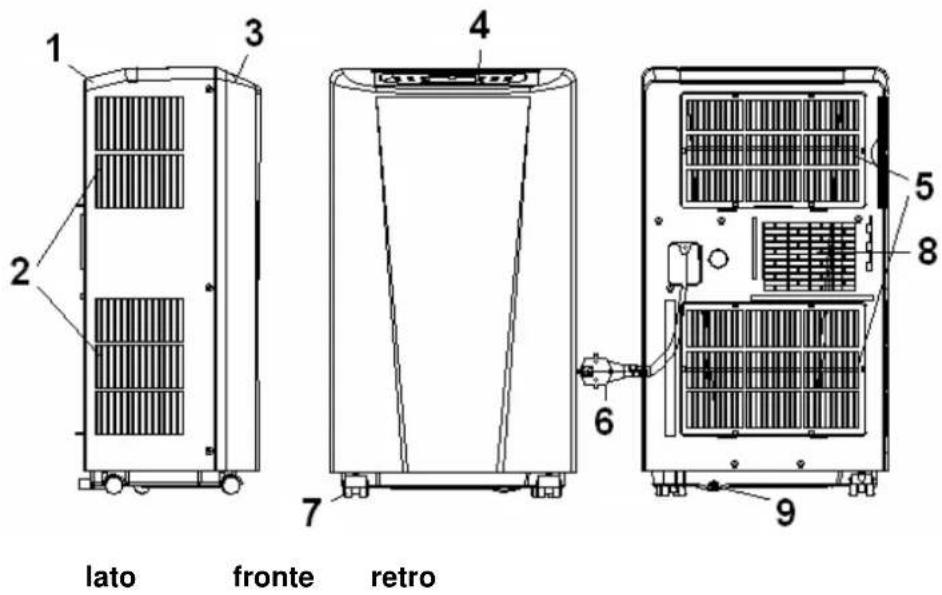

DESCRIZIONE

1 2 3 4 5 6 7 8 9 lato fronte retro

1 – pannello posteriore
2 – ingresso aria
3 – pannello anteriore
4 – pannello di comando (lato superiore)
5 – ingresso aria

6 – cavo elettrico con spina
7 - rotelle
8 – attacco tubo di scarico aria calda
9 – punto di spurgo acqua

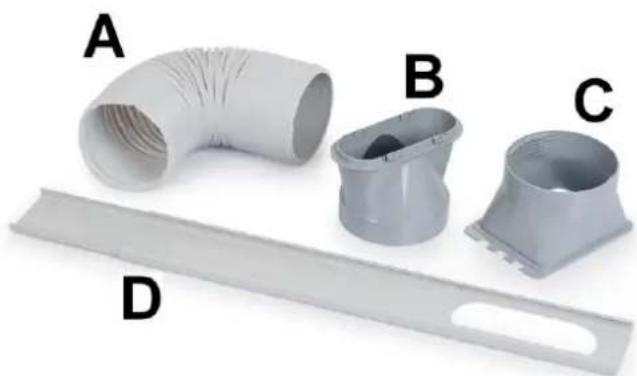

Accessori

A - Tubo di scarico aria calda
B - Raccordo barra per finestra
C - Raccordo aria condizionata
D - Barra per finestra

IN INSTALLAZIONE

Il PAC12 e PAC14 EUROM sono condizionatori/deumidificatori mobili che possono essere spostati di camera in camera.

• Rimuovere tutto il materiale di imballaggio facendo attenzione che l'apparecchio resti sempre in posizione verticale.
• Prima dell'uso, controllare che tutti gli accessori siano presenti e che apparecchio e accessori non presentino danni. Non utilizzare l'apparecchio danneggiato, ma rivolgersi al proprio rivenditore!
• Posizionare l'apparecchio su una superficie solida, piana, asciutta e orizzontale in prossimità di una presa elettrica e di una possibilità di scarico per l'aria calda, ad es. una finestra che

può essere aperta solo parzialmente. Accertarsi che l'apparecchio abbia su ogni lato almeno 50 cm di spazio libero e rispettare tutte le indicazioni delle istruzioni per la sicurezza.

- Per la funzione di deumidificazione collegare un tubo di scarico all'apposito punto di spurgo dell'acqua (9). Condurre quindi il tubo in un secchio o pozzetto. Il tubo non può essere in

salita! L'apparecchio è così pronto per l'uso.

- Per la funzione di raffreddamento non è necessario collegare il tubo di scarico dell'acqua. Posizionare la barra per finestre nell'apertura della finestra, vedi fig. La lunghezza della barra è regolabile da 67,5 a 123 cm.

- Avvitare il raccordo per il condizionatore su un'estremità e quello per la barra sull'altra estremità del tubo di scarico.

• Inserire il raccordo per il condizionatore nelle apposite fessure sul retro del condizionatore.

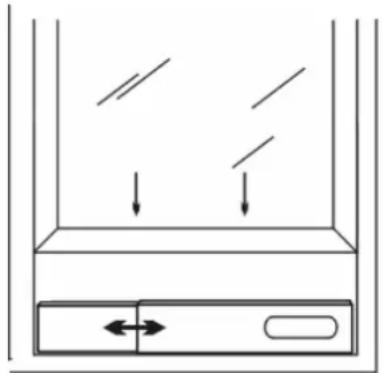

• Fissare l'altra estremità del tubo di scarico nell'apertura della barra per finestre, per condurre all'esterno l'aria calda da scaricare.
• Il tubo di scarico può anche essere appeso ad una finestra aperta senza l'apposita barra, ma questo metodo è meno efficace.
• Evitare che il tubo formi curve o piegature provocando l'accumulo di aria umida emessa, con conseguente possibilità di perdite, surriscaldamento o spegnimento del condizionatore.
• Attenzione! Non utilizzare il condizionatore prima di averlo installato secondo le precedenti istruzioni!
• Attenzione! Accertarsi che nell'apparecchio non possa penetrare acqua!
• Attenzione! La lunghezza del tubo di scarico è appositamente calcolata sulla potenza del condizionatore. Non sostituirlo né prolungarlo con altro tubo, perché potrebbe compromettere il corretto funzionamento del condizionatore. Il tubo può essere teso, ma per ottenere un'efficacia ottimale va tenuto alla lunghezza minima possibile.
  • Non dimenticare la prevenzione dei furti!

FUNZIONAMENTO

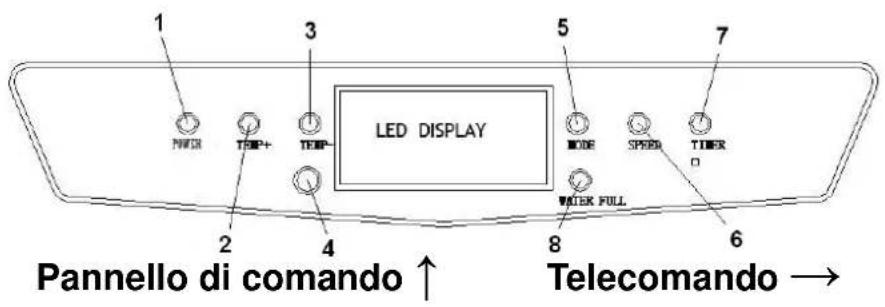

1 PANCH TEMP+ TEMP- LED DISPLAY 2 4 5 MODE SPEED TIMER WATER FULL 6 7 Pannello di comando ↑ Telecomando →

Pannello di comando e telecomando presentano fondamentalmente gli gli stessi pulsanti.

1 – Pulsante di accensione/spegnimento (POWER)
2 – Pulsante aumento temperatura
3 – Pulsante calo temperatura
4 – Ricevitore telecomando (solo su pannello di comando)
5 – Selettore di funzione
6 – Pulsante velocità ventola
7 – Pulsante del timer
8 – Spia serbatoio acqua pieno (solo su pannello di comando)
9 – Vano batterie (CR2025, 3V)

(solo su telecomando)

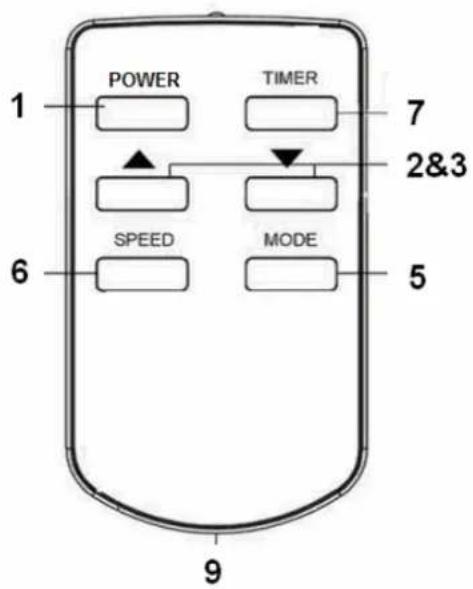

POWER TIMER 1 7 2&3 SPEED MODE 6 5 9

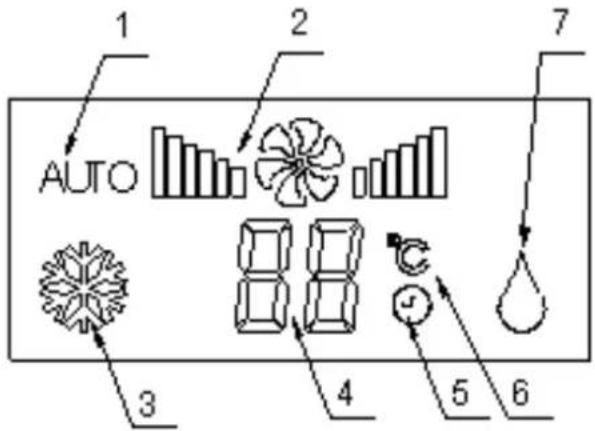

Il pannello di comando ha inoltre un display (LED) che mostra i valori impostati:

1 AUTO 2 7 3 4 5 6

1- funzionamento automatico
2 - velocità ventola
3 - raffreddamento
4 - temperatura/tempo impostati
5 - timer attivato
6 - temperatura in °C
7 - deumidificazione

Prima di mettere in funzione l'apparecchio, verificare che:

• sia installato nel rispetto delle indicazioni e istruzioni per la sicurezza
  • non presenti danni o guasti
• la presa elettrica che si desidera utilizzare sia della tensione riportata sulla targhetta identificativa (220-240V / 50Hz)
  • non vi siano altri apparecchi collegati alla stessa presa elettrica

Se tutto è a posto, inserire la spina nella presa elettrica. Premendo il tasto di accensione/spegnimento si mette in funzione l'apparecchio.

Mediante il selettore di funzione è possibile scegliere una specifica funzione: funzionamento automatico, raffreddamento e deumidificazione. Ad ogni pressione del pulsante la funzione cambia. Il display indica quale funzione è attiva. Se si seleziona raffreddamento o deumidificazione, attendere 3 minuti dopo l'accensione o lo spegnimento prima di riaccendere o spegnere l'apparecchio. È il tempo necessario al compressore per ripristinarsi.

Raffreddamento automatico

Premere il selettore di funzione finché sul display non compare la relativa icona.

Il dispositivo cercherà di mantenere la temperatura a 23°C con consumo energetico limitato: deumidificando fino ai 26°C, raffreddando sopra ai 26°C.

Raffreddamento

Premere il selettore di funzione finché sul display non compare la relativa icona.
Premere i pulsanti di regolazione della temperatura ▲o ▼ per impostare la temperatura desiderata (da 16°C a 31°C).
Premere il pulsante velocità ventola per selezionare la velocità di ventilazione desiderata.

Deumidificazione

Premere il selettore di funzione finché sul display non compare la relativa icona. Verificare prima che il tubo di scarico dell'acqua sia collegato, vedi pag. 6!
Mediante i pulsanti di regolazione della temperatura ▲o ▼ impostare la temperatura della camera a 2 gradi meno della temperatura effettiva (16°C - 31°C).
Impostare la velocità della ventola su bassa ("LOW").

Timer

Con il pulsante del Timer è possibile far partire o spegnere automaticamente il condizionatore trascorso un intervallo precedentemente impostato.

Avvio automatico Il condizionatore è spento. Premere il pulsante del timer e selezionare mediante i pulsanti di regolazione della temperatura il momento in cui si desidera far partire l'apparecchio: ad ogni pressione del pulsante "aumento temperatura" l'intervallo aumenta di un'ora, ad ogni pressione del "calo temperatura" è ridotto di un'ora. Se sul display è indicato ad es. 5 ore, il condizionatore si azionerà trascorse 5 ore.

Spegnimento automatico Il condizionatore è acceso. Premere il pulsante del timer e selezionare con i pulsanti di regolazione della temperatura il momento in cui si desidera che l'apparecchio si spenga; ad ogni pressione del pulsante "aumento temperatura" l'intervallo aumenta di un'ora, ad ogni pressione del pulsante "calo temperatura" è ridotto di un'ora. Se sul display è indicato ad es. 2 ore, il condizionatore si spegnerà trascorse 2 ore. Il timer può essere impostato da 1 a 24 ore.

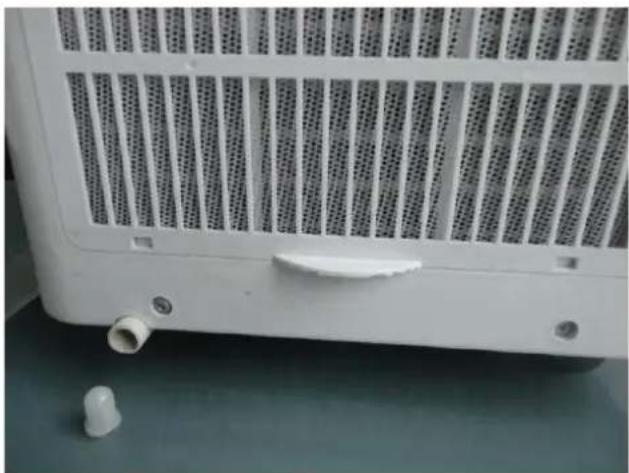

Scarico acqua

Durante il raffreddamento l'apparecchio sottrae acqua all'aria. L'acqua evapora per la maggior parte, ma eventuale quantità in eccesso si raccoglie nell'apposito serbatoio. Quando è pieno, il compressore ed il motore si fermano automaticamente e la spia "serbatoio acqua pieno" si accende.

Spegnere in questo caso il condizionatore ed estrarre la spina dalla presa elettrica. Per svuotare il serbatoio dell'acqua, estrarre il tappino dal punto di spurgo (vedi figura) e far defluire l'acqua in un pozzetto o raccoglierla in un catino o simile. Non dimenticare di rimettere a posto il tappino al termine dell'operazione!

Sarà quindi possibile rimettere in funzione il condizionatore.

Nella funzione di deumidificazione viene sottratta più acqua all'aria. Per questo durante questa funzione è necessario collegare un tubo al punto di spurgo e far defluire l'acqua verso uno scarico (posizionato più in basso).

Sicurezza

Il PAC12&14 è dotato di protezione dal surriscaldamento che spegne l'apparecchio qualora si surriscaldi. Nel caso ciò accada, estrarre la spina dalla presa elettrica e lasciar raffreddare il PAC12&14 per almeno 30 minuti. Eliminare inoltre la causa del surriscaldamento: l'apparecchio non è (parzialmente) coperto? È troppo vicino ad una parete o altro ostacolo che impedisce che l'aria sia correttamente aspirata o espulsa?

Fatto ciò, è possibile rimettere l'apparecchio in funzione, ma tenerlo sotto controllo per i primi 30 minuti per monitorare che non si verifichino circostanze anomale. Qualora si presentino o si verifichi nuovamente il surriscaldamento senza alcuna causa evidente, rivolgersi al proprio rivenditore o ad un tecnico qualificato per controllo/riparazione.

PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire operazioni di pulizia o manutenzione sul condizionatore, spegnere sempre l'apparecchio ed estrarre la spina dalla presa elettrica! Per mantenere il condizionatore in condizioni ottimali è necessario pulirlo periodicamente.

Pulizia dell'esterno

Utilizzare un panno morbido e umido per spolverare l'esterno. Non utilizzare mai spray e accertarsi che non entri acqua nell'apparecchio! Non utilizzare detergenti aggressivi, benzene, detersivi, salviette impregnate di sostanze chimiche o altre soluzioni detergenti. Possono danneggiare il materiale esterno.

Asciugare quindi l'apparecchio con un panno asciutto.

Pulizia dei filtri

Pulire i filtri ogni due settimane; il condizionatore non funziona correttamente se i filtri sono sporchi. I 4 filtri si trovano dietro le griglie di ingresso dell'aria sul lato e sul retro. Le griglie possono essere facilmente aperte per estrarre i filtri. Usare un aspirapolvere o scuotere delicatamente il filtro per rimuovere polvere e sporco. Sciacquare quindi il filtro in acqua tiepida (non più calda di 40°C), eventualmente con un detergente neutro delicato. Lasciar asciugare bene i filtri all'ombra prima di rimontarli. Attenzione! Non azionare mai il condizionatore senza filtri!

Pulizia di fine stagione

Quando si ripone l'apparecchio per un periodo prolungato, seguire le seguenti indicazioni.

- Eliminare completamente l'acqua condensata. Far funzionare l'apparecchio con la sola ventola azionata per qualche ora, per far asciugare completamente il condizionatore all'interno.

Spegnere il condizionatore ed estrarre la spina dalla presa elettrica.

- Pulire i filtri e rimontarli o sostituirli.

- Svitare il tubo di scarico dall'apparecchio per prevenire danni.

- Riporre il condizionatore se possibile nell'imballaggio originale o in un sacco di plastica e conservarlo in un luogo asciutto. Non poggiare oggetti pesanti sull'apparecchio

RISOLUZIONE DEI PROBLEMI

L'apparecchio non parte premendo il pulsante di accensione/spegnimento

• La spina è inserita nella presa elettrica?
• L'interruttore differenziale è azionato? Guasto alla corrente?
• Il serbatoio dell'acqua è pieno? Svuotarlo.
• La temperatura ambiente è inferiore alla temperatura impostata; regolare la temperatura impostata.

L'apparecchio sembra funzionare poco

• Misurare la temperatura di emissione che deve essere ±10^ più fredda della temperatura della camera.
• Luce solare diretta? Chiudere le tende.
• Finestre e/o porte aperte? Chiuderle.
• Troppe persone nella camera? Producono calore!
• Ambiente troppo grande?
• Nell'ambiente c'è qualcosa che produce (molto) calore? Spegnerlo o rimuoverlo.
• Il filtro è pieno di polvere o coperto di sporco? Pulirlo.
• Ingresso o (tubo di) uscita dell'aria bloccato? Accertarsi che l'aria fluisca liberamente.

L'apparecchio genera rumore

• La superficie su cui poggia è solida, piana e orizzontale?
• Anche il refrigerante che gira nell'apparecchio produce rumore. È normale.

L'apparecchio si spegne da sé

- È possibile che si sia azionata la protezione dal surriscaldamento. Vedi paragrafo "Sicurezza".

Messaggio d'errore Codice E0

- Sensore temperatura guasto. Sostituirlo. L'apparecchio funziona anche senza impostazione della temperatura.

Messaggio d'errore Codice E2

- Serbatoio dell'acqua pieno. Spegnere l'apparecchio e svuotarlo manualmente. Quindi riaccenderlo.

NON TENTARE MAI DI RIPARARE DA SÈ L'APPARECCHIO!

Quando l'apparecchio è definitivamente fuori uso, non va smaltito nei comuni rifiuti. Per rifiuti simili esistono appositi punti di raccolta. Rivolgersi al proprio comune per informazioni.

DICHIARAZIONE DI CONFORMITÀ CE

Euromac bv., Genemuiden-NL dichiara che il condizionatore mobile, marchio EUROM, modello PAC12 e PAC14 è conforme alla direttiva sulla bassa tensione 2006/95/CE e alla direttiva sulla compatibilità elettromagnetica 2004/108/CE e soddisfa le seguenti norme:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18 marzo 2014

W.J. Bakker, Dir. Gen.
