MANUALE UTENTE PAC 12 Euromac

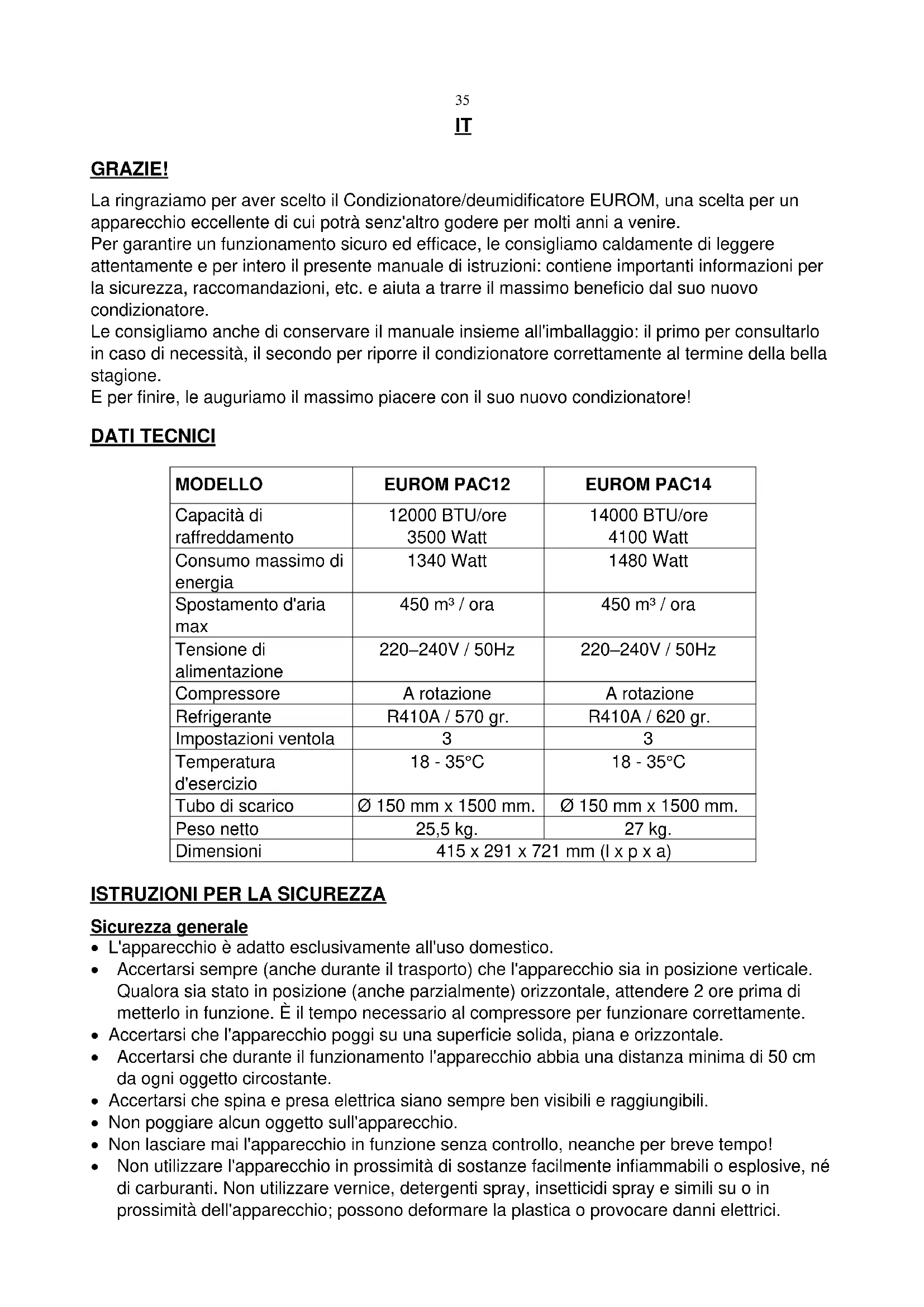

La ringraziamo per aver scelto il Condizionatore/deumidificatore EUROM, una scelta per un appearecchio eccellente di cui potr'ansezn'alto godere per molti anni a venire.

Per garantire un funzionamento sicuro ed efficace, le consiglio caldamente di leggere attendente e per intero il presente manuale di istruzioni: contiene importanti informazioni per la sicurezza, raccomandazioni, etc. e aiuta a trarre il massimo beneficio dal suo nuovo condizionatore.

Le consiglio sono ande di conservare il manuale insieme all'imballaggio: il primo per consultarlo in caso di necessità, il secondo per riporre il condizionatore correttamente al termine della bella stagione.

E per finire, le auguriamo il massimo piacere con il suo nuovo condizionatore!

DATI TECNICI

MODELLO	EUROM PAC12	EUROM PAC14
Capacità di raffreddamento	12000 BTU/ore 3500 Watt	14000 BTU/ore 4100 Watt
Consumo massimo di energia	1340 Watt	1480 Watt
Spostamento d'aria max	450 m³ / ora	450 m³ / ora
Tensione di alimentazione	220–240V / 50Hz	220–240V / 50Hz
Compressore	A rotazione	A rotazione
Refrigerante	R410A / 570 gr.	R410A / 620 gr.
Impostazioni ventilata	3	3
Temperatura d'esercizio	18 - 35°C	18 - 35°C
Tubo di scarico	Ø 150 mm x 1500 mm.	Ø 150 mm x 1500 mm.
Peso netto	25,5 kg.	27 kg.
Dimensioni	415 x 291 x 721 mm (I x p x a)

ISTRUZIONI PER LA SICUREZZA

Sicurezza generale

• L'apparecchio è adatto esclusivamente all'uso domestico.
• Accertarsi sempre (anche durante il trasporto) che l'apparecchio sia in posizione verticale. Qualora sua stato in posizione (anche parzialmente) orizzontale, attendere 2 ore prima di metterlo in funzione. è il tempo necessario al compressore per funzionare correttamente.
• Accertarsi che l'apparecchio poggi su una superficie solida, pianà e orizzontale.
• Accertarsi che durante il funzionamento l'apparecchio abbia una distanza minima di 50 cm da agli oggetto circostante.
• Accertarsi che spina e presa elettrica siano sempre ben visibili e raggiungibili.
  Non pogiare alcun oggetto sull'apparecchio.
  Non lasciare mai l'apparecchio in funzione senza controlo, neanche per breve tempo!
• Non utilizzato l'apparecchio in prossità di sostanze disponibile inflammabili o esplosive, né di carburanti. Non utilizzato vernice, detergenti spray, insetticidi spray e simili su o in prossità dell'apparecchio; possono deformare la plastica o provocare danni elettrici.

Non ostruire, neanche parzialmente, le griglie per i flussi d'aria in entrata e in uscita. Non coprire l'apparecchio, pericolo di incendio!
Non infrilare dit a oggetti quali penne e simili nell'apparecchio attraverso le griglie e accertarsi di non bloccare la ventola.
- Tenere sotto controlo bambini, disabili e animali domestici quando l'apparecchio in funzioni si trova in un ambiente.
- L'apparecchio non è adatto ad essere azionato da persona (compreso bambini) colpiti da disabilità fisica, sensoriale o psichica o con esperienza e conoscenza insufficiente dell'apparecchio,anche in presenza di controllo da parte di persona responsabile della loro sicurezza o che abbia fornito loro istruzioni.
- Evitare che i bambini tocchino l'apparecchio.

Sicurezza elettrica

• L'apparecchio è adatto esclusivamente per l'uso in ambienti interni.
  Utilizzare esclusivamente la spina montata in fabbrica e nessun'altra forma di collegamento!
• L'apparecchio deve essere collegato nel rispetto delle vigenti norme locali, regionali e nazionali.
• Prima dell'uso verificare che la presa che si intende utilizzato sia dotata di messa a terra, non presenti difetti e che la tensione coincide con那一 indica sull'etichetta identificativa dell'apparecchio. Eventuali danni provocati da tensione errata non sono coperti alla garanzia.
• Quando l'apparecchio non viene utilizzato o durante le operazioni di pulizia o manutenzione o spostamento, spegnerlo prima, quando estrarre la spina alla presa elettrica. Muoverere e/o spostare l'apparecchio sempre con cautela!
• Anche quando si mette in funzione l'apparecchio, inseire sempre prima la spina nella presa e solo dopo spostare l'interruttore di accensione su ON e utilizzato il pulsante di lavoro!
• Non utilizzato l'apparecchio in ambienti umidi o bagnati, né in prossimità di vasche, docce o piscine; non spruzzare acqua, olio o altri liquido su o nelle'apparecchio.
• Evitare per quanto possibile di usare prolonghe elettriche. Qualora sia inevitabile, utilizzato un cavo di capacité adeguata (minimo 3 × 1,5 ~mm^2 ) e tenerlo lontano dai percorsi di transito.
  Non spostare l'apparecchio tirandolo dal cavo elettrico e afferrare la spina se si intende estrarla alla presa.
• Se il cavo elettrico, la spina o l'apparecchio stesso sono danneggiati o guasti o presentano problemi, non usarli o spegnere immediatamente l'apparecchio, quindi estrarrre la spina alla presa elettrica. Apparecchio, spina e/o cavo devono essere riparati/sostituiti da un technician o personale qualificato equivalente. Eventuali riparazioni eseguite da personale non competente fanno decadere la garanzia e possono provocare situazioni pericolose!

Per un'efficacia ottimale

• Non superare le dimensioni massime dell'ambiente indicate.
  Non posizionare l'apparecchio in prossimità di fonti di calore, né esporre alla luce solare diretta.
• Chiudere finestre e porte e tenere chiuse tende o persiane durante le ore più calde della giornata.
• Tenere puliti i filtri.
• Ridurre le impostazioni di temperatura e ventilazione quando l'ambiente ha raggiunto le condizioni desiderate.

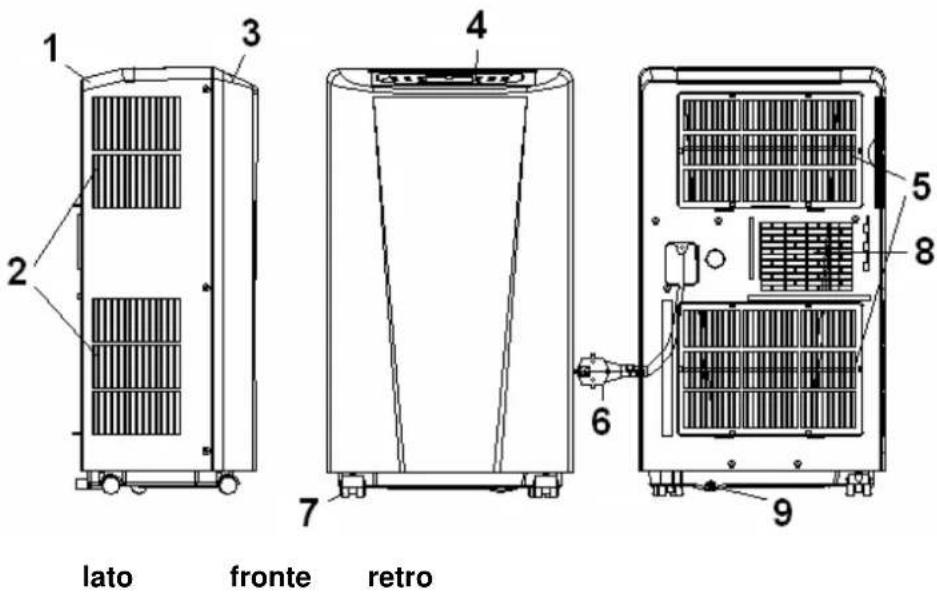

DESCRIZIONE

1 - pannello posteriore
2 - ingresso aria
3 - pannello anteriore
4 - pannello di commando (lato superiore)
5 - ingresso aria

6 - cavo elettrico con spina
7-rotelle
8 - attacco tubo di scarico aria calda
9 - punto di spurgo acqua

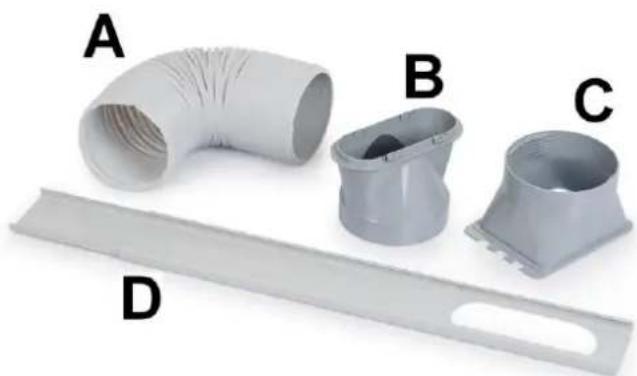

Accessor

A-Tubo di scarico aria calda
B - Raccordo barra per finestra
C - Raccordo aria condizionata
D - Barra per finestra

IN INSTALLAZIONE

Il PAC12 e PAC14 EUROM sono condizionatori/deumidificatori mobili che possono essere spostati di camera in camera.

• Rimuovere tutto il materiale di imballaggio facendo attenzione che l'apparecchio resti sempre in posizione verticale.
• Prima dell'uso, controllare che tutti gli accessori siano presenti e che apparecchio e accessori non presentino danni. Non utilizzato l'apparecchio danneggiato, ma rivolgersi al proprio rivenditore!
• Posizione are l'apparecchio su una superficie solida, piana, asciutta e orizzontale in prossimità di una presa elettrica e di una possibilità di scarico per l'aria calda, ad es. una finestra che

può essere aperta solo parzialmente. Accertarsi che l'apparecchio abbia su agli长期以来 almeno 50 cm di spazio libero e rispetto delle includazioni delle istruzioni per la sicurezza.

• Per la funzione di deumidificazione collegare un tubo di scarico all'apposto punto di spurgo dell'acqua (9). Condurre quando il tubo in un secchio o pozzetto. Il tubo non può in

salita! L'apparecchio è casi pronto per l'uso.

• Per la funzione di raffreddamento non è necessario collegare il tubo di scarico dell'acqua. Posizione are la barra per finestre nell'apertura della finestra, vedi fig. La lunghezza della barra è regolabile da 67,5 a 123 cm.

• Avvitare il raccordo per il condizionatore su un'estremità e

quello per la barra sull'altra estremità del tubo di scarico.

• Inserire il raccordo per il condizionatore nelle apposite fissure sul retro del condizionatore.

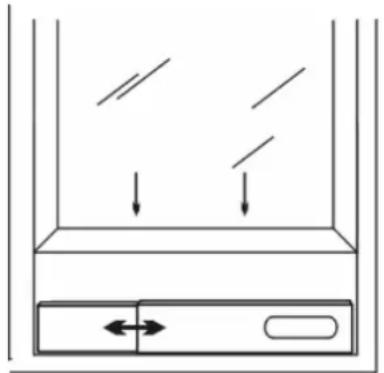

• Fissare l'altra estremità del tubo di scarico nell'apertura della barra per finestre, per condurre all'esterno l'aria calda da scaricare.
  Il tubo di scarico più agli è appeso ad una finestra aperta sulla l'apposita barra, ma quello metodè è meno efficace.
• Evitare che il tubo formi curve o piegature provocando l'accumulo di aria umida emessa, con seguente possibilità di perdite, surriscaldamento o spegnimento del condizionatore.
• Attenzione! Non utilizzato il condizionatore prima di averlo installato secondo le precedenti istruzioni!
• Attenzione! Accertarsi che nell'apparecchio non possa penetrare acqua!
• Attenzione! La lunghezza del tubo di scarico è appositamente calculata sulla potenza del condizionatore. Non sostituirlo né prolongarlo con altri tubo, perché potrebbe promiettere il corretto funzionamento del condizionatore. Il tubo può essere teso, ma per ottenere un'efficacia ottimale va tenuto alla lunghezza minima possibile.
  Non dimenticare la prevenzione dei furti!

FUNZIONAMENTO

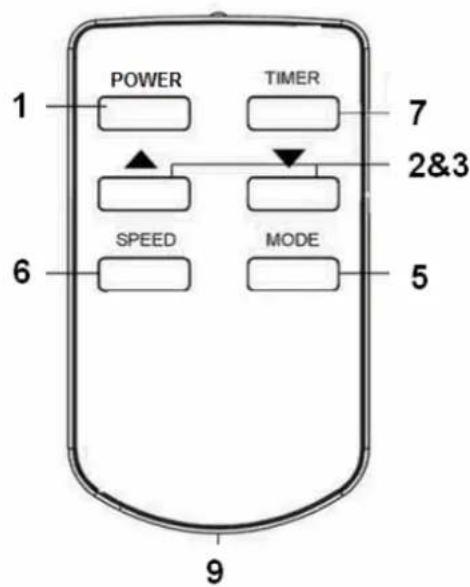

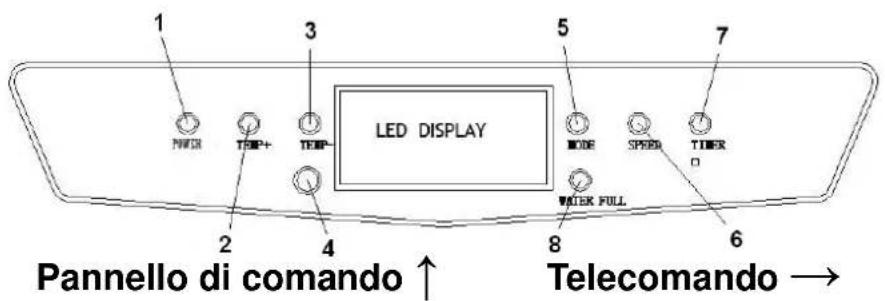

Pannello di lavoro e telecomando presentano fondamentalemente gli gli stessi pulsanti.

1 - Pulsante di accensione/spegnimento (POWER)
2 - Pulsante aumento temperature
3 - Pulsante calo temperatura
4 - Ricevitore telecomando (solo su pannello di lavoro)
5 - Selettore di funzione
6 - Pulsante velocità ventola
7 - Pulsante del timer
8 - Spia serbatoio acqua pieno (solo su pannello di comando)
9 - Vano batterie (CR2025, 3V) (solo su telecomando)

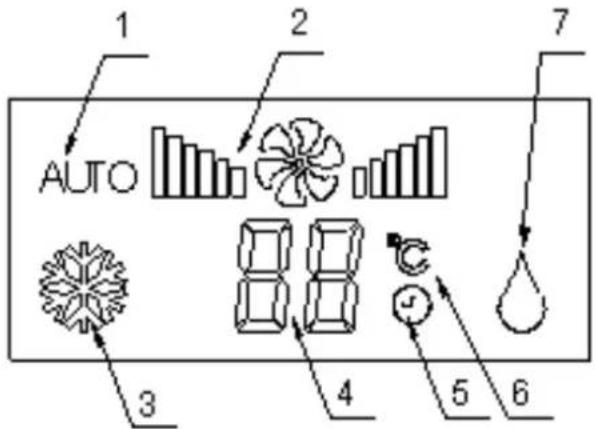

Il pannello di lavoro ha inoltre un display (LED) che mystra i valori impostati:

1- funzionamento automatico
2 - velocità ventola
3 - raffreddamento
4 - temperatura/tempo impostati
5 - timer attivato
6 - temperatura in ^ C
7 - deumidificazione

Prima diMETTERE in funzione l'apparecchio, verificare che:

• sia installato nel rispetto delle indicazioni e istruzioni per la sicurezza
  non presenti danni o quasti
• la presa elettrica che si desidera utilizzato sua della tensione riportata sulla targhetta identificativa (220-240V / 50Hz)
  non vi siano altri appearecchi collegati alla stessa presa elettrica

Se tutto è aippo, inseire la spina nella presa elettrica. Premendo il tasting di accensione/spegnimento si mette in funzione l'apparecchio.

Mediante il selettore di funzione è possibile scegliere una specifica funzione: funzionamento automatico, raffreddamento e deumidificazione. Ad agli pressione del pulsante la funzione cambia. Il display indica quale funzione è attiva. Se si selezione raffreddamento o deumidificazione, attendere 3 minuti dopo l'accensiono o lo spegnimento prima di riaccendere o spagnere l'apparecchio. è il tempo necessario al compressore per ripristinarsi.

Raffreddamento automatico

Premere il selettore di funzione finché sul display non compare la relativa icona.

Il disposativo cerchera di mantenere la temperature a 23^ con consumo energetico limitato: deumidificando fino ai 26^ , raffreddando sopra ai 26^ .

Raffreddamento

Premere il selettore di funzione finché sul display non compare la relativa icona.
Premere i pulsanti di regolazione della temperatura o per impostare la temperatura desiderata (da 16^ a 31^ ).
Premere il pulsante velocità ventola per selezionare la velocità di ventilazione desiderata.

Deumidificazione

Premere il selettore di funzione finché sul display non compare la relativa icona. Verificare prima che il tubo di scarico dell'acqua sia collegato, vedi pag. 6!
Mediente i pulsanti di regolazione della temperatura ▲o▼ impostare la temperatura della camera a 2 gradi meno della temperatura effettiva (16°C - 31°C).
Impostare la velocità della ventola su bassa ("LOW").

Timer

Con il pulsante del Timer è possible far partire o spegnere automaticamente il condizionatore. trascorso un intervallo precedentemente impostato.

Avvio automatico Il condizionatore è spento. Premere il pulsante del timer e selezionale mediante i pulsanti di regolazione della temperatura il momento in cui si desidera far partire l'apparecchio: ad agli pressione del pulsante "aumento temperatura" l'intervalto allaumenta di un'ora, ad agli pressione del "calo temperatura" è ridotto di un'ora. Se sul display è indicato ad es, 5 ore, il condizionatore si azionera trascore 5 ore.

Spegnimento automatico Il condizionatore è accesso. Premere il pulsante del timer e selezionale con i pulsanti di regolazione della temperatura il momento in cui si desidera che l'apparecchio si spenga; ad agli pressione del pulsante "aumento temperatura" l'intervaldo alla un'ora, ad agli pressione del pulsante "calo temperatura" è ridotto di un'ora. Se sul display è indicato ad es. 2 ore, il condizionatore si spegnerà trascorse 2 ore. Il timer può essere impostato da 1 a 24 ore.

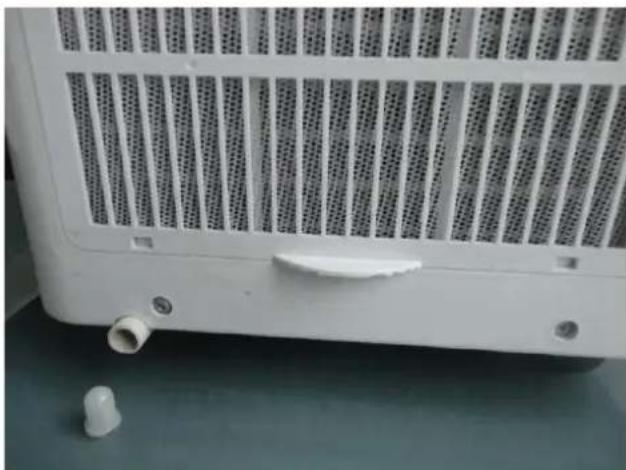

Scarico acqua

Durante il raffreddamento l'apparecchio sottrae acqua all'aria. L'acqua evapora per la maggion parte, ma eventuale quantità in eccesso si raccoglie nell'apposto serbatoio. Quando è pieno, il

compressore ed il motore si fermano automaticamente e la spia "serbatoio acqua pieno" si accende.

Spagnere in quello caso il condizionatore ed estrarre la spina alla presa elettrica. Per svuotare il serbatoio dell'acqua, estrarre il tappino dal punto di spurgo (vedi figura) e far defluire l'acqua in un pozzetto o raccoglierla in un catino o simile. Non dimenticare di rimettere aippo il tappino al termine dell'operazione!

Sara quindi possibile rimettere in funzione il condizionatore.

Nella funzione di deumidificazione viene sottratta più acqua all'aria. Per quello durante cette funzione è necessario collegare un tubo al punto di spurgo e far defluire l'acqua verso uno scarico (posizionato più in basso).

Sicurezza

Il PAC12&14 è dotato di protezione dal surriscaldamento che spegne l'apparecchio qualora si surriscaldi. Nel caso ciò accada, estrarre la spina alla presa elettrica e lasciar raffreddare il PAC12&14 per almeno 30 minuti. Eliminare inoltre la causa del surriscaldamento: l'apparecchio non è (parzialmente) coperto? è troppo vicino ad una parete o altri ostacolo che impedisce che l'aria sia correttamente aspirata o espulsa?

Fatto ciò, è possibile rimettere l'apparecchio in funzione, ma tenerlo sotto controlo per i primi 30 minuti per monitorare che non si verifichino circostanze anomale. Qualora si presentino o si verificchi nuovamente il surriscaldamento alla alcuna causa evidente, rivolgersi al proprio rivenditore o ad un techniciano qualificato per controlo/riparazione.

PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire operazioni di pulizia o manutenzione sul condizionatore, spegnere sempre l'apparecchio ed estrarre la spina dalla presa elettrica! Per Maintainere il condizionatore in condizioni ottimali è necessario pulirlo periodicamente.

Pulizia dell'esterno

Utilizzare un panno morbido e umido per spolverare l'esterno. Non utilizzato mai spray e accertarsi che non entri acqua nell'apparecchio! Non utilizzato detergenti aggressivi, benzene, detersivi, salviette impregnate di sostanze chimiche o altre soluzioni detergenti. Possono danneggiare il materiale esterno.

Asciugare quindi l'apparecchio con un panno asciutto.

Pulizia dei filtri

Pulire i filtri agli due settimane; il condizionatore non funziona correttamente se i filtri sono sporchi. I 4 filtri si trovano dietro le griglie di ingresso dell'aria sul lato e sul retro. Le griglie possono essere facilemente aperte per estrarre i filtri. Usare un aspirapolvere o scuotere delicatamente il filtro per rimuovere polvere e sporco. Sciacquare quindi il filtro in acqua tiepida (non più calda di 40^ ), eventualmente con un detergente neutro delicato. Lasciar asciugare bene i filtri all'ombra prima di rimontarli. Attenzione! Non azionare mai il condizionatore alla negli filtri!

Pulizia di fine stagione

Quando si ripone l'apparecchio per un periodo prolongato, seguire le seguentiindicazioni.

• Eliminare completeness l'acqua condensata. Far funzionare l'apparecchio con la sola ventola azionata per quale ora, per far asciugare completeness il condizionatore all'interno.
  Spagnere il condizionatore ed estrarre la spina alla presa elettrica.
• Pulire i filtri erimontarli o sostituirli.
• Svitare il tubo di scarico dall'apparecchio per prevenir danni.
• Riporre il condizionatore se possibile nell'imballaggio originale o in un sacco di plastica e conservarlo in un luogo asciutto. Non pogiare oggetti pesanti sull'apparecchio

RISOLUZIONE DEI PROBLEMI

L'apparecchio non parte premendo il pulsante di accensione/spegnimento

• La spina è inserita nella presa elettrica?
• L'interruttore differenziale è azionato? Guasto alla corrente?
  Il serbatoio dell'acqua è pieno? Svuotarlo.
• La temperature ambiente è inferiore alla temperature impostata; regolare la temperature impostata.

L'apparecchio sembra funzionare molto

• Misurare la temperature di emissione che deve essere ± 10^ più fredda della temperatura della camera.
• Luce solare diretta? Chiudere le tende.
• Finestre e/o porte aperte? Chiuderle.
• Trophe persone nella camera? Producono calore!
• Ambiente troppo grande?
• Nell'ambiente c'é qualcosa che produce (molto) calore? Spegnerlo o rimuoverlo.
• Il fatto è pieno di polvere o coperto di sporco? Pulirlo.
• Ingresso o (tubo di) uscita dell'aria bloccato? Accertarsi che l'aria fluisca liberamente.

L'apparecchio genera rumore

• La superficie su cui poggia è solida, pianà e orizzontale?
• Anche il refrigerante che gira nell'apparecchio produce rumore. Énormale.

L'apparecchio si spegne da se

• É possibile che si sia azionata la protezione dal surriscaldamento. Vedi paragrafo "Sicurezza".

Messaggio d'erreore Codice E0

• Sensore temperatura guasto. Sostituirlo. L'apparecchio funzionaanche senza impostazione della temperatura.

Messaggio d'errore Codice E2

• Serbatoio dell'acqua pieno. Spagnere l'apparecchio e svuotarlo manualmente. Quindi riaccenderlo.

NON TENTARE MAI DI RIPARARE DA SÉ L'APPARECCHIO!

Quando l'apparecchio è definitivement fuori uso, non va smaltito nei comuni rifiuti. Per rifiuti simili esistono appositi puncti di raccolta. Rivolgersi al proprio comune per informazioni.

DICHIARAZIONE DI CONFORMITA CE

Euromac bv., Genemuiden-NL dichiara che il condizionatore mobile, marchio EUROM, modello PAC12 e PAC14 è conforme alla direttiva sulla bassa tensione 2006/95/CE e alla direttiva sulla compatibilità elettromagnetica 2004/108/CE e soddisfa le seguenti norme:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18 marzo 2014

W.J. Bakker, Dir. Gen.
