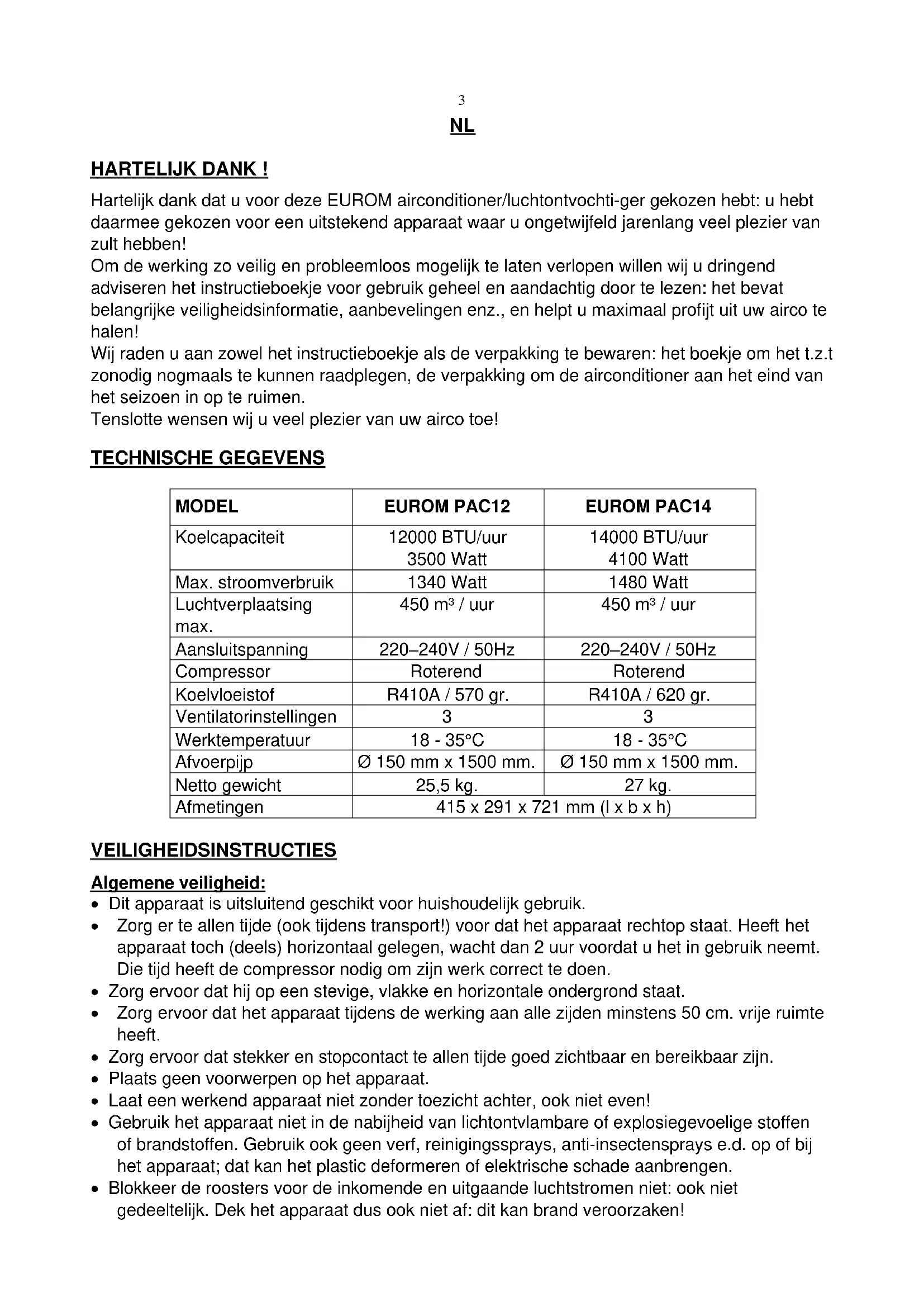

GEBRUIKSAANWIJZING PAC 12 Euromac

Hartelijk dank dat u voor每次都 EUROM airconditioner/luchtontvochi-ger gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Om de werkung zo verig in problemoos mogelijk te latent verlopen wollen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijtuit uw airco te halen!

Wij raden u aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t zonodig nogmaals te konnen raadplegen, de verpakking om de airconditioner aan het eind van het seizoen in op te ruimen.

Tenslotte wensen wij u veel plezier van uw airco toe!

TECHNISCHE GEGEVENS

MODEL	EUROM PAC12	EUROM PAC14
Koelcapaciteit	12000 BTU/uur3500 Watt	14000 BTU/uur4100 Watt
Max. stroomverbruik	1340 Watt	1480 Watt
Luchtverplaatsingmax.	450 m³ /uur	450 m³ /uur
Aansluitspanning	220–240V / 50Hz	220–240V / 50Hz
Compressor	Roterend	Roterend
Koelvloeistof	R410A / 570 gr.	R410A / 620 gr.
Ventilatorinstallingen	3	3
Werktemperatuur	18 - 35°C	18 - 35°C
Afvoerpijp	Ø 150 mm x 1500 mm.	Ø 150 mm x 1500 mm.
Netto gewicht	25,5 kg.	27 kg.
Afmetingen	415 x 291 x 721 mm (I x b x h)

VEILIGHEIDSINSTRUCTIES

• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
• Zorg er te allen tijde (ook tijdens transport!) voor dat het apparaatrechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen, wacht dan 2 uur voordat u het in gebruik neemt. Diearendeft de compressor nodig om+zijn werk correct te doen.
  Zorg ervoor dat hij op een stevige, vlakke en horizontale ondergrond staat.
  Zorg ervoor dat het apparaatijdens de werkig aan alle zijden minstens 50 cm. vrije ruimte heeft.
  Zorg ervoor dat stekker en stopcontact te allen tjde goed zichtaar en bereikbaar zich.
• Plaats geen voorwerpen op het apparaat.
• Laat een werkend apparaat nicht zonder toezicht acheer, ook nicht even!
• Gebruik het apparaat Niet in de nabijheid vanlichtontvlambare of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verb, reinigingssprays, anti-insectensprays e.d. op of bij het apparaat; dat kan het plastic deformeren of elektrische schade aanbrengen.

• Blokker de roosters voor de inkomende en uitgaande luchtstromen Niet: ook Niet gedeeltelijk. Dek het apparaat dus ook Niet af: dit kan brand veroorzaken!

• Steek geen vingers of voorwerpen als pennen enz. door de roosters het apparaat in en zorg ervoor de ventilator Niet te blokkeren.

• Houd kinderen en handelingsonbekwame Personen als ook huisdieren in de gaten wonneer zich zich met het werkende apparaat in een ruimte bevinden.
• Dit apparaat is nicht geschikt om te worden bediend door Personen (incl. kinderen) met hinter fysieke, zintuiglijke of mentale capaciteiten of te weinig ervaring met- en kennis van het apparaat, ook Niet wanner er supervisie aanwezig is die verantwoordelijk is voor hun verilgheid, of instructie is gegeven.
• Voorkom dat kinderen het apparaat aanraken.

• Dit apparaat is alleen geschikt voor gebruik binnenshuis
• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen!
• Het apparaat dient volgens de geldende lokale-regionale en landelijkke regels te worden aangesloten.
• Controller voor gebruik of het stopcontact dat u wilt gebruiken geaard is, geen defecten vertoont en of de spanning op het stopcontact, overeenkomt met die op het typeplaatje van het apparaat. Schade,veroorzaakt door een foutieve spanning valt buiten de garantie!
• Als het apparaat Niet worden gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan eerst uit en neemervolgens de stekker uit het stopcontact. Beweeg en/of verplaats het apparaat.altijd rustig!
• Ook wanner u het apparaat in gebruik neemt geldt: érst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken!
• Gebruik het apparaat Niet in een vochtige of natte omgeving, Niet in de buurt van een bad, douche of zwembad en spelter geen water, olie of wat voor vloeistof dan ook op of in het apparaat.
• Vermijd zoveel möglich het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met voldoende capaciteit (minimaal 3 × 1,5 ~mm^2 ) en houd het buiten de looproute!
• Verplaats het apparaat Niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen.
• Als de elektrokabel, stekker of het apparaat zich beschadigd of stuk is, dan wel storingen vertoont, gebruik hem dan Niet of schakel hem onmiddelijk uit en neem de stekker uit het stopcontact. Apparaat, stekker en/of kabel dieren door een elektricien of een vergelijkbaar gekwalificeerd persoon te worden gerepareerd/ervangen. Reparations door ondeskundigen doen de garantie verrallen en:kennen gevaarlijke situatuies voroorzaken!

Voor maximaal effect:

• Overschrijd de aanbevolen maximaal te koelen ruimte nicht
• Plaats het apparaat Niet in de buurt van een warmtebron en Niet in direct zonlicht
• Sluit ramen en deuren en houd gordijnen of luiken geslotenijdens de zonnigste uren van de dag
  Houd de filters schoon
• Temper temperatuur- en ventilatie-installingen wanneer de ruimte de gewenste condities hebft bereikt.

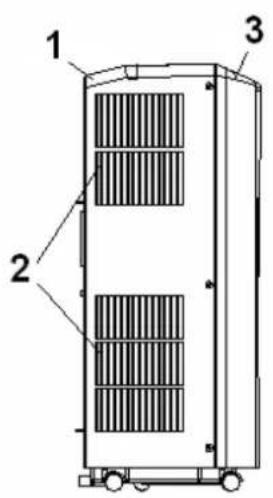

zijkant

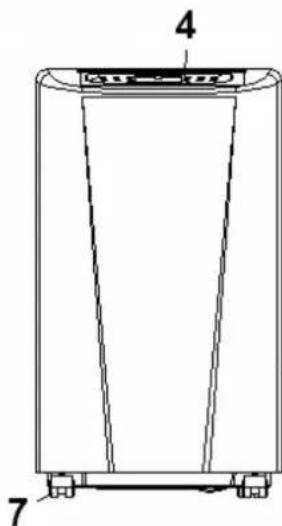

voorzijde

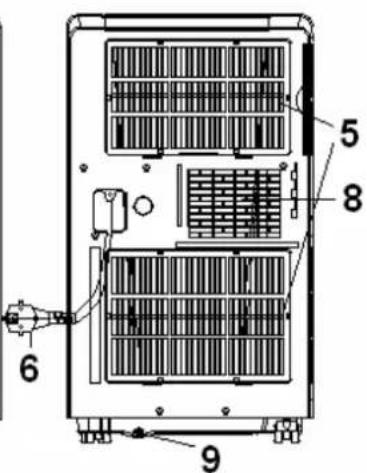

achterzijde

1 - achterpaneel
2-luchtinlaat
3 - voorpaneel
4 - bedieningspaneel (bovenkant)
5-luchtinlaat

6 - elektrokabel met stekker
7-wieltjes
8-aansluiting afvoerslang warmelucht
9 - wateraftappunt

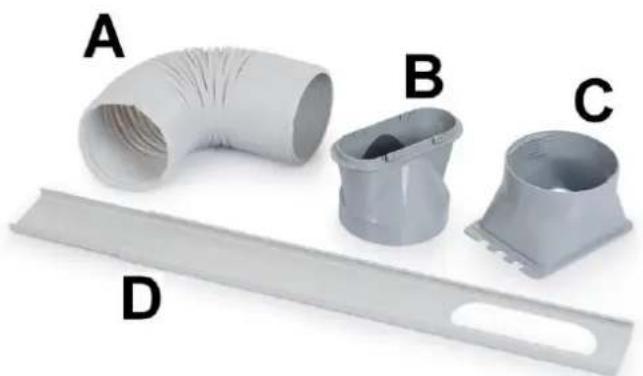

Toebehoren:

A-Afvoerslang warmelucht
B-Aansluitstuk raambalk
C-Aansluitstuk airco
D - Raambalk

IN INSTALLATIE

De EUROM PAC12 en PAC14 zijn mobiele airco's/luchtontvochtigers die van kameraar kamer verplaatst+kennen worden.

• Verwijder al het verpakkingsmateriaal en zorg er waar bij voor dat het apparaat steedsrechtop blijft staan
• Controller voor gebruik of alle toebehoren aanwezig zich en of apparaat en toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat Niet in gebruik maar ga er mee terug maar uw leverancier!
• Plaats het apparaat op een stevige, vlakke, droge en horizontale ondergrond in de buurt van een stopcontact en afvoermogelijk-heid voor de warme lucht, bijv. een venster dat een

stukje kan worden geopend. Zorg ervoor dat het apparaat aan alle zichden minstens 50~cm vrije ruimte heeft en houd rekening met alle aanwijzingen uit de veiligheidsinstructies.

• Om te ontvochtigen sluit u nu een waterafvoerslang aan op het wateraftappunt (9). Deze slang leidt u in een emmer of putje. De slang mag Niet omhoog lopen! Uw apparaat is nu gebruiksklaar.

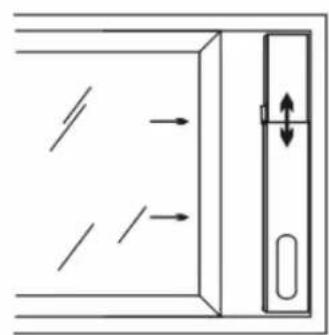

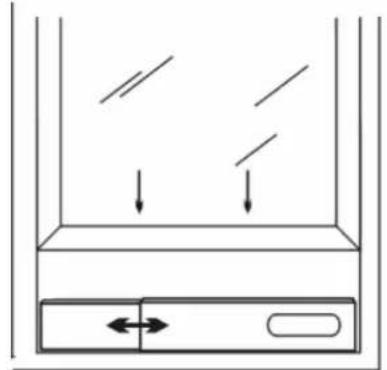

• Om te koelen hoeft u geen waterafvoer-slang aan te sluiten. Plaats de raambalk sluitend in de op-ning van het raam, zie afb. De lengte van de raambalk is verstelbaar van 67,5 tot 123 cm.

• Draai het aansluitstuk voor de airco op het ene-, en voor de raambalk op het andere uiteinde van de afvoerslang.

Schuif het aansluitstuk voor de airco in de waarvoort bestemde gleuven op dechterzijde van de airco.
- Bevestig het andere uiteinde van de afvoerslang in de opening raambalk, om de af te voeren warme lucht maar buiten te leiden.
- U=knt de afvoerslang ook zonder raambalk uit een openstaand raam hangen;dezeme mode is evenwel minder efectief.
- Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van uitgestoten vochtige lucht, wat lekkage, over-verhitting of uitschakeling van de airco tot gevolg kan hebben.
- Waarschuwing! Gebruik uw airco Niet voordat hij volgens de hierboven beschreiben instructies is geinstalleerd!
- Waarschuwing! Zorg ervoor dat er geen water het apparaat kan binnendringen!
- Waarschuwing! De lenghte van de afvoerpijp is special aangepast aan de techniek van deze airco. Vervang hem dus Niet door-, en verleng hem Niet met een eigen slang, want dat kan het functioneren van de airco negatief beinvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te bereiken dient u de lenghte zo kort möglich te houden.
Denk wel aan uw inbraakpreventie!

WERKING

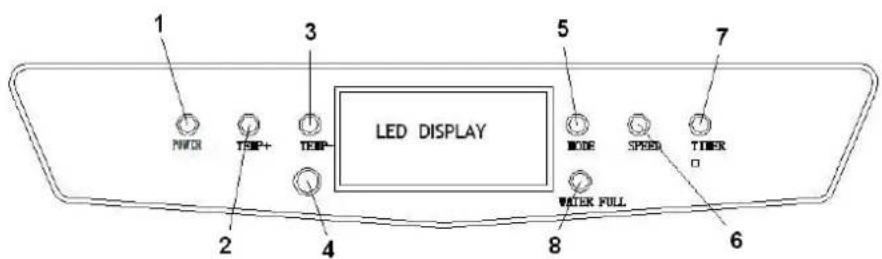

Bedieningspaneel

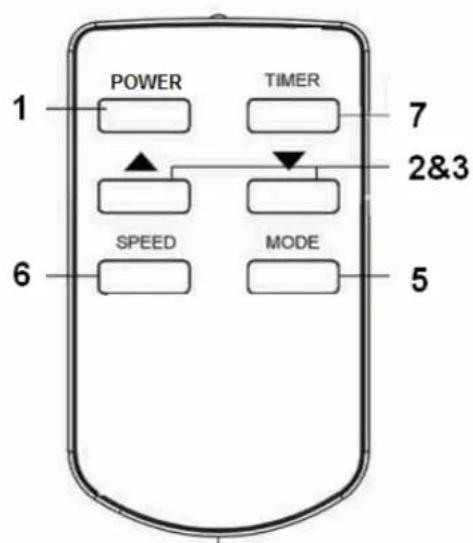

Afstandsbediening

bedieningspaneel en afstandsbediening hebben in\ principedezelfdeknuppen.

9

1-AAN/UIT-knop (POWER)
2 - Temperatuur hoger-knop
3 - Temperatuur lager-knop
4 - Ontvanger afstandsbediening (alleen op bedieningspaneel)
5-Functiekeuze-knop

6 - Ventilatorsnelheidsknop
7-Timerknop
8-Watertank vol-lampje (alleen op bedieningspaneel)
9-Batterijvakje (CR2025,3V) (alleen in afstandsbediening)

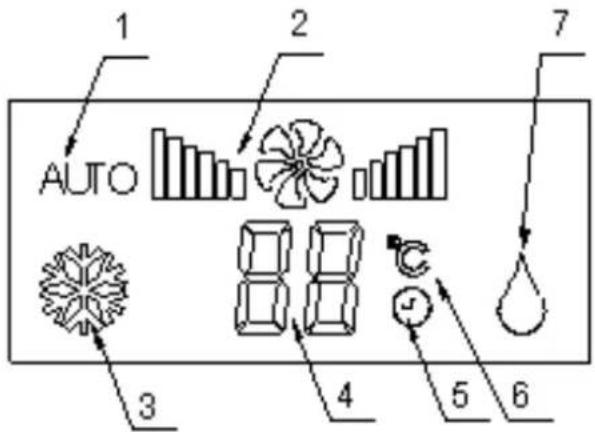

Het bedieningspaneel heeft verder een display (Led window) dat de ingestelde waarden toont:

1 - automatische werking
2 - ventilatorsnelheid
3 - koelen
4 - ingestelde temperatuur/tijd
5 - timer ingeschakeld
6 - temperatuur ^ C
7-ontvochtigen

Controleer, vór u uw airco in gebruik neemt:

• Of hij volgens de voorschriften en de veiligheidsinstrumenties is geinstalleerd
• Of hij geen beschadigingen of gebreken vertoont
• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het typeplaatje van het apparatusaat staat (220-240V / 50Hz)
• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten

Wanner dit allemaal in orde is kunt u de stekker in het stopcontact steken. Door nu op de AAN/UIT-knop te drukken stelt u het apparaat in werkinq.

D.m.v. de Functiekeuzeknop kiest u voor een bepaalde functie: automatische werkung, koelen of ontvochtigen. Elke keer wanner u de knop indrukt, wisselt de functie. Het display toont welke functie actief is. Wanner u koelt of ontvochtigt, wacht dan tot 3 minuten na het in- of uitschakelen alvorens het apparaat opnieuw in- of uit te schakelt. Dezeijd heeft de compressor nodig voor herstel.

Automatisch koelen:

Functiekeuzeknop indrukken tot AUTO op het display verschijnt

Het apparaat za op energiezuinige wijze de temperatuur op 23^ proberen te houden: tot 26^ door te ontvochtigen, boven de 26^ door te koelen.

Koelen:

Functiekeuzeknop indrukken tot 'koelen' icoontje op display verschijnt
Temperatuurknoppen of indrukken om de gewenste kamertemperatuur in te stellen (van 16^ tot 31^ ).
Ventilatorsnelheidsknop indrukken om gewenste windsnelheid te selecteren.

Ontvochtigen:

Functiekeuzeknop indrukken tot 'ontvochtigen' icoontje op display verschijnt. Controller vooraf of de waterafvoerslang is aangesloten, zich blz. 6!

Stel d.m.v. de temperatuurknoppen of de kamertemperatuur in op 2 graden lager dan de huidige temperatuur.(16°C tot 31°C).
Ventilatorsnelheid instellen op laag ("LOW").

Timer:

Met de Timerknop kurz u de airco automatisch op een vooraf ingesteldeijd laden starten dan wel stoppen.

Automatisch starten: de airco staat uit. Druk op de timerknop en kies d.m.v. de temperatuurknuppen het moment dat u hem in werkung wilt latent treden: elke keer wanner u op 'temperatuur hoger' drukt is dat een uur later, elke keer dat u op 'temperatuur lager' drukt een uur eerder. Wanner op het display bijv. 5 uur staat, za de airco over 5 uur in werkung treden.

Automatisch stoppen: de airco staat aan. Druk op de timerknop en kies d.m.v. de temperatuurknuppen het moment dat u hem wilt uitschakelen: elke keer wanner u op 'temperatuur hoger' drukt is dat een eer later, elke keer dat u op 'temperatuur lager' drukt een eer erder. Wanner op het display bijv. 2 eer staat, za de airco over 2 eer uitschakelen. De timer kan op 1 tot 24 eer worden ingesteld.

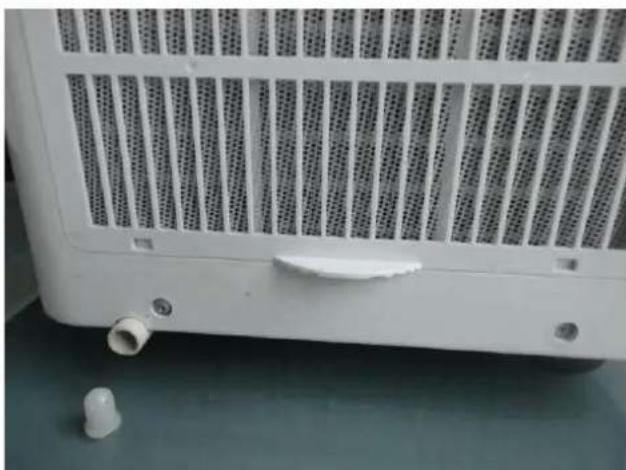

Waterafvoer

Tijdens het koelen onttrekt het apparaat water aan de lucht. Dit verdampt grotendeels weeer, maar evt. overtollig water hoopt zich op in het waterreservoir. Als dit vol is stoppen compressor

en motor automatisch en gaat het lampje 'watertank vol' (W.F.) branden.

Schakel in dat geval de airco uit en neem de stekker uit het stopcontact. U ledigt de watertank door het dopje uit het wateraftappunt te nemen (zie afb.) en de tank te lien leeglopen in een putje of op te vangen in een bak o.i.d. Vergeet naderhand nicht het dopje wee ter op de afvoer te plaatsen! Hierna kunt u de airco wee gewoon in gebruik nemen.

Bij ontvochtigen wordtmeer water aan delucht onttrokken.Daarom dient u tijdens het

ontvochtigen een slang op het wateraftappunt aan te sluiten, en deze maar een (lager gelegen) waterafvoer leiden (continu-drainage).

Veiligheid

De PAC12&14 is voorzien van een oververhittingsbeveiliging die het apparaat uitschakelt wonneer het oververhit raakt. Wanner dit optreedt dient u de stekker uit het stopcontact te nemen en de PAC12&14 minstens 30 minuten vrij te geven om af te koelen. Neem tevens de oorzaak van de oververhitting weg: worden het apparaat (deels) afgedekt? Staat het te zich op een muur of ander obstakel waardoor het onvoldoende lustcht kan aanzuigen ofuitblazen? Hierna kut u het apparaat weeop de normale wijze in gebruik nemen, maar houd de eerste 30 minutes goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werkung zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie.

SCHOONMAAK EN ONDERHOUD

Let op! Voor u schoonmaak- of onderhoudswerkzaamheden aan de aircouitvoert dient u het apparaat alkijd uit te schakelen en de stekker uit het stopcontact te nemen! Om de airco in goede conditie te honden is regelmatig schoonmaken een vereiste!

Reiniging van de omkasting

Gebruik een zachte, vochtige doek om de kast af te wissen. Spuit hem nooit af en zorg ervoor dat er geen water het apparaat binnendringt! Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geimpregneerde doekjes of andere reinigingsoplossingen. Die kuren de kast beschadigen.

Droog het apparaat na met een zachte doek.

Reiniging van de filters

Reinig de filters elke wee weken; een airco met vuile filters werkt nicht goed. De 4 filters bevinden zich ache ter de luchtinlaatroosters in de zij- en achterkant. U kurz deze roovers eenvoudig openen en de filters uitmelen. Gebruik een stofzuiger of kloplicht op het filter om loszittend stof en vuil te verwijderen. Spoel het filter daarna schoon in hooguit lauw water (niet warmer dan 40^. ), eventueel met een mild, neutraal reinigingsmiddel. Laat de filters door endoor drogen in de schaduw alvorens ze terug te plaatsen. Pas op! De airco nooit latent werken zonder filters!

Einde-seizoen-reiniging

Wonneer het apparaat voor langereijd worden opgeslagen dient u de volgende maatregelen te nemen!

• Verwijder het gecondenseerde water volledig. Laat het apparaat enkele uren draaien op de ventilatorfunctie, zodate de airco vanbinnen kurkdroog is.

Schakel de aircouit,neem de stekker uithet stopcontact en

Maak de filters schoon en plaats ze terug, of cervang ze.
- Draai de afvoerslang van het apparaat, om beschadiging te voorkomen
- Verpak de airco z.m. in de originele verpakking of in een plastic zak enzet hem op een droge plaats voor de opslag. Zet geen zware voorwerpen op het apparaat.

PROBLEEMOPLOSSING

Het apparaat start nicht als ik op de AAN/UIT-knop druk

Zit de stekker in het stopcontact?
- Is de aardlekschakelaar ingeschakeld? Geen stroomstoring?
Is de watertank wellicht vol? Ledig hem.
- De kamertemperatuur is lager dan de ingestelde temperatuur; pas de ingestelde temperatuur aan.

Het apparaat lijkt weinig uit te richten

• Meet de uitblaastemperatuur; die dient ± 10° koeler te zichn dan de kamertemperatuur.
  Is er direct zonlicht? Sluit de gordijnen.
  Staan er ramen en/of deuren open? Sluit ze.
• Zijn er teveel mensen in de ruimte? De produceren warmte!
  Is de ruimte te groot?
• Staat eriets in de ruimte dat (veel) warmte produeert? Schakel het uit of verwijder het.
  Is het filter stoffig, met vuil bedekt? Maak het schoon.
• Is de luchtinlaat of -uitlaat(slang) geblokkeerd? Zorg voor een vrijluchtstroom.

Het apparatus produceert lawaai

Is de ondergrond van de machine wel stevig, effen en horizontal?
- Het stromende koelmiddel in het apparaat producerert ook enig geluid. Dit is normalaal.

Het apparatus schakelt zichzelf uit

• Mogelijk heeft de oververhittingbeveiliging het uitgeschakeld. Zie 'Veiligheid'.

Foutmelding Code E0

• De temperatuursensor is kapot. Laat hem verrangen. Het apparaat werkt ook zonder temperatuurinstelling.

Foutmelding Code E2

• De watertank zit vol. Schakel het apparaat uit en ledig hem handmatig. Schakel hem verwolgens opnieuw in.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

Wanner het apparaat uiteindelijk+zijn werkung definitief opgearch,hoort het Niet tussen het restafval.Voor dergelijk afval bestaan aparte inzamelingspunten.Uw gemeente kan u vertellen hoe hetplaatselijk geregold is.

CE-CONFORMITEITSVERKLARING

Hierbij verklaart Euromac bv., Genemuiden-NL dat de mobiele airconditioner, merk EUROM, type PAC12 en PAC14 voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EC, en in overeenstemming is met de onderstaande normen:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18 maart 2014

W.J. Bakker, Alg. Dir.
