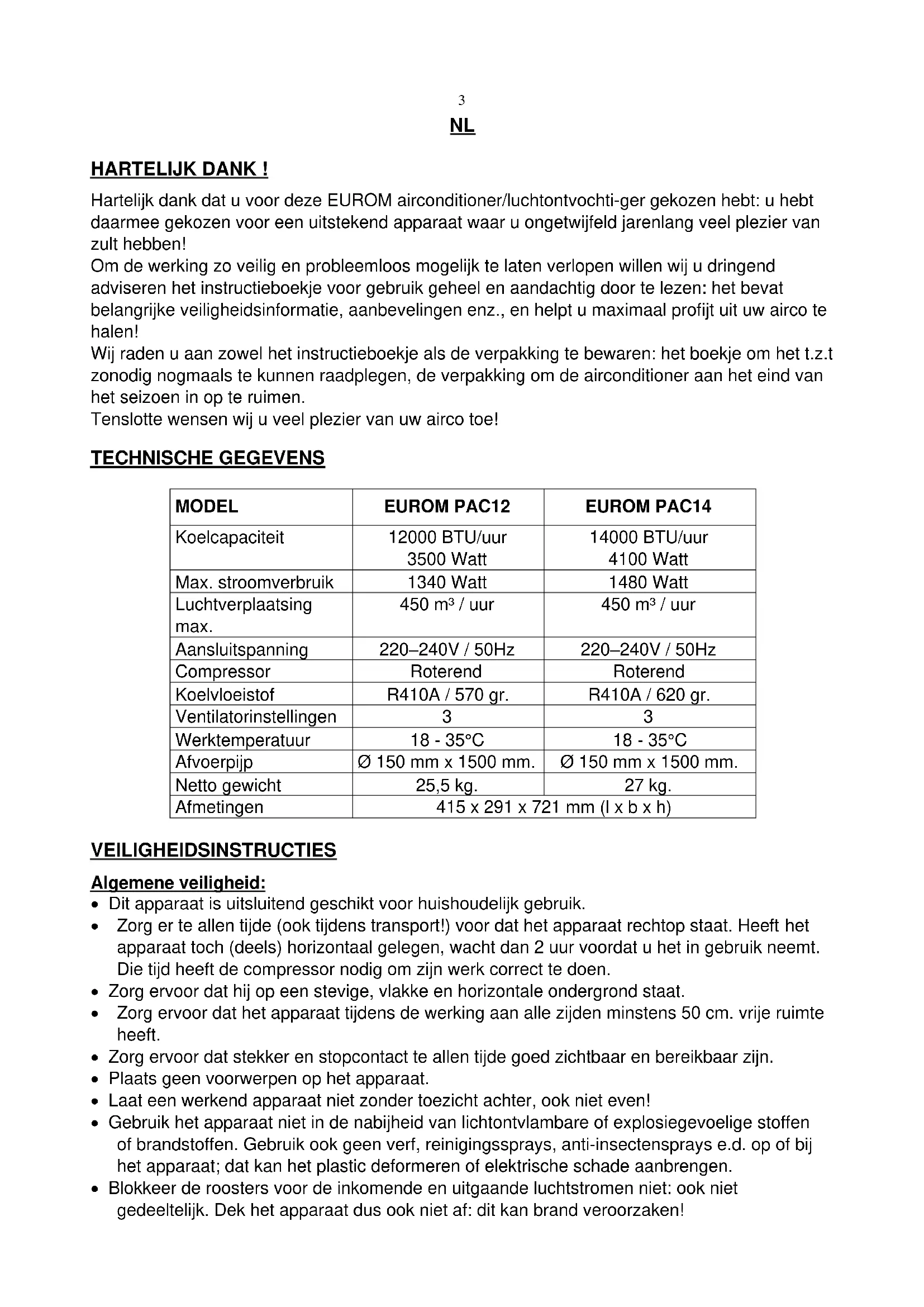

GEBRUIKSAANWIJZING PAC 14 Euromac

Hartelijk dank dat u voor deze EUROM airconditioner/luchtontvochti-ger gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Om de werking zo veilig en probleemloos mogelijk te laten verlopen willen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijt uit uw airco te halen!

Wij raden u aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t zonodig nogmaals te kunnen raadplegen, de verpakking om de airconditioner aan het eind van het seizoen in op te ruimen.

Tenslotte wensen wij u veel plezier van uw airco toe!

TECHNISCHE GEGEVENS

MODEL	EUROM PAC12	EUROM PAC14
Koelcapaciteit	12000 BTU/uur3500 Watt	14000 BTU/uur4100 Watt
Max. stroomverbruik	1340 Watt	1480 Watt
Luchtverplaatsing max.	450 m^3 / uur	450 m^3 / uur
Aansluitspanning	220–240V / 50Hz	220–240V / 50Hz
Compressor	Roterend	Roterend
Koelvloeistof	R410A / 570 gr.	R410A / 620 gr.
Ventilatorinstellingen	3	3
Werktemperatuur	18 - 35°C	18 - 35°C
Afvoerpijp	150 mm x 1500 mm.	150 mm x 1500 mm.
Netto gewicht	25,5 kg.	27 kg.
Afmetingen	415 x 291 x 721 mm (l x b x h)

VEILIGHEIDSINSTRUCTIES

Algemene veiligheid:

• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
• Zorg er te allen tijde (ook tijdens transport!) voor dat het apparaat rechtop staat. Heeft het apparaat toch (deels) horizontaal gelegen, wacht dan 2 uur voordat u het in gebruik neemt. Die tijd heeft de compressor nodig om zijn werk correct te doen.
• Zorg ervoor dat hij op een stevige, vlakke en horizontale ondergrond staat.
• Zorg ervoor dat het apparaat tijdens de werking aan alle zijden minstens 50 cm. vrije ruimte heeft.
• Zorg ervoor dat stekker en stopcontact te allen tijde goed zichtbaar en bereikbaar zijn.
• Plaats geen voorwerpen op het apparaat.
• Laat een werkend apparaat niet zonder toezicht achter, ook niet even!
• Gebruik het apparaat niet in de nabijheid van lichtontvlambare of explosiegevoelige stoffen of brandstoffen. Gebruik ook geen verf, reinigingssprays, anti-insectensprays e.d. op of bij het apparaat; dat kan het plastic deformeren of elektrische schade aanbrengen.

• Blokkeer de roosters voor de inkomende en uitgaande luchtstromen niet: ook niet gedeeltelijk. Dek het apparaat dus ook niet af: dit kan brand veroorzaken!

• Steek geen vingers of voorwerpen als pennen enz. door de roosters het apparaat in en zorg ervoor de ventilator niet te blokkeren.

• Houd kinderen en handelingsonbekwame personen als ook huisdieren in de gaten wanneer zij zich met het werkende apparaat in één ruimte bevinden.
• Dit apparaat is niet geschikt om te worden bediend door personen (incl. kinderen) met minder fysieke, zintuiglijke of mentale capaciteiten of te weinig ervaring met- en kennis van het apparaat, ook niet wanneer er supervisie aanwezig is die verantwoordelijk is voor hun veiligheid, of instructie is gegeven.
• Voorkom dat kinderen het apparaat aanraken.

Elektrische veiligheid:

• Dit apparaat is alleen geschikt voor gebruik binnenshuis
• Gebruik uitsluitend de stekker die van fabriekswege op het apparaat is gemonteerd en geen andere aansluitingsvormen!
• Het apparaat dient volgens de geldende lokale- regionale en landelijke regels te worden aangesloten.
• Controleer voor gebruik of het stopcontact dat u wilt gebruiken geaard is, geen defecten vertoont en of de spanning op het stopcontact, overeenkomt met die op het typeplaatje van het apparaat. Schade, veroorzaakt door een foutieve spanning valt buiten de garantie!

- Als het apparaat niet wordt gebruikt, of als u het schoonmaakt, er onderhoud aan uitvoert of het verplaatst, schakel het dan éerst uit en neem vervolgens de stekker uit het stopcontact. Beweeg en/of verplaats het apparaat altijd rustig!

- Ook wanneer u het apparaat in gebruik neemt geldt: éérst de stekker in het stopcontact, dan de schakelaar op de AAN-stand en dan pas de bedieningsknop gebruiken!

- Gebruik het apparaat niet in een vochtige of natte omgeving, niet in de buurt van een bad, douche of zwembad en spetter geen water, olie of wat voor vloeistof dan ook op of in het apparaat.

- Vermijd zoveel mogelijk het gebruik van verlengsnoeren. Is dit onvermijdelijk, gebruik dan een snoer met voldoende capaciteit (minimaal 3 x 1,5 mm²) en houd het buiten de looproute!

- Verplaats het apparaat niet door aan de elektrokabel te trekken en neem de stekker in de hand als u die uit het stopcontact wilt nemen.

- Als de elektrokabel, stekker of het apparaat zelf beschadigd of stuk is, dan wel storingen vertoont, gebruik hem dan niet of schakel hem onmiddellijk uit en neem de stekker uit het stopcontact. Apparaat, stekker en/of kabel dienen door een elektricien of een vergelijkbaar gekwalificeerd persoon te worden gerepareerd/vervangen. Reparaties door ondeskundigen doen de garantie vervallen en kunnen gevaarlijke situaties veroorzaken!

Voor maximaal effect:

• Overschrijd de aanbevolen maximaal te koelen ruimte niet
• Plaats het apparaat niet in de buurt van een warmtebron en niet in direct zonlicht
• Sluit ramen en deuren en houd gordijnen of luiken gesloten tijdens de zonnigste uren van de dag
  • Houd de filters schoon
• Temper temperatuur- en ventilatie-instellingen wanneer de ruimte de gewenste condities heeft bereikt.

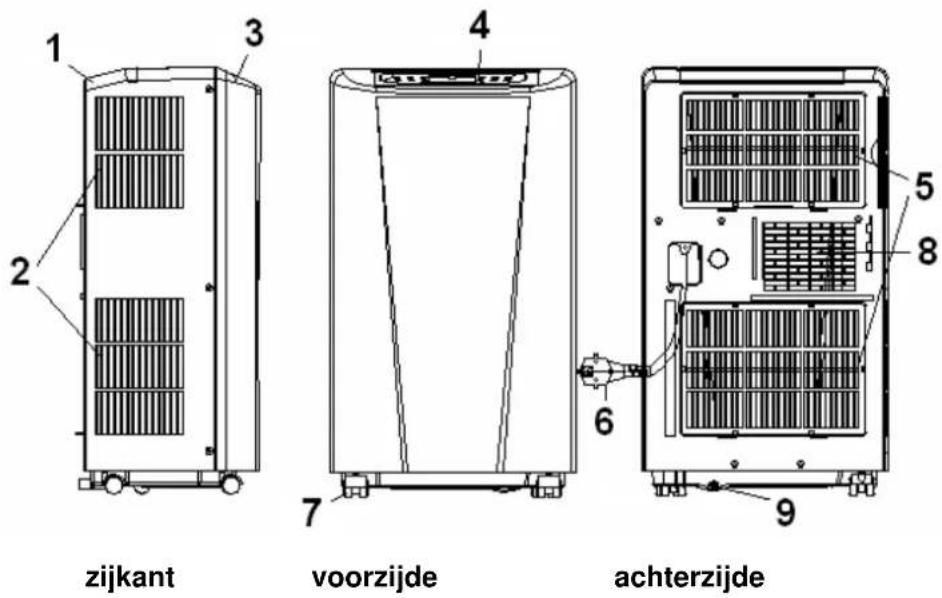

BESCHRIJVING

1 - achterpaneel
2 – luchtinlaat
3 - voorpaneel
4 - bedieningspaneel (bovenkant)
5 – luchtinlaat

6 – elektrokabel met stekker
7 - wieltjes
8 – aansluiting afvoer- slang warme lucht
9 – wateraftappunt

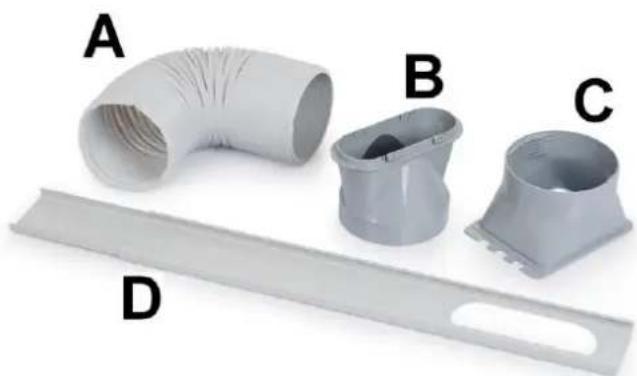

Toebehoren:

A – Afvoerslang warme lucht
B – Aansluitstuk raambalk
C – Aansluitstuk airco
D - Raambalk

IN INSTALLATIE

De EUROM PAC12 en PAC14 zijn mobiele airco's/luchtontvochtigers die van kamer naar kamer verplaatst kunnen worden.

• Verwijder al het verpakkingsmateriaal en zorg er daarbij voor dat het apparaat steeds rechtop blijft staan
• Controleer voor gebruik of alle toebehoren aanwezig zijn en of apparaat en toebehoren geen beschadigingen vertonen. Neem een beschadigd apparaat niet in gebruik maar ga er mee terug naar uw leverancier!
• Plaats het apparaat op een stevige, vlakke, droge en horizontale ondergrond in de buurt van een stopcontact en afvoermogelijk-heid voor de warme lucht, bijv. een venster dat een

stukje kan worden geopend. Zorg ervoor dat het apparaat aan alle zijden minstens 50 cm. vrije ruimte heeft en houd rekening met alle aanwijzingen uit de veiligheidsinstructies.

- Om te ontvochtigen sluit u nu een waterafvoerslang aan op het wateraftappunt (9). Deze slang leidt u in een emmer of putje. De slang mag niet omhoog lopen! Uw apparaat is nu gebruiksklaar.

- Om te koelen hoeft u geen waterafvoer-slang aan te sluiten. Plaats de raambalk sluitend in de ope-ning van het raam, zie afb. De lengte van de raambalk is verstelbaar van 67,5 tot 123 cm.

- Draai het aansluitstuk voor de airco op het ene-, en voor de raambalk op het andere uiteinde van de afvoerslang.

• Schuif het aansluitstuk voor de airco in de daarvoor bestemde gleuven op de achterzijde van de airco.

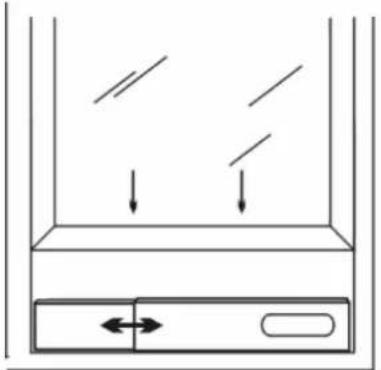

• Bevestig het andere uiteinde van de afvoerslang in de opening raambalk, om de af te voeren warme lucht naar buiten te leiden.
• U kunt de afvoerslang ook zonder raambalk uit een openstaand raam hangen; deze methode is evenwel minder effectief.
• Voorkom knikken of bochten in de afvoerslang. Dit veroorzaakt opeenhoping van uitgestoten vochtige lucht, wat lekkage, over-verhitting of uitschakeling van de airco tot gevolg kan hebben.
• Waarschuwing! Gebruik uw airco niet voordat hij volgens de hierboven beschreven instructies is geïnstalleerd!
• Waarschuwing! Zorg ervoor dat er geen water het apparaat kan binnendringen!
• Waarschuwing! De lengte van de afvoerpijp is speciaal aangepast aan de techniek van deze airco. Vervang hem dus niet door-, en verleng hem niet met een eigen slang, want dat kan het functioneren van de airco negatief beïnvloeden. De slang kan worden uitgerekt, maar om een optimaal effect te bereiken dient u de lengte zo kort mogelijk te houden.
• Denk wel aan uw inbraakpreventie!

WERKING

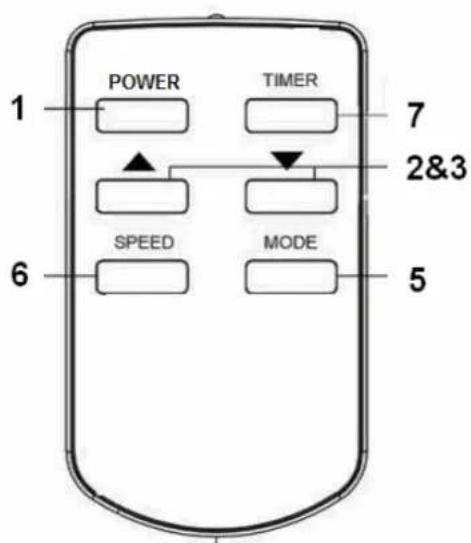

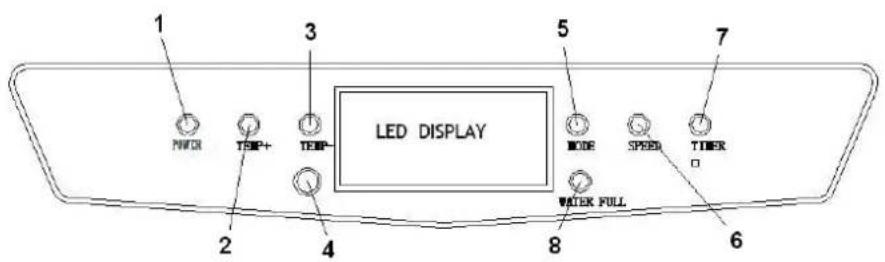

bedieningspaneel en afstandsbediening hebben in principe dezelfde knoppen.

POWER TIMER 1 7 2&3 SPEED MODE 6 5

9

1 - AAN/UIT-knop (POWER)
2 - Temperatuur hoger-knop
3 – Temperatuur lager-knop
4 – Ontvanger afstandsbediening (alleen op bedieningspaneel)
5 – Functiekeuze-knop

6 – Ventilatorsnelheidsknop
7 - Timerknop
8 – Watertank vol-lampje (alleen op bedieningspaneel)
9 – Batterijvakje (CR2025, 3V)
(alleen in afstandsbediening)

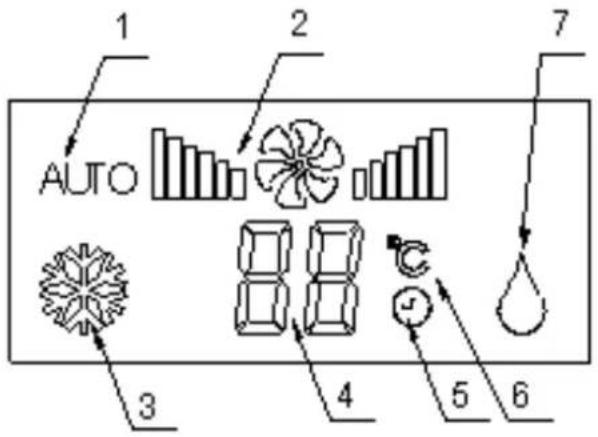

Het bedieningspaneel heeft verder een display (Led window) dat de ingestelde waarden toont:

1 AUTO 2 7 3 4 5 6

1 – automatische werking
2 – ventilatorsnelheid
3 - koelen
4 – ingestelde temperatuur/tijd
5 – timer ingeschakeld
6 - temperatuur °C
7 - ontvochtigen

Controleer, vóór u uw airco in gebruik neemt:

• Of hij volgens de voorschriften en de veiligheidsinstructies is geïnstalleerd
• Of hij geen beschadigingen of gebreken vertoont
• Of het stopcontact dat u wilt gebruiken de spanning afgeeft die op het typeplaatje van het apparaat staat (220-240V / 50Hz)
• Of er geen andere apparatuur op hetzelfde stopcontact is aangesloten

Wanneer dit allemaal in orde is kunt u de stekker in het stopcontact steken. Door nu op de AAN/UIT-knop te drukken stelt u het apparaat in werking.

D.m.v. de Functiekeuzeknop kiest u voor een bepaalde functie: automatische werking, koelen of ontvochtigen. Elke keer wanneer u de knop indrukt, wisselt de functie. Het display toont welke functie actief is. Wanneer u koelt of ontvochtigt, wacht dan tot 3 minuten na het in- of uitschakelen alvorens het apparaat opnieuw in- of uit te schakelt. Deze tijd heeft de compressor nodig voor herstel.

Automatisch koelen:

➢ Functiekeuzeknop indrukken tot AUTO op het display verschijnt Het apparaat zal op energiezuinige wijze de temperatuur op 23°C proberen te houden: tot 26°C door te ontvochtigen, boven de 26°C door te koelen.

Koelen:

➢ Functiekeuzeknop indrukken tot 'koelen' icoontje op display verschijnt
➢ Temperatuurknoppen ▲ of ▼ indrukken om de gewenste kamertemperatuur in te stellen (van 16°C tot 31°C).
➢ Ventilatorsnelheidsknop indrukken om gewenste windsnelheid te selecteren.

Ontvochtigen:

➢ Functiekeuzeknop indrukken tot ‘ontvochtigen’ icoontje op display verschijnt. Controleer vooraf of de waterafvoerslang is aangesloten, zie blz. 6!
Stel d.m.v. de temperatuurknoppen ▲ of ▼ de kamertemperatuur in op 2 graden lager dan de huidige temperatuur.(16°C tot 31°C).
➢ Ventilatorsnelheid instellen op laag ("LOW").

Timer:

Met de Timerknop kunt u de airco automatisch op een vooraf ingestelde tijd laten starten dan wel stoppen.

Automatisch starten: de airco staat uit. Druk op de timerknop en kies d.m.v. de temperatuurknoppen het moment dat u hem in werking wilt laten treden: elke keer wanneer u op ‘temperatuur hoger’ drukt is dat een uur later, elke keer dat u op ‘temperatuur lager’ drukt een uur eerder. Wanneer op het display bijv. 5 uur staat, zal de airco over 5 uur in werking treden.

Automatisch stoppen: de airco staat aan. Druk op de timerknop en kies d.m.v. de temperatuurknoppen het moment dat u hem wilt uitschakelen: elke keer wanneer u op 'temperatuur hoger' drukt is dat een uur later, elke keer dat u op 'temperatuur lager' drukt een uur eerder. Wanneer op het display bijv. 2 uur staat, zal de airco over 2 uur uitschakelen. De timer kan op 1 tot 24 uur worden ingesteld.

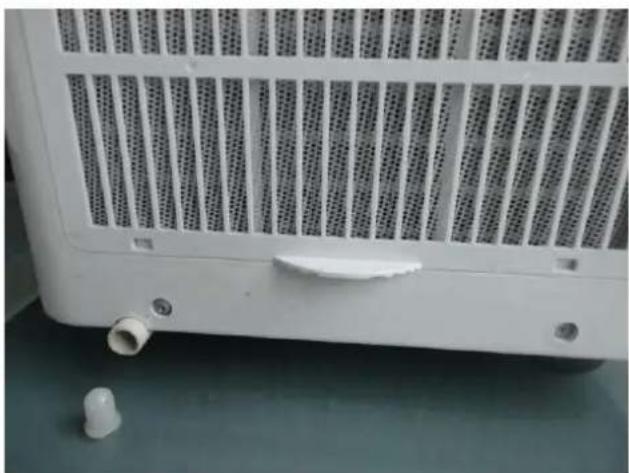

Waterafvoer

Tijdens het koelen onttrekt het apparaat water aan de lucht. Dit verdampt grotendeels weer, maar evt. overtollig water hoopt zich op in het waterreservoir. Als dit vol is stoppen compressor

en motor automatisch en gaat het lampje 'watertank vol' (W.F.) branden.

Schakel in dat geval de airco uit en neem de stekker uit het stopcontact. U ledigt de watertank door het dopje uit het wateraftappunt te nemen (zie afb.) en de tank te laten leeglopen in een putje of op te vangen in een bak o.i.d. Vergeet naderhand niet het dopje weer op de afvoer te plaatsen!

Hierna kunt u de airco weer gewoon in gebruik nemen.

Bij ontvochtigen wordt meer water aan de lucht onttrokken. Daarom dient u tijdens het

ontvochtigen een slang op het wateraftappunt aan te sluiten, en deze naar een (lager gelegen) waterafvoer leiden (continu-drainage).

Veiligheid

De PAC12&14 is voorzien van een oververhittingsbeveiliging die het apparaat uitschakelt wanneer het oververhit raakt. Wanneer dit optreedt dient u de stekker uit het stopcontact te nemen en de PAC12&14 minstens 30 minuten tijd te geven om af te koelen. Neem tevens de oorzaak van de oververhitting weg: wordt het apparaat (deels) afgedekt? Staat het te dicht op een muur of ander obstakel waardoor het onvoldoende lucht kan aanzuigen of uitblazen?

Hierna kunt u het apparaat weer op de normale wijze in gebruik nemen, maar houd de eerste 30 minuten goed in de gaten of er geen afwijkingen optreden. Vertoont het apparaat afwijkingen, of treedt de oververhitting weer in werking zonder dat er een aanwijsbare oorzaak is, neem dan contact op met uw leverancier of een erkend elektricien voor controle / reparatie.

SCHOONMAAK EN ONDERHOUD

Let op! Voor u schoonmaak- of onderhoudswerkzaamheden aan de airco uitvoert dient u het apparaat altijd uit te schakelen en de stekker uit het stopcontact te nemen! Om de airco in goede conditie te houden is regelmatig schoonmaken een vereiste!

Reiniging van de omkasting

Gebruik een zachte, vochtige doek om de kast af te wissen. Spuit hem nooit af en zorg ervoor dat er geen water het apparaat binnendringt! Gebruik nooit agressieve reinigingsmiddelen, benzine, wasmiddelen, chemisch geïmpregneerde doekjes of andere reinigingsoplossingen. Die kunnen de kast beschadigen.

Droog het apparaat na met een zachte doek.

Reiniging van de filters

Reinig de filters elke twee weken; een airco met vuile filters werkt niet goed. De 4 filters bevinden zich achter de luchtinlaatroosters in de zij- en achterkant. U kunt deze roosters eenvoudig openen en de filters uitnemen. Gebruik een stofzuiger of klop licht op het filter om loszittend stof en vuil te verwijderen. Spoel het filter daarna schoon in hooguit lauw water (niet warmer dan 40 °C.), eventueel met een mild, neutraal reinigingsmiddel. Laat de filters door en door drogen in de schaduw alvorens ze terug te plaatsen. Pas op! De airco nooit laten werken zonder filters!

Einde-seizoen-reiniging

Wanneer het apparaat voor langere tijd wordt opgeslagen dient u de volgende maatregelen te nemen!

- Verwijder het gecondenseerde water volledig. Laat het apparaat enkele uren draaien op de ventilatorfunctie, zodat de airco vanbinnen kurkdroog is.

Schakel de airco uit, neem de stekker uit het stopcontact en

- Maak de filters schoon en plaats ze terug, of vervang ze.

- Draai de afvoerslang van het apparaat, om beschadiging te voorkomen

- Verpak de airco z.m. in de originele verpakking of in een plastic zak en zet hem op een droge plaats voor de opslag. Zet geen zware voorwerpen op het apparaat.

PROBLEEMOPLOSSING

Het apparaat start niet als ik op de AAN/UIT-knop druk

- Zit de stekker in het stopcontact?

- Is de aardlekschakelaar ingeschakeld? Geen stroomstoring?

- Is de watertank wellicht vol? Ledig hem.

- De kamertemperatuur is lager dan de ingestelde temperatuur; pas de ingestelde temperatuur aan.

Het apparaat lijkt weinig uit te richten

- Meet de uitblaastemperatuur; die dient ± 10^ koeler te zijn dan de kamertemperatuur.

- Is er direct zonlicht? Sluit de gordijnen.

• Staan er ramen en/of deuren open? Sluit ze.

- Zijn er teveel mensen in de ruimte? De produceren warmte!

- Is de ruimte te groot?

- Staat er iets in de ruimte dat (veel) warmte produceert? Schakel het uit of verwijder het.

- Is het filter stoffig, met vuil bedekt? Maak het schoon.

- Is de luchtinlaat of -uitlaat(slang) geblokkeerd? Zorg voor een vrije luchtstroom.

Het apparaat produceert lawaai

- Is de ondergrond van de machine wel stevig, effen en horizontaal?

- Het stromende koelmiddel in het apparaat produceert ook enig geluid. Dit is normaal.

Het apparaat schakelt zichzelf uit

- Mogelijk heeft de oververhittingbeveiliging het uitgeschakeld. Zie 'Veiligheid'.

Foutmelding Code E0

- De temperatuursensor is kapot. Laat hem vervangen. Het apparaat werkt ook zonder temperatuurinstelling.

Foutmelding Code E2

- De watertank zit vol. Schakel het apparaat uit en ledig hem handmatig. Schakel hem vervolgens opnieuw in.

PROBEER NOOIT ZELF HET APPARAAT TE REPAREREN!

Wanneer het apparaat uiteindelijk zijn werking definitief opgeeft, hoort het niet tussen het restafval. Voor dergelijk afval bestaan aparte inzamelingspunten. Uw gemeente kan u vertellen hoe het plaatselijk geregeld is.

CE-CONFORMITEITSVERKLARING

Hierbij verklaart Euromac bv., Genemuiden-NL dat de mobiele airconditioner, merk EUROM, type PAC12 en PAC14 voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EC, en in overeenstemming is met de onderstaande normen:

EN 60335-2-40/A13:2012 EN 55014-1 :2006

EN 60335-1:2012 EN 55014-2/A2:2008

EN 62233 :2008 EN 61000-3-2 :2006

EN 61000-3-3:2008

EN 61000-6-3:2007

Genemuiden, 18 maart 2014

W.J. Bakker, Alg. Dir.
