| Marca | BOSCH |
| Modelo | GDE max Professional |
| Tipo de produto | Tupia elétrica |
| Potência nominal absorvida | 1300 W |
| Velocidade sem carga | 11000 – 28000 rpm |
| Pré-seleção de velocidade | Sim, roda de 6 posições |
| Constante eletrônica | Sim |
| Pinça de aperto compatível | 6 / 8 mm |
| Curso do berço | 55 mm |
| Peso segundo EPTA 01:2014 | 3,5 kg |
| Alimentação | Rede elétrica, 230 V (cabo) |
| Aspiração de poeira | Sim, adaptador para mangueira Ø 35 mm |
| Funções principais | Fresamento de ranhuras, bordas, perfis, furos oblongos, fresamento por cópia |
| Materiais usináveis | Madeira, plásticos, materiais leves, metais não ferrosos (velocidade reduzida) |
| Segurança | Isolamento duplo, travamento do eixo, interruptor com trava |
| Manutenção | Limpar as aberturas de ventilação, usar aspiração |
| Peças sobressalentes | Disponíveis via SAV Bosch, referência de 10 dígitos |
| Reparabilidade | Somente por pessoal qualificado, peças originais |
| Acessórios incluídos | Guia paralela, guia para formas curvas, compasso de fresamento/adaptador de trilho, anel de cópia, protetor contra estilhaços |
| Índice de proteção | IP20 (estimativa) |
Perguntas frequentes - GDE max Professional BOSCH
Perguntas dos utilizadores sobre GDE max Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Tupia elétrica em formato PDF gratuitamente! Encontre o seu manual GDE max Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GDE max Professional da marca BOSCH.
MANUAL DE UTILIZADOR GDE max Professional BOSCH

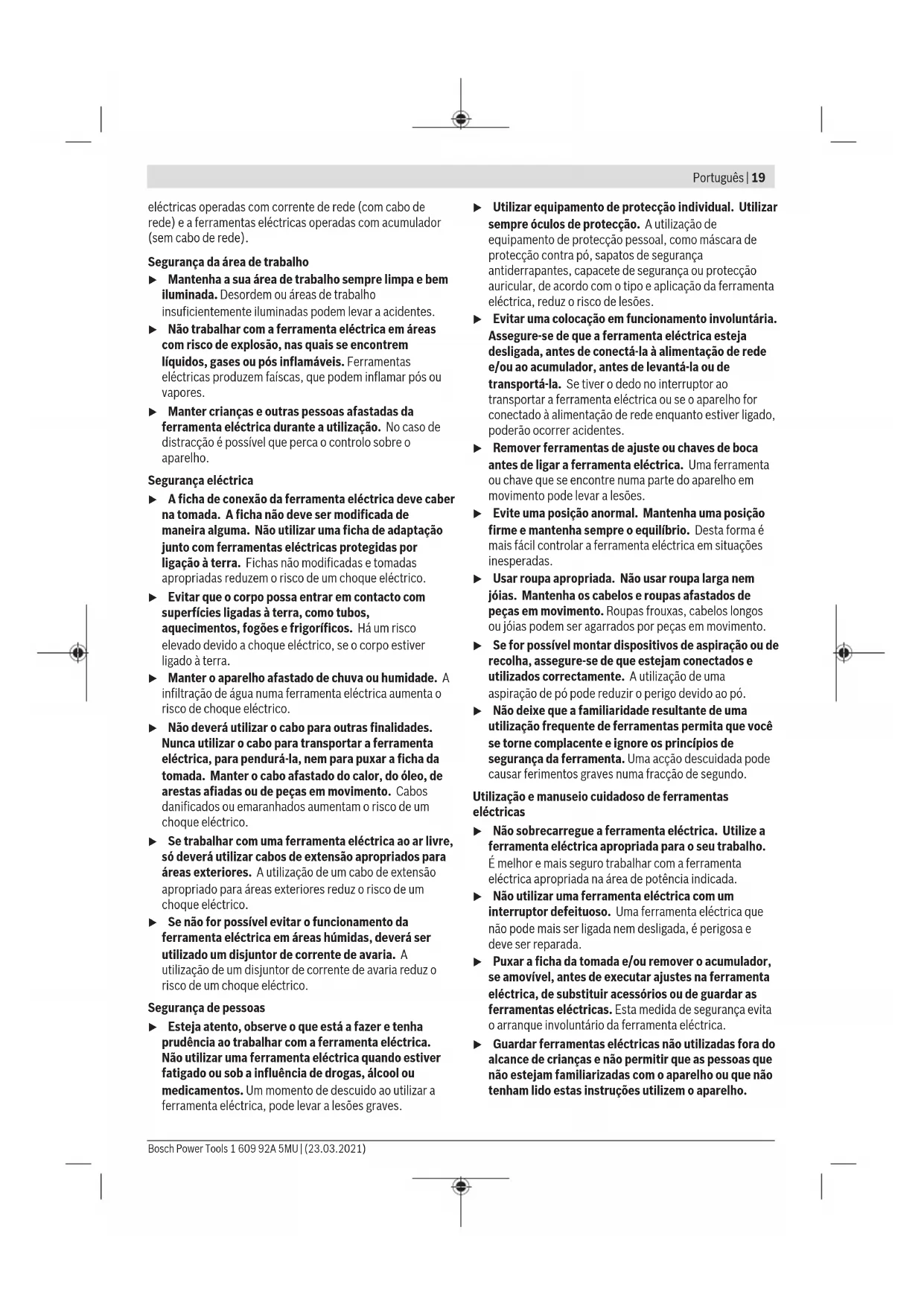

Instruções de segurarça
Instruções gerais de segurarça para ferramentas electricas
AVISO
Devem ser lidas todas as indicações de segurarça,
instruções, ilustrações e espécificações这其中
ferramenta eletrica. O desrespeito das instruções aparecidas abaixo poderá resultar emCHOque eletrico, incendio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referencia.
O termo "ferramenta eletrica"utilizando a seguir nas indicacoes de advertencia, refere-se a ferramentas
Mantenha suaarea de trabajo sempre limpe e bem iluminada.Desordem ou areas de trabajo insufficientamente iluminadas poder levar a accidentes.
- Não travaçar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar liquidos, gases ou pos inflamáveis. Ferramentas electricas produzem falcas, que podem inflamar pos ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta eletrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparecido.
Segurarca elektrica
A ficha de conexão da ferramenta eletrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizez uma ficha de adaptação jusqu com ferramentas electricas protegidas por ligation à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de umCHOque eletrico.
Evitar que o corpo possa entrada em contacto com superficies ligadas a terra, como tubos, aquecimientos, fogoes e frigorificos. Ha um risco elevado devo achoque electrico, se o corpo estiver ligado a terra.
Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta electrolytica aumenta o risco deCHOque electrolyico.
- Nãodeerutilizarocabo paraoutrasfinalidades. Nuncautilizarocabo paratransportaraferramentalelectrica,para pendur-la,nempara puxaraficha datomada.Manterocabo afastado do calor,dooleo,dearestasafiadasoudepeçasemmovimento.Cabosdanificadosou emaranhados augmentamorisco de umchoqueelectrico.
Se travailhar com una ferramenta eletrica ao ar livre, so deverautilizar cabos de extensao apropriados para areas exterioriores.Autilizaçãode um cabo de extensao apropriadopara areasexteiores reduz orisco de umchoqueelectrico.
Se não for possíveleatingorfunciamento da ferramentalelectraca emáreashumidas,devera serutilizandoumdisjuntordecorretdeavaria.Autilizaçãodeumdisjuntordecorretdeavariariduzorisco deumchoqueelétrico.
Segurarca de pessoas
Esteja atento, observe o que está a fazer e tenha prudencia ao travaHar com a ferramenta eletrica. Nao utilizea uma ferramenta eletrica quando estiver fatigado ou sob a influencia de drogas,alcool ou medicamentos. Ummomento de descuido aoutilizar a ferramenta eletrica, pode levar a lesoes graves.
Utilizar equipamento de proteção individual. Utilizar sempreóculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
Evitar una colocacion em funciona involuntaria. Assegure-se de que a ferramenta electrica esta desligada, antes de connecta-la a alimentacion de rede e/ou ao acumulador, antes de levanta-la ou de transporte-la. Se tiver o dedo no interruptor ao transportar a ferramenta electrica ou se o aparelho for connectao a alimentacion de rede quando estiver ligado, poderao ocorro accidentes.
Remover ferramentas de ajuste ou chaves de Boca antes de ligar a ferramenta elctrica. Uma ferramenta ou chave que se entre numa parte do aparelho em movimento pode levar a lesoes.
Evite uma posicao anomal. Mantenha uma posicao firme e mantenha sempre o equilibrio. Desta forma é mais fácil controlar a ferramenta eletrica em situações inesperadas.
- Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os@cabelos e roupas afastados de peças em movimento. Roupas frouxas,@cabelos longos ou joias podem ser agarrados por peças em movimento.
Se for possivel montar dispositivos de aspiracao ou de recolha, assegure-se de que estejam connectados e realizados correctamente. Autilização de umaspiração de pou pode reduzir o perigo devido ao pou.
- Não deixe que a familiaridade resultante de uma'utilisation frequente de ferramentas permita que você se torne complacent e ignore os princípios de segurar a ferramenta. Uma coisa descuidada pode fazer ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas electricas
- Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na area de potência indicada.
- Não utilizes uma ferramenta eletrica com um interruptor defeituoso. Uma ferramenta eletrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remove o acumulador, se amovivel, antes de executar ajustes na ferramenta electrica, de substituir acessórios ou de guardar as ferramentas electricas.Esta medida de segurarva evita o arranque involuntario da ferramenta electrica.
Guardar ferramentas eletricas nao realizadas fora do alcance de crianças e não permitir que as pessoas que não estjam familiarizadas com o(AParemho ou que nao tenham lido estas instruçõesutilizem oaparemho.
20 | Portugués
Ferramentas eletricas sao perigosas se forem realizadas por pessoas inexperentes.
- Tratar a ferramenta eletrica e os acessórios com cuidado. Controlar se as partes moveris do aparelho funcionam perfeitamente e não emppram, e se há peças quebradas ou danificadas que possam prejudicar o的功能amento da ferramenta eletrica. Permitir que peças danificadas sejam reparadas antes dautilização. Muito acidentes tem como causa, a manutençao insufficiente de ferramentas eletricas.
- Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequencia e podem ser conducidas com maior dificuldade.
Utilizar a ferramenta eletrica, acessos, ferramentas de aplicacao, etc. conforme estas instruções.Considerar as condições de trabalho e a tarefa a ser executada.Autilização de ferramentas eletricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superficies de agarrar secas, limpas e livres de oleo e massa consistente. Punhos e superficies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situacoes inesperadas.
Servico
So permita que o seu aparecido soit reparado por pessoal especializzato e qualificado e so com peças de reposicao originais. Desta forma é assegurado o acontecimiento seguro do aparecido.
Instruções de segurarça para tupias
Secure a ferramenta elétrica somente nas superficies de agarrar isoladas, uma vez que o cortador podeentrar em contacto com o seu propre cabo. O corte de um fio "sob tensão" irá colocar as partes metálicasexpostas da ferramenta elétrica "sob tensão" e pode darumCHOque elétrico ao operador.
Use gramos ou outra forma pratica para fixar e suportar a peça numa plataforma estável. Segurar a peça com a mão ou contra o seu corpo deixa-a instavel e pode levar à perda de controlo.
- O número de rotações admissivel daresha deve ser no minimum tao alto quando o número de rotações maximo indica na ferramenta eletrica. As fresas que rodam mais depressao do que o admissivel podem quebrar e ser projetadas.
Fresas ou autres acessosórios devem caber exatamente no encabadouro da ferramenta (pinta de aperto) da sua ferramentaétrica. Ferramentas acopláveis, que não cabem exatamente no encabadouro da ferramentaétrica, giram irregularmente, vibram fortemente e podem levar àperda de controlo.
So conducir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há
risco de um contragolpe, se a ferramenta de aplicacao se enganchar na peça a ser trabalhada.
- Não colque as mês na area de fresagem nem na fresa. Segure o punho adicional com a outrasão. Se às vezes estiverem a segurar a fresadora, não poderao ser feridas pela ferramenta de fresagem.
- Nunca passa a fresa por cima de objetivos de metal, pregos ou parafusos. A fresa pode ficar danificada e fazer aumento as vibrações.
Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia eletrica local. O contacto com cabos electrolycos pode provoc fogo e choques electrolycos. Danos em tubos de gás podem levar a explosão. A penetração num cano de água Cause danos materiais ou pode provoc um何时leétrico. - Não utilize fresas embotadas ou danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilibrio.
- Espere que a ferramenta eletrica pare completeness, antes de deposita-la. A ferramenta de aplicacao pode emperrar e levar a perda de controso sobre a ferramenta eletrica.
- Durante o trabalho, segure a ferramenta eletrica com as两大ores providencia uma estabilitadede segura. A ferramenta eletrica é conducida com maior segurarca com ambas as mados.
Descrição do produits e do service
Leia todas as instruções de segança e instruções. A inobservança das instruções de segança e das instruções podem causarCHOque elétrico, incendio /ou ferimentos graves.
Respeite as figuras na parte darente do manual de instruções.
Utilização adequada
A ferramenta eletrica destină-se a fresar e a fresar por cópia, numa base fixa, ranhuras, arestas, perfis e furos oblongos em madeira, plastico e materiais leves.
Com um de número de rotações reduzido e com as fresas correspondentes también podem ser realizados metais não ferrosos.
Componentes ilustrados
A)nummeração dos componentes ilustrados refere-se àpresentação da ferramenta eletrica na párgina deesquemas.
(1) Botão de bloqueio para interruptor de ligar/desligar
(2) Punho direito (superficie isolada)
(3) Tecla de bloqueio do veio
(4) Parafuso de orelhas para barras de guia para guia paralela (2x)
(5) Proteção contra aparas
(6) Placa de base
(7) Placa deslizante
(8) Encaixe para barras de guia para guia paralela
10) Manga de proteção
(11) Parafuso de orelhas para ajuste do limitador de profundidade
(14) Escala de ajuste da profundidade de fresagem
(15) Punho esquerdo (superficie isolada)
(16) Alavanca tensora para travamento da profundidade de fresagem
(20) Roda da pré-seLECTIONA da velocidade de rotação
(21) Porca de capa com pinça de aperto
(22) Chave de bocas (19 mm)
(23) Mangueira de aspiração (0 35 mm)
(24) Adaptador de aspiração
(25) Parafuso serrilhado para adaptador de aspiracao (2x)
(26) Barra de guia da guia paralela (2x)
(27) Guia paralela
(28) Cavilha de centraia
(29) Parafuso de orelhas para cavilha de centrar
(30) Batente para curvas
(31) Compasso de fresar/adaptador para calha de guia a)
(32) Punho para compasso de fresar
(33) Parafuso de orelhas para ajuste grosseo do compasso de fresar (2x)^a)
(34) Parafuso de orelhas para ajuste de precisao do compasso de fresar (1x)^a)
(35) Botão rotativo para ajuste de precisão do compasso de fresar
(37) Calha de guiaa
(38) Placa distanciadora (contida no Conjunto "compasso de fresar")
(39) Manga de copiar
a) Acessórios aparecido ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontrar-se nonoxo programa de acessórios.
Dados&Tecnicos
| Tupia GOF 130 | |
| Número de produits | 3601 FB7 0.. |
| Potência nominal observada W 1300 | |
| N.° de rotações em vaz r.p.m. 11000-28000 | |
| Tupia GOF 130 | ||
| Pré-selectão da velocidade de rotação | ● | |
| Constant Electronic | ||
| Ligação para aspiração de pô | ||
| Pinças de aperto compatíveis mm | pole-gadas | 6/8¼ |
| Cargo do cesto de fresar mm 55 | ||
| Peso conforme | kg 3,5 | |
| EPTA-Procedure 01:2014 | ||
| Classe de proteção | □/II | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões espécicas do pais,"These dados podem variar.
Montagem
Introduzir fresa (ver figura A)
Antes de todos lavoros na ferramenta elétrica devaré puxar a ficha de rede da tomad.
Para colocar e trocar as fresas, é recomendado'utilizar luvas de proteção.
Dependendo da aplicacao, está disponiblenes ferramentas de fresagem de diversos modelos equalities.
As fresas de aço de corte rápido de alto rendimento
(HSS) são adequadas para o processamento de materiais macios, como p. ex.,madeira macia e plácico.
Fresas com gumes de metal duro (HM) são especialmente indicadas para materiais abrasivos euros, como p. ex.madeira dura e alúnio.
Ferramentas de fresagem originais do vasto programa de acessórios Bosch poder ser adquiridas atraves do seu revendedor especializzato.
Soutilizarferramentadefresagemlimpas emperfeitas condições.
-Vire a protecao contra aparas (5) para baixo.
- Prima e mantenha premida a tecla de bloqueio do voio (3). Se necessario, rode o voio do motor a nao ate ficar bloqueado.
-Solte a porca de capa (21) com a chave de bocas (22) (tamanho 19mm rodando no sentido de rotação 1.
- Introduza a fresa na pinça de aperto. A haste da fresa deve ser introduzida, no minimo 20 mm, na pinça de aperto.
- Aperte a porca de capa (21) com a chave de bocas (22) (tamanho 19 mm) rodando no sentido de rotação ② . Solte a tecla de bloqueio do veio (3).
Vire a proteção contra aparas (5) para cima.
- Sem a manga de copiar montada, não insira fresas com um diamétro superior a 50 mm. Estas fresas não passam atraves da placá de base.
22 | Português
- Nunca aperture a pinca de aperto com a porca de capa, quando não estiver montada uma fresa. Caso contrário, pode danIFICAR a pinca de aperto.
Aspiração de pó/de aparas
Pós de materiais como por exemplo,inentas que contentem chumbo,alguns tips de madeira,minerais e metais,podem ser nocivos a saude. O contacto ou a inalacao dos pós pode provocar reacoes alergicas e/ou doencas nas vias respiratoriasdoutilizadorou das pessoasque se encontrem por perto.
Ceros pós, como por exemple é de carvalho e faia são considerados como sendero cancerígenos, especialmente quando juntos com substancias para o tratamento de madeiras (cromato, produits de proteção damadeira).
Material que contém asbesto só deve ser procesado por persona especializada.
- Se possével deveryar um dispositivo de aspiração de po apropriadoparo material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma masçara de proteção respiratória comoreacha da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu País.
Evite a accumulacao de pno no local de travailho. Poes podementravlemente emignao.
Montar o adaptor de aspiração
O adaptor de aspiração (24) pode ser montado com a união de mangueira para a fronte ou para trás. No caso de montagem com a união de mangueira na fronte, é necessáriourar previamente a proteção contra aparas (5). Fixe o adaptor de aspiração (24) com os 2 parafusos serrilhados (25) na placá de base (6).
Para asseguar uma aspiração optimizada, é necessário que o adaptorador de aspiração (24) sera limpo em intervalos regulares.
Ligar a aspiração de pó (ver figura B)
Insira uma mangueira de aspiração (0 35 mm) (23) (acessório) no adaptor de aspiração montado. Ligue a mangueira de aspiração (23) a um aspirador (accessório).
A ferramenta eletrica pode ser ligada diretamente a uma tomada de um aspirador universal Bosch com disposicao de arranque remoto. Este é iniciado automaticamente quando se liga a ferramenta eletrica.
O aspirador de pó deve ser apropriadó para o material a ser travañado.
Coloque a proteção contra aparas (5) pelarente na guia de forma a engatar. Para retirar segure lateralmente na proteção contra aparas e retire-a para a frente.
Funcimiento
- Observar a tensão de rede! A tensão da fonte de correnteétrica devecoincidir com os dados que constam na placacdecharacteristicadaferramentaleétrica.Ferramentasétricasmarcadaspara230V neverthelesspodemseroperadascom220V.
Colocacao em funcaoamento
Pré-seLECTIONAR o número de rotações
Com a roda de ajuste para pre-seLECTION do numero de rotação (20) pode pre-selectionar o numero de rotações necessario mesmo durante a operação.
1-2 Nstreamo de rotações baixo
3-4 Nível de roações médio
5-6 Nível de rotações elevado
Os valuores representados naabela são valuores de referencia. O número de rotações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.
| Material Diámetro da fresa | Posicao da roda de ajuste | |
| [mm] | ||
| Madeira de lei(Faia) | 4-10 | 5-6 |
| 12-20 | 3-4 | |
| 22-40 | 1-2 | |
| Madeira branda(Pinheiro) | 4-10 | 5-6 |
| 12-20 | 3-6 | |
| 22-40 | 1-3 | |
| Placas deagglomerado demadeira | 4-10 | 3-6 |
| 12-20 | 2-4 | |
| 22-40 | 1-3 | |
| Pláticos 4-15 | 16-40 | 2-3 |
| 1-2 | ||
| Alumínio 4-15 | 16-40 | 1-2 |
Ligar/desligar
Antes de ligar/desligar,ajuste a profundidade de fresagem. Para ligar a ferramenta eltrica, prima primeiro o botao de bloqueio (1),e a seguir o interruptor de ligar/desligar (19) e mantenha-o premido.
Para fixar o interruptor de ligar/desligar (19) prima novamente o botao de bloqueio (1).
Para desligar solte o interruptor de ligar/desligar (19). Se com o botão de bloqueio (1) tiver fixado o interruptor de ligar/desligar (19), prima brevamente o interruptor de ligar/ desligar (19) e(depais solte-o.
Constant-electronic
A Constant-Electronic mantém o número de roações durante a marcha em vazio e sob cargo quase que constante e assegura um desempenho de trabalho uniforme.
Ajustar profundidade de fresagem (ver figura D)
O ajuste da profundidade de fresagem so pode ser feito com a ferramenta eletrica desligada.
Para o ajuste aproximado, proceda da segunte maneira:
- Colocar a ferramenta eletrica com a fresa montada sobre a peça a ser trabalhada.
-Ajuste o limitador escalonado (9) para o;nivel mais baixo; o limitador escalonado engata de forma percetivel. - Solte o parafuso de orelhas no batente de profundidade (11), de modo a que o batente de profundidade (13) se mova livrente.
- Prima a alavanca tensora para o travamento da profundidade de fresagem (16) no sentido de rotação e desloque a tupia lentamente para baixo, até que fresa (18) toque na superficie da pea. Solte novamente a alavanca tensora para o travamento da profundidade de fresagem (16), para fixar esta profundidade de imersão. Se necessário, pressione a alavanca tensora para o travamento da profundidade de fresagem (16) no sentido de rotação , para a fixar definitivamente.
- Pressione o batente de profundidade (13) para baixo, até que assente sobre o limitador escalonado (9). Coloque a correixa com a marca de indexação (12) na posicao 0 da escala de profundidades de fresagem (14).
- Coloque o batente de profundidade (13) na profundidade de fresagem desejada e aperte o parafuso de orelhas no batente de profundidade (11). Certificque-se de que a correduça com a marca de indexação (12) não é reajustada.
- Pressione a alavanca tensora para o travamento da profundidade de fresagem (16) no sentido de rotação e desloque a tupia para a posicao superior.
No caso de profundidades de fresagem maiores, deve efetuar various passos de processamento com respetivamente menos remoço de aparas. Com a ajuda do limitador escalonado (9) pode dividir a operacao de fresagem em various niveis. Para tal ajuste a profundidade de fresagem desejada para o;nivel mais boa do limitador escalonado e seleciona para os primeiros passos de processamento niveis mais altos no inico.
Instruções de trabalho
Proteger as fresas contra golpes e pancadas.
Antes de todos lavoros na ferramenta elétrica devaré puxar a ficha de rede da tomad.
Sentido e processo de fresagem (ver figura E)
A fresagem deve ocorrre sempre no sentido oposto ao da rotação da fresa (18) (sentido contrário). Se fresar no mesmo sentido da fresa (sentido igual) a ferramenta eletrica pode fugir-lhe da nao.
Ajuste a profundidade de fresagem.
Coloque a ferramenta elétrica com a fresa montada sobre a peça a ser realizada e ligue a ferramenta elétrica.
Pressione a alavanca tensora para o travamento da profundidade de fresagem (16) para baixo e desloque a tupia lentamente para baixo, até que a profundidade de fresagem ajustada sera alcancada. Solte novamente a alavanca tensora para o travamento da profundidade de fresagem (16), para fixar esta profundidade de imersão. Se
necessário, pressione a alavanca tensora para o travolvimento da profundidade de fresagem (16) para cima, para a fixar definitivement.
Realizar o processo de fresagem com avanço uniforme.
Após terminar o processo de fresagem,deerá conducir a tupia de volta para a posicao mais alta.
Desligue a ferramenta elétrica.
Fresar com encosto auxiliar (ver figura F)
Para processor grandes peças, como por exemplo ao fresar ranhuras, é possivel fixar uma tabua ou uma ripa àPEGA a ser travaHada, como limitador auxiliar e conducir a tupia ao longo do limitador auxiliar. Conduza a tupia no lado achatado da placac deslizante ao longo do limitador auxiliar.
Fresararestasouformas
Ao fresar arestas ou formas sem limitador paralelo, é necessario que a ferramenta de fresagem esteja equipada com um espigao de guia ou com um rolamento de esferas.
Aproximar a ferramenta elétrica ligada lateralmente da peça, até o espigão de guia ou o rolamento de esferas da fresa assentar na aresta da peça a ser trabalhada.
Conduzir a ferramenta eletrica ao longo da aresta da peça.
Assegurar um apoio no ángulo correto. Uma pressão demasiado alta pode danificar a aresta da peça.
Fresar com guia paralela (ver figuras G-H)
Introduza o limitador paralelo (27) com as barras de guia (26) na placacde base (6) e aperte-o com os parafudos (4) de accordo com a medida necessaria.
Conduzir a ferramenta eletrica ligada com avanco uniforme e pressao lateral ao longo da guia paralela na aresta da peça.
Fresar arcos (ver figuras I-J)
Rode a guia paralela (27), de forma a que as和地区 de encosto apontem para cima.
Introduza o limitador paralelo (27) com as barras de guia (26) na placar de base (6) e aperte-o com os parafudos (4) de accordo com a medida necessaria.
Fixe a cavilha de centrar (28) com o parafuso de orelhas (29) atraves do furo na guia paralela (27).
Insira a cavilha de很开心 (28) no punto central marcado do arco e efetue a operacao de freesagem com um avanco uniforme.
Fresar com o batente para curvas (ver figuras K-L)
Introduza o limitador paralelo (27) com as barras de guia (26) na placar de base (6) e aperte-o com os parafudos (4) de acordo com a medida necessaria.
Fixe o batente para curvas com o rolete de guia (30) montado atraves do furo na guia paralela (27).
Desloque a ferramenta eletrica ao longo da aresta da peça com uma ligeira pressão lateral.
Fresar com compasso de fresar (ver figura M)
Para trabajoos de fresagem circulares pode usar o compasso de fresar/adaptador para calha de guia (31). Montar o compasso de fresar como indicaço na figura.
24 | Português
Enrosque o parafuso de centrar (36) na rosca no compasso de fresar. Coloque a ponta do parafuso no centro do arco a fresar, certificque-se de que a ponta do parafuso alcanca a superficie do material.
Ajuste grosseiramente o raio desejado, deslocando o compasso de fresar e aperte os parafudos de orelhas (33) e (34).
Com o botão rotativo (35)deois de soltar o parafuso de orelhas (34) pode ajustar de forma precisa o comprimento.
Uma volta corresponde a um的方式来 deslocamento de 2,0 mm, uma das marcas de divisão no botão rotativo (35)
corresponde a uma alteracao do的方式来 deslocamento de aprox. 0,1 mm.
Desloque a ferramenta eletrica ligada com o punho direito (2) e o punho para o compasso de fresar (32) sobre a peça.
Fresar com calha de guia (ver figura N)
Com a ajuda da calha de guia (37) pode efetuar passos de trabalho em LINHA reta.
Para compensar a dificenca de alterua, tem de montar a placadistanciadora (38).
Monte o compasso de fresar/adaptador para calha de guia (31) como indica na figura.
Fixe a calha de guia (37) à peça com dispositivos de aperto apropriados, p. ex. gramos. Coloque a ferramenta elétrica com adaptorador para calha de guia (31) montado na calha de guia.
Fresar com manga de copiar (ver figuras O-P)
Com a ajuda da manga de copiar (39) é possível transferir contornos de modelos ou escantilhões para as peças.
Selecionar a manga de copiar em funcao da espessura do escantilhao ou da peça. Devido a altitude saliente da manga de copiar, o escantilhao tem de ter uma espessura minima de 8 mm.
Desloque a alavanca de destravamento (17) e colque a manga de copiar (39) por baixo na placar de base (6). Os cames de codificacao tem de encaixar de forma percetivel nos entalles da manga de copiar.
Escolha uma fresa com um diametro inferior ao diametro interno da manga de copiar.
Para fresar com a manga de copiar (39), proceder da seguinete forma:
- Aproxime a ferramenta elétrica com a manga de copiar ao escantilhão.
- Pressione a alavanca tensora para travamento da profundidade de fresagem (16) para baixo e conduza a tupia lentamente para baixo, até ser alcancada a profundidade de fresagem ajustada. Volte a soltar a alavanca tensora para travamento da profundidade de fresagem (16) para fixar esta profundidade de imersão.
Se necessario, pressione a alavanca tensora para货运amento da profundidade de fresagem (16) para cima, para a fixar definitivement.
- Conduza a ferramenta elétrica com a manga de copiar saliente, pressionando lateralmente, ao longo do escantilhão.
Manutenção e assistência Tecnica
Manutenção e limpeza
Antes de todoseworkos na ferramenta eltrica defera puxar a ficha de rede da tomad.
- Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e de forma segura.
Em condições de'utilisation extremas utilize-se sempre, se possivel, umsystema de aspiracao.Limpe frequentlymente as aberturas de ventilacao com um pincel e interconnecte um disjuntor de corrente de avaria (PRCD).Duraente o processamento de metais é possivel que se deposite po conducivo no interior da ferramenta eltrica. Isto pode prejudicar o isolamento de protecao da ferramenta eltrica.
Se for necessario instalar um cabo de ligaçao, a instalacao deve ser feita pela Bosch ou por um centro de service autorizzato para ferramentas elétricas Bosch, para Severity perigos de seguranca.
Servico pos-venda e aconselhamento
O service pos-venda responde as suas perguntas a respeito de serviços de reparacao e de manutencao do seu produto, assim como das peças sobressalentes. Desenhos explididos e informacoes acerca das peças sobressalentes tambem em: www.bosch-pt.com
A)nossa equipa de consultores Bosch esclarece com prazer todas as suas duvidas a respeito dos outros produits e acessórios.
Indique para todas as questoes e encomendas de peças sobressalentes a referencia de 10 digitos de acordo com a placar de carateristicas do produits.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195
Campinas, São Paulo
Tel.: 08007045446
www.bosch.com.br/contato
Encontrathersenderecogsdasistencia Tecnica em:
Ferramentas elétricas, accesórios e embalagens devem ser enviados a una reciclagem ecológica de materías-primas.
Não deitar ferramentas electrolyicas no lixo dométrico!
中文
安全规章
电动工具通用安全警告
警告！
阅读所有警告和所有说明！不遵
照以下警告和说明会导致电
击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
auiuuiiuiuuiuuaa o uuuiuauuuiuai 1 auiuuiuiuuiuuiuuiuuiuuiuuiuuiuui
(A JJJJI)jjJdAJJ uS
j5jieaguljg 1jLjg
a aalaaaggig jjbjjll ggu .galll
Jc 3gall Jo aegiaal jall Jd Jlc JaaH (HSS) gaij gw o-ssJI.
Jn jg bai g a Jj 10000000000000000000000000000000000000000000000000000
olj j aulal jall ssc lglal elisai.aaiai jll jogl ciaaull wgj.aoaillg aoall jll pai 5j
