用户手册 GDE max Professional BOSCH

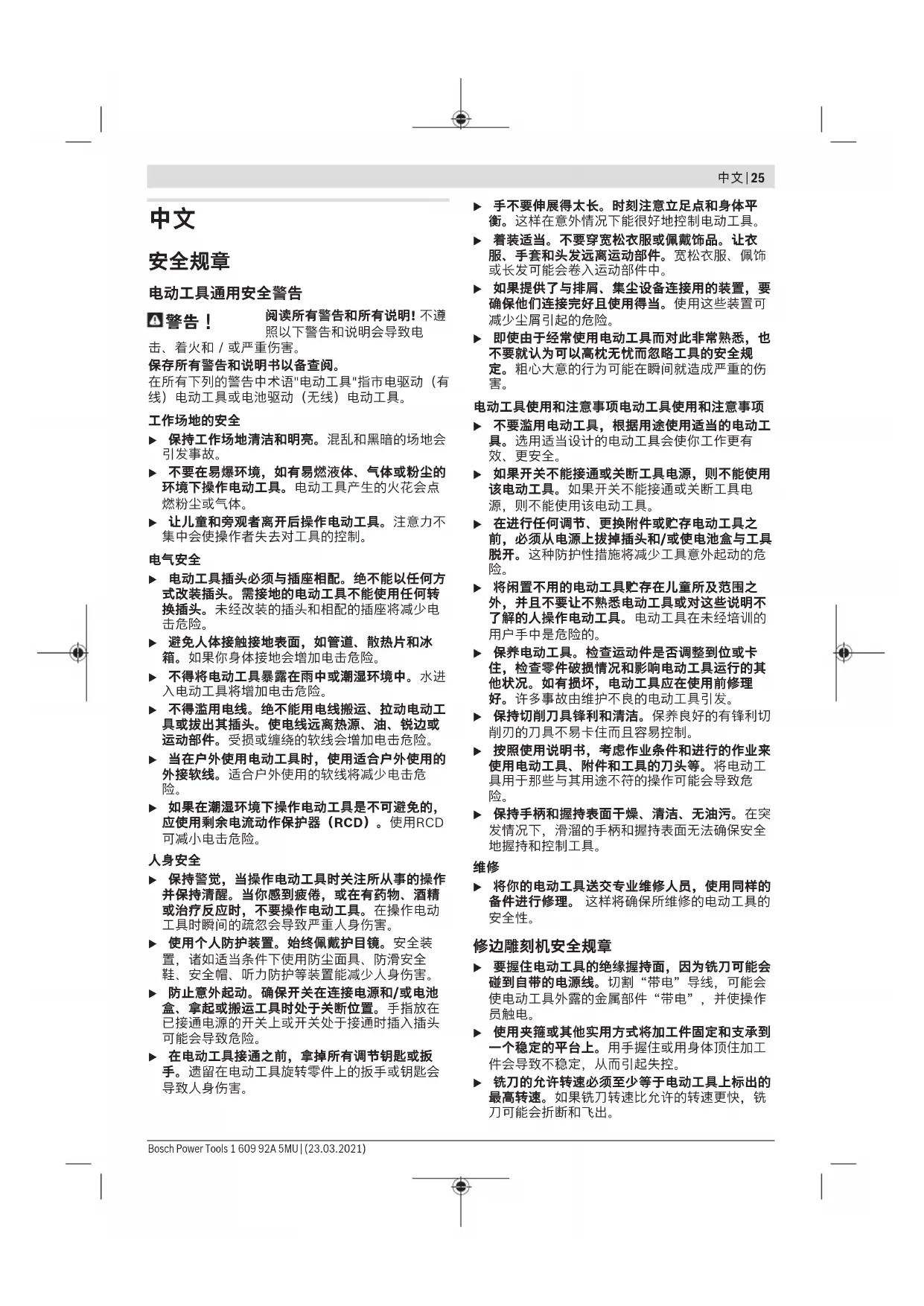

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。如果开关不能接通或关断工具电 源，则不能使用该电动工具。 u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 要握住电动工具的绝缘握持面，因为铣刀可能会 碰到自带的电源线。切割“带电”导线，可能会 使电动工具外露的金属部件“带电”，并使操作

u 使用夹箍或其他实用方式将加工件固定和支承到 一个稳定的平台上。用手握住或用身体顶住加工 件会导致不稳定，从而引起失控。 u 铣刀的允许转速必须至少等于电动工具上标出的 最高转速。如果铣刀转速比允许的转速更快，铣

Bosch Power Tools 1 609 92A 5MU | (23.03.2021)26 | 中文 u 铣刀或其他附件必须与您的电动工具的夹头（夹 钳）精准配合。 如果切削附件未与电动工具的夹 头精准配合，切削附件会旋转不均匀、剧烈震动

u 先开动电动工具后再把工具放置在工件上切割。 如果电动工具被夹在工件中，会有反弹的危险。 u 切勿将手伸入铣割范围或放在铣机上。用另一只 手支撑住辅助手柄。使用双手操作雕刻机，便不

u 铣割时，铣刀不可以接触金属、钉子或螺丝。如 此会损坏铣刀，而且会造成强烈震动。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。凿 穿水管不仅会造成严重的财物损失，也可能导致

u 不得使用已经变钝或受损的铣刀。变钝或受损的 铣刀导致摩擦力增大，可能会卡住或失去平衡。 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 工作时要使用双手握紧电动工具并确保站稳。使 用双手才能够稳定地操作电动工具。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具适合在木材、塑料和轻型建筑材料上进 行修边、铣槽、雕刻、铣长孔以及仿形雕刻的工 作。操作时机器必须紧贴在工件表面。 如果降低转速并且使用合适的铣刀也可以加工非铁

机件的编号和电动工具详解图上的编号一致。 (1)

(4) 平行限制器导向杆的翼形螺栓（2个） (5)

(12) 带索引标记的滑动调节器 (13)

(22) 开口扳手（19毫米） (23) 吸尘软管（直径35毫米）

(25) 吸尘适配接头的滚花螺栓（2个） (26) 平行限制器导杆（2个） (27)

(38) 隔板（包含在“铣削规”套件中） (39)

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

/II 所有参数适用于230伏的额定电压[U]，对于其他不同的电压 和国际规格，数据有可能不同。 1 609 92A 5MU | (23.03.2021) Bosch Power Tools中文 | 27

u 在电动工具上进行所有操作之前都必须从插座上

安装铣刀（参见插图A） u 安装和更换铣刀时，最好戴上防护手套。 根据各种用途，本公司提供了不同品质和款式的铣

由高性能高速钢（HSS）制成的铣刀适合加工柔性 材料，比如软木和塑料。 由硬质合金（HM）制成的铣刀适合加工硬而耐磨的

您可以向您的专业经销商购买博世附件系列中的各

只能安装完好且干净的铣刀。 – 翻下切屑防护(5)。 – 按压主轴锁定键(3)并按住。必要时手动旋转电机

– 朝➊方向转动开口扳手(22)（扳手开口度19毫 米）来松开锁紧螺母(21)。 – 把铣刀装入夹钳中。铣刀柄必须至少陷入夹钳中 20毫米。 – 朝➋方向转动开口扳手(22)（扳手开口度19毫 米）来拧紧锁紧螺母(21)。松开主轴锁定键(3)。 – 向上翻起切屑防护(5)。 u 在未安装仿形套的情况下，请不要使用直径大于 50毫米的铣刀。此铣刀无法通过底座。 u 只要还未安装铣刀，就绝不可张紧夹钳和锁紧螺

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

吸尘适配接头(24)可以通过软管接头向前或向后安 装。使用前部软管接头进行安装时，必须先取下切 屑防护(5)。用2个滚花螺栓(25)将吸尘适配接头 (24)固定到底板(6)上。 为确保最佳的集尘效果，必须定期清洁吸尘适配接 头(24)。 连接吸尘器（见图B） 将吸尘软管（直径35毫米）(23)（附件）插到已安 装的吸尘适配接头上。将吸尘软管(23)与吸尘器

电动工具可直接连接到带远程启动功能的Bosch通 用吸尘器的电源插座上。开动电动工具时吸尘器会

根据工件的物料选择合适的吸尘器。 抽吸可能危害健康、可能导致癌症或干燥的废尘 时，务必使用特殊的吸尘器。 安装切屑防护（参见插图C） 将切屑防护(5)从前面装入导轨并使其卡止。取下时 请抓住切屑防护一侧，并将其向前拉下。

u 注意电源电压！电源的电压必须和电动工具铭牌 上标示的电压一致。标记为230伏电动工具用220

利用转速预选调节轮(20)也可以在运行过程中预选

1−2 低转速 3−4 中等转速 5−6 高转速 表格中的值仅供参考。正确的转速必须视工件材料 和工作条件而定，唯有实际操作才能够找出最合适

在接通/关闭前调整铣削深度。 接通电动工具时，首先按压锁定按钮(1)，然后按压 电源开关(19)并按住。 如需锁定电源开关(19)，请再次按压锁定按钮(1)。 如要关闭，松开电源开关(19)。如果已通过锁定按 钮(1)锁定了电源开关(19)，请短促按压电源开关 (19)，然后将其松开。 Bosch Power Tools 1 609 92A 5MU | (23.03.2021)28 | 中文

不论机器处在负载或空载状态，恒定电子装置都能 够稳定转速，确保一致的工作效率。 调整铣削深度（参见插图D） 关闭电动工具之后才可以调整铣深。 遵循以下的步骤初步调整铣深： – 把已经装好铣刀的电动工具放在要加工的工件

– 将档位限制器(9)调到最低档，可感到档位限制器

– 松开限深器上的翼形螺栓(11)，以便让限深器 (13)可以自由移动。 – 朝➊方向按压铣削深度锁定装置夹紧杆(16)，将 上铣头缓慢向下拉，直至铣刀(18)接触到工件表 面。再次松开铣削深度锁定装置夹紧杆(16)，以 便固定该浸入深度。必要时朝➋方向按压铣削深 度锁定装置夹紧杆(16)，以便将其最终固定。 – 向下按压限深器(13)，直至其套在档位限制器(9) 上。将带索引标记的滑动调节器(12)调至铣深刻 度尺(14)上的位置0。 – 将限深器(13)调至所需的铣削深度，然后拧紧限 深器上的翼形螺栓(11)。注意不要再调节带索引 标记的滑动调节器(12)。 – 朝➊方向按压铣削深度锁定装置夹紧杆(16)，然 后将上铣头拉到最上端的位置。 针对较大的铣削深度，应通过较少的切屑加工进行 多次加工过程。您可以借助档位限制器(9)将铣削过 程分成多个档位。通过档位限制器的最小档位调节 所需铣削深度，首次加工时请先选择最高档位。

u 保护铣刀免受冲撞和敲击。 u 在电动工具上进行所有操作之前都必须从插座上

铣削方向和铣削过程（参见插图E） u 必须始终沿铣刀(18)的反方向铣削（逆向运 行）。顺着铣刀的转向（同向运作）铣割电动工 具可能从您的手上被扯开。

把安装好铣刀的电动工具放在待加工的工件上并开

向下按压铣削深度锁定装置夹紧杆(16)，将上铣头 缓慢向下拉，直至达到所设定的铣深。再次松开铣 削深度锁定装置夹紧杆(16)，以便固定该浸入深 度。必要时向上按压铣削深度锁定装置夹紧杆 (16)，以便将其最终固定。 以均匀的进给执行铣削过程。 结束铣割之后要把上铣头拉回到最上端的位置。

用辅助定位装置铣削（见图片F） 加工较大的工件时，例如铣削凹槽时，您可以将木 板或木条作为辅助定位装置固定在工件上，然后沿 着辅助定位装置移动上铣头。沿着辅助定位装置上 的底板磨平面移动上铣头。

进行修边或雕刻时如果不使用平行挡块，则必须在 铣刀上装配导向榫头或滚珠轴承。 把已经开动的电动工具慢慢地移近工件的边缘，至 铣刀上的导向榫头或滚珠轴承接触了工件的边缘为

接著沿著工件的边缘推动电动工具，电动工具和工 件表面的角度要保持直角，不可倾斜。用力过猛可

用平行限制器铣削（参见插图G–H） 将带导向杆(26)的平行限制器(27)推入底板(6)，然 后根据必要的尺寸用翼形螺栓(4)将其固定。 用力均匀地向前推进已经开动的电动工具。必须紧 靠着平行限制器，并沿着工件边缘推动电动工具。 铣削圆弧（参见插图I–J） 翻转平行限制器(27)，以便让限制器表面朝上。 将带导向杆(26)的平行限制器(27)推入底板(6)，然 后根据必要的尺寸用翼形螺栓(4)将其固定。 用翼形螺栓(29)将定心销(28)穿过平行限制器(27)

将定心销(28)插入圆弧上所标记的中心点，施力均

用弯曲限制器铣削（参见插图K–L） 将带导向杆(26)的平行限制器(27)推入底板(6)，然 后根据必要的尺寸用翼形螺栓(4)将其固定。 用已安装的导引轮将弯曲限制器(30)穿过平行限制 器(27)上的孔来将其固定。 沿着工件边缘略微从侧边按压并推进电动工具。 用铣削规铣削（见图片M） 针对圆形铣削工作可以使用铣削规/导轨适配接头 (31)。参考插图安装铣削规。 将定心螺栓(36)拧入铣削规的螺纹中。将螺纹尾装 入带铣削圆弧的中心点，同时注意将螺纹尾卡入工

通过移动铣削规粗略调节所需的半径，然后拧紧翼 形螺栓(33)和(34)。 在松开翼形螺栓(34)后，您可以通过旋钮(35)精调 长度。每转动一圈就改变2.0毫米的调节行程，旋钮 上的每一个刻度线(35)对应0.1毫米的调节行程变

在工件上方移动时请抓住已经开动的电动工具的右 侧手柄(2)和铣削规的手柄(32)。 用导轨铣削（见图片N） 您可以借助导轨(37)进行直线加工。 比较高度差异时，您必须安装隔板(38)。 参考插图安装铣削规/导轨适配接头(31)。 用合适的夹紧装置（比如螺旋夹钳）将导轨(37)固 定在工件上。用已安装的导轨适配接头(31)将电动

用仿形套铣削（参见插图O–P） 借助仿形套(39)可将样板或模板的轮廓复制到工件

1 609 92A 5MU | (23.03.2021) Bosch Power Tools繁體中文 | 29 根据模具或模板的厚度选择合适的复制套筒。由于 仿形衬套凸出在外，所以模板的厚度至少要有8毫

移动解锁杆(17)，将仿形套(39)向下装入底板(6)。 编码的突起必须正确地陷入仿形衬套上的凹陷中。 u 铣刀的直径必须小于仿形套的内直径。 用仿形套(39)铣削时请执行以下操作步骤： – 开动电动工具，将仿形衬套靠向模板。 – 向下按压铣削深度锁定装置夹紧杆(16)，将上铣 头缓慢向下拉，直至达到所设定的铣深。再次松 开铣削深度锁定装置夹紧杆(16)，以便固定该浸 入深度。必要时向上按压铣削深度锁定装置夹紧 杆(16)，以便将其最终固定。 – 沿这模板推进装了仿形套的电动工具。

u 在电动工具上进行所有操作之前都必须从插座上 u 电动工具和通气孔必须随时保持清洁，以确保工 u 在某些极端使用环境下，如果可能的话一定要使 用吸尘器。经常用毛刷清洁通气孔中的污垢，并 且要使用故障电流保护开关（PRCD）。加工金 属时可能在电动工具的内部堆积会导电的粉尘。 这样可能会影响电动工具的安全绝缘性能。 如果必须更换连接线，务必把这项工作交给Bosch 或者经授权的Bosch电动工具顾客服务执行，以避 免危害机器的安全性能。

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特· 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收再利用电动工具、

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 因為切刀可能會接觸到本身的電線，務必利用絕 緣握持表面拿持電動工具。切割「導電」電線可 能導致電動工具外露的金屬部件「導電」，進而

u 請用夾具或其他可行方式將工件穩固地架在可靠 平台上。用手握持機器或將它貼靠在身上，將無 法確實固定其位置而致使失控。 u 修邊刀的額定速度必須至少等於電動工具上標示 的最高轉速。修邊刀以比其額定速度大的速度運 轉，可能發生爆裂和飛濺。 u 銑刀或其他配件必須精準吻合電動工具的刀具承 座（夾頭）。如果嵌件工具與電動工具的刀具承 座之間有餘隙，不僅嵌件工具無法均勻旋轉，轉 動時甚至會強烈震動，進而造成機器失控。 u 先啟動電動工具後再把工具放置在工件上切割。 如果電動工具被夾在工件中，會有反彈的危險。 u 請勿將手伸進銑削範圍或碰觸銑刀。另一隻手應 握在輔助手柄上。使用雙手操作雕刻機，便不會

u 切勿在金屬物體、釘子或螺釘上方進行銑削。這 麼做會造成銑刀損壞，同時也會造成強烈震動。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。鑿 穿水管不僅會造成嚴重的財物損失，也可能導致

u 切勿使用已變鈍或已受損的銑刀。變鈍和損壞的 銑刀不僅磨擦大，而且容易被夾住和失去平衡。 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 作業期間請用雙手牢牢握緊電動工具並保持穩 固。使用雙手才能夠更穩定地操作電動工具。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適合在木材、塑膠和輕質建材上進行修 邊、銑槽、雕刻、銑長孔以及仿形雕刻的工作。操 作時機器必須緊貼在工件表面。 只要降低轉速並且使用適當的銑刀，就能用來加工

機件的編號和電動工具詳解圖上的編號一致。 (1)

(4) 平行擋塊導引桿的蝶翼螺栓（2x） (5)

(21) 帶有彈式夾環的鎖緊螺母 (22) 開口扳手（19mm） (23) 吸塵管（直徑35mm）

(25) 吸塵轉接頭的滾花螺栓（2x） (26) 平行擋塊導引桿（2x） (27)

(38) 隔板（屬於「銑割規」套件） (39)

a) 圖表或說明上提到的配件，並不包含在基本的供貨範圍 中。本公司的配件清單中有完整的配件供應項目。

/II 本說明書提供的參數是以 230 伏特為依據，於低電壓地區，

u 維修電動工具或換裝零、配件之前，務必從插座

裝上銑刀（請參考圖A） u 安裝和更換銑刀時，最好戴上防護手套。 根據各種用途，本公司提供了不同品質和款式的銑

高效能快速切削鋼材質的銑刀（HSS）適合用來加 工軟性材料，例如軟木和塑膠。 採用硬金屬刀頭的銑刀（HM）尤其適合用於具磨蝕 特性的堅硬材料，例如硬木和鋁合金。 您可以向您的專業經銷商，購買博世配件系列中的 各式各樣博世原廠銑刀。 只能安裝完好且乾淨的銑刀。 – 將防屑板(5) 往下翻。 – 按壓主軸鎖止按鈕(3) 不要放開。必要時可直接 用手旋轉馬達轉軸，使其位置固定鎖死。 – 用開口扳手(22) （開口寬度 19mm）沿旋轉方 向➊ 轉動，以便鬆開鎖緊螺母(21)。 – 把銑刀裝入夾鉗中。銑刀柄必須至少陷入夾鉗中 20mm。 – 用開口扳手(22) （開口寬度 19mm）沿旋轉方 向➋ 轉動，以便旋緊鎖緊螺母(21)。放開主軸 鎖止按鈕(3)。 – 將防屑板(5) 往上翻。 u 若未裝上仿形襯套，即不得安裝直徑超過50mm 的銑刀。此銑刀無法通過底座。 u 只要尚未裝上銑刀，就絕對不可透過鎖緊螺母將 夾頭鎖緊。否則會造成夾頭損壞。

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 Bosch Power Tools 1 609 92A 5MU | (23.03.2021)32 | 繁體中文 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

軟管接頭不論朝前或朝後，皆可裝上吸塵轉接 頭(24)。安裝時若要將軟管接頭朝前，則必須事先 將防屑板(5) 取下。利用 2 顆滾花螺栓(25) 將吸 塵轉接頭(24) 固定在底座(6) 上。 必須定期清潔吸塵轉接頭(24)，以確保最佳吸塵效

連接吸塵裝置（請參考圖B） 將吸塵管（直徑 35mm）(23) （配件）插到已安 裝好的吸塵轉接頭上。將吸塵管(23) 與吸塵器連接

本電動工具可直接連接到Bosch 全能型吸塵器的插 座上，該吸塵器具備遙控啟動功能。當您啟動本電 動工具時吸塵器也會跟著啟動。 根據工件材質選擇合適的吸塵器。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

安裝防屑板（請參考圖C） 從前面將防屑板(5) 往導槽插入至卡上為止。若要 取下，請從側面抓住防屑，然後將它往前拔出即

u 請注意電源電壓！電源的電壓必須和電動工具銘 牌上標示的電壓一致。標示為 230V 的電動工具 亦可接上 220V 電源。

利用轉速預設轉鈕(20)，即使是在工具運作期間， 亦可按照需求預設轉速。 1−2 低轉速 3−4 中轉速 5−6 高轉速 表格中的值僅供參考。合適的轉速會因物料或工作 狀況而不同，唯有實際操作才能夠找到最佳設定。

請在啟動／關閉電源之前，調整銑深。 若要啟動電動工具，請先按下鎖止鈕(1)，然後再按 住起停開關(19) 不要放開。 若要鎖定起停開關(19) 的位置，請重新按壓鎖止 鈕(1)。 若要關閉電源，放開起停開關(19) 即可。如果有使 用鎖止鈕(1) 來鎖定起停開關(19) 的位置，請短按 一下起停開關(19) 並隨即放開。

不論機器處在負載或空載狀態，恆定電子裝置都能 夠穩定轉速，確保一致的工作效率。 調整銑深（請參考圖D） 關閉電動工具之後才可以調整銑深。 遵循以下的步驟，初步調整銑深： – 把已裝上銑刀的電動工具放到工件上。 – 請將多階式擋塊(9) 調至最低的那一階；此時應 要感覺到多階式擋塊卡上。 – 鬆開限深擋塊上的蝶翼螺栓(11)，使限深擋 塊(13) 能夠自由活動。 – 沿旋轉方向➊ 推動銑深止動機制緊固扳桿(16) 並將電動雕刻刀慢慢往下拉，直到銑刀(18) 接觸 到工件表面。重新放開銑深止動機制緊固扳 桿(16)，以便固定沈入深度。必要時可沿旋轉方 向➋ 推動銑深止動機制緊固扳桿(16)，以便徹

– 將限深擋塊(13) 往下推至緊貼在多階式擋塊(9) 上為止。調整滑塊，使其指示標記(12) 對準鋸深 刻度尺(14) 的位置 0。 – 將限深擋塊(13) 移至所需銑深，然後旋緊限深擋 塊上的蝶翼螺栓(11)。請注意：請不要再移動滑 塊指示標記(12) 的位置。 – 沿旋轉方向 ➊ 推動銑深止動機制緊固扳桿(16) 並將電動雕刻刀移至最上方位置。 銑深較大時，應分次加工，以減少單次的銑削量。 您可借助多階式擋塊(9) 將銑削作業分攤成多次操 作。其做法是：將多階式擋塊的最低一階設成所需 銑深，然後在初步加工時先選用較高階位置。

u 保護銑刀免受沖撞和敲擊。 u 維修電動工具或換裝零、配件之前，務必從插座

銑削方向和銑削操作（請參考圖E） u 進行銑削時必須始終與銑刀運轉方向(18) 保持相 反（反向運作）。若是順著銑刀的運轉方向（同 向運作）銑削，電動工具可能從您的手上被扯

請視需要調整銑削深度。 1 609 92A 5MU | (23.03.2021) Bosch Power Tools繁體中文 | 33 把安裝好銑刀的電動工具放在待加工的工件上並開

將銑深止動機制緊固扳桿(16) 往下推並將電動雕刻 刀慢慢往下拉，直到達到所設定的銑深為止。重新 放開銑深止動機制緊固扳桿(16)，以便固定沈入深 度。必要時可將銑深止動機制緊固扳桿 (16) 往上 推，以便徹底固定住它的位置。 推進機器時必須施力均勻。 結束銑割之後要把上銑頭拉回到最上端的位置。

使用輔助擋塊進行銑削（請參考圖F） 加工大型工件（例如挖槽銑削）時，可以把木板或 木條固定在工件上充當輔助擋塊，然後將電動雕刻 刀靠著輔助擋塊上並沿著擋塊移動。沿著輔助擋塊 移動電動雕刻刀時，請用滑板平面那一側靠在擋塊

進行修邊或雕刻時如果不使用平行擋塊，則銑刀上 必須有導向榫頭或滾珠軸承。 將已啟動的電動工具慢慢地移近工件的邊緣，直到 銑刀上的導向榫頭或滾珠軸承觸及工件邊緣為止。 然後沿著工件的邊緣推動電動工具。電動工具和工 件表面之間要保持直角，不可傾斜。推進機器時如 果用力過猛可能造成工件邊緣損壞。 使用平行擋塊進行銑削（請參考圖G–H） 將平行擋塊(27) 的導引桿(26) 推入底座(6) 中， 然後依據所需尺寸用蝶翼螺栓(4) 將它旋緊。 將已啟動的電動工具用力均勻地向前推進。必須緊 靠著平行擋塊，並沿著工件邊緣移動電動工具。 銑削圓弧線（請參考圖I–J） 將平行擋塊(27) 翻面，使其止擋接觸面朝上。 將平行擋塊(27) 的導引桿(26) 推入底座(6) 中， 然後依據所需尺寸用蝶翼螺栓(4) 將它旋緊。 將蝶翼螺栓(29) 穿入至平行擋塊(27) 上的鑽孔， 以便固定定心銷(28)。 將定心銷(28) 刺入您所標示出來的圓弧線中心點位 置，然後以均勻的推進力道進行銑削。 使用弧度擋塊進行銑削（請參考圖K–L） 將平行擋塊(27) 的導引桿(26) 推入底座(6) 中， 然後依據所需尺寸用蝶翼螺栓(4) 將它旋緊。 將已裝上的導引輪(30) 穿過平行擋塊(27) 上的鑽

以略帶側壓的方式，沿著工件邊緣移動電動工具。 使用銑割規進行銑削（請參考圖M） 銑削圓形時，您可以使用銑割規／導軌接合 器(31)。參考圖安裝銑割規。 將對中螺栓(36) 旋入至銑割規的螺紋孔內。將螺栓 尖端插進欲銑削之圓弧線的中心點位置，請注意： 螺栓尖端應要嵌進工件表面裡。 藉由移動銑割規大致調整至所需半徑，然後轉緊蝶 翼螺栓(33) 和(34)。 轉鈕(35) 可讓您在鬆開蝶翼螺栓(34) 之後微調長 度。此時旋轉一圈的實際調整幅度是 2.0mm，轉 鈕(35) 上的每條刻度線代表 0.1mm 的調整幅

利用右側把手(2) 以及銑割規把手(32)，將已啟動 電源的電動工具移至工件上方。 使用導軌進行銑削（請參考圖N） 您可利用導軌(37) 進行直線加工。 您必須安裝隔板(38) 以填補高度落差。 請按圖中所示方式安裝銑割規／導軌接合器(31)。 請使用適當的夾具（例如螺旋夾具），將導軌(37) 固定在工件之上。電動工具透過事先裝好的導軌接 合器(31) 架設在導軌上。 使用仿形襯套進行銑削（請參考圖O–P） 借助仿形襯套(39) 即可將樣板輪廓或模版移植到工

請根據模版或樣板的厚度，選用合適的仿形襯套。 由於仿形襯套凸出在外，所以模板的厚度至少要有 8毫米。 挪動解扣桿(17) 並從底部將仿形襯套(39) 裝入至 底座(6) 中。編碼的突起必須正確地陷入仿形襯套

u 銑刀直徑必須小於仿形襯套的內直徑。 若要使用仿形襯套(39) 進行銑削，執行步驟如下： – 開動電動工具，將仿形襯套靠向模板。 – 將銑深止動機制緊固扳桿(16) 往下推並將電動雕 刻刀慢慢往下拉，直到達到所設定的銑深為止。 重新放開銑深止動機制緊固扳桿(16)，以便固定 沈入深度。必要時可將銑深止動機制緊固扳 桿(16) 往上推，以便徹底固定住它的位置。 – 往側邊施壓，讓已裝上仿形襯套的電動工具沿著

u 維修電動工具或換裝零、配件之前，務必從插座

u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 u 在某些極端操作環境下，如有可能請務必使用吸 塵裝備。 時常用軟刷清潔通氣孔，並於前端加設 漏電斷路器（PRCD）。加工金屬時電動工具內 部可能堆積會導電的廢塵。這樣可能會影響電動

如果必須更換連接線，請務必交由 Bosch 或者經授 權的 Bosch 電動工具顧客服務執行，以避免危害機

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 Bosch Power Tools 1 609 92A 5MU | (23.03.2021)34 | ไทย 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保的方式，回收再利用損壞的機器、 配件和廢棄的包裝材料。 不可以把電動工具丟入一般的家庭垃圾
