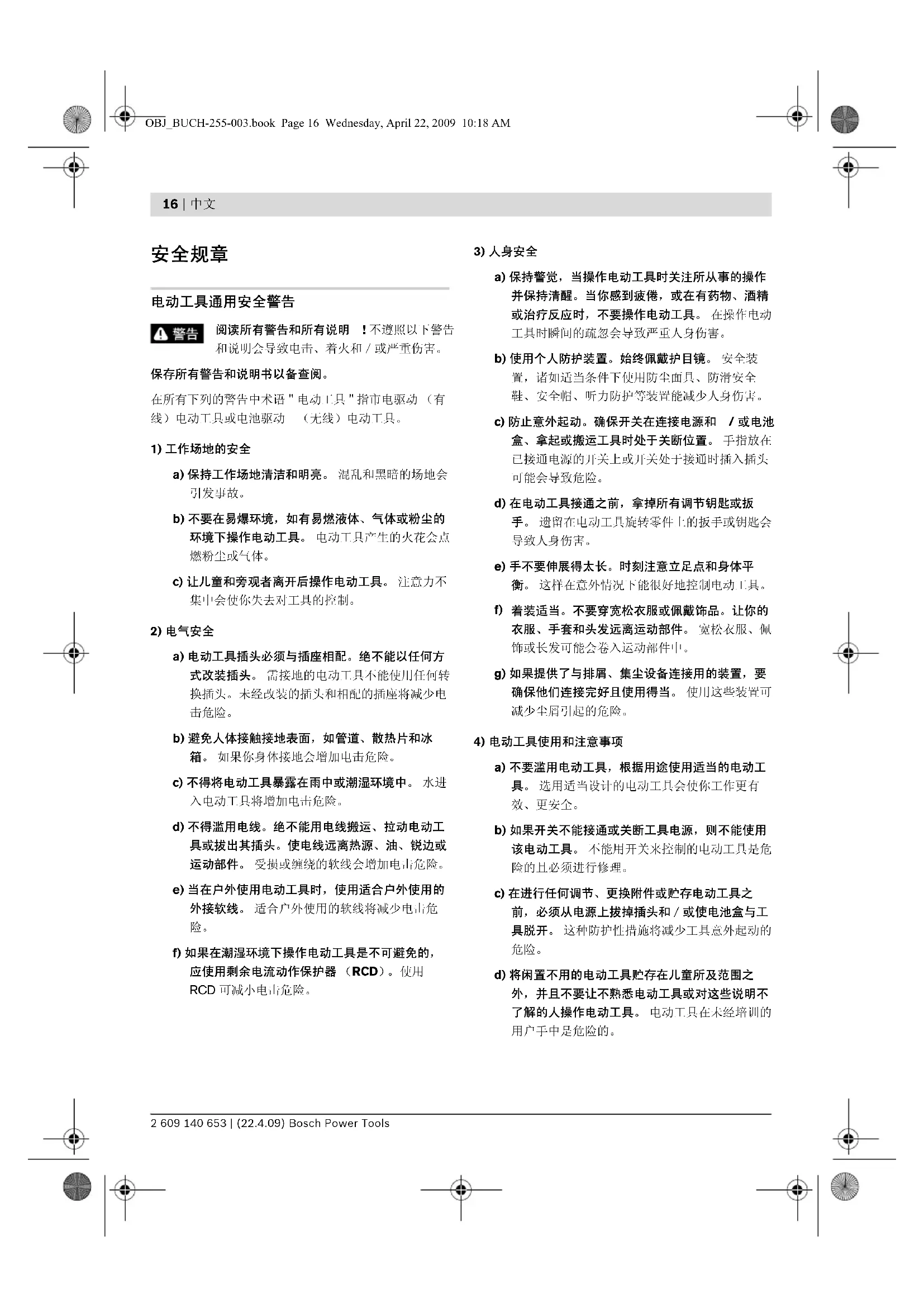

阅读所有警告和所有说明 ! 不遵照以下警告 和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 " 电动工具 " 指市电驱动 （有 线）电动工具或电池驱动 （无线）电动工具。

a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会

b) 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。 电动工具产生的火花会点

c) 让儿童和旁观者离开后操作电动工具。 注意力不 集中会使你失去对工具的控制。

a) 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。 需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

b) 避免人体接触接地表面，如管道、散热片和冰 箱。 如果你身体接地会增加电击危险。 c) 不得将电动工具暴露在雨中或潮湿环境中。 水进 入电动工具将增加电击危险。 d) 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的 外接软线。 适合户外使用的软线将减少电击危

f) 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器 （RCD）。 使用 RCD 可减小电击危险。

a) 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。 在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和 / 或电池 盒、拿起或搬运工具时处于关断位置。 手指放在 已接通电源的开关上或开关处于接通时插入插头

d) 在电动工具接通之前，拿掉所有调节钥匙或扳 手。 遗留在电动工具旋转零件上的扳手或钥匙会

e) 手不要伸展得太长。时刻注意立足点和身体平 衡。 这样在意外情况下能很好地控制电动工具。

着装适当。不要穿宽松衣服或佩戴饰品。让你的 衣服、手套和头发远离运动部件。 宽松衣服、佩 饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。 使用这些装置可

a) 不要滥用电动工具，根据用途使用适当的电动工 具。 选用适当设计的电动工具会使你工作更有

b) 如果开关不能接通或关断工具电源，则不能使用 该电动工具。 不能用开关来控制的电动工具是危

c) 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和／或使电池盒与工 具脱开。 这种防护性措施将减少工具意外起动的

d) 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。 电动工具在未经培训的

OBJ_BUCH-255-003.book Page 16 Wednesday, April 22, 2009 10:18 AM中文 | 17 Bosch Power Tools 2 609 140 653 | (22.4.09) e) 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。 将电动工 具用于那些与其用途不符的操作可能会导致危

a) 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

f 所选用的安装工具的许可转速，不可以低於电动工 具的最高转速。 机器的转速如果超出安装工具的许 可范围，会导致安装工具损毁。 f 铣刀或其他的附件必须和电动工具的工具接头 （夹 钳） 完全吻合。 如果安装工具和电动工具的砂轮轴 之间有馀隙， 不仅安装工具无法均匀旋转，转动时 甚至会强烈震动，进而造成机器失控。 f 先开动电动工具后再把工具放置在工件上切割。 如 果电动工具被夹在工件中，会有反击的危险。 f 铣割时，铣刀不可以接触金属、钉子或螺丝。 如此 会损坏铣刀，而且会造成强烈震动。 f 如果工作时可能割断隐藏著的电线或机器本身的电 源线，那麽一定要握著绝缘手柄操作机器。 电动工 具如果接触了带电的线路，机器上的金属部件会导 电，並可能造成操作者触电。 f 使用合适的侦测器，以便找出隐藏著的电源线的位 置。或者向当地的供电单位索取相关资料。 钻穿电 线会造成火灾並遭受电击。损坏瓦斯管会引起爆炸。 如果水管被刺穿了会导致财物损失。 f 不可以使用已经变钝或损坏的铣刀。 变钝和损坏的 铣刀不仅磨擦大，而且容易被夹住并且失去平衡。 f 固定好工件。 使用固定装置或老虎钳固定工件，会 比用手持握工件更牢固。 f 等待电动工具完全静止后才能够放下机器。 机器上 的工具可能在工作中被夹住，而令您无法控制电动

f 勿使用电线已经损坏的电动工具。如果电源电线在 工作中受损，千万不可触摸损坏的电线，並马上拔 出插头。 损坏的电线会提高使用者触电的危险。

阅读所有的警告提示和指示。 如未确实遵 循警告提示和指示，可能导致电击、火灾 並且 / 或其他的严重伤害。 翻开标示了机器详解图的折叠页。阅读操 作指南时必须翻开折叠页参考。

本电动工具适合在木材、塑胶和轻建材上进行修边、铣 槽、雕刻、铣长孔 以及仿形雕刻的工作。操作时机器必

/II 本说明书提供的参数是以 230/240 V 为依据，於低电压地区，此数据有可能不同。请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。 OBJ_BUCH-255-003.book Page 17 Wednesday, April 22, 2009 10:18 AM18 | 中文 2 609 140 653 | (22.4.09) Bosch Power Tools

机件的编号和电动工具详解图上的编号一致。 1 传动单元 2 铣笼 3 微调铣深的调整轮 4 铣刀* 5 带夹钳的外加螺母 6 滑板 7 底座 8 铣深刻度尺 9 主轴锁定键 10 拧紧杆 11 起停开关 12 夹钳 13 工具接头 14 开口扳手 (17 毫米） 15 铣笼套 16 仿形衬套* 17 平行挡块 18 固定挡块的蝶翼螺丝 19 平行挡块的蝶翼螺丝 20 导引辅件* 21 滑轮 22 固定水平校准单元的蝶翼螺丝 23 蝶翼螺丝，用来水平移动导引辅件 24 调整拧紧力的螺母 *图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。

f 维修电动工具或换装零、配件之前，务必 从插座上

f 安装和更换铣刀时必须戴好防护手套。 拆卸铣笼 （参考插图 A） 安装铣刀之前，必须先从传动单元 1 上拆下铣笼 2。 – 打开拧紧杆 10 打开拧紧杆 2，让铣笼上的 记号 对齐传动单元 1 上的 记号。 – 把传动单元向上拉到尽头。 – 朝着逆时钟的方向，把传动单元拧转到尽头，接着 便可以从铣笼中抽出传动单元。 更换夹钳 （参考插图 B） 安装铣刀之前，必须根据所选择的铣刀，安装合适的 外 加螺母 5 和夹钳。 如果已经安装了合适的夹钳，请按照 " 安装铣刀 " 上的

外加螺母和夹钳 12 之间必须保留少许空隙。必须能够 轻易地拧入外加螺母 5 如果外加螺母或夹钳损坏了，必

– 按下主轴锁定键 9 并将它按住。必要时得用手转动 主轴，至主轴锁定为止。 ( 参考插图 C1) – 使用开口扳手 14 朝着逆时钟的转向拧转出外加螺母

– 必要时得在安装之前，使用软毛刷子或压缩空气清

– 把新的外加螺母安装在工具接头 13 上。 – 拧转外加螺母，但勿拧紧。 f 未装上铣刀之前，千万不可拧紧外加螺母和夹钳。

OBJ_BUCH-255-003.book Page 18 Wednesday, April 22, 2009 10:18 AM中文 | 19 Bosch Power Tools 2 609 140 653 | (22.4.09) 安装铣刀 ( 参考插图 C1–C2) 根据各种用途，本公司提供了不同品质和款式的铣刀。 以高效率高速钢 （HSS）制造的铣刀 适合用来加工软 的工件，例如软木和塑料。 配备了硬金属 （HM）刀刃的铣刀， 是特别为硬的和粗 的物料而设计，例如硬木和铝。 您可以向您的专业经销商，购买博世附件系列中的各式

只能安装完好而且干净的铣刀。 – 按下主轴锁定键 9 并将它按住。必要时得用手转动 主轴，至主轴锁定为止。 ( 参考插图 C1) – 使用开口扳手 14 朝着逆时钟的方向拧松外加螺母 5。 （参考插图 C2） – 把铣刀装入夹钳中。铣刀柄必须至少陷入夹钳中 20 毫米。 – 顺着时钟的转向拧紧外加螺母。

f 未装上铣刀之前，千万不可拧紧外加螺母和夹钳。

安装铣笼 （参考插图 D） 进行铣割之前，必须先把铣笼 2 再度装回传动单元 1

– 如果传动单元上的拧紧杆还锁着，必须先打开拧紧 杆 10。 – 让传动单元上和铣笼 2 上的两个双箭头对齐。 – 把传动单元推入铣笼中，顺着时钟的转向旋转传动 单元， 让 记号和 记号对齐。 – 继续把传动单元推入铣笼中。 – 安装完毕后再转动铣笼，让 记号和 记号对齐。

f 安装完毕后务必检查传动单元是否牢牢地装在铣笼

（参考 " 调整拧紧杆 "，第 21 页）。 安装铣笼套 （参考插图 E） 经过长时间的操作之后，雕刻机的铣笼会变热。 为了保 护您的手，可以在机器上安装铣笼套 （附件）。 – 拆下拧紧杆 10。 – 由铣笼的上方把铣笼套 15 装在铣笼 2 上。 – 再度固定好拧紧杆。收紧拧紧杆之后，必须确定传 动单元 1 已经牢牢地固定在铣笼中。

含铅的颜料以及某些木材、矿物和金属的加工废尘有害 健康。 机器操作者或者工地附近的人如果接触、吸入这 些废尘，可能会有 过敏反应或者感染呼吸道疾病。 某些尘埃 （例如加工橡木或山毛榉的废尘）可能致癌， 特别是和处理 木材的添加剂 （例如木材的防腐剂等） 结合之后。 只有经过专业训练的人才能够加工含石棉的

– 工作场所要保持空气流通。 – 最好佩戴 P2 滤网等级的口罩。 f 请留心并遵守贵国和加工物料有关的法规。

调整铣深 （参考插图 F） f 关闭电动工具之后才可以调整铣深。 遵循以下的步骤初步调整铣深： – 把已经装好铣刀的电动工具放在工件上。 – 如果传动单元上的拧紧杆还锁着，必须先打开拧紧 杆 10。 – 拧转铣笼 2 让 记号指着 记号。慢慢放下传动 单元，至铣刀接触工件为止。

– 读刻度尺 8 上的值并记录这个值 （零点平衡）。把 需要的铣深加到这个值上。 – 打开拧紧杆，把传动单元调整到计数出来的值上。 – 拧转铣笼让 记号指着 记号，收紧拧紧杆。 – 先实际操作以便检查设定是否正确，必要的话得修

f 注意电源的电压！电源的电压必须和电动工具铭牌

开动 电动工具，把起停开关 11 调到 I 的位置。 关闭 电动工具，把起停开关 11 调到 0 的位置。

f 保护铣刀免受冲撞和敲击。 铣割方向和铣割过程 （参考插图 G ） f 铣割的方向必需和铣刀 4 的转向相反（反向运作）。 如果铣割的方向和铣刀的转向相同 （同向运作）， 雕刻机会从操作者的手上滑开。 f 只能使用已经安装了铣笼 2 的电动工具。 如果无法 控制电动工具会造成意外伤害。 f 正式开始铣割之前，必须检查铣笼上的 记号是否 对准 传动单元 1 上的 记号。 指示： 务必检查铣刀 4 是否凸出于底座 7 之外。切勿损

– 设定好需要的铣深（参考 " 调整铣深 "，第 19 页）。 – 开动电动工具，把电动工具放在即将铣割的位置上。 – 推进机器时必须施力均匀。 – 铣割完毕后要关闭电动工具。 f 铣刀未完全停止转动时勿放下电动工具。 如果安装 在机器上的工具仍在惯性旋转，可能造成伤害。 使用仿形衬套铣割 ( 参考插图 H1 –H3) 借助仿形衬套 16，可以在工件上铣割模板上的轮廓。 根据模板的厚度选择合适的仿形衬套。由于仿形衬套凸 出在外， 所以模板的厚度至少要有 8 毫米。 （参考插 图 H1） f 铣刀的直径必须小于仿形衬套的内直径。 – 拧出滑板 6 上的四个螺丝，拆下滑板。 – 把仿形衬套 16 装入滑板中。 （参考插图 H2） – 把滑板装回底座 7 但不要拧紧，滑板必须能够自由

为了确保铣刀中心点到仿形衬套边缘的距离一致，必要 时得 适度调整，让铣刀位在仿形衬套的中央。 – 移动滑板让铣刀和仿形衬套位在滑板开口的正中央。 （参考插图 H3） – 让滑板保持在调整好的位置，并拧紧固定螺丝。 使用仿形衬套铣 16 铣割时可以参考以下的建议： – 把安装了仿形衬套 16 的电动工具靠在模板上。 – 沿这模板推进装了仿形衬套的电动工具。 修边或雕刻 （参考插图 I） 进行修边或雕刻时如果不使用平行挡块，则必须在铣刀 上装配导向榫头或滚珠轴承。 – 把已经开动的电动工具慢慢地移近工件的边缘，至 铣刀上的导向榫头或滚珠轴承接触了工件的边缘为

– 接著沿著工件的边缘推动电动工具，电动工具和工 件表面的角度要保持直角，不可倾斜。 推进机器时 如果用力过猛可能损坏工件的边缘。 使用平行挡块铣割 （参考插图 K ） 沿著工件边缘铣割时可以使用平行挡块 17。 – 使用蝶翼螺丝 18 把平行挡块 17 固定在铣笼 2 上。 – 借助平行挡块 19 上的蝶翼螺丝设定好挡块的位置。 – 用力均匀地向前推进已经开动的电动工具。 必须紧 靠着平行挡块，并沿着工件边缘推动电动工具。 OBJ_BUCH-255-003.book Page 20 Wednesday, April 22, 2009 10:18 AM中文 | 21 Bosch Power Tools 2 609 140 653 | (22.4.09) 使用导引辅件铣割 （参考插图 L） 如果铣刀上没有装配导引榫头或滚珠轴承，则可以使用 导引辅件 20 铣割工件的边缘。 – 使用蝶翼螺丝 18 把导引辅件固定在铣笼 2 上。 – 沿著工件边缘施力均匀地推进电动工具。 侧面距离：调整工件和滑轮 21 （位在导引辅件 20 上） 之间的距离 可以改变铣割的深浅度。 – 放鬆蝶翼螺丝 22，拧转蝶翼螺丝 23 来设定需要的 侧面距离。调整完毕后再度收紧蝶翼螺丝 22。 高度：根据所使用的铣刀和工件的厚度，适当地调整导

– 放鬆导引辅件上的蝶翼螺丝 18，把导引辅件推到需 要的位置上，再度收紧蝶翼螺丝。 调整拧紧杆 （参考插图 M） 如果无法把传动单元 1 牢牢地固定在铣笼上，那麽就必 须调整拧紧杆 10 的夹紧力。

– 使用开口扳手 （8 毫米）把螺母 24 顺着时针的转向 拧转 45 度。

– 检查传动单元是否被夹紧了，螺母不可以拧得太紧。

f 维修电动工具或换装零、配件之前，务必 从插座上

f 电动工具和通风间隙都必须保持清洁，这样才能够 提高工作品质和安全性。 如果必须更换连接线，务必把这项工作交给博世或 者经 授权的博世电动工具顾客服务执行，以避免危害机器的

本公司生产的电动工具都经过严密的品质检验，如果机 器仍然发生故障，请将机器交给博世电动工具公司授权

询问和订购备件时，务必提供机器铭牌上标示的 10 位

顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维 护和备件的问题。以下的网页中有爆炸图和备件的资

www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关购买，使用和 设定本公司产品及附件的问题。 有关保证，维修或更换零件事宜，请向合格的经销商查

滨江区滨康路 567 号 邮政编码：310052 免费服务热线： 800 820 8484 传真： +86 571 8777 4502 电邮：service.hz@cn.bosch.com 电话：+86 571 8777 4338 传真：+86 571 8777 4502 电邮：service.hz@cn.bosch.com www.bosch-pt.com.cn 羅伯特 x 博世有限公司 香港北角英皇道 625 號 21 樓 客戶服務熱線：+852 (21) 02 02 35 傳真：+852 (25) 90 97 62 電郵：info@hk.bosch.com 網站：www.bosch-pt.com.cn

邮箱号码 100156 70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登） Deutschland （德国）

必须以符合环保的方式，回收再利用损坏的机器、附件

閱讀所有警告和所有說明。 不遵照以下警告 和說明會導致電擊、著火和／或嚴重傷害。 保存所有警告和說明書以備查閱。 在所有下列的警告中術語 " 電動工具 " 指市電驅動 （有 線）電動工具或電池驅動 （無線）電動工具。

a) 保持工作場地清潔和明亮。 混亂和黑暗的場地會

b) 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。 電動工具產生的火花會點

c) 讓兒童和旁觀者離開後操作電動工具。 注意力不 集中會使你失去對工具的控制。

a) 電動工具插頭必須與插座相配。絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

b) 避免人體接觸接地表面，如管道、散熱片和冰 箱。 如果你身體接地會增加電擊危險。 c) 不得將電動工具暴露在雨中或潮濕環境中。 水進 入電動工具將增加電擊危險。 d) 不得濫用電線。絕不能用電線搬運、拉動電動工 具或拔出其插頭。使電線遠離熱源、油、銳邊或 運動部件。 受損或纏繞的軟線會增加電擊危險。 e) 當在戶外使用電動工具時 , 使用適合戶外使用的 外接軟線。 適合戶外使用的軟線，將減少電擊危

f) 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器 （RCD）。 使用 RCD 可減小電擊危險。

a) 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。當你感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。 在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 b) 使用個人防護裝置。始終佩戴護目鏡。 安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 c) 防止意外起動。確保開關在連接電源和 / 或電池 盒、拿起或搬運工具時處於關斷位置。 手指放在 已接通電源的開關上或開關處於接通時插入插頭

d) 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。 遺留在電動工具旋轉零件上的扳手或鑰匙會

這樣在意外情況下能很好地控制電動工具。 f) 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的 衣服、手套和頭髮遠離運動部件。 寬鬆衣服、佩 飾或長髮可能會捲入運動部件中。 g) 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。 使用這些裝置可

a) 不要濫用電動工具，根據用途使用適當的電動工 具。 選用適當設計的電動工具會使你工作更有

b) 如果開關不能接通或關斷工具電源，則不能使用 該電動工具。 不能用開關來控制的電動工具是危

c) 在進行任何調節、更換附件或貯存電動工具之 前，必須從電源上拔掉插頭和／或使電池盒與工 具脫開。 這種防護性措施將減少工具意外起動的

d) 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。 電動工具在未經培訓的

OBJ_BUCH-255-003.book Page 22 Wednesday, April 22, 2009 10:18 AM中文 | 23 Bosch Power Tools 2 609 140 653 | (22.4.09) e) 保養電動工具。檢查運動件是否調整到位或卡 住，檢查零件破損情況和影響電動工具運行的其 他狀況。如有損壞，電動工具應在使用前修理 好。 許多事故由維護不良的電動工具引發。 f) 保持切削刀具鋒利和清潔。 保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 g) 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、附件和工具的刀頭等。 將電動工 具用於那些與其用途不符的操作可能會導致危

a) 將你的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。 這樣將確保所維修的電動工

f 所選用的安裝工具的許可轉速，不可以低於電動工 具的最高轉速。 機器的轉速如果超出安裝工具的許 可範圍，會導致安裝工具損毀。 f 銑刀或其他的附件必須和電動工具的工具接頭 （夾 鉗） 完全吻合。 如果安裝工具和電動工具的砂輪軸 之間有餘隙， 不僅安裝工具無法均勻旋轉，轉動時 甚至會強烈震動，進而造成機器失控。 f 先開動電動工具後再把工具放置在工件上切割。 如 果電動工具被夾在工件中，會有反擊的危險。 f 銑割時，銑刀不可以接觸金屬、釘子或螺絲。 如此 會損壞銑刀，而且會造成強烈震動。 f 如果工作時可能割斷隱藏著的電線或機器本身的電 源線，那麼一定要握著絕緣手柄操作機器。 電動工 具如果接觸了帶電的線路，機器上的金屬部件會導 電，並可能造成操作者觸電。 f 使用合適的偵測器，以便找出隱藏著的電源線的位 置。 或者向當地的供電單位索取相關資料。 鑽穿電 線會造成火災並遭受電擊。損壞瓦斯管會引起爆炸。 如果水管被刺穿了會導致財物損失。 f 不可以使用已經變鈍或損壞的銑刀。 變鈍和損壞的 銑刀不僅磨擦大，而且容易被夾住並且失去平衡。 f 固定好工件。 使用固定裝置或老虎鉗固定工件，會 比用手持握工件更牢固。 f 等待電動工具完全靜止後才能夠放下機器。 機器上 的工具可能在工作中被夾住，而令您無法控制電動

f 勿使用電線已經損壞的電動工具。如果電源電線在 工作中受損，千萬不可觸摸損壞的電線，並馬上拔 出插頭。 損壞的電線會提高使用者觸電的危險。

閱讀所有的警告提示和指示。 如未確實遵 循警告提示和指示，可能導致電擊、火災 並且 / 或其他的嚴重傷害。 翻開標示了機器詳解圖的折疊頁。閱讀操 作指南時必須翻開折疊 頁參考。

本電動工具適合在木材、塑膠和輕建材上進行修邊、銑 槽、雕刻、銑長孔 以及仿形雕刻的工作。操作時機器必

/II 本說明書提供的參數是以 230/240 V 為依據，於低電壓地區，此數據有可能不同。請認清電動工具銘牌上的物品代碼。電動工具在銷售市場上沒有 統一的商品名稱。 OBJ_BUCH-255-003.book Page 23 Wednesday, April 22, 2009 10:18 AM24 | 中文 2 609 140 653 | (22.4.09) Bosch Power Tools

機件的編號和電動工具詳解圖上的編號一致。 1 傳動單元 2 銑籠 3 微調銑深的調整輪 4 銑刀* 5 帶夾鉗的外加螺母 6 滑板 7 底座 8 銑深刻度尺 9 主軸鎖定鍵 10 擰緊桿 11 起停開關 12 夾鉗 13 工具接頭 14 開口扳手 (17 毫米 ) 15 銑籠套 16 仿形襯套* 17 平行擋塊 18 固定擋塊的蝶翼螺絲 19 平行擋塊的蝶翼螺絲 20 導引輔件* 21 滑輪 22 固定水平校準單元的蝶翼螺絲 23 蝶翼螺絲，用來水平移動導引輔件 24 調整擰緊力的螺母 *圖表或說明上提到的附件，並不包含在基本的供貨範圍中。 本公司的附件清單中有完整的附件供應項目。

f 維修電動工具或換裝零、配件之前，務必 從插座上

f 安裝和更換銑刀時必須戴好防護手套。 拆卸銑籠 （參考插圖 A） 安裝銑刀之前，必須先從傳動單元 1 上拆下銑籠 2。 – 打開擰緊桿 10 並轉動銑籠 2，讓銑籠上的 記號 對齊傳動單元 1 上的 記號。 – 把傳動單元向上拉到盡頭。 – 朝著逆時鐘的方向，把傳動單元擰轉到盡頭，接著 便可以從銑籠中抽出傳動單元。 更換夾鉗 （參考插圖 B） 安裝銑刀之前，必須根據所選擇的銑刀，安裝合適的 外 加螺母 5 和夾鉗。 如果已經安裝了合適的夾鉗，請按照 " 安裝銑刀 " 上的

外加螺母和夾鉗 12 之間必須保留少許空隙。必須能夠 輕易地擰入外加螺母 5。 如果外加螺母或夾鉗損壞了，

– 按下主軸鎖定鍵 9 並將它按住。必要時得用手轉動 主軸，至主軸鎖定為止。 ( 參考插圖 C1) – 使用開口扳手 14 朝著逆時鐘的轉向擰轉出外加螺母

– 必要時得在安裝之前，使用軟毛刷子或壓縮空氣清

– 把新的外加螺母安裝在工具接頭 13 上。 – 擰轉外加螺母，但勿擰緊。 f 未裝上銑刀之前，千萬不可擰緊外加螺母和夾鉗。

OBJ_BUCH-255-003.book Page 24 Wednesday, April 22, 2009 10:18 AM中文 | 25 Bosch Power Tools 2 609 140 653 | (22.4.09) 安裝銑刀 ( 參考插圖 C1–C2) 根據各種用途，本公司提供了不同品質和款式的銑刀。 以高效率高速鋼 （HSS）制造的銑刀 適合用來加工軟 的工件，例如軟木和塑料。 配備了硬金屬 （HM）刀刃的銑刀， 是特別為硬的和粗 的物料而設計，例如硬木和鋁。 您可以向您的專業經銷商，購買博世附件系列中的各式

只能安裝完好而且干淨的銑刀。 – 按下主軸鎖定鍵 9 並將它按住。必要時得用手轉動 主軸，至主軸鎖定為止。 ( 參考插圖 C1) – 使用開口扳手 14 朝著逆時鐘的方向擰松外加螺母 5。 ( 參考插圖 C2) – 把銑刀裝入夾鉗中。銑刀柄必須至少陷入夾鉗中 20 毫米。 – 順著時鐘的轉向擰緊外加螺母。

f 未裝上銑刀之前，千萬不可擰緊外加螺母和夾鉗。

安裝銑籠 （參考插圖 D） 進行銑割之前，必須先把銑籠 2 再度裝回傳動單元 1

– 如果傳動單元上的擰緊桿還鎖著，必須先打開擰緊 桿 10。 – 讓傳動單元上和銑籠 2 上的兩個雙箭頭對齊。 – 把傳動單元推入銑籠中，順著時鐘的轉向旋轉傳動 單元， 讓 記號和 記號對齊。 – 繼續把傳動單元推入銑籠中。 – 安裝完畢後再轉動銑籠，讓 記號和 記號對齊。

f 安裝完畢後務必檢查傳動單元是否牢牢地裝在銑籠

（參考 " 調整擰緊桿 "，第 27 頁）。

（參考插圖 E） 經過長時間的操作之后，雕刻機的銑籠會變熱。 為了保 護您的手，可以在機器上安裝銑籠套 （附件）。 – 拆下擰緊桿 10。 – 由銑籠的上方把銑籠套 15 裝在銑籠 2 上。 – 再度固定好擰緊桿。收緊擰緊桿之後，必須確定傳 動單元 1 已經牢牢地固定在銑籠中。

含鉛的顏料以及某些木材、礦物和金屬的加工廢塵有害 健康。 機器操作者或者工地附近的人如果接觸、吸入這 些廢塵，可能會有 過敏反應或者感染呼吸道疾病。 某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致癌， 特別是和處理 木材的添加劑 （例如木材的防腐劑等） 結合之後。 只有經過專業訓練的人才能夠加工含石棉的

– 工作場所要保持空氣流通。 – 最好佩戴 P2 濾網等級的口罩。 f 請留心並遵守貴國和加工物料有關的法規。

調整銑深 （參考插圖 F） f 關閉電動工具之後才可以調整銑深。 遵循以下的步驟初步調整銑深 : – 把已經裝好銑刀的電動工具放在工件上。 – 如果傳動單元上的擰緊桿還鎖著，必須先打開擰緊 桿 10。 – 擰轉銑籠 2 讓 記號指著 記號。 慢慢放下傳動 單元，至銑刀接觸工件為止。

– 讀刻度尺 8 上的值並記錄這個值 （零點平衡）。把 需要的銑深加到這個值上。 – 打開擰緊桿，把傳動單元調整到計數出來的值上。 – 擰轉銑籠讓 記號指著 記號，收緊擰緊桿。 – 先實際操作以便檢查設定是否正確，必要的話得修

f 注意電源的電壓！電源的電壓必須和電動工具銘牌

開動 電動工具，把起停開關 11 調到 I 的位置。 關閉 電動工具，把起停開關 11 調到 0 的位置。

f 保護銑刀免受沖撞和敲擊。 銑割方向和銑割過程 （參考插圖 G） f 銑割的方向必需和銑刀 4 的轉向相反（反向運作）。 如果銑割的方向和銑刀的轉向相同 （同向運作）， 雕刻機會從操作者的手上滑開。 f 只能使用已經安裝了銑籠 2 的電動工具。 如果無法 控制電動工具會造成意外傷害。 f 正式開始銑割之前，必須檢查銑籠上的 記號是否 對準 傳動單元 1 上的 記號。 指示﹕ 務必檢查銑刀 4 是否凸出于底座 7 之外。切勿損

– 設定好需要的銑深（參考 " 調整銑深 "，第 25 頁）。 – 開動電動工具，把電動工具放在即將銑割的位置上。 – 推進機器時必須施力均勻。 – 銑割完畢後要關閉電動工具。 f 銑刀未完全停止轉動時勿放下電動工具。 如果安裝 在機器上的工具仍在慣性旋轉，可能造成傷害。 使用仿形襯套銑割 ( 參考插圖 H1 –H3) 借助仿形襯套 16，可以在工件上銑割模板上的輪廓。 根據模板的厚度選擇合適的仿形襯套。由于仿形襯套凸 出在外， 所以模板的厚度至少要有 8 毫米。 （參考插 圖 H1） f 銑刀的直徑必須小于仿形襯套的內直徑。 – 擰出滑板 6 上的四個螺絲，拆下滑板。 – 把仿形襯套 16 裝入滑板中。 （參考插圖 H2） – 把滑板裝回底座 7 但不要擰緊，滑板必須能夠自由

為了確保銑刀中心點到仿形襯套邊緣的距離一致，必要 時得 適度調整，讓銑刀位在仿形襯套的中央。 – 移動滑板讓銑刀和仿形襯套位在滑板開口的正中央。 ( 參考插圖 H3) – 讓滑板保持在調整好的位置，並擰緊固定螺絲。 使用仿形襯套銑 16 銑割時可以參考以下的建議 : – 把安裝了仿形襯套 16 的電動工具靠在模板上。 – 沿這模板推進裝了仿形襯套的電動工具。 修邊或雕刻 （參考插圖 I） 進行修邊或雕刻時如果不使用平行擋塊，則必須在銑刀 上裝配導向榫頭或滾珠軸承。 – 把已經開動的電動工具慢慢地移近工件的邊緣，至 銑刀上的導向榫頭或滾珠軸承接觸了工件的邊緣為

– 接著沿著工件的邊緣推動電動工具，電動工具和工 件表面的角度要保持直角，不可傾斜。 推進機器時 如果用力過猛可能損壞工件的邊緣。 使用平行擋塊銑割 （參考插圖 K） 沿著工件邊緣銑割時可以使用平行擋塊 17。 – 使用蝶翼螺絲 18 把平行擋塊 17 固定在銑籠 2 上。 – 借助平行擋塊 19 上的蝶翼螺絲設定好擋塊的位置。 – 用力均勻地向前推進已經開動的電動工具。 必須緊 靠著平行擋塊，並沿著工件邊緣推動電動工具。 OBJ_BUCH-255-003.book Page 26 Wednesday, April 22, 2009 10:18 AM中文 | 27 Bosch Power Tools 2 609 140 653 | (22.4.09) 使用導引輔件銑割 （參考插圖 L） 如果銑刀上沒有裝配導引榫頭或滾珠軸承，則可以使用 導引輔件 20 銑割工件的邊緣。 – 使用蝶翼螺絲 18 把導引輔件固定在銑籠 2 上。 – 沿著工件邊緣施力均勻地推進電動工具。 側面距離 : 調整工件和滑輪 21 （位在導引輔件 20 上） 之間的距離 可以改變銑割的深淺度。 – 放鬆蝶翼螺絲 22，擰轉蝶翼螺絲 23 來設定需要的 側面距離。調整完畢后再度收緊蝶翼螺絲 22。 高度 : 根據所使用的銑刀和工件的厚度，適當地調整導

– 放鬆導引輔件上的蝶翼螺絲 18，把導引輔件推到需 要的位置上，再度收緊蝶翼螺絲。 調整擰緊桿 ( 參考插圖 M) 如果無法把傳動單元 1 牢牢地固定在銑籠上，那麼就必 須調整擰緊桿 10 的夾緊力。

– 使用開口扳手 （8 毫米）把螺母 24 順著時針的轉向 擰轉 45 度。

– 檢查傳動單元是否被夾緊了，螺母不可以擰得太緊。

f 維修電動工具或換裝零、配件之前，務必 從插座上

f 電動工具和通風間隙都必須保持清潔，這樣才能夠 提高工作品質和安全性。 如果必須更換連接線，務必把這項工作交給博世或 者經 授權的博世電動工具顧客服務執行，以避免危害機器的

本公司生產的電動工具都經過嚴密的品質檢驗，如果機 器仍然發生故障，請將機器交給博世電動工具公司授權

詢問和訂購備件時，務必提供機器銘牌上標示的 10 位

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理，維 護和備件的問題。以下的網頁中有爆炸圖和備件的資料 : www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關購買，使用和 設定本公司產品及附件的問題。

台北市 10454 林森北路 380 號 9 樓 電話 : +886 2 2551 3264 傳真 : +886 2 2536 3783 客服專線 : 0800 051 051

桃園縣大園鄉中山南路 472 號 傳真 : +886 3 386 0534 www.bosch-pt.com.tw

郵箱號碼 100156 70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登） Deutschland （德國）

必須以符合環保的方式，回收再利用損壞的機器、附件
