PANDUAN PENGGUNA GMR 1 Professional BOSCH

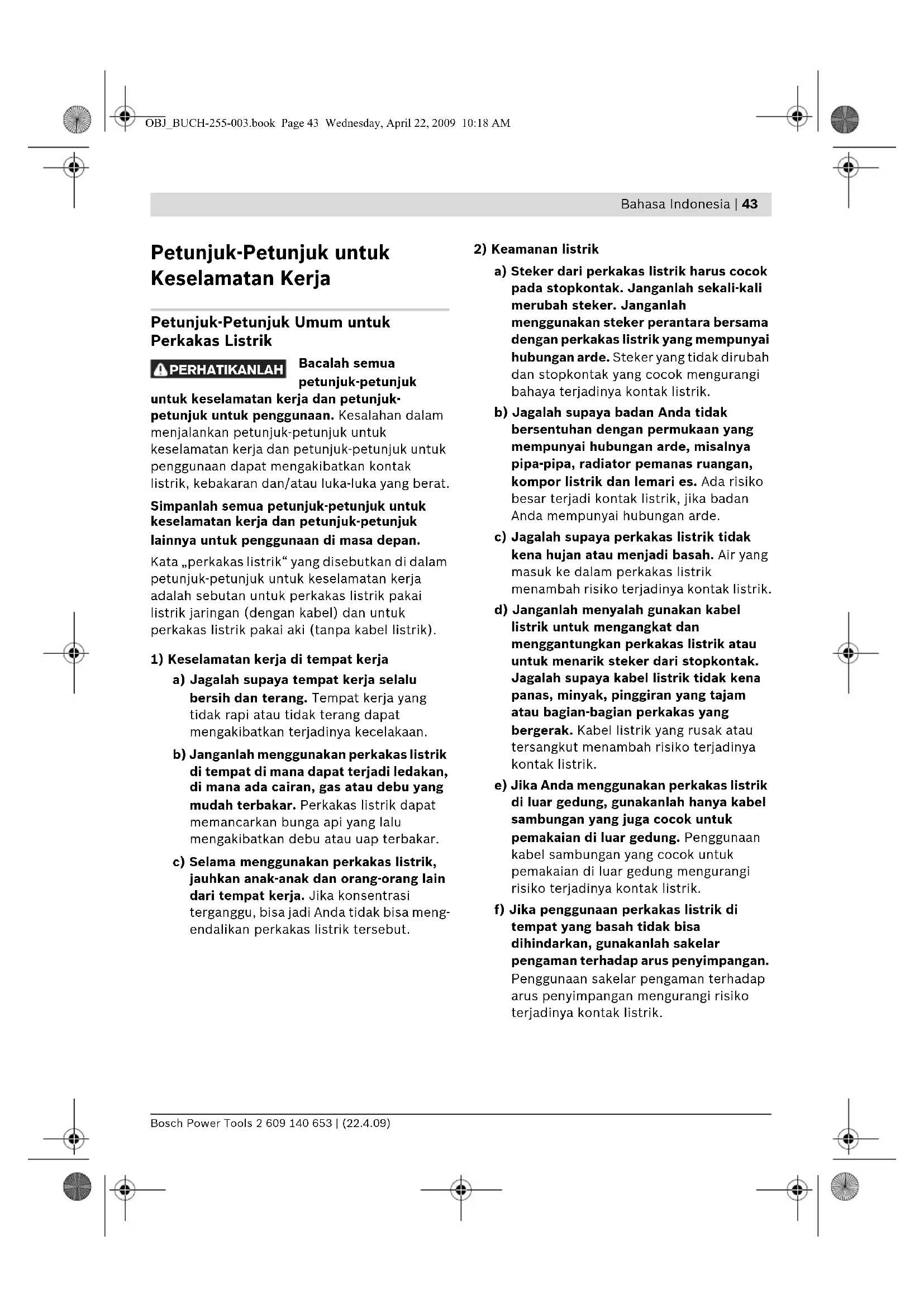

Petunjuk-Petunjuk untuk Keselamatan Kerja Petunjuk-Petunjuk Umum untuk Perkakas Listrik Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk- petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Simpanlah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk lainnya untuk penggunaan di masa depan. Kata „perkakas listrik“ yang disebutkan di dalam petunjuk-petunjuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik pakai aki (tanpa kabel listrik).

1) Keselamatan kerja di tempat kerja

a) Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan. b) Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar. c) Selama menggunakan perkakas listrik, jauhkan anak-anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa meng- endalikan perkakas listrik tersebut.

a) Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik. b) Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde. c) Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. d) Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik. e) Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik. f) Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik. PERHATIKANLAH OBJ_BUCH-255-003.book Page 43 Wednesday, April 22, 2009 10:18 AM44 | Bahasa Indonesia 2 609 140 653 | (22.4.09) Bosch Power Tools

3) Keselamatan kerja

a) Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah mengguna- kan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat. b) Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu, sepatu tertutup yang tidak licin, helmet pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka- luka dapat dikurangi. c) Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker disambungkan pada pengadaan listrik dan/atau aki, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan. d) Lepaskan semua perkakas-perkakas pe- nyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka. e) Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba. f) Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak. g) Jika ada kemungkinan untuk memasang- kan sarana penghisapan dan penam- pungan debu, perhatikan bahwa sarana- sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghisapan bisa mengurangi bahaya yang disebabkan debu.

4) Penggunaan dan penanganan perkakas

listrik dengan seksama a) Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas- batas kemampuan yang ditentukan. b) Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan. c) Tariklah steker dari stopkontak dan/atau keluarkan aki, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja. d) Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk- petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang- orang yang tidak mengenalnya. OBJ_BUCH-255-003.book Page 44 Wednesday, April 22, 2009 10:18 AMBahasa Indonesia | 45 Bosch Power Tools 2 609 140 653 | (22.4.09) e) Rawatlah perkakas listrik dengan sek- sama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama. f) Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan. g) Gunakanlah semua perkakas listrik, ak- sesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat- syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya.

a) Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara sinambung. Petunjuk-petunjuk untuk keselamatan kerja untuk mesin frais f Kecepatan putaran yang diizinkan dari alat kerja harus paling sedikit sebesar kecepatan putaran maksimal yang tercantum pada perkakas listrik. Aksesori yang diputarkan lebih cepat dari nilai yang diizinkan, bisa menjadi rusak karenanya. f Mata frais atau aksesori lainnya harus duduk pas dalam pemegang alat kerja (cekaman) dari perkakas listrik Anda. Alat kerja-alat kerja yang tidak duduk pas dalam pemegang alat kerja dari perkakas listrik, berputar secara tidak memusat, bervibrasi sangat keras dan bisa mengakibatkan perkakas listrik tidak bisa dikendalikan. f Hidupkan dahulu perkakas listrik, baru kemudian perkakas listrik didekatkan pada benda yang dikerjakan. Jika tidak demikian ada bahaya perkakas listrik membanting jika alat kerja tersangkut dalam benda yang dikerjakan. f Janganlah sekali-kali memfrais melalui benda-benda dari logam, paku-paku atau sekrup-sekrup. Mata frais bisa menjadi rusak dan mengakibatkan vibrasi yang keras. f Peganglah perkakas listrik hanya pada pegangan yang terisolir, jika Anda melakukan pekerjaan di mana alat kerjanya bisa terkena pada saluran listrik yang tidak terlihat atau kabelnya sendiri. Sentuhan pada kabel yang bertegangan dapat mengakibatkan bagian-bagian logam dari perkakas listrik juga bertegangan dan lalu mengakibatkan kontak listrik. f Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa pengadaan yang tidak terlihat, atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik bisa mengakibatkan api dan kontak listrik. Pipa gas yang dirusak bisa mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak. f Janganlah menggunakan mata frais yang tumpul atau rusak. Mata frais yang tumpul atau rusak mengakibatkan gesekan yang lebih besar, bisa tersangkut dan mengakibatkan putaran yang tidak rata. f Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan. OBJ_BUCH-255-003.book Page 45 Wednesday, April 22, 2009 10:18 AM46 | Bahasa Indonesia 2 609 140 653 | (22.4.09) Bosch Power Tools f Sebelum meletakkan perkakas listrik, tunggulah sampai perkakas berhenti memutar. Alat kerja bisa tersangkut dan membuat perkakas listrik tidak bisa dikendalikan. f Janganlah menggunakan perkakas listrik, jika kabelnya rusak. Janganlah menyentuh kabel yang rusak dan tariklah steker dari stopkontak, jika kabel menjadi rusak selama penggunaan perkakas listrik. Kabel yang rusak membuat risiko terjadinya kontak listrik menjadi lebih besar. Penjelasan tentang cara berfungsi Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat. Bukalah halaman lipatan dengan gambar dari perkakas dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan perkakas listrik Perkakas listrik ini cocok untuk memfrais alur- alur, pinggiran-pinggiran, profil-profil dan lubang-lubang panjang di kayu, bahan sintetik dan bahan ringan untuk bangunan serta untuk memfrais sesuai dengan contoh, dengan cara meletakkannya pada permukaan yang dikerjakan. Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian sesuai dengan nomor-nomor pada gambar perkakas listrik pada halaman bergambar. 1 Satuan penggerak 2 Rumah frais 3 Roda untuk penyetelan secara halus kedalaman memfrais 4 Mata frais* 5 Mur pengunci cekaman 6 Alas peluncur 7 Pelat dasar 8 Skala untuk penyetelan kedalaman memfrais 9 Tombol penahan poros kerja 10 Tuas penegang 11 Tombol untuk menghidupkan dan mematikan 12 Cekaman 13 Pemegang alat kerja 14 Kunci pas (17 mm) 15 Penutup rumah frais 16 Sarung penyalinan* 17 Mistar sejajar 18 Baut kupu-kupu untuk menahan pembatas 19 Baut kupu-kupu untuk mistar sejajar 20 Mistar berbentuk batang siku* 21 Rol peluncur 22 Baut kupu-kupu untuk menahan penyetelan mendatar 23 Baut kupu-kupu untuk penyetelan mendatar dari mistar berbentuk batang siku 24 Mur untuk penyetelan tegangan *Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch. OBJ_BUCH-255-003.book Page 46 Wednesday, April 22, 2009 10:18 AMBahasa Indonesia | 47 Bosch Power Tools 2 609 140 653 | (22.4.09) Data teknis Cara memasang Mengganti alat kerja f Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. f Pada waktu memasang dan mengganti mata frais kami anjurkan supaya Anda memakai sarung tangan pelindung. Melepaskan rumah frais (lihat gambar A) Sebelum memasang mata frais, rumah frais

harus dilepaskan dahulu dari satuan penggerak

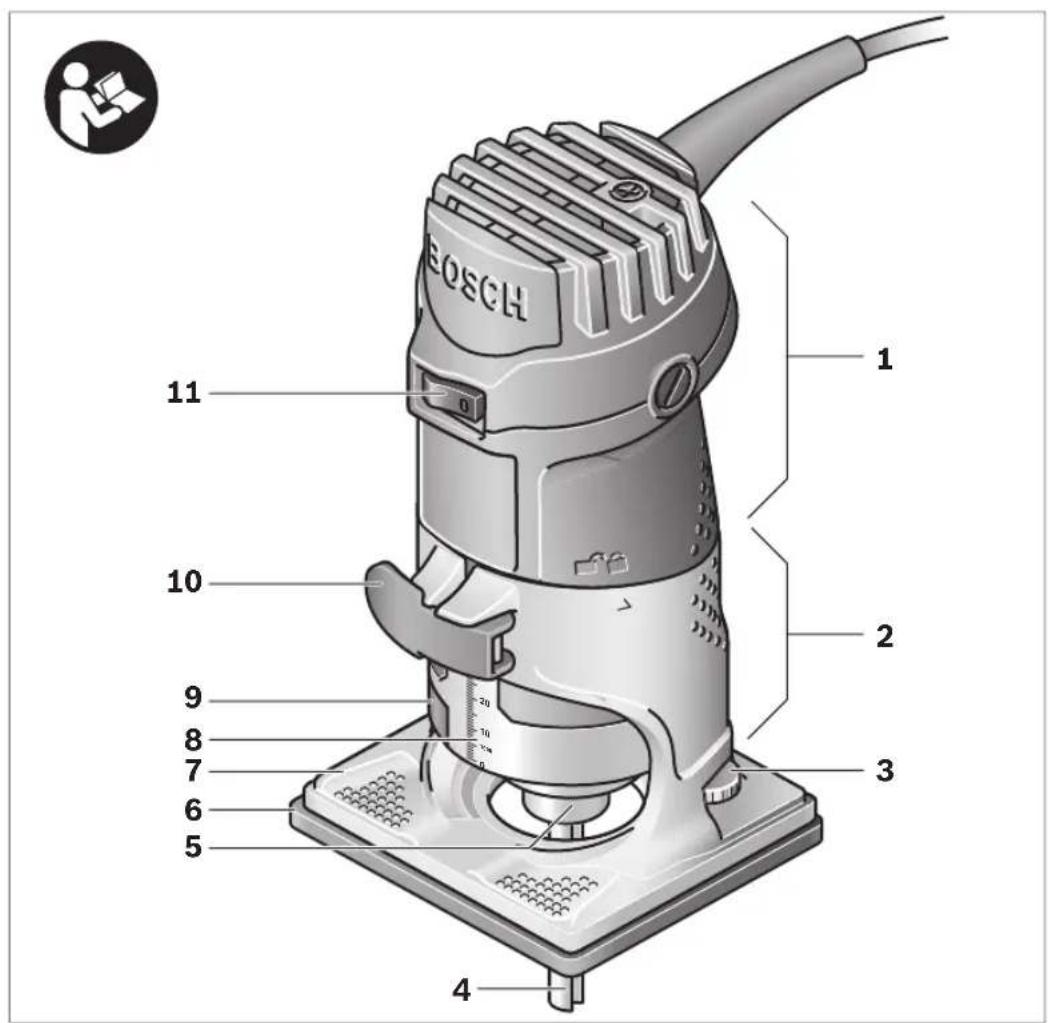

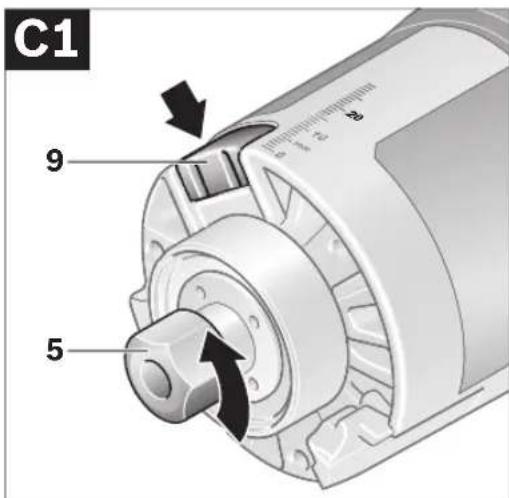

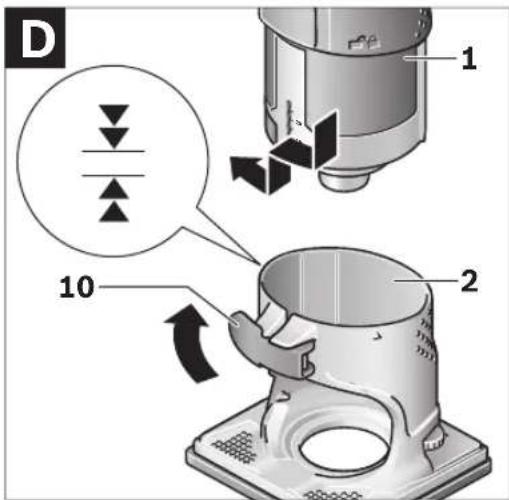

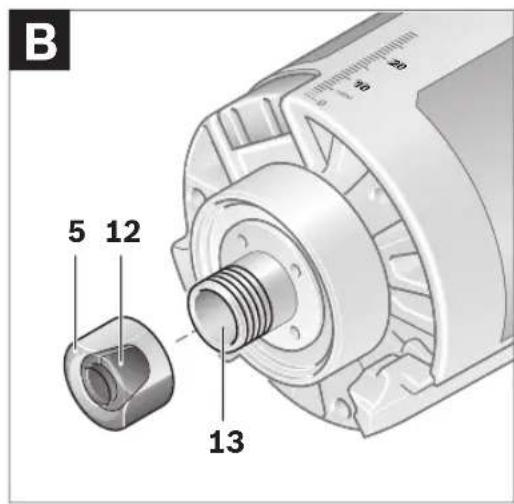

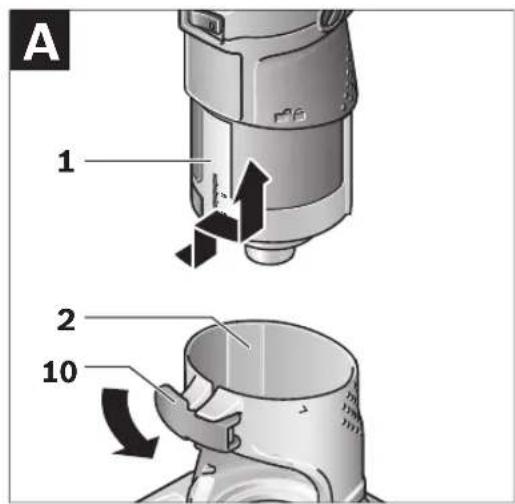

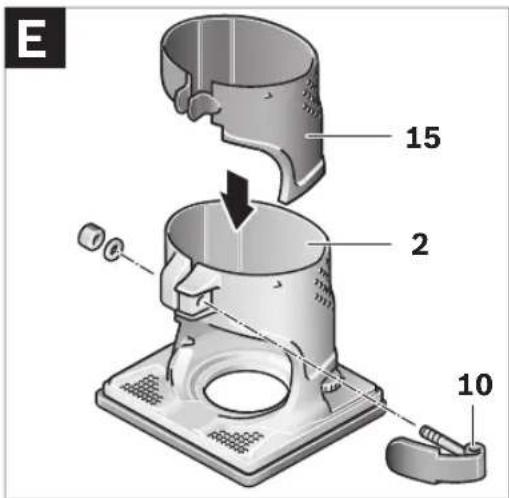

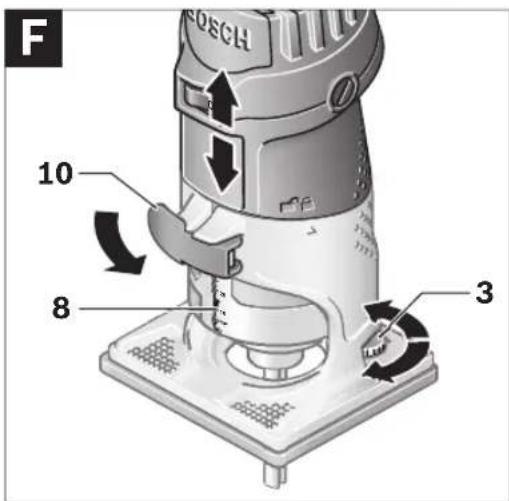

– Bukalah dahulu tuas penegang 10 dan putarkan rumah frais 2 dengan tanda pada simbol yang ada di satuan penggerak 1. – Tariklah satuan penggerak ke atas sampai batas. – Putarkan satuan penggerak dalam arah yang berlawanan dengan jalannya jarum jam sampai batas dan kemudian satuan penggerak ditarik dari rumah frais. Mengganti cekaman (lihat gambar B) Tergantung dari mata frais yang digunakan, sebelum memasangkan mata frais, mur pengunci cekaman 5 harus digantikan. Jika mur pengunci cekaman yang cocok untuk mata frais telah dipasangkan, maka ikutilah petunjuk-petunjuk dalam bab „Memasang mata frais“. Cekaman 12 harus duduk dengan kelonggaran kecil dalam mur pengunci cekaman. Mur pengunci cekaman 5 harus bisa dipasangkan dengan mudah. Mur pengunci cekaman atau cekaman yang rusak harus segera digantikan. – Tekan tombol penahan poros kerja 9 dan tahan tekanan pada tombol ini. Jika perlu, putarkan sumbu motor dengan tangan sampai mengancing. (lihat gambar C1) – Lepaskan mur pengunci cekaman 5 dengan cara memutarkan dengan kunci pas 14 dalam arah yang berlawanan dengan jalannya jarum jam. – Lepaskan tekanan pada tombol penahan poros kerja. – Jika perlu, bersihkan semua bagian-bagian yang akan dirakit sebelum merakitkannya, dengan satu kuas yang lunak atau dengan cara meniup dengan udara bertekanan. – Pasangkan mur pengunci cekaman yang baru pada pemegang alat kerja 13. – Putarkan mur pengunci cekaman, tetapi jangan sampai terlalu kencang. f Janganlah sekali-kali mengencangkan cekaman dengan mur pengunci cekaman, jika belum terpasang mata frais. Cekaman bisa menjadi rusak karenanya. Memasang mata frais (lihat gambar-gambar C1–C2) Tergantung dari hasil pekerjaan yang diharapkan ada tersedia mata frais dalam berbagai macam dan mutu. Mata frais dari baja cepat (HSS) cocok untuk mengerjakan bahan-bahan yang lunak, seperti misalnya kayu lunak dan bahan sintetik. Mata frais dengan mata pisau baja intan (HM) khusus cocok untuk mengerjakan bahan-bahan yang keras dan abrasif seperti misalnya kayu keras dan aluminium. Mesin frais vertikal GMR 1 Professional Nomor model 3 601 F0A 0.. Masukan nominal W 550 Kecepatan putaran tanpa beban min

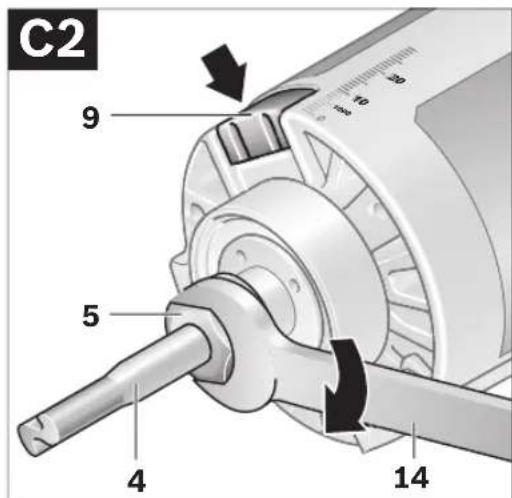

Berat sesuai dengan EPTA-Procedure 01/2003 kg 1,5 Klasifikasi keamanan /II Data-data berlaku untuk tegangan nominal [U] 230/240 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlain- an. Perhatikanlah nomor model perkakas listrik Anda yang tercantum pada label tipe mesin. Nama dagang dari beberapa perkakas listrik bisa berbeda. OBJ_BUCH-255-003.book Page 47 Wednesday, April 22, 2009 10:18 AM48 | Bahasa Indonesia 2 609 140 653 | (22.4.09) Bosch Power Tools Mata frais-mata frais yang asli yang termasuk dalam program aksesori dari Bosch bisa Anda beli di agen penjualan Bosch. Pasangkan hanya mata frais-mata frais yang mulus dan bersih. – Tekan tombol penahan poros kerja 9 dan tahan tekanan pada tombol ini. Jika perlu, putarkan sumbu motor dengan tangan sampai mengancing. (lihat gambar C1) – Lepaskan mur pengunci cekaman 5 dengan cara memutarkan dengan kunci pas 14 dalam arah yang berlawanan dengan jalannya jarum jam. (lihat gambar C2) – Dorongkan mata frais ke dalam cekaman. Gagang mata frais paling sedikit harus masuk ke dalam cekaman sebanyak 20 mm. – Kencangkan kembali mur pengunci cekaman dengan cara memutarkannya dalam arah jalannya jarum jam. – Lepaskan tekanan pada tombol penahan poros kerja. f Janganlah sekali-kali mengencangkan cekaman dengan mur pengunci cekaman, jika belum terpasang mata frais. Cekaman bisa menjadi rusak karenanya. Memasang rumah frais (lihat gambar D) Untuk melakukan pekerjaan memfrais, rumah frais 2 harus dipasangkan kembali pada satuan penggerak 1. – Bukakan tuas penegang 10 pada satuan penggerak, jika tuas ini tertutup. – Cocokkan kedua panah ganda pada satuan penggerak dan rumah frais 2 sampai berhadapan. – Dorongkan satuan penggerak ke dalam rumah frais dan putarkan satuan penggerak dalam arah jalannya jarum jam sampai tanda cocok pada simbol . – Lanjutkan mendorongkan satuan penggerak ke dalam rumah frais. – Setelah selesai memasang, putarkan rumah frais dengan tanda pada simbol di satuan penggerak. – Tutup tuas penegang. f Setelah selesai memasang, periksalah selalu apakah satuan penggerak sudah kencang duduknya dalam rumah frais. Jika perlu, tegangan dasar dari tuas penegang 10 dirubah (lihat „Merubah penyetelan tuas penegang“, halaman 51). Memasang penutup rumah frais (lihat gambar E) Jika mesin frais vertikal digunakan secara intensif, rumah frais menjadi panas. Untuk melindungi tangan kita, dalam hal demikian bisa dipasangkan satu penutup rumah frais (aksesori). – Lepaskan tuas penegang 10. – Pasangkan penutup rumah frais 15 dari atas pada rumah frais 2. – Sekrupkan tuas penegang sedemikian sehingga jika tuas penegang tertutup, satuan penggerak 1 ditahan dengan baik dalam rumah frais. Penghisapan debu/serbuk Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya. Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli. – Perhatikanlah supaya ada pertukaran udara di tempat kerja. – Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2. f Taatilah peraturan-peraturan untuk bahan- bahan yang dikerjakan yang berlaku di negara Anda. OBJ_BUCH-255-003.book Page 48 Wednesday, April 22, 2009 10:18 AMBahasa Indonesia | 49 Bosch Power Tools 2 609 140 653 | (22.4.09) Penggunaan Menyetel kedalaman memfrais (lihat gambar F) f Menyetel kedalaman memfrais hanya boleh dilakukan pada perkakas listrik yang dalam keadaan mati. Untuk penyetelan kasar kedalaman memfrais: – Letakkan perkakas listrik dengan mata frais yang sudah dipasangkan pada benda yang akan dikerjakan. – Bukakan tuas penegang 10 pada satuan penggerak, jika tuas ini tertutup. – Putarkan rumah frais 2 dengan tanda pada simbol dan biarkan satuan penggerak ke bawah perlahan-lahan, sampai mata frais terkena pada benda yang akan dikerjakan. – Tutup tuas penegang. – Bacakan bilangan pada skala 8 dan tuliskan nilainya (penyetelan nol). Tambahkan pada nilai ini kedalaman memfrais yang dikehendaki. – Buka tuas penegang dan setelkan satuan penggerak pada nilai skala yang telah dihitungkan. – Putarkan rumah frais dengan tanda pada simbol dan tutupkan tuas penegang kembali. – Periksalah penyetelan untuk kedalaman memfrais yang telah dilakukan dengan cara uji coba dan betulkan jika belum betul. Untuk penyetelan halus dari kedalaman memfrais: – Setelkan satuan penggerak dengan tuas penegang 10 yang dalam keadaan terbuka dengan tanda pada simbol . – Setelkan kedalaman memfrais yang dikehendaki dengan roda 3. – Tutup tuas penegang. Cara penggunaan f Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai deng- an tegangan listrik yang tercantum pada label tipe perkakas listrik. Menghidupkan/mematikan perkakas listrik Untuk menghidupkan perkakas listrik, pasangkan tombol untuk menghidupkan dan mematikan 11 pada I. Untuk mematikan perkakas listrik, pasangkan tombol untuk menghidupkan dan mematikan 11 pada 0. Petunjuk-petunjuk untuk pemakaian f Lindungilah mata frais terhadap benturan dan pukulan. Arah dan cara memfrais (lihat gambar G) f Arah memfrais harus selalu berlawanan dengan arah putar dari mata frais 4 (gerak berlawanan). Jika arah memfrais sesuai dengan arah putar dari mata frais (gerak sama), perkakas listrik bisa terpelanting dari tangan penggunanya. f Gunakanlah perkakas listrik ini hanya dengan rumah frais 2 yang sudah dipasangkan. Bisa terjadi luka-luka jika perkakas listrik tidak bisa dikendalikan. f Sebelum mulai memfrais, periksalah apakah rumah frais dengan tanda berada pada simbol di satuan penggerak 1. Petunjuk: Perhatikanlah bahwa mata frais 4 selalu menonjol dari pelat dasar 7. Janganlah merusakkan sablon atau benda yang dikerjakan. – Setelkan kedalaman memfrais yang dikehendaki (lihat „Menyetel kedalaman memfrais“, halaman 49). – Hidupkan perkakas listrik dan letakkan perkakas listrik pada bagian benda yang akan dikerjakan. – Lakukan pekerjaan memfrais dengan dorongan ke depan yang rata. – Setelah pekerjaan memfrais rampung, matikan perkakas listrik. f Janganlah meletakkan perkakas listrik, jika mata frais belum berhenti sama sekali. Alat kerja-alat kerja yang belum berhenti memutar bisa mengakibatkan luka-luka. OBJ_BUCH-255-003.book Page 49 Wednesday, April 22, 2009 10:18 AM50 | Bahasa Indonesia 2 609 140 653 | (22.4.09) Bosch Power Tools Memfrais dengan sarung penyalinan (lihat gambar-gambar H1–H3) Dengan menggunakan sarung penyalinan 16 Anda bisa menyalin potongan berliku-liku dari contoh atau sablon pada benda yang dikerjakan. Pilihlah sarung penyalinan yang cocok, tergantung dari ketebalan sablon atau contoh. Berhubung sarung penyalinan menonjol ke luar, maka sablon harus mempunyai ketebalan paling sedikit sebesar 8 mm. (lihat gambar H1) f Pilihlah mata frais dengan diameter yang lebih kecil daripada diameter sarung penyalinan bagian dalam. – Lepaskan ke empat baut berbentuk silinder di bagian bawah dari alas peluncur 6 dan lepaskan alas peluncur. – Pasangkan sarung penyalinan 16 ke dalam alas peluncur. (lihat gambar H2) – Sekrupkan kembali alas peluncur pada pelat dasar 7 dengan kelonggaran. Alas peluncur harus bisa bergoyang dengan bebas. Supaya jarak antara pusat mata frais dan pinggiran sarung penyalinan selalu sama, jika perlu sarung penyalinan dan alas peluncur harus dicocokkan pusatnya. – Pasangkan alas peluncur sedemikian sehingga mata frais dan sarung penyalinan berada di pusat dari lubang di tengah alas peluncur. (lihat gambar H3) – Tahan alas peluncur dalam kedudukan ini dan putarkan baut-baut sampai kencang. Untuk memfrais dengan sarung penyalinan 16: – Dekatkan perkakas listrik dengan sarung penyalinan 16 pada sablon. – Dorongkan perkakas listrik dengan sarung penyalinan yang menonjol ke luar dengan tekanan dari samping sepanjang sablon. Memfrais sisi atau profil (lihat gambar I) Pada pekerjaan memfrais sisi atau profil tanpa mistar sejajar, maka mata frais yang dipakai harus memiliki ujung bundar atau bantalan peluru. – Dekatkan perkakas listrik yang sudah dihidupkan dari samping pada benda yang akan dikerjakan sampai ujung bundar atau bantalan peluru dari mata frais terkena pada sisi dari benda yang akan dikerjakan. – Dorongkan perkakas listrik sepanjang sisi benda yang dikerjakan. Perhatikan supaya mata frais berada dalam kedudukan bersiku- siku. Tekanan yang terlalu besar bisa merusakkan sisi benda yang dikerjakan. Memfrais dengan mistar sejajar (lihat gambar K) Untuk memfrais sisi-sisi yang sejajar Anda bisa memasangkan mistar sejajar 17 sebagai pembatas kesejajaran. – Pasangkan mistar sejajar 17 pada rumah frais 2 dengan baut kupu-kupu 18. – Setelkan jarak dari sisi yang dikehendaki dengan baut kupu-kupu pada mistar sejajar

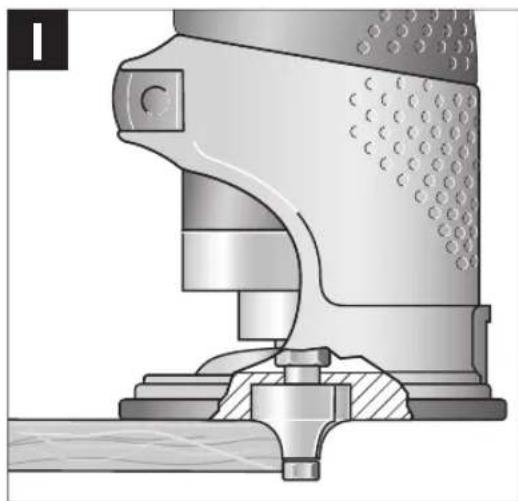

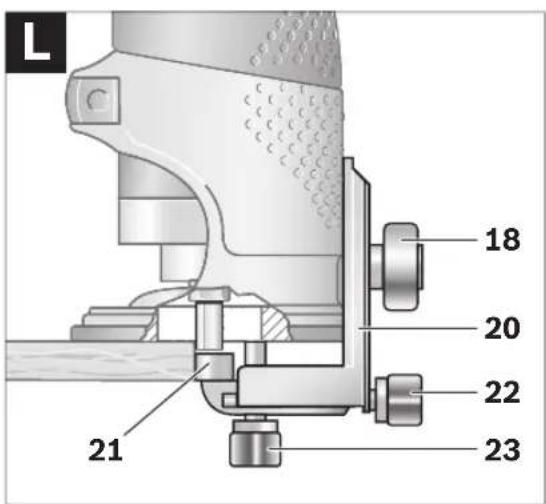

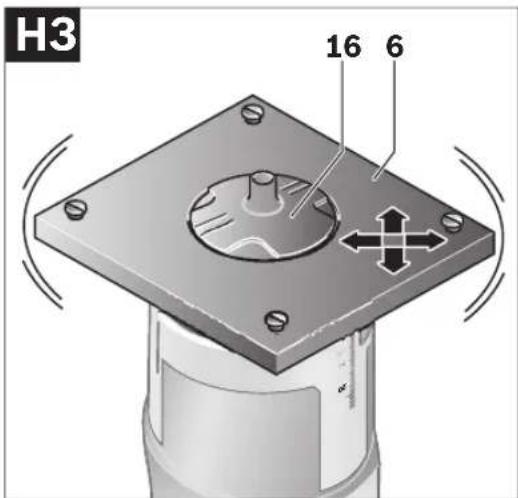

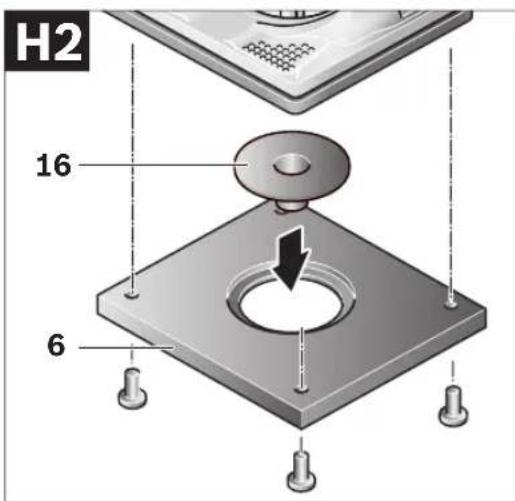

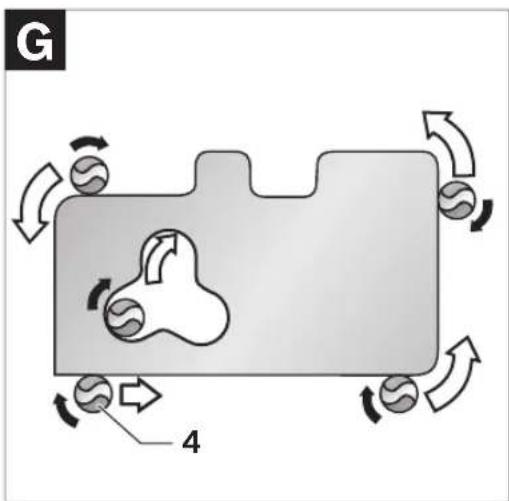

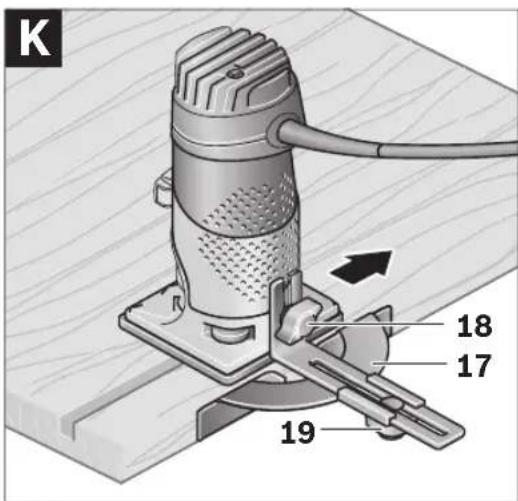

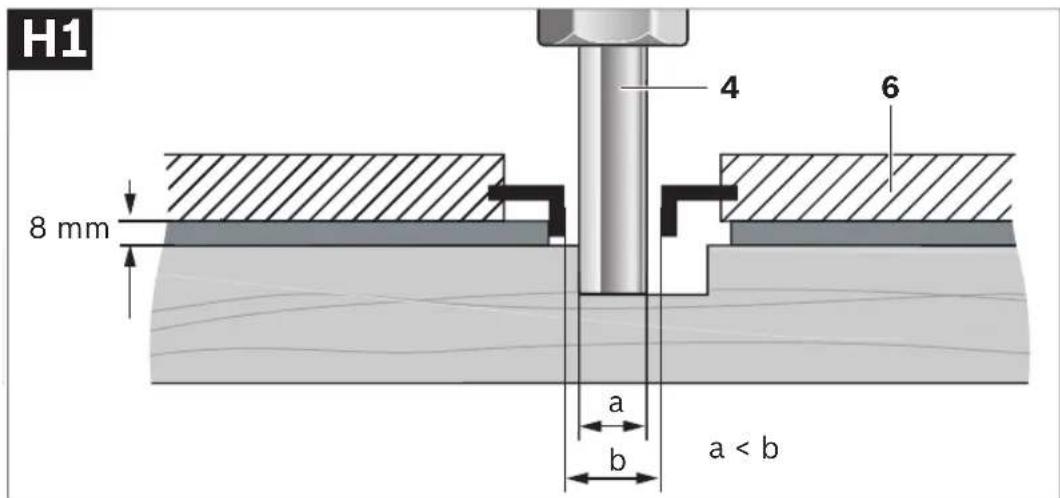

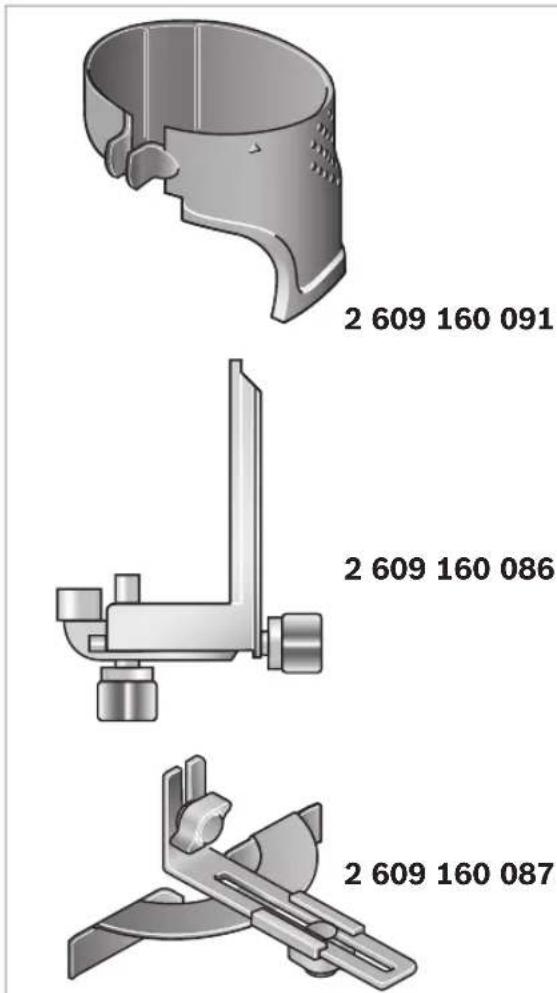

– Dorongkan perkakas listrik yang sudah dihidupkan sepanjang sisi benda yang dikerjakan dengan tekanan ke depan dan tekanan dari samping yang sama pada mistar sejajar. Memfrais dengan mistar berbentuk batang siku (lihat gambar L) Dengan mistar berbentuk batang siku 20 bisa dikerjakan pekerjaan memfrais sisi-sisi dengan mata frais tanpa ujung bundar atau bantalan peluru. – Pasangkan mistar berbentuk batang siku pada rumah frais 2 dengan baut kupu-kupu

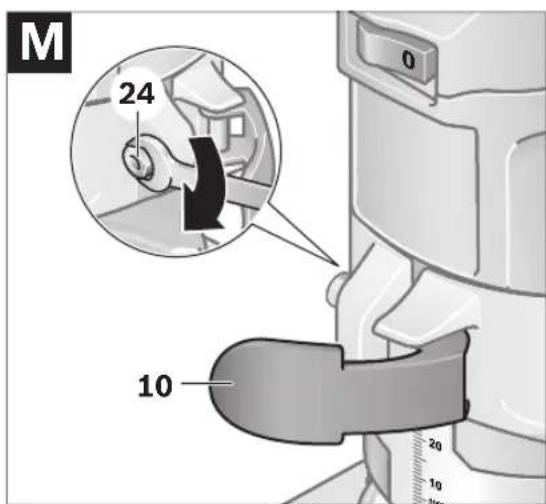

– Dorongkan perkakas listrik sepanjang sisi dari benda yang dikerjakan dengan tekanan ke depan yang sama. Jarak dari samping: Untuk merubah banyaknya bahan yang difrais, jarak dari samping antara benda yang dikerjakan dan rol pengendali 21 pada mistar berbentuk batang siku 20 bisa dirubah. – Lepaskan baut kupu-kupu 22, setelkan jarak dari samping yang diperlukan dengan cara memutarkan baut kupu-kupu 23 dan kemudian kencangkan kembali baut kupu- kupu 22. OBJ_BUCH-255-003.book Page 50 Wednesday, April 22, 2009 10:18 AMBahasa Indonesia | 51 Bosch Power Tools 2 609 140 653 | (22.4.09) Ketinggian: Setelkan kedudukan vertikal dari mistar berbentuk batang siku sesuai dengan mata frais yang digunakan dan ketebalan benda yang akan dikerjakan. – Lepaskan baut kupu-kupu 18 pada mistar berbentuk batang siku, dorongkan mistar berbentuk batang siku ke kedudukan yang diperlukan dan kemudian kencangkan kembali baut kupu-kupu. Merubah penyetelan tuas penegang (lihat gambar M) Jika satuan penggerak 1 tidak duduk secara kencang di dalam rumah frais, ketegangan dari tuas penegang 10 harus dirubah penyetalannya. – Buka tuas penegang. – Putarkan mur untuk penyetelan tegangan 24 dengan kunci pas (8 mm) kira-kira 45° dalam arah jalannya jarum jam. – Kemudian tutup kembali tuas penegang. – Periksalah apakah satuan penggerak sudah baik duduknya. Janganlah mengencangkan mur terlalu keras. Rawatan dan servis Rawatan dan kebersihan f Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. f Perkakas listrik dan lubang ventilasi harus selalu dibersihkan supaya perkakas bisa digunakan dengan baik dan aman. Jika kabel listrik harus digantikan, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, supaya keselamatan kerja selalu terjamin. Jika pada suatu waktu perkakas listrik ini tidak bisa berjalan meskipun telah diproduksikan dan diperiksa dengan seksama, maka reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe pekakas. Layanan pasca beli dan konsultasi bagi pelanggan Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di: www.bosch-pt.com Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya. Indonesia PT. Multi Tehaka Kawasan Industri Pulogadung Jalan Rawa Gelam III No. 2 Jakarta 13930 Indonesia Tel.: +62 (21) 4 60 12 28 Fax: +62 (21) 46 82 68 23 E-Mail: sales@multitehaka.co.id www.multitehaka.co.id Cara membuang Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Perubahan adalah hak Bosch. OBJ_BUCH-255-003.book Page 51 Wednesday, April 22, 2009 10:18 AM52 | Tiøng Vi·t 2 609 140 653 | (22.4.09) Bosch Power Tools
