MANUAL DE UTILIZADOR Alpatec Paradiso Ceramic 1500W TAURUS

9- RILEVAMENTO FINESTRE

RILEVAMENTO FINESTRA APERTA

9- DETEÇÃO DE JANELAS

UTILIZAÇÃO E CUIDADOS: Antes de cada utilização, desenrole completa- mente o cabo de alimentação do aparelho. Não utilize o aparelho se o dispositivo de ligar/ desligar não funcionar. Não utilize o aparelho inclinado ou invertido. Não vire o aparelho ao contrário enquanto estiver a ser utilizado ou ligado à corrente elétrica. Se utilizar o aparelho numa casa de banho ou similar, desligue aparelho da corrente elétrica quando não estiver a ser utilizado, ainda que seja por pouco tempo, pois a proximidade da água representa um risco, mesmo com o apare- lho desligado. Desligue o aparelho da corrente quando não estiver a ser utilizado e antes de iniciar qualquer operação de limpeza. Este aparelho não está destinado a pessoas (in- cluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas, ou que tenham falta de experiência e conhecimento Não guarde o aparelho na vertical. Não guarde o aparelho se ainda estiver quente. Mantenha e guarde o aparelho num local seco, sem pó e afastado da luz solar. Nunca deixe o aparelho sem vigilância. Nunca deixe o aparelho ligado e sem vigilância. Além disso, poupará energia e prolongará a vida do aparelho. Não utilize o aparelho para secar peças de vestuário. Colocar o termóstato na posição de mínimo (MIN) não garante que o aparelho que totalmente desligado. PT (Traduzido das instruções originais)INSTALAÇÃO Retire todo o material de embalagem do interior do aparelho. Certique-se de que o aparelho está bem nivela- do em relação ao solo. Não coloque o aparelho próximo de materiais combustíveis como materiais têxteis, cartão, papel, etc. Evite que a entrada e a saída de ar quem total ou parcialmente tapadas por móveis, cortinas, roupas, etc., devido ao risco de incêndio. No caso da montagem na parede se realizar na casa de banho, coloque-o de maneira que a tomada, o cabo de alimentação, os botões e outros dispositivos de controlo quem fora do alcance de quem estiver a tomar banho ou no lavatório. O aparelho deve ser xado numa parede. A dis- tância mínima entre a parte inferior do aparelho e o chão deve ser de 15 cm. (Fig.1). Fig.1 O aparelho necessita de ventilação adequada para funcionar corretamente. Deixe cerca de 20 cm de espaço por cima do aparelho e 25 cm de ambos os lados. Nunca cubra nem obstrua nenhuma das abertu- ras do aparelho. A cha deve ser ligada a uma tomada de fácil acesso para se poder desligá-la em caso de emergência. Para uma maior eciência, o aparelho deve ser colocado num local onde a temperatura am- biente se encontre entre os 12 e 32ºC. Para uma maior eciência e, na medida do pos- sível, instale o aparelho numa parede fria (limite com o exterior) e por baixo de uma janela. Mas nunca interferindo ou obstruindo uma zona de ventilação. O aparelho deve funcionar acoplado ao suporte de parede ou com a base/pés da base monta- dos. O aparelho dispõe de um suporte de parede (Fig2), o qual deve ser xado à parede. Fig.2 FIXAÇÃO À PAREDE (FIG.3): Fig.3 O aparelho possui um suporte de parede (FIG2) no qual se pode apoiar o produto. Tendo em conta as distâncias de separação do aparelho anteriormente referidas, utilize o plano de perfuração para poder marcar na parede a posição das buchas de xação previstas. Faça os furos nas marcas e introduza as buchas. (Fig.3). Coloque o suporte fazendo coincidir os seus orifí- cios com os das buchas e aparafusar . (Fig.3). Assegure-se de que o suporte é capaz de aguen- tar, pelo menos, o dobro do peso do aparelho. Encaixe o aparelho no suporte de parede. Fixe o radiador ao suporte através dos parafusos fornecidos (Fig.4).Fig.4

NOTAS PARA ANTES DA UTILIZAÇÃO: Retire a película protetora do aparelho. Certique-se de que retirou todo o material de embalagem do produto. Aquando da primeira utilização, o aparelho poderá libertar fumos devido ao facto de algu- mas partes do aparelho terem sido levemente lubricadas. Ao m de pouco tempo, o fumo desaparecerá. Para eliminar o cheiro que o aparelho liberta aquando da primeira utilização, é recomendá- vel colocá-lo em funcionamento na potência máxima durante 2 horas numa divisão bem ventilada. Prepare o aparelho consoante a função preten- dida: UTILIZAÇÃO: LIGAR / DESLIGAR (STAND-BY) Prima a tecla Ligar/Desligar (Stand-by), para ligar o radiador ou xar o modo desligado/ stand-by. O modo desligado/stand-by é ativado e ícone correspondente aparece no ecrã, ouvem-se dois sinais sonoros de 0,5 segundos e aparece a hora. Quando o aparelho é ligado ouve-se um sinal sonoro durante 1 segundo e aparece o ícone

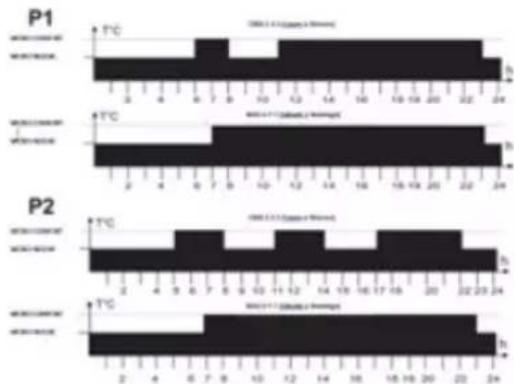

Modo FIO PILOTO: (APENAS PARA UTILI- ZAÇÃO EM FRANÇA) Neste modo, o radiador é controlado por uma centralina com este sistema. Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone . A partir desse momento, o modo de funcionamento do radia- dor é determinado pela centralina. Modo CONFORTO: Este modo standard de funcionamento dol radiador para manter a temperatura desejada pelo utilizador. Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone .Selecione a temperatura desejada utilizando as teclas y . O valor mínimo que pode ser programado é igual ao valor da temperatura programada no modo económico mais 0,5 °C. O valor máximo é 32 °C. Modo ECONÓMICO Ao selecionar-se este modo, o radiador mantém a temperatura ambiente na selecionada para o mesmo. Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone Selecione a tempe- ratura desejada utilizando as teclas y . O valor mínimo que pode ser programado é igual ao valor da temperatura CONFORTO menos 0,5°C. O valor mínimo é 7°C. NOTA: As temperaturas dos modos CONFORTO e ECONÓMICO são los valores determinantes da programação. Não é possível selecionar um valor de temperatura para o modo ECONÓMI- CO superior ao valor da temperatura do modo CONFORTO, já que o termóstato eletrónico não o permite. Durante o funcionamento é possível alterar a temperatura premindo simplesmente as teclas y .Modo ANTIGELO: Selecionando este modo, a temperatura ambien- te é xada nos 7 °C. Para o activar, prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone . Modo FÉRIAS: Ao selecionar-se este modo, o radiador entra no modo ANTIGELO por um período de tempo estabelecido pelo utilizador. Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone . Utilizando as teclas e , é possível sele- cionar a duração do período de férias, desde 12 horas até 40 dias, com um incremento de 1 hora desde as 12 às 24 horas e com incremen- to de 1 dia a partir das 24 horas. Modo CRONO: Neste modo, a temperatura ambiente mantém-se na temperatura do modo CONFORTO ou ECO- NÓMICO em função dos programas estabeleci- dos para os diferentes intervalos horários do dia (P1, P2 ou P3). Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone . Prima a tecla CRONO para selecionar um dos dois programas de predenição de fábrica ( e ) ou o programa congurável pelo utilizador ( ). Para a programação congurável P3, consulte a secção “4. PROGRAMAÇÃO” do manual. Os programas P1 e P2 predenidos são: 1 Modo de conforto 2 Modo noite 3 Dias 1 a 5 (segunda-feira a sexta-feira) 4 Dias 6 e 7 (sábado e domingo) Modo TURBO/BOOST: Este modo pode ser utilizado quando se quiser aquecer a divisão de forma mais rápida. Para o ativar, siga os seguintes passos: -Prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone . Premindo as teclas e , é possível selecio- nar a duração do período TURBO/BOOST de 5 a 120 minutos. Quando esta função é ativada, o radiador funciona na máxima potência, con- trolando a temperatura ambiente para que não exceda os 32 °C. Quando o tempo programado (indicado por uma contagem decrescente no ecrã) naliza, o radiador volta ao modo previa- mente estabelecido. Modo ECONÓMICO17⁰C: Ativando este modo, o radiador funciona com uma temperatura predenida de 17 °C não modicável. Esta função permite um menor consumo quando, por exemplo, a divisão ou a casa estiverem vazias durante um período de tempo indenido. Para selecionar este modo, prima a tecla “Modo” várias vezes até que apareça no ecrã o ícone .

OUTRAS FUNÇÕES E ÍCONES

DETEÇÃO DE JANELAS ABERTAS: O radiador é capaz de detetar se uma janela foi aberta através da diminuição brusca da tempe- ratura (5 °C num máximo de 30 minutos). Se tal ocorrer, o aparelho é desligado durante 30 minutos para, posteriormente, voltar a funcionar no modo previamente estabelecido se detetar um aumento da temperatura de1 grau de forma contínua (porque, por exemplo, a ventana jane- la foi fechada). Caso isto não ocorra, o aparelho continuará desligado por um período adicional de 30 minutos.Quando a deteção de janelas abertas é ativada, o símbolo correspondente aparece de forma intermitente no ecrã (exceto no modo desligado/ stand-by). Quando é desativado, o símbolo desaparece. Para ativar esta função consulte a secção (4). PROGRAMAÇÃO”. PROTEÇÃO INFANTIL: Quando esta função é ativada, a temperatura da parte frontal do radiador é reduzida de forma a que o mesmo seja seguro na presença de crianças. Para além disso, esta função permite que o mesmo radiador possa ser usado em divisões mais pequenas do que na que está instalado sem haver alterações importantes na temperatura ambiente. Quando se ativa esta função, o nível de potência na qual que o radiador está a atuar é o estabe- lecido pelo utilizador (40% - 50% - 60%). Para ativar esta função consulte a secção (4). PROGRAMAÇÃO”.

ASC (CONTROLO ADAPTATIVO DA TEM-

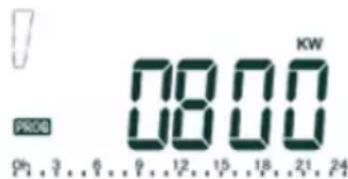

PERATURA): Quando esta função é ativada, o aparelho liga-se antes da hora estabelecida na programação (máximo 2 horas antes) para assegurar que a divisão estará à temperatura programada na hora xada. Quando se activa esta função, o ícone correspon- dente aparece no ecrã (exceto no modo desligado/stand-by). Para ativar esta função consulte a secção (4). PROGRAMAÇÃO”. INDICADOR DO NÍVEL DE POTÊNCIA: Aparece na parte esquerda do ecrã e depende dol nível da temperatura programada. Quanto maior for a temperatura programada, maior será o número de barras do ícone. É uma visuali- zação do consumo instantâneo, já que quanto maior for a temperatura programada, maior será o consumo de energia. FUNÇÃO DE BLOQUEIO: É possível possível bloquear o radiador para evitar uma utilização indevida por parte de crianças ou, por exemplo, num espaço público. Para bloquear/desbloquear as teclas, prima a te- cla “Modo” e mantenha-a premida durante cerca de 3 segundos, até que o ícone apareça (bloqueado) ou desapareça (desbloqueado). FUNÇÃO DE MEDIÇÃO DE CONSUMO: Esta função permite ler o consumo do radiador expressado em kWh. Para isso, deve-se ajustar previamente a potência do emissor, seguindo os seguintes passos: Desligue o aparelho da corrente elétrica. Prima simultaneamente as teclas e . Sem deixar de premi-las ligue o aparelho à toma- da elétrica e continue a carregar, pelo menos, 5 segundos até visualizar a função de ajuste de potência, como se mostra na imagem: Utilize as teclas e para selecionar a potên- cia do seu radiador em Watts. Conrme a seleção com a tecla . Só é necessário realizar esta operação na pri- meira vez e cará guardada; não é necessário repeti-la de cada vez que quiser consultar os consumos. Agora já se pode ler o consumo para diversos períodos de tempo da seguinte forma: Coloque o radiador no modo desligado/stand-by. Prima a tecla durante mais de 3 segundos, até que se apareçam os dados de consumo no ecrã. Utilizando as teclas e , irá navegar pelo menu de consumo. Irão aparecer os ícones à direita no ecrã. Cada um destes os kWh consumidos durante o correspondente período de tempo, detalhados em seguida:= dia atual = dia anterior = semana atual = semana anterior = mês atual = mês anterior = ano atual + = ano anterior + = total + = indicador da potência do radiador INDICADOR DE CONSUMO: Quando a temperatura da divisão cai abaixo da temperatura congurada, o termóstato do radiador alimenta a resistência e o símbolo ilumina-se no ecrã, com o qual está a consumir energia. Assim que a temperatura da divisão alcançar a temperatura selecionada, o termós- tato deixa de alimentar a resistência e o ícone desaparece do ecrã, já que não estará a consumir energia. NOTA IMPORTANTE: Se no ecrã aparecer “ALL” o sensor de temperatura está danicado e o radiador não funciona. Contacte a Assistência Técnica. PROGRAMAÇÃO

PROGRAMAÇÃO DE DIA E HORA

Coloque o radiador no modo desligado/stand-by. Aparece o ícone . Prima durante mais de 3 segundos a tecla , até que se visualizem as funções. Utilizando a tecla , pode navegar pelas seguintes opções: “ted” (hora e data), “prog” (programação) e “ofst” (calibração da sonda de temperatura). Selecione a opção “ted” e conrme com a tecla

Introduza o ano atual (15-99) utilizando as teclas e . Prima a tecla para conrmar a seleção. Introduza o mês atual (1-12) utilizando as teclas e . Prima a tecla , para conrmar a seleção. Introduza o dia atual (1-31) utilizando as teclas e . Prima a tecla para conrmar a seleção. Introduza o dia da semana (1=segunda-feira, 2=terça-feira, 3=quarta-feira, 4=quinta-feira, 5=sexta-feira, 6=sábado, 7=domingo) utilizan- do as teclas e . Prima a tecla para conrmar a seleção. Em seguida, no ecrã deverá aparecer a hora atual com os dígitos a piscar. A hora pode ser modicada utilizando as teclas e . Prima a tecla para conrmar a seleção. Os dígitos indicando os minutos aparecem a piscar. Os minutos podem ser modicados utilizando as teclas e . Prima a tecla para conrmar a seleção. Escutar-se-á um duplo apito para conrmar que a conguração da data e hora foi guardada.

CONFIGURAÇÃO DO PROGRAMA P3

Pode congurar o seu próprio programa de funcionamento (P3) para cada um dos dias da semana seguindo os seguintes passos: Coloque o radiador no modo desligado/stand-by. Aparece o ícone . Prima durante mais de 3 segundos a tecla . Utilizando a tecla pode visualizar as seguin- tes opções: “ted” (hora e data), “prog” (programação) e “ofst” (calibração da sonda de temperatura). Selecione a opção “Prog” e conrme com a tecla

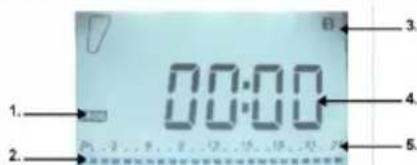

A programação terá início no primeiro dia da semana (1=segunda-feira) às 0 horas. O dia é dividido em intervalos de 1 hora cada. 1 Função programação 2 Seleção Conforto / Económico por intervalo horário 3 Dia da semana 4 Intervalo horário selecionado 5 Intervalos horárias (0-24h)Premindo a tecla , iremos selecionar esse intervalo horário no modo CONFORTO (sobres- sai todo o intervalo horário). Premindo a tecla , iremos selecionar esse intervalo horário no modo ECONÓMICO (sobressai metade do intervalo horário). E assim sucessivamente até completar as 24 horas do dia 1=segunda-feira. Conrme a seleção com a tecla . Automaticamente, passa-se à programação do dia 2=terça-feira, mantendo-se a programação estabelecida para segunda-feira. Se desejar manter-la, prima diretamente a tecla para conrmar e passar ao dia seguinte. Caso contrário, pode alterar utilizando as teclas e a programação de acordo com as suas necessidades. Siga os mesmos passos para cada dia da sema- na até chegar a 7=domingo. NOTA: se não houver nenhuma ação sobre qualquer dos botões durante uns segundos, o dispositivo retorna automaticamente ao modo de espera. A programação previamente realiza- da é registada automaticamente.

CALIBRAÇÃO DA SONDA DE TEMPERATURA

Se o radiador não está instalado num local ótimo para detetar adequadamente a temperatura ambiente (por exemplo: está instalado numa parede fria ou existem correntes de ar…) a tem- peratura ambiente medida pode ser diferente da real. Para conseguir a máxima eciência, recomenda-se eliminar esta diferença de tem- peratura. Para isso siga os seguintes passos: Coloque o radiador no modo desligado/stand-by. Aparece o ícone . Prima durante mais de 3 segundos a tecla . Utilizando a tecla , pode visualizar as seguintes opções: “ted” (hora e data), “prog” (programação) e “ofst” (calibração da sonda de temperatura). Selecione a opção “ofst e conrme com a tecla

Com as teclas e , estabeleça o diferencial entre a temperatura ambiente (medida por um termómetro) e a detetada pelo radiador. Este diferencial pode ser ajustado entre -5°C e +5°C. Prima a tecla para conrmar a seleção.

ACTIVAÇÃO DE OUTRAS FUNÇÕES

DETEÇÃO DE JANELAS ABERTAS

Coloque o radiador no modo desligado/stand-by. Aparece o ícone . Prima a tecla durante mais de 3 segundos, até visualizar o ícone . Prima novamente a tecla para ativar ou desa- tivar a função de janelas abertas (ON=ativar; OFF=desativar). Prima a tecla para conrmar a seleção e passar à seguinte função:

ASC (CONTROLO ADAPTATIVO DA

TEMPERATURA) Prima a tecla para ativar ou desativar a função ASC (ON=ativar; OFF=desativar). Prima a tecla para conrmar a seleção e passar à seguinte função:

Prima a tecla para ativar ou desativar a função de proteção infantil. Prima a tecla para conrmar a seleção. Se selecionou desativá-la (OFF), o radiador passa automaticamente para o modo desligado/stand- by. Caso contrário, se selecionou ativá-la (ON), pode programar a percentagem de potência desejada entre os seguintes valores: 40% / 50% / 60%. Utilizando a tecla , selecciona uma ou outra. Conrme a percentagem desejada com a tecla . Desta forma todos as alterações efetuadas nas funções anteriores cam guardadas e o ra- diador retorna ao estado desligado/stand-by . UMA VEZ CONCLUÍDA A UTILIZAÇÃO DO APARELHO: Desligue o aparelho, acionando o botão de ligar/ desligar. Desligue o aparelho da corrente elétrica. Deixe o radiador arrefecer. Limpe o aparelho.PROTETOR TÉRMICO DE SEGURANÇA: O aparelho dispõe de um dispositivo térmico de segurança que o protege de qualquer sobrea- quecimento. Se o aparelho se ligar e desligar alternadamen- te, não se devendo isto à ação do termóstato de ambiente, verique se não existe nenhum obstáculo que esteja a impedir ou dicultar a entrada ou saída normal do ar. Se o aparelho se desligar sozinho e não se voltar a ligar, desligue-o da corrente e aguarde 15 mi- nutos antes de o ligar novamente. Se continuar sem funcionar, dirija-se a um dos Serviços de Assistência Técnica autorizados. LIMPEZA Desligue o aparelho da corrente elétrica e deixe- o arrefecer antes de iniciar qualquer operação de limpeza. Limpe o aparelho com um pano húmido com algumas gotas de detergente e seque-o de seguida. Não utilize solventes, produtos com um fator pH ácido ou básico como lixívia, nem produtos abrasivos para a limpeza do aparelho. Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas peças interiores do aparelho. Nunca mergulhe o aparelho dentro de água ou em qualquer outro líquido, nem o coloque debaixo da torneira. Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de forma irreversível a duração da vida do aparelho e conduzir a uma situação de perigo. Nota: Se colocar o aparelho em funcionamento na função de aquecimento, após este estar muito tempo parado ou a funcionar só com a função de ventilação, é possível que inicialmen- te se liberte um ligeiro fumo, sem quaisquer consequências, devido a estar a queimar o pó e outras partículas acumuladas no elemento de aquecimento. É possível evitar este fenómeno se limpar previamente o seu interior, através das ranhuras do aparelho, com a ajuda de um aspirador ou com um jato de pressão de ar.Straalkachel PARADISO CERAMIC BESCHRIJVING A Deksel digitaal bedieningspaneel B Digitaal bedieningspaneel C Romp van de straalkachel PICTOGRAMMEN

Este produto goza do reconhecimento e proteção da garantia legal em conformidade com a legis- lação em vigor. Para fazer valer os seus direitos ou interesses, deve recorrer sempre aos nossos serviços ociais de assistência técnica. Poderá encontrar o mais próximo de si através do seguinte website: http://taurus-home.com/ Também pode solicitar informações relacionadas, pondo-se em contacto connosco. Pode fazer o download deste manual de instruções e suas atualizações em http://taurus- home.com/ Italiano
