MANUALE UTENTE Alpatec Paradiso Ceramic 1500W TAURUS

Radiatore emettitore termico PARADISO CERAMIC

DESCRIZIONE

A Coperchio controlo digitale
B Controllo digitale
C Corpo principale emettitore

ICONE

1- Modalità SILO PILOTAT *Solo nei modelli indicati
2- Modalità COMFORT
3- Modalite ECONOMICA
4- ModalitaANTIGELO
5- Modalita VACANZE
6- Modalita CHRONO
7- Modalit300/BOOST
8- Modalit ENOMICA 17C
9- RILEVAMENTO FINESTRE
APERTE
10-CONTROLOADATTIVO DELLA TEMPERATURA(ASC)
11-SICUREZZA PERIBAMBINI
12- INDICATORE DEL LIVELLO DI POTENZA
13-BLOCC
14- KWh MISURATORE DI CONSUMO
15- INDICATORE DI CONSUMO
16- P1P2P3PROGRAMMA 1
2
3
4
5
6
17- 7 GIORNI DELLA SETTIMANA
18- FASCE ORARIE
19- 88:88 TEMPERATURE/ORA/CONSUMO

PULSANTI

16-ACCESO / SPENTO-STANDBY
17- TASTI PIU E MENO
18- MODALITA
19-TIMER
20- PROGRAMMMA

PRECAUZIONI D'USO:

Prima di agli utilizzato, svolgere completamente il cavo dell'apparecchio.

Non utilizzato l'apparecchio se il suo dispositivo di accensione/spegnimento non funziona.

Non utilizzato l'apparecchio inclinato, né capo- volgerlo.

Non capovolgere l'apparecchio se è in funzione o collegato alla presa.

Quando l'apparecchio è usato in bagno o in altri ambienti umidi, scollegarlo dall'alimentazione in caso di inutilizzato,anche se per poco tempo: la vicinanza dell'acqua cui rappresentare un pericolo anche quando I'apparecchio è spento.

Scollegare la spina alla presa di corrente quando l'apparecchio non è in uso e prima di eseguire qualsiasi operazione di pulizia.

Conservare quello apparecchio fuori alla portata dei bambini e/o persone con problemi fisici, mentali o di sensibilità o con mancanza di esperienza e conoscenza

Non ripore l'apparecchio in posizione verticale.

Non ripore l'apparecchio quando ancora caldo.

Conservare e riporre l'apparecchio in luogo asciutto, lontano alla polvere e alla luce del sole.

Usare sempre l'apparecchio sotto supervisione.

Non lasciare mai l'apparecchio collegato alla rete elettrica e ricerca controlo. Si otterra un risparmio energetico e si prolunghera la vita dell'apparecchio stesso.

Non utilizzato l'apparecchio per asciugare indumenti di alcun tipo.

Regolare il dato termostato sulla posizione di minimo (MIN) non garantisce la sconnessione permanente dell'apparecchio.

INSTALLAZIONE

Accertarsi di aver molto tutto il materiale d'imballaggio dall'apparecchio.

Assicurarsi che l'apparecchio sia livellato.

Collocare l'apparecchio lontano da materiali infiammabili come tessuti, cartone, carta...

Evitare che l'entrata e l'uscita d'aria siano totalmente o parzialmente coperte da mobili, tende, vestiti, ecc, per il pericolo di incendio.

Se il montaggio a muro di dovesse realizzare nel bagno, posizionarlo in modo che la base, la presa di corrente, il cavo di alimentazione, gli interrupttori o altri comandi non possano essere raggiunti da una persona che si trovi in una vasca da bagno, nella doccia o vicino al lavabo.

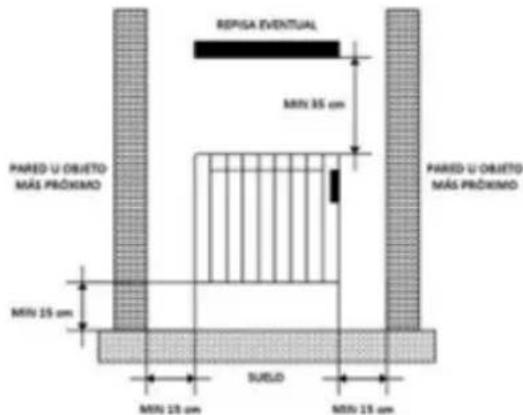

L'apparecchio deve essere fissato a una parete. La distanza minima tra la parte inferiore dell'apparecchio e il pavimento è di 15 cm. (Fig.1).

Fig.1

Per funzionare correttamente, l'apparecchio necessita un'adeguata ventilazione. Lasciare uno spazio di 20 cm sopra lo stesso e di 25 cm a entrambi i lati:

Non coprirne ne ostruire le aperture dell'apparecchio.

La spina deve essere fácilmente accesibile, per poterla scollegare in caso di emergenza.

Per una maggiore efficienza, l'apparecchio deve essere mantenegro in un luogo con una temperatura fra 12 e 32^

Per ottener una maggior efficienza, se è possibi-le, installare l'apparecchio su una parete fredda (che confini con l'esterno) e sotto una finestra,除去 ostacolare od ostruire una zona di ventilazione.

L'apparecchio deve essere utilizzato con il supporto a parete o la base/i piedi montati.

L'apparecchio ha in dotazione una base di carica (Fig2), che deve essere fissata alla parete.

Fig.2

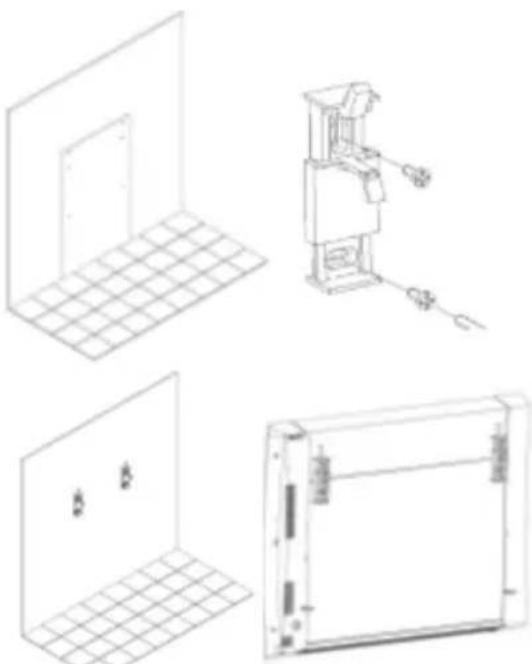

FISSAGGIO A PARETE (FIG.3):

Fig.3

L'apparecchio dispone di un supporto murale (FIG2) sul quale può essere appoggiato.
Tenendo presente le distance di separazione dell'apparecchio precedentamente indicate, utilizzato il modello di perforazione per segnare sulla parete la posizione dei tasselli di fissaggio.
Trapanare ed introdurre i tasselli. (Fig.3).
Collocare il supporto facendo combacciare i loro fori con quelli dei tasselli ed avvitare. (Fig.3).
Verificare che il supporto sia fissato in modo tale da poter sorreggere almeno il doppio del peso dell'apparecchio.
Inserire l'apparecchio nel supporto.

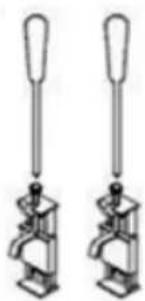

Fissare il radiatore al supporto mediante le viti in dotazione (Fig.4).

Fig.4

MODALITA D'USO

PRIMA DELL'USO:

Rimuovere la pellicola protettrice dell'apparecchio.

Assicurarsi di aver rimioso dal prodotto tutto il materiale di imballaggio.

Alcune parti dell'apparecchio sono state leggermente lubricate, pertanto potrebbe uscire del fumo quando si avvia l'apparecchio per la primaolta. Dop un dato tempo il fumo cessa di uscire.

Per eliminare l'odore che emana l'apparecchio quando viene utilizzato per la prima volta, si consiglia di tenerlo in funzionamento alla massima potenza per 2 ore in una stanza ben ventilata.

Prepare l'apparecchio secondo la funzione che si desidera realizzare:

USO:

ACCESO / SPENTO (STAN-BY)

Premere il tasting Acceso/Spento (Stand-by) per accendere il radiatore o impostare la modalità spento/stand-by.

Se si attiva la modalità spento/stand-by, la relativà icona appare sullo schermo, si sentono due segnali acustici di 0,5 secondi e appare l'ora.

Quando si accende l'apparecchio, si sentirà un segnale acustico di un secondo e scompare l'icona

FUNZIONI PRINCIPALI

Modalitya FILO PILOTAT: (SOLAMENTEPER L'USO IN FRANCIA)

In esta modalità il radiatoreiene controllato da una centralina che possiede quello sistema.

Per attivarla, agire come segue:

-Premere varie volte il tasting "Modalità" finché

sullo schermo non appeare l'icona Da questo momento, la modalità di funzionamento del radiatore è quella determinata alla centralina.

* Modalità COMFORT:

Nella modalità standardi funzionamento del radiatore permantere la temperature desiderata dall'utente.

Per attivarla, agire come segue:

Premere varie volte il tasting "Modalita" finché sullo schermo non appare l'icona Seleziona-re la temperatura desiderata con i tasti e. Il valore minimo che si può programmare corrisponde al valore della temperatura programmata nella modalità economica più 0,5^. Il valore massimo è di 32^

Modalità ECONOMICA:

Selezionando esta modalità il radiatore conserva la temperature ambiente in base a quella selezionata.

Per attivarla, agire come segue:

Premere varie volte il tasting "Modalita" finché sullo schermo non appare l'icona Selezionare la temperatura desiderata con i tasti e. Il valore massimo che si cui programmare corrisponde al valore della temperatura COMFORT meno 0,5^. Il valore minimo è di 7^

NOTA: Le temperature COMFORT ed ECONOMICA sono i valori determinanti della programmazione. Per la modalità ECONOMICA non è possibile selezionare un valore di temperatura superiore a quello della temperatura COMFORT, giacché il termometro elettronico non lo consente. Durante il funzionamento è possibile cancellare la temperatura premendo premendo i tasti e.

MODALITA ANTIGELO:

Selezionando esta modalità la temperatura ambiente si fissa a 7 °C. Per attivarla, premere varie volte il tasto "Modalità" finché sullo

schermo non appeare l'icona

MODALITA VACANZE:

Selezionando esta modalità, il radiatore entra in modalità ANTIGELO per un periodo di tempo stabilito dall'utente.

Per attivarla, agire come segue:

Premere varie volte il tasting "Modalità" finché sullo schermo non appeare l'icona.

Mediante i tasti e possible selezionare la durata del periodo delle vacanze, da 12 ore a 40 giorni, con un incremento di un'ora dalle 12 sono alle 24 e di un giorno a partire dalle ore 24.

MODALITA CRONO:

In questa modalità la temperature ambiente si mantiene al livello della temperatura COMFORT o ECONOMICA, in base ai programmi impostati per le varie fasce orarie del giorno (P1, P2 o P3).

Per attivarla, agire come segue:

Premere varie volte il tasting "Modalità" finché sullo schermo non appeare l'icona

Premere il tasting CRONO per selezionare uno dei programmi prestabiliti di fabbrica (P2) o il programma configurable dall'utente (P3

Per la programmazione configurable P3, vindere la sezione "4 PROGRAMMAZIONE" del manuale.

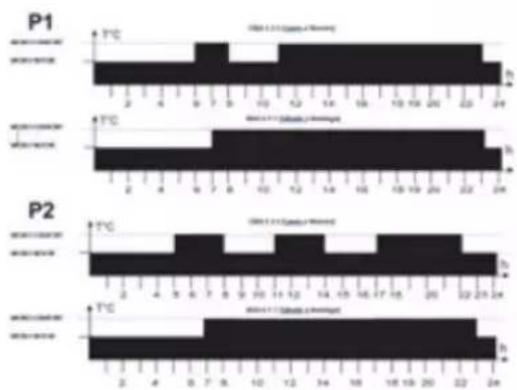

Iprogrammi P1 e P2 prestabiliti sono:

1 Modalità comfort
2 Modalità notte
3 Giornidall'1al 5(da Lunedi a Venerdi)
4 Giorni 6 e 7 (Sabato e Domenica)

BOOST

MODALITA TURBO/BOOST:

Questa modalità si può utilizzare quando si desidera riscaldare laStanza in modo più rapido.

Per attivarla, agire come segue:

Premere varie volte il tasting "Modalita" finché sullo schermo non appeare l'icona

Premendo i tasti è possibile selezionare la durata del periodo TURBO/BOOST, che può essere compresa tra 5 e 120 minuti. Quando si attiva但这a funzione, il radiatore funziona alla massima potenza e controllinghe la temperatura ambiente non superi i 32^ .Quando termina il tempo impostato (indicato da unconto alla rovescia sullo schermo), il radiatore torna alla modalità stabilita in precedenza.

F0

DALITA ECONOMICA 17^

Attivando esta modalità il radiatore funzione a una temperatura prestabilità di 17^ non modificabile. Questa funizione consente di consumare meno quando, ad esempio, la stanza o la casa rimane vuota durante un periodo di tempo indefinito.

Per selezioniare questa modalità, premere varie volte il tasting "Modalità" finché sullo schermo non appeare l'icona

ALTRE FUNZIONI E ICONE

BL

Il radiatore più rilevare se è stata aperta una finestra in seguito alla brusca diminuzione della temperatura (5 °C in un massimo di 30 minuti). Se ciò accade, l'apparecchio si scollega per 30 minuti per poi riattivarsi nella modalità stabilita in precedenza se rileva incrementi di temperatura di un grado e costanti (perché, ad esempio, la finestra è stata chiusa). Se sono non fosse, l'apparecchio rimarra scollegato per un periodo aggintivo di 30 minuti.

Quando si attiva il rilevamento di finestra aperta,

il relativivo symbolo appeare e lampeggia sullo schermo (tranne nella modalità spento/standby). Quando si disattiva, il symbolo scompare.

Per attivare esta funzione, vedere la sezione "4.PROGRAMMAZIONE".

ROTEZIONE PER I BABBINI:

Quando si attiva esta funzione, viene ridotta la temperatura della parte anteriore dell'apparecchio, affinché sia sicuro in presenza di bambini. Questa funzione, inoltre, consente di poter utilizzato il radiatore in stanze più piccole di quella in cui è installato, alla tempiamente.

Quando si attiva esta funzione, il livello di potenza del radiatore è quello stabilito dall'utente (40% - 50% - 60%).

Per attivare esta funzione, vedere la sezione "4.PROGRAMMAZIONE".

ASC

ASC (CONTROLLO ADATTIVO DELLA TEMPERATUREA):

Quando si attiva esta funzione, l'apparecchio si collega prima dell'ora stabilita nella programmazione (al massimo 2 ore prima) per garantire che laStanza raggiunga la temperatura programmata all'ora impostata.

Quando si attiva esta funzione, la relativa icona

ASC appeare sullo schermo (tranne in modalità spento/stand-by).

Per attivare esta funzione, vedere la sezione "4.PROGRAMMAZIONE".

INDICATORE DEL LIVELLO DI POTENZA:

Appare nella parte sinistra dello schermo e dipende dal livello di temperatura programmata. Quanto magiore la temperature programmata, magiore sare ancche il numero di barre dell'icona. E una visualizzazione istantanea del consumo, giacché quanto magiore sia la temperature programmata, magiore è il consumo di energia.

FUNZIONEDI BLOCCO:

E possibile bloccare il radiatore per evitare un uso inappropriato da parte di bambini o, ad esempio, in uno spazio pubblico.

Per bloccare/sbloccare i tasti, premere il tasting

"Modalità" e tenerlo premuto per circa 3 secondi, finché non appara (bloccato) o scompare (sbloccato) l'icona.

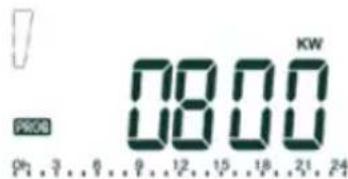

IZIONE DI MISURAZIONE DEL SUMO:

Questa funzione consente di leggere il consumo del radiatore,presso in kWh. A tale fine, si deve regolare prima la potenza dell'emettitore, seguendo quosti passi:

Scollegare I'apparecchio alla rete elettrica.

Premere contemporaneamente i tasti e.

Senza rilasciarli, collegare l'apparecchio all'alimentazione elettrica per almeno 5 secondi, finché non si visualizza la funzione di regolazione della potenza, come lostrato nell'imagine.

Utilizzare i tasti e per selezionare la potenza del radiatore in Watt.

Confermare la selezione con il tasting

Si deve eseguire questa operazione solo la prima volta e poi rimarrà memorizzata; non è necessario ripeterla agli volta che si vogliano consultare i consumi.

Ora è possibile leggere il consumo per diversi periodi di tempo come spiegato a continuazione:

Mettere il radiatore in modalità spento/stand-by.

Premere il tasting per più di 3 secondi, finché appaiono i dati di consumo sullo schermo.

Mediante i tasti e, navigare nel menu del consumo.

Nella parte destra dello schermo appariranno le icone corrispondenti. Ognuna di esse alla kWh consumati nei relativi periodi di tempo, come spiegati a continuazione:

0 = giorno attuale

2 = giorno precedente

3 = settimana attuale

4 = settimana precedente

5 = mese attuale

6 = mese precedente

7 = anno attuale

+2 anno precedente

1+3totale

0 +7- indicatore della potenza del radiatore

INDICATORE DI CONSUMO:

Quando la temperatura della stanza scende al di fatto di quella configurata, il termostato del radiatore alimenta la resistenza e sullo schermosi illumina il symbolo, perindicare che sta consumando energia. Non appena la temperatura della stanza raggiunge quella selezionata, il termostato smette di alimentare la resistenza e l'icona scompare dallo schermo, perindicare che gli non consuma energia.

NOTA IMPORTANTE: Se sullo schermo appeare "ALL", il sensore della temperatura è rotto o difettoso e il radiatore non funziona. Contattare il servizio tecnico.

PROGRAMMAZIONE

PROGRAMMAZIONE DEL GIORNO E DELL'ORA

Mettere il radiatore in modalità spento/stand-by.

Appare l'icona

Premere per più di 3 secondi il tasting, finché non appaiono le funzioni. Mediente il tasting, navigare tra le seguenti opzioni: "ted" (ora e data), "prog" (programmazione) e "ofst" (calibrazione della sonda della temperatura).

Selezionare l'opzione "ted" e confermare con il tasting

Inserire l'anno corrente (15-99) mediante i tasti e Premere il tasting per confermare la selezione.

Inserire il mese corrente (1-12) mediante i tasti e Premere il tasting, per confermare la selezione.

Inserire il giorno corrente (1-31) mediante i tasti e Premere il tasting per confermare la selezione.

Inserire il giorno della settimana (1=Lunedi, 2=Martedi, 3=Mercoledi, 4=Giovedi, 5=Venerdi, 6=Sabato, 7=Domenica) mediante i tasti e. Premere il tasting per confermare la selezione.

Quindi, sullo schermo dovrebbe apparire l'ora attuale, le cui ci fibre si illuminano a intermittenza. L'ora può essere modificata con i tasti e Premere il tasto per confermare la selezione.

Le ci fibre che indicano i minuti appaiono e si illuminano a intermittenza. I minuti si posso stabilire con i tasti e

Premere il tasting per confermare la selezione. Si sentirà un doppio segnale acustico che conferma la memorizzazione della configurazione di data e ora.

CONFIGURAZIONE DEL PROGRAMMA P3

É possibile configurare un programme di funzionamento personalizzato (P3) per ognuno dei giorni della settimana, agenda come segue:

Mettere il radiatore in modalità spento/stand-by. Appare l'icona

Premere per più di 3 secondi il tasting. Premendo il tasting è possibile visualizzare le seguenti opzioni: "ted"

(ora e data), "prog"

(programazione) e "ofst"

(calibrazione della sonda della temperatura).

Selezionare l'opzione "Prog" e confermare con il tasting

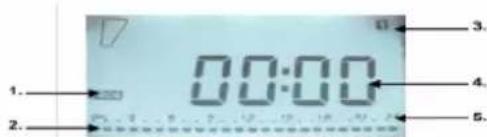

La programmazione inizIERÀ il primo giorno della settima (1=Lunedi) alle ore 0. Il giorno si suddivide in fasce di 1 ora ognuna.

1 Funzione programmazione

2 Sezione comfort / Economico per fascia oraria

3 Giorno della settimana

4 Fascia oraria selezionata

5 Fasce orarie (0-24)

Premendo il tasto si selezione la modalità COMFORT in tale fascia oraria (verra risaltata la fascia completa). Premendo il tasto, si selezionera la modalità ECONOMICA in tale fascia oraria (verra risaltata mezza fascia). E casi via, fino a completare le 24 ore del giorno 1=Lunedi.

Confermare la programmazione con il tasto Si passera poi automaticamente alla programmazione del giorno 2 = Martedi e si conserva那一 bella impostata per lunedi. Se si desidera conservare la stessa programmazioneanche per questo giorno, premere direttamente il tasto per confermare e passare al giorno successivo. Se non si vuole conservare la stessa programmazione, è possibile modificarla come si desidera con i tasti. Seguire gli stessi passi per agli giorni della settimana fino ad arrivare al 7= Domenica.

NOTA: non premere alcun tasto per alcuni secondi e il dispositorio torna automaticamente allo stato di attesa. La programmazione anteriorsente impostata viene registrata automaticamente.

CALIBRAZIONE DELLA SONDA DELLA TEMPERATURA

Se il radiatore non è installato in una ubicazione ottimale per rilevare correttamente la temperature ambiente (ad esempio: è installato su una parete fredda o esposto a correnti d'aria...), la temperature ambiente rilevata può differire da quella reale. Per ottenere la massima efficacia, è raccomandabile eliminare questa differenza di temperature.

A tale fine, agire come segue:
Mettere il radiatore in modalità spento/stand-by.
Appare l'icona

Premere per più di 3 secondi il tasting Premendo il tasting è possibile visualizzare le seguenti opzioni: "ted" (ora e data), "prog" (programmazione) e "ofst" (calibrazione della sonda della temperatura).

Selezionare I'opzione "ofst" e confirmare con il tastingo

Mediante i tasti e, impostare la differenza tra la temperatura ambiente (misurata da un termometro) e quella rilevata dal radiatore. è possibile regolare tale differenza in un intervallo

compreso tra -5^ e +5^ Premere il tasting per confermare la selezione.

ATTIVAZIONE DI ALTRE FUNZIONI

Mettere il radiatore in modalità spento/stand-by.
Appare l'icona
Premere il tasting per più di tre secondi, finché non appare l'icona

Premere nuovamente il tastingo per attivare o disattivare la funzione finestre aperte (ON=attivare; OFF=disattivare).

Premere il tasting per confermare la selezione e passare alla funzione successiva:

4 (CONTROLLO ADATTIVO DELLA TEMPERATUREA)

Premere il tastingo per attivare o disattivare la funzione ASC (ON=attivare; OFF=disattivare).

Premere il tasting per confermare la selezione e passare alla funzione successiva:

PROTEZIONEPERIBABBINI

Premere il tasto per attivare la funzione protezione per bambini (ON=attivare; OFF=disattivare).

Premere il tasting per confirmare la selezione. Se si è scelto di disattivarle (OFF), il radiatore passera automaticamente alla modalità spento/stand-by. Se inceve si è scelto di attivarla (ON), sare possibile programmare la percentuale di potenza desiderata e compresa fra i seguenti valori: 40% / 50% / 60% . Premendo il tasting selezionare una percentuale o l'altra.

Confermare la percentuale desiderata premendo il tasto Cosi facendo, si memorizzeranno tutti iambi effettuali nelle funzioni precedenti e il radiatore tornera allo stato di spento/stand-by

UNA VOLTA CONCLUSO L'UTILIZZO DELL'APPARECCHIO:

Spagnere l'apparecchio premendo il tasting di accensione/spegnimento.

Scollegare l'apparecchio alla rete.

Lasciare raffreddare il radiatore

Pulire l'apparecchio.

PROTETTORE TERMICO DI SICUREZZA:

L'apparecchio possiede un dispositivo termico di sicurezza che lo protegge da qualsiasi surriscaldamento.

Se l'apparecchio si accende e spegne in modo alternato, alla che questo sa dovuto all'azione del termostato, verificare che non ci sia alcun ostacolo che impedisce o renda difficoltà la normale entrata o uscita dell'aria.

Se l'apparecchio si sconnette da solo e non si riconnette, scollegarlo alla presa e attendere circa 15 minuti prima di connetterlo di nuovo. Se ora non funzione, rivolgersi ad un centro d'assistenza tecnica autorizzato.

PULIZIA

Scollegare la spina dalla rete elettrica e aspettare che l'apparecchio si raffreddi, prima di eseguirne la pulizia.

Pulire il gruppo elettrico con un panno umido,\ quindi asciugarlo.

Per la pulizia non impiegare solventi o prodotti a pH acido o basico, come la candeggina, né prodotti abrasivi.

Non lasciar entrare acqua o altri liquidi nelle fenditure del sistema di ventilazione, per non danneggiare le parti operative dell'apparecchio.

Non immergere l'apparecchio in acqua o altri liquidi, né lavarlo con acqua corrente.

La mancata pulizia periodica dell'apparecchio cui provocare il deterioramento delle superfici, compromettendone la durata operativa e la sicurezza.

Note: avviando l'apparecchio in funzione riscaldamento, dopo un lungo inutilizzato o avendolo utilizzato solo con la funzione ventilatore, è possibile all'inizio una leggera uscita di fumo,enza alcuna conseguenza, dovuta al fatto che si stanno bruciando polvere o altre particelle accumulate nella parte di riscaldamento. Questo fenomeno può essere eliminato con la pulizia previa dell'interno dell'apparecchio,attraverso le sue fessure,utilizzando un aspirapolvere o un getto d'aria a pressione.

Emissor Térmico PARADISO CERAMIC

DESCRICAO

A Tampa controlo digital
B Controlo digital
C Corpo principal do emissor

ICONES

1- Modo FIOPILOT0
*Apenas para os modelos especializados
2- Modo CONFORTO
3-Modo ECONOMICO
4- Modo AntIGELO
5-MODO terias
6-Modo CRONO
7-ModoTUREGBoost
8-Modo E NOMICO 17C
9- DETECAO DE JANELAS ABERTAS
10-CONTROLADAPTATIVO DETEMPERATURA(ASC))
11- SEGURANCA INFANTIL
12- INDICADOR DO NIVEL DE POTÊNCIA
13-BLOQJEIO
14- KWh MEDIDOR DE CONSUMO
15- INDICADOR DE CONSUMO
16- P1P2P3PROGRAMA

17- DIAS DA SEMANA

18-

19-

Questo prodotto possiede il riconoscimento e la protezione della garanzia legale di conformità con la legislazione vigente. Per far valere i loro diritti o interessi, dovra rivolgersi a uno qualiasi dei nostri servizi ufficiali di assistenza tecnica.

Puo trovare il più vicinolickando sul seguente link: http://taurus-home.com/

Inoltre, cui richiedere informazioni mettendosi in contatto con moi.

Puo scaricare quello manuale di istruzioni e i loro aggiornamenti da http://taurus-home.com/

Català

GARANTIA I ASSISTÊNCIA TÉCNICA
