MANUAL DE UTILIZADOR VivalineLED EHEIM

Manual de instruções

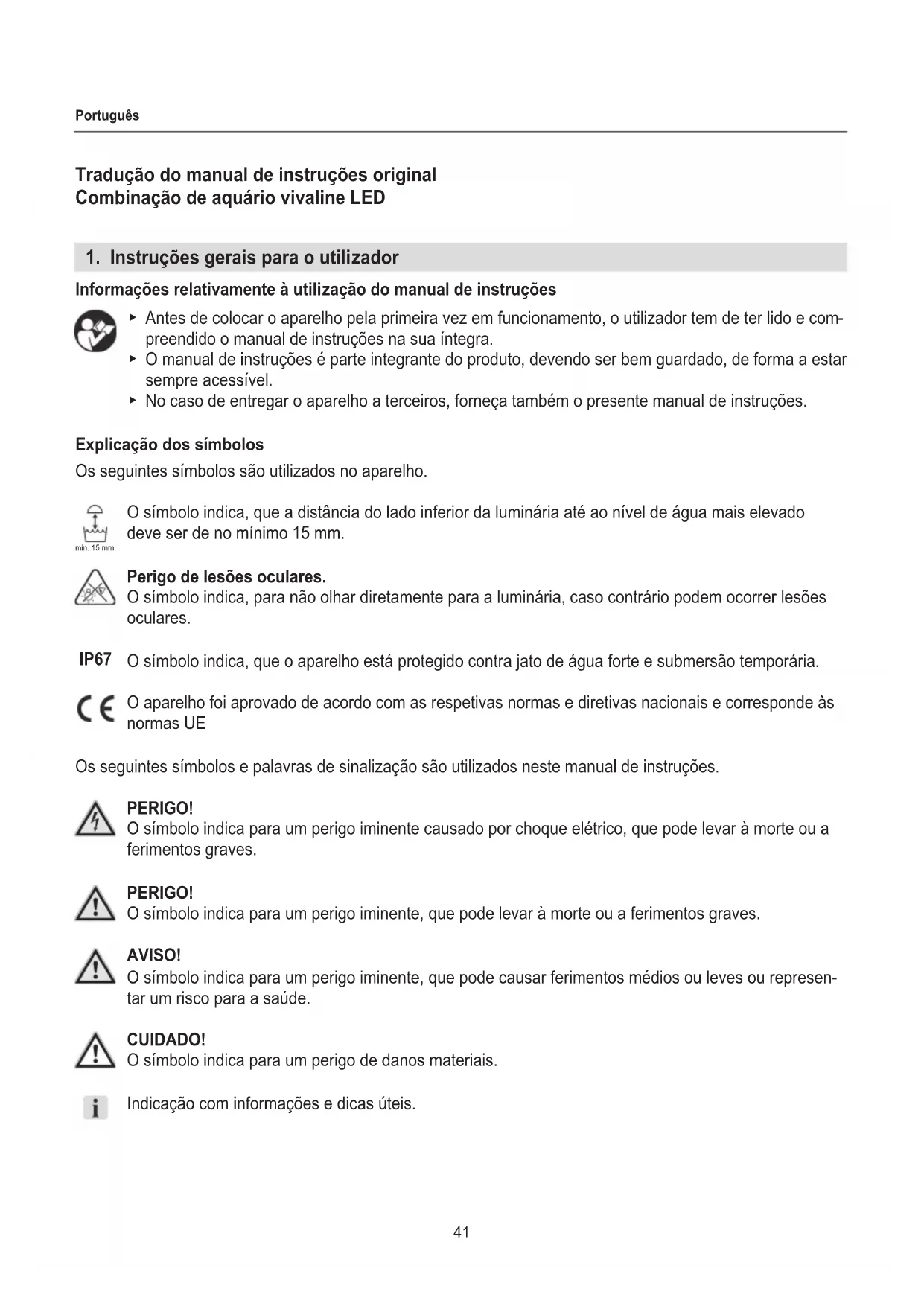

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções ▶ Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e com

preendido o manual de instruções na sua íntegra. ▶ O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível. ▶ No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções. Explicação dos símbolos Os seguintes símbolos são utilizados no aparelho. O símbolo indica, que a distância do lado inferior da luminária até ao nível de água mais elevado deve ser de no mínimo 15 mm. Perigo de lesões oculares. O símbolo indica, para não olhar diretamente para a luminária, caso contrário podem ocorrer lesões oculares. O símbolo indica, que o aparelho está protegido contra jato de água forte e submersão temporária. O aparelho foi aprovado de acordo com as respetivas normas e diretivas nacionais e corresponde às normas UE Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções. PERIGO! O símbolo indica para um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves. PERIGO! O símbolo indica para um perigo iminente, que pode levar à morte ou a ferimentos graves. AVISO! O símbolo indica para um perigo iminente, que pode causar ferimentos médios ou leves ou represen- tar um risco para a saúde. CUIDADO! O símbolo indica para um perigo de danos materiais. Indicação com informações e dicas úteis.

min. 15 mm IP6742 Português Informação sobre a apresentação Referência a uma 󰘰gura, neste caso, à Figura A É solicitado que tome uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma: ‧ Para a área da aquario󰘰lia ‧ com água doce ‧ Em espaços interiores ‧ utilizando componentes de instalação recomendados pelo fabricante ‧ em conformidade com os dados técnicos O aparelho tem as seguintes restrições: ‧ Não utilizar para 󰘰ns comerciais ou industriais ‧ Não apropriado para água salgada

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua 󰘰nalidade, ou o incumprimento das instruções de segurança, pode resul- tar em perigos para as pessoas e bens materiais. Para a sua segurança ‧ Mantenha a embalagem do aparelho afastada de crianças, visto que pode representar um perigo (perigo de as󰘰xia!). ‧ Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insu󰘰ciente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas. ‧ Antes de qualquer utilização, efetue uma inspeção visual e certi󰘰que

-se de que o aparelho, em particular o cabo de rede e a 󰘰cha, não apresenta danos. ⌦A43 Português ‧ Nunca olhe durante um tempo prolongado diretamente para a luminá- ria, visto que isto pode resultar em lesões oculares. ‧ Quaisquer reparações só podem ser realizadas pelo serviço de assis- tência técnica da EHEIM. ‧ Execute apenas os trabalhos descritos no presente manual. ‧ Utilize exclusivamente peças de substituição e acessórios originais para o aparelho. ‧ O aparelho tem de estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista. ‧ Retire imediatamente todos os aparelho no aquário da rede elétrica em caso de fuga ou quando o dispositivo diferencial residual dispara. ‧ Retire sempre todos os aparelho no aquário da rede elétrica, quando não estão a ser utilizados, quando monta ou desmonta componentes e, especialmente, durante os trabalhos de manutenção e limpeza. ‧ Respeite os manuais de instruções do 󰘰ltro do aquário fornecido e aquecimento do aquário, particularmente os capítulos de segurança, colocação em funcionamento, operação e manutenção! ‧ Proteja a tomada e a 󰘰cha de rede contra humidade. Para evitar que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento). ‧ Os dados elétricos da luminária LED têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual. ‧ O lado inferior da luminária tem de apresentar uma distância mínima de 15 mm em relação ao nível mais alto da água.44 Português

Desembalar ‧ Retire todos os componentes cuidadosamente da embalagem e certi󰘰que-se, que não está nada em falta ou dani󰘰cado. CUIDADO! Perigo de quebra do aquário. O aquário não pode ser seguro pela estrutura de cobertura

▶ Segure o aquário pelo lado inferior.

Local ‧ Evite uma exposição à radiação solar direta e a demasiada luz do dia! ‧ Mantenha o aquário longe de fontes de calor. ‧ Mantenha o aquário longe de equipamentos elétricos. ‧ Observe uma ligação à rede na proximidade. CUIDADO! Danos materiais. ▶ Tenha em atenção que a base seja resistente e esteja na horizontal. ▶ Observe a carga no chão causada pelo peso total. Colocar e alinhar o armário inferior (⌦A)

1. Coloque o armário inferior na posição pretendida.

2. Com um nível de bolha, alinhe o armário inferior com precisão na horizontal.

Para realizar o alinhamento horizontal pode colocar um suporte por baixo. Tenha em atenção que o suporte esteja completamente posicionado. Colocar o aquário (⌦B) AVISO! Ferimentos ou danos materiais. O aquário não deve ser carregado ou transportado quando cheio. CUIDADO! Danos materiais. Não devem estar colocados objetos estranhos, esteiras ou bases entre o aquário e o armário inferior. ▶ Limpe cuidadosamente a parte superior do armário inferior e a parte inferior do fundo exterior do aquário. ▶ Remova quaisquer objetos estranhos, esteiras ou bases.

1. Posicione o aquário vazio incluindo a estrutura inferior

em cima do armário inferior.45 Português

6. Colocação em funcionamento

Instalar luminária LED

por baixo e ao longo da luminária LED

aprox. 2 – 3 cm sobre a luminária LED.

3. Rode o suporte LED a 90° no sentido dos ponteiros do relógio (⌦D).

4. Pressione o suporte LED para baixo até que a luminária LED encaixe (⌦E).

5. Adapte o comprimento da luminária LED à sua estrutura de cobertura deslocando respetivamente o

7. Coloque a luminária LED na estrutura de cobertura

. Tenha atenção a um posicionamento seguro da luminária LED (⌦H).

8. Conduza o cabo na estrutura de cobertura pela abertura traseira para fora.

Para realizar trabalhos de manutenção, a luminária LED pode ser deslocada na estrutura de cobertura (⌦H). Instalar 󰄈ltro e aquecimento do aquário PERIGO! Ferimentos ou danos materiais. ▶ Respeite o manual de instruções do 󰘰ltro e do aquecimento do aquário, particularmente os capítulos de segurança, colocação em funcionamento e operação!

1. Lave cuidadosamente o aquário, antes do enchimento, com água quente e uma esponja macia e

2. Decore o aquário com cascalho, pedras e plantas etc..

PERIGO! Curto-circuito devido a entrada de água! A luminária LED apenas está protegida contra in󰘰ltração de água em submersões temporárias! ▶ A distância do lado inferior da luminária

para o nível mais alto da água deve ser no mínimo 15 mm (⌦I).

3. Encha o aquário com água até no máximo 10 mm acima do canto inferior da estrutura de cobertura

Português Colocar cobertura (⌦J/K) A cobertura

é mais estreita do que a cobertura

na superfície de deslizamento superior da estrutura de cobertura. Abrir/fechar cobertura CUIDADO! Danos materiais. No lado inferior das coberturas pode formar-se água condensada. Se abrir a cobertura para trás pode acumular-se água condensada na estrutura de cobertura e escoar pelas aberturas traseiras. ▶ Abra as coberturas apenas por deslocação ou abertura lateral.

PERIGO! Choque elétrico! ▶ Retire sempre todos os aparelhos da corrente elétrica antes dos trabalhos de manutenção. CUIDADO! Danos materiais. ▶ Para 󰘰ns de limpeza, nunca utilize objetos duros ou agentes de limpeza agressivos. ▶ Os componentes do aparelho não são apropriados para lavagem na máquina de lavar louça! Não lave o aparelho ou os componentes do aparelho na máquina de lavar louça. As secções que se seguem descrevem os trabalhos de manutenção necessários para um funciona

mento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funciona- mento do aparelho durante um longo período de tempo.

1. Remova regularmente resíduos de calcário no móvel, no vidro e na luminária LED com um pano

9. Eliminação de avarias

PERIGO! Choque elétrico! ▶ Retire sempre todos os aparelhos da corrente elétrica antes de eliminar avarias. A luminária LED não pode ser reparada. Um aparelho dani󰘰cado tem de ser substituído na sua íntegra. Avaria Possível causa Resolução A luminária LED não se acende A 󰘰cha de rede da fonte de alimen

tação não se encontra ligada ▶ Ligue a 󰘰cha de rede à tomada de rede Luminária LED avariada ▶ Substitua a luminária LED No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.47 Português

10. Colocação fora de funcionamento e eliminação

Armazenamento CUIDADO! Danos materiais. ▶ Não exponha o aparelho a intempéries ou temperaturas abaixo de 0 graus.

Eliminação Um aparelho no 󰘰m da sua vida útil deve ser desmontado em peças individuais e reciclado de acordo com o tipo de material. AVISO! Ferimentos de corte. Ferimentos oculares devido a estilhaços de vidro projetados. A quebra das placas de vidro do aquário e reservatório do 󰘰ltro pode causar ferimentos oculares devi

do aos estilhaços de vidro projetados causando ferimentos de corte. ▶ Nunca quebre as placas de vidro do aquário e o reservatório do 󰘰ltro para os eliminar no lixo doméstico. Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. O aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

Tipo 126 150 180 240 Dimensões completas 81 × 36 × 119 cm 61 × 51 × 124 cm 101 × 41 × 119 cm 121 × 41 × 124 cm Tara aprox. 56 kg aprox. 63 kg aprox. 68 kg aprox. 92 kg Peso total, cheio aprox. 180 – 205 kg aprox. 210 – 240 kg aprox. 250 – 280 kg aprox. 330 – 360 kg Aquário Volume de água aprox. 126 l aprox. 150 l aprox. 180 l aprox. 240 l Dimensão (C × L × A) 80 × 35 × 45 cm 60 × 50 × 50 cm 100 × 40 × 45 cm 120 × 40 × 50 cm Luminária LED Potência 2 × 12 W 13 W 17 W 20 W Tensão de rede / frequência 100 – 240 V 50 – 60 Hz 220 – 240 V 50 Hz Os dados técnicos do 󰘰ltro do aquário e do aquecimento do aquário podem ser consultados nos res- petivos manuais de instruções.48 Português

A sua luminária do aquário tem um período de garantia de 24 meses após a data de compra. Engloba todas as de󰘰ciências nas peças elétricas instaladas. Os danos causados por intervenções por iniciativa própria estão excluídos. Para o móvel do aquário é válida uma garantia de 24 meses referente a possíveis falhas originais de fábrica. Cobrimos um período de garantia de 36 meses para o isolamento e processamento do seu aquário a partir da data de compra com exceção de danos no vidro. Condição é o cumprimento das indicações de instalação mencionadas. Não nos responsabilizamos por peixes, plantas e acessórios, bem como, danos e danos pos- teriores na habitação durante o período de garantia. Não remover a identi󰘰cação por baixo do disco da base, caso contrário extingue-se a garantia. No período de garantia as nossas reparações são gratuitas. Para acionar a garantia deve apresentar ao comerciante especializado este talão juntamente com o recibo de compra datado.49 Nederlands Vertaling van de originele bedieningshandleiding Aquariumcombinatie Vivaline LED
