Tipo di prodotto	Acquario combinato con illuminazione LED
Marca	EHEIM
Modello	VivalineLED (126, 150, 180, 240)
Dimensioni (L × P × H)	Modello 126: 80 × 35 × 45 cm; Modello 150: 60 × 50 × 50 cm; Modello 180: 100 × 40 × 45 cm; Modello 240: 120 × 40 × 50 cm
Dimensioni totali (L × P × H)	Modello 126: 81 × 36 × 119 cm; Modello 150: 61 × 51 × 124 cm; Modello 180: 101 × 41 × 119 cm; Modello 240: 121 × 41 × 124 cm
Peso a vuoto	Modello 126: 56 kg; Modello 150: 63 kg; Modello 180: 68 kg; Modello 240: 92 kg
Peso totale (pieno)	Modello 126: 180-205 kg; Modello 150: 210-240 kg; Modello 180: 250-280 kg; Modello 240: 330-360 kg
Volume d'acqua	Modello 126: 126 L; Modello 150: 150 L; Modello 180: 180 L; Modello 240: 240 L
Potenza LED	Modello 126: 2 × 12 W; Modello 150: 13 W; Modello 180: 17 W; Modello 240: 20 W
Tensione di rete / frequenza	Modelli 126,150,180: 100-240 V ~ 50-60 Hz; Modello 240: 220-240 V ~ 50 Hz
Grado di protezione	IP67 (lampada LED)
Utilizzo	Acqua dolce, interno, uso privato
Materiali	Vetro, mobile in legno, illuminazione LED
Contenuto della consegna	Acquario, mobile, coperchi, lampada LED, telaio di copertura, filtro, riscaldatore
Funzioni principali	Illuminazione LED con intensità regolabile, filtrazione integrata, riscaldamento possibile
Sicurezza	Distanza minima lampada-acqua 15 mm; protezione contro gli schizzi d'acqua IP67; dispositivo di protezione contro le correnti di dispersione raccomandato (30 mA)
Manutenzione e pulizia	Pulire con un panno morbido e umido; non utilizzare prodotti aggressivi né lavastoviglie
Ricambi e riparabilità	Lampada LED non riparabile; sostituire completamente in caso di difetto; pezzi di ricambio disponibili tramite assistenza EHEIM
Garanzia	Lampada LED e mobile: 24 mesi; incollaggio dell'acquario: 36 mesi

Domande frequenti - VivalineLED EHEIM

Come installare la lampada LED ?

Far passare il cavo di alimentazione sotto la lampada, far scorrere il supporto a 2-3 cm sopra, ruotarlo di 90° in senso orario e premere fino allo scatto. Regolare la lunghezza nel telaio di copertura.

Quale distanza minima tra la lampada e l'acqua ?

La distanza tra la parte inferiore della lampada e il livello dell'acqua più alto deve essere di almeno 15 mm per evitare qualsiasi rischio di elettrocuzione.

Posso utilizzare questo acquario in acqua salata ?

No, l'acquario VivalineLED è progettato esclusivamente per l'uso in acqua dolce. Non utilizzare in acqua salata.

Come pulire l'acquario e la lampada ?

Utilizzare un panno morbido e umido per rimuovere i depositi di calcare. Non utilizzare oggetti duri né prodotti aggressivi. Non mettere alcun componente in lavastoviglie.

Cosa fare se la lampada LED non si accende ?

Verificare che la spina di alimentazione sia ben inserita. Se la lampada è difettosa, sostituirla completamente poiché non è riparabile. Contattare il servizio EHEIM per qualsiasi altro guasto.

Qual è la garanzia dell'acquario ?

La lampada LED e il mobile beneficiano di una garanzia di 24 mesi. L'incollaggio dell'acquario è garantito 36 mesi. I danni causati da rottura del vetro, pesci, piante o accessori non sono coperti.

Come aprire i coperchi dell'acquario ?

I coperchi si aprono facendoli scorrere o sollevandoli lateralmente. Non abbatterli all'indietro perché l'acqua di condensa potrebbe accumularsi nel telaio.

Posso trasportare l'acquario pieno ?

No, l'acquario pieno non deve essere trasportato a causa del rischio di lesioni e danni materiali. Spostarlo sempre vuoto.

Quali accessori sono forniti con l'acquario ?

L'acquario viene fornito con il mobile, i coperchi, la lampada LED, il telaio di copertura, il filtro e il riscaldatore per acquario. Consultare i manuali separati per questi accessori.

Dove posso scaricare il manuale completo ?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com. È inoltre possibile richiedere una traduzione nella propria lingua.

MANUALE UTENTE VivalineLED EHEIM

it Istruzioni per l'uso

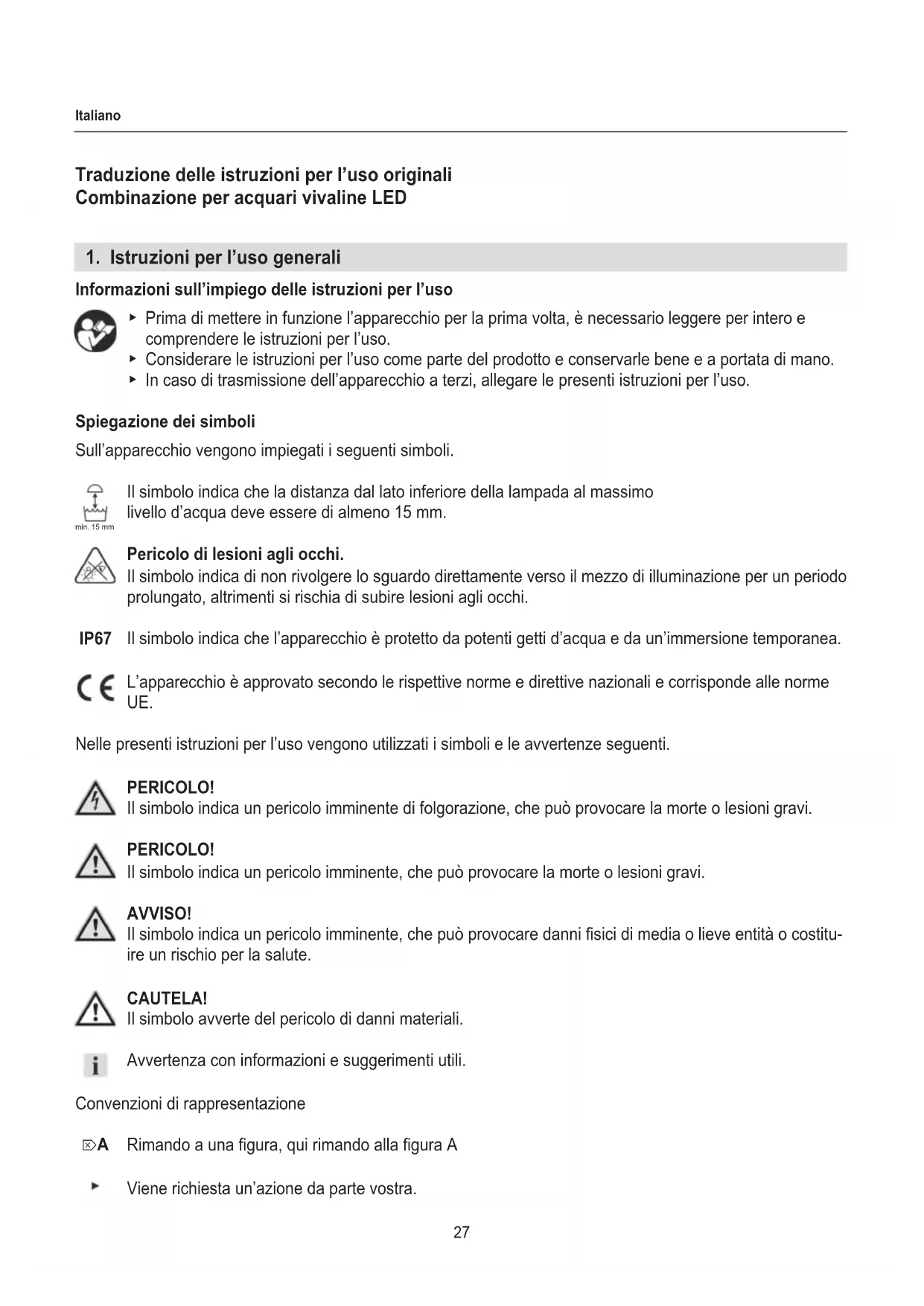

Traduzione delle istruzioni per l'uso originali Combinazione per acquari vivaline LED

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

Il simbolo indica che la distanza dal lato inferiore della lampada al massimo livello d'acqua deve essere di almeno 15 mm.

Pericolo di lesioni agli occhi.

Il simbolo indica di non rivolgere lo sguardo direttamente verso il mezzo di illuminazione per un periodo prolungato, altrimenti si rischia di subire lesioni agli occhi.

IP67 Il simbolo indica che l'apparecchio è protetto da potenti getti d'acqua e da un'immersione temporanea.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.

PERICOLO!

Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.

AVVISO!

Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.

CAUTELA!

Il simbolo avverte del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione

A

Rimando a una figura, qui rimando alla figura A

Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per scopi acquaristici
· con acqua dolce
· in ambienti interni
- utilizzando parti annesse consigliate dal produttore
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
· non adatto per acqua salata

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

• Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).
• Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.
• Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.
• Non rivolgere mai lo sguardo direttamente verso il mezzo di illuminazione per un periodo prolungato, altrimenti si rischia di subire lesioni agli occhi.
• Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

• Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.
• L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolger-si ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
• Staccare immediatamente tutti gli apparecchi nell'acquario dal la rete elettrica in caso di perdita ovvero se interviene l'interruttore differenziale.
• Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.
• Rispettare le istruzioni per l'uso del filtro dell'acquario e del riscaldatore fornito in dotazione, in particolare i capitoli Sicurezza, Messa in funzione, Funzionamento e Manutenzione!
• Proteggere la presa elettrica e la spina dall'umidità. Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.
• I dati elettrici della lampada LED devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.
• La distanza dal lato inferiore della lampada al massimo livello d'acqua deve essere di almeno 15 mm.

4. Preparazione

Disimballaggio

- Togliere tutti i componenti con cautela dall'imballaggio e assicurarsi che non manchi nulla e che non sia danneggiato nulla.

CAUTELA! Pericolo di rottura dell'acquario.

L'acquario non deve essere tenuto sul telaio di copertura ②.

- Tenere l'acquario sul lato inferiore.

5. Montaggio

Ubicazione

• Assicurarsi che non sia presente alcuna irradiazione solare diretta e non troppa luce diurna!
  · Tenere lontano l'acquario da fonti di calore.
• Tenere lontano l'acquario da apparecchiature elettriche.
  · Assicurarsi che sia presente una presa elettrica nelle vicinanze.

CAUTELA! Danni materiali.

• Assicurarsi che il fondo sia orizzontale e stabile.
• Tenere presente il carico sul pavimento dovuto al peso complessivo.

Installare e allineare il supporto per acquario(☒A)

1. Collocare il supporto per acquario nella posizione desiderata.
2. Allineare il supporto per acquario esattamente in orizzontale con una livella a bolla d'aria.

Per l'allineamento orizzontale è possibile spessorare con un supporto. Assicurarsi che il supporto sia appoggiato con l'intera superficie.

Appoggiare l'acquario (☒B)

AVVISO! Danni alle persone e danni materiali.

L'acquario non deve essere trasportato quando è pieno.

CAUTELA! Danni materiali.

Tra l'acquario e il supporto non devono essere frapposti corpi estranei, stuoie o sostegni.

• Pulire accuratamente il lato superiore del supporto e il lato inferiore del fondo dell'acquario.
  ▶ Rimuovere tutti i corpi estranei, le stuoie o i sostegni.

• Collocare l'acquario vuoto e il telaio inferiore ③ sul supporto.

6. Messa in funzione

Installare la lampada LED

1. Posare il cavo di rete ⑥ sotto la lampada LED ④ (☒C).
2. Spingere il supporto del LED ⑤ per circa 2 – 3 cm sopra la lampada LED.
3. Ruotare il supporto del LED di 90° in senso orario (☒D).
4. Spingere il supporto del LED verso il basso finché la lampa LED si innesta in posizione (☒E).
5. Adattare la lunghezza della lampada LED al proprio telaio di copertura, spostando il supporto del LED di conseguenza (☒F).
6. Fissare il cavo con i bloccaggi nel supporto del LED (☒G).
7. Inserire la lampada LED nel telaio di copertura ②. Assicurare che la lampada LED sia fissata correttamente (☒H).
8. Far fuoriuscire il cavo nel telaio di copertura verso l'esterno attraverso l'apertura posteriore.

Per lavori di manutenzione è possibile spostare la lampada LED nel telaio di copertura (☒H).

Installare il filtro per acquari e il riscaldatore

PERICOLO! Danni alle persone e danni materiali.

- Osservare le istruzioni per l'uso del filtro per acquari e del riscaldatore, in particolare i capitoli Sicurezza, Messa in funzione e Funzionamento!

7. Funzionamento

Riempire l'acquario

CAUTELA! Danni materiali.

▶ Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.

1. Prima del riempimento, pulire l'acquario a fondo con acqua calda e una spugna morbida e pulita.
2. Decorare l'acquario con ghiaia, pietre e piante ecc..

PERICOLO! Folgorazione a causa dell'infiltrazione d'acqua!

La lampada LED è protetta contro le infiltrazioni d'acqua solo in caso di immersione temporanea!

- La distanza dal lato inferiore della lampada ^4 al massimo livello d'acqua deve essere di almeno 15 mm (☒I).

1. Riempire l'acquario con acqua al massimo fino a 10 mm al di sopra dello spigolo inferiore del telaio di copertura ② (☒I).

Accendere/spegnere il LED

1. Inserire la spina nella presa elettrica.
2. Accendere e/o spegnere la lampada LED mediante l'interruttore di accensione e spegnimento.

Applicare la copertura (☒J/K)

La copertura ⑦ è meno larga della copertura ⑧.

1. Inserire la copertura ⑦ nella superficie scorrevole inferiore del telaio di copertura.
2. Inserire la copertura ⑦ nella superficie scorrevole superiore del telaio di copertura.

Aprire/chiudere la copertura

CAUTELA! Danni materiali.

Sul lato inferiore delle coperture può formarsi acqua di condensazione. Se la copertura viene aperta verso il lato posteriore, può accumularsi acqua di condensazione nel telaio di copertura e defluire dalle aperture posteriori.

- Aprire le coperture solo spostandole o ribaltandole lateralmente.

8. Manutenzione

PERICOLO! Scossa elettrica!

- Per principio, scollegare tutti gli apparecchi dalla rete elettrica prima di effettuare lavori di manutenzione.

CAUTELA! Danni materiali.

• Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
• I componenti dell'apparecchio non sono lavabili in lavastoviglie. Non pulire l'apparecchio e/o parti dell'apparecchio nella lavastoviglie.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento dell'apparecchio per stagni per un lungo periodo.

1. Rimuovere regolarmente i depositi di calcare dal supporto, dal vetro e dalla lampada LED con un panno morbido e umido.
2. Pulire regolarmente le superfici scorrevoli delle coperture ⑦ e ⑧.

9. Eliminazione di guasti

PERICOLO! Scossa elettrica!

Per principio, scollegare tutti gli apparecchi dalla rete elettrica prima di eliminare i guasti.

La lampada LED non può essere riparata. Un apparecchio difettoso deve essere sostituito per intero.

Guasto Possibile causa Rimedio

La lampada LED non si accende	Spina dell'alimentatore non inserita ▶ Inserire la spina nella presa elettrica
	Lampada LED difettosa ▶ Sostituire la lampada LED

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

10. Messa fuori servizio e smaltimento

Immagazzinamento

CAUTELA! Danni materiali.

- Non esporre l'apparecchio alle intemperie o a temperature di congelamento.

1. Pulire l'apparecchio
2. Immagazzinare l'apparecchio in un luogo asciutto e protetto dal gelo.

Smaltimento

Un apparecchio non più utilizzabile non dovrebbe essere smaltito tutto intero, ma smontato nei singoli componenti e riciclato in base ai materiali.

AVVISO! Lesioni da taglio. Lesioni agli occhi dovute alla proiezione di schegge di vetro.

La rottura delle lastre di vetro dell'acquario e della vasca-filtro può provocare lesioni agli occhi a causa della proiezione di schegge di vetro e lesioni da taglio.

- Non frantumare in nessun caso le lastre di vetro dell'acquario e della vasca-filtro per smaltirle insieme ai rifiuti domestici.

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge.

L'apparecchio non deve essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

1. Dati tecnici

Tipo 126 150 180 240
Ingombri completi	81 × 36 × 119 cm	61 × 51 × 124 cm	101 × 41 × 119 cm	121 × 41 × 124 cm
Peso a vuoto ca. 56 kg ca. 63 kg ca. 68 kg ca. 92 kg
Peso complessivo, a pieno carico ca. 180 – 205 kg ca. 210 – 240 kg ca. 250 – 280 kg ca. 330 – 360 kg
Acquario
Capacità d'acqua ca. 126 l ca. 150 l ca. 180 l ca. 240 l
Ingombri (L × P × A)	80 × 35 × 45 cm	60 × 50 × 50 cm	100 × 40 × 45 cm	120 × 40 × 50 cm
Lampada LED
Potenza	2 × 12 W	13 W	17 W	20 W
Tensione di rete /Frequenza	100 – 240 V50 – 60 Hz	220 – 240 V50 Hz

I dati tecnici del filtro per acquari e del riscaldatore sono riportati nelle istruzioni per l'uso relative.

12. Garanzia

Per la vostra lampada per acquari prestiamo una garanzia di 24 mesi a partire dalla data di acquisto. Si riferisce a tutti gli eventuali difetti sui componenti elettrici installati. Sono esclusi i danni dovuti a interventi propri.

Per il mobile per acquari prestiamo una garanzia legale di conformità di 24 mesi che si riferisce a eventuali difetti di fabbrica.

Per l'incollaggio e la lavorazione del vostro acquario prestiamo una garanzia di 36 mesi a decorrere dalla data di acquisto, esclusi però eventuali danni sui vetri. Requisito indispensabile per la garanzia è l'osservanza delle istruzioni di installazione indicate. Non ci si assume alcuna responsabilità anche durante il periodo di garanzia per i pesci, le piante acquatiche e gli accessori o per danni diretti o indiretti ai locali di abitazione. Si prega di non asportare il marchio di identificazione sulla lastra di fondo; in caso contrario decade ogni rivendicazione di garanzia.

Nell'ambito del periodo di garanzia previsto i nostri interventi di riparazione saranno gratuiti. Per l'accettazione delle prestazioni di garanzia si prega di presentare il presente tagliando assieme allo scontrino di acquisto del Vostro rivenditore autorizzato.
