MANUAL DE UTILIZADOR Baby Kangoo RB203BL Rimax

Manual de instruções

Pulse [M] para acceder al tono de alarma:

Manual de instruções

PT

Baby Kangoo RB203

Índice

1. Notas Importantes 39
2. Visão Geral do Monitor de Bebés 40
3. Instruções de Instalação 41-43
4. Instruções de Funcionamento 44
   Ligar/Desligar (ON/OFF) 44
   Controlo de Volume 45
   Função de Diálogo 45
   Alerta de Alimentação 45
   Ampliar/Reduzir imagem (Zoom) 45
   Luz Nocturna/Visão Nocturna 46
   Menu de Operações 46
   Toque de Alerta[ ] 46
   Ecrã [ ] 46
   Melodias [ ] 47
   Sensor de Detecção de Voz [ ] 47
   Temperatura [ ↓ ] 47
   Idioma [TC] 47
   Sair [ ] 47
   Sincronizar/Adicionar Nova Unidade de 47
   Câmara
5. Resolução de Problemas 49
6. Declaração de Conformidade 49

1. Notas importantes

Antes de utilizar o Monitor de Bebés de Vídeo Digital, leia este Manual de Utilizador atentamente e guarde-o para consultas futuras. Uma má utilização do produto pode provocar danos ao aparelho ou lesões corporais.

* Mantenha o transformador e os cabos afastados das crianças.
* Proteja o transformador e os cabos para evitar danos ou erosões.
* Evite que as crianças tenham acesso aos cabos para prevenir estrangulamentos acidentais.
* Utilize o transformador recomendado para os produtos. A utilização de outros transformadores pode provocar danos ao aparelho.
* Certifi que-se de que a voltagem do transformador corresponde aos requisitos de voltagem do(s) país(es) relevante(s).
* Não coloque o monitor na cama ou gavetas, nem o tape com um cobertor.
* Não molhe o monitor nem o submirja em água ou outros líquidos.
* Não coloque o monitor no exterior ou em espaços abertos, nem o exponha a fontes de calor, como aquecedores, fogões, etc...
* Não desmonte o aparelho, pois poderá provocar danos às peças internas e irá automaticamente invalidar a garantia.

Manual de instruções

PT

Baby Kangoo RB203

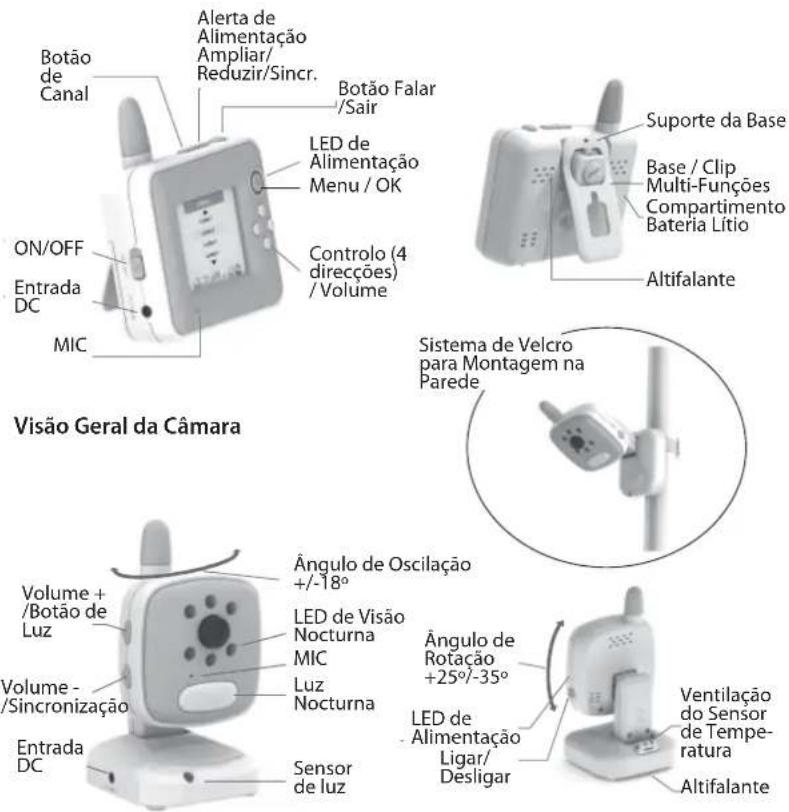

1. Visão Geral da Unidade de Monitorização


Manual de instruções

3. Instruções de Instalação

Unidade de Monitorização

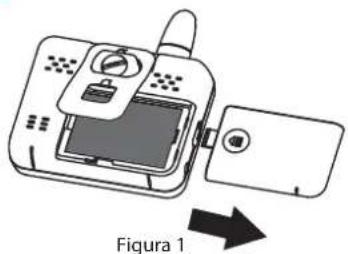

1. Levante o clip para retirar a tampa da bateria (como se indica na Figura 1) e coloque a bateria de ião-lítio. Certifi que-se de que os contactos da bateria estão bem ligado aos contactos de metal do compartimento e feche a tampa da bateria.
2. Ligue o transformador fornecido (como se indica na Figura 2) à entrada para o transformador na unidade de monitorização e ligue a outra extremidade à alimentação elétrica.
3. O sistema entrará automaticamente em modo de carga [a luz verde de indicação ilumina-se automaticamente]. Ao utilizar o RB203 pela primeira vez, é importante carregar a unidade pelo menos quatro horas até terminar o processo de carregamento. O monitor pode ser carregado mesmo quando a unidade de monitorização não está em funcionamento. A luz verde acendese durante o carregamento e apagase quando o carregamento terminar.
4. Prima o botão ON/OFF para ligar a unidade de monitorização.

Baby Kangoo RB203

Manual de instruções

Baby Kangoo RB203

Colocação

Levante o clip (como se indica na Figura 3) e faça-o girar até fi car fi xado.

Unidade de Câmara

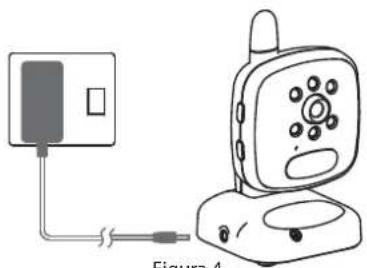

1. Ligue o transformador à câmara (como se indica na Figura 4) e ligue a outra extremidade à alimentação elétrica.

2. Prima o botão ON/OFF para ligar a Unidade de Câmara.

Colocação

Base: pode ser colocada em quatro ângulos (frontal, traseiro, direito e esquerdo); ajuste o ângulo e a posição que preferir.

Parede: coloque um parafuso na parede e deixe cerca de 8-9 mm de fora. Pendure a unidade de câmara.

Velcro: passe o velcro através da base da unidade de câmara e ate-o ao cilindro (Nota: não pode ser atado ao berço).

Manual de instruções

Baby Kangoo RB203

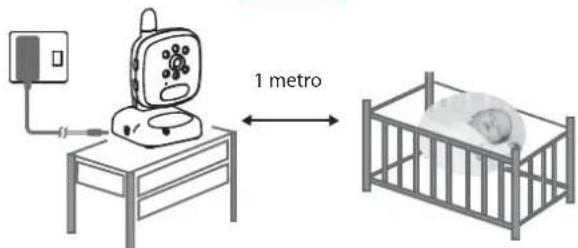

1 metro

Independentemente do tipo de colocação, o aparelho deve estar pelo menos a 1 metro de distância do berço (como se indica na fi gura acima).

(Nota: mantenha o sistema de gravação, o transformador e os cabos afastados das crianças).

Especifi cações Técnicas

Monitor Câmara
Ecrã 2.4" Resolução de Painel 240x320		Frequência 2.4 GHz transmissão sem fi o
Frequência 2.4 GHz transmissão sem fi o Visão Nocturna 6 LED IV
Gama de Sinal Até	300 metros em espaços abertos	Sensor de Imagem	Sensor Cor CMOS
Sensor de Imagem	Sensor Cor CMOS Interruptores	Alimentação, Cor	trolo de Volume, Sincronização, Luz Ligada/Desligada
Intercom VOX Transmissão de Voz Bidirec-cional		Temperatura Sensor de temperatura interno
Microfone Microfone interno Melodias Melodias predefi nidas
Indicadores de Alerta	Alimentação Bateria Baixa Gama de temperatura	Luz ambiente	Azul
Expansibilidade	Até 4 Câmaras	Micrófono	Micrófono incorporado
Bateria	Bateria de Litio Recarregável	Instalação	Sistema de velcro ou montagem na parede
Alimentação	DC 6V 800 mA	Alimentação	DC 6V 800 mA
Dimensões 9.7 x 10.4 x 3.8 cm Dimensões 7.0 x 12.8 x 7.2 cm
Peso	137 g	Peso	120 g

* As especificações estão sujeitas a modifi cações sem prévio aviso.

Manual de instruções

PT

Baby Kangoo RB203

4. Instruções de Funcionamento Ligar/Desligar

1. Prima o botão ON/OFF para ligar a unidade de monitorização. O indicador de alimentação (verde) acende-se.
2. Ligue a unidade de câmara, premindo o botão ⚙. O indicador de alimentação (verde) acende-se para indicar que a unidade está em funcionamento.
3. Depois de ligar a unidade de monitorização, aparece o logótipo da Rimax no ecrã e o sistema entra automaticamente em modo de monitorização. A barra de estado (Figura 6) aparecerá no ecrã.

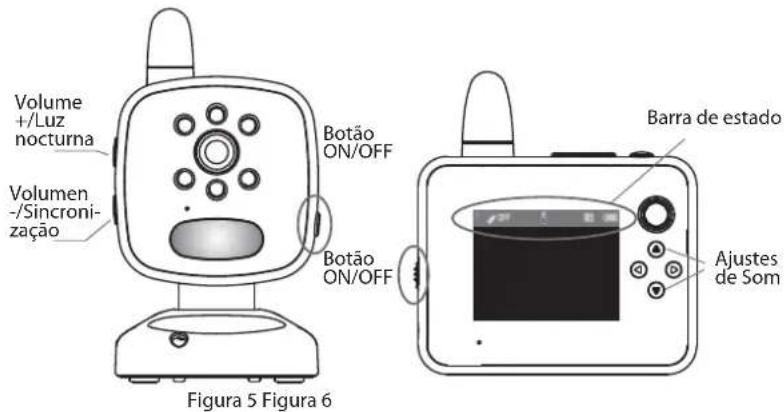

Volume +/Luz nocturna Volumen -/Sincroni- zação Botão ON/OFF Botão ON/OFF Figura 5 Figura 6 Barra de estado Ajustes de Som

Nota: a predefi nição do alerta de alimentação é Desligado [OFF], como se indica na imagem acima (Figura 6). O número do canal de visualização predefi nido él 1, como se indica na imagem acima (Figura 6). Se não aparecer o Canal 1, prima o botão [♀], que está localizado na parte superior do ecrã, e selecione Canal 1. Estas são as confi gurações de fábrica do RB203.

1. Para ligar a unidade de monitorização, prima o botão ON/OFF. Para ligar a unidade de câmara, prima o botão ON/OFF durante cerca de dois segundos.

Manual de instruções

PT

Baby Kangoo RB203

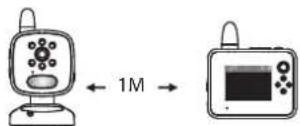

1. A unidade de monitorização deve ser colocada pelo menos a um metro de distância da câmara. Se o Monitor e a Câmara estiverem demasiados próximos, será emitido um aviso sonoro. (O RB203 está concebido para situações normais, com a Câmara e o Monitor colocados em duas divisões separadas).

Figura 7

Controlo de Volume

Prima o botão [A] que se encontra no lado esquerdo do monitor, para ajustar o controlo de volume.

Prima o botão [A] para aumentar o volume. Prima[O] para diminuir o volume. O ecrã mostra o nível actual do volume de som.

Função de Diálogo

Prima e mantenha premido o botão de diálogo [💡] que se encontra na parte superior do monitor. Fale com a voz orientada para o microfone e, seguidamente, deixe de premir o botão de diálogo para receber a resposta do outro lado. Ajuste o volume de som para um nível apropriado.

Prima o botão [♥][♥] que se encontra no lado esquerdo da câmara para ajustar o volume de som do receptor.

Alerta de Alimentação

Prima o botão [∅], que se encontra na parte superior do monitor, para selecionar o tempo desejado para o alarme. Estão disponíveis as seguintes opções: de 30 minutos a quatro horas, em intervalos de 30 min. Prima OFF para desativar o Alerta de Alimentação. O monitor emite o alerta de vibração depois de decorrido o tempo estabelecido.

Prima qualquer botão na unidade de monitorização para parar o alarme. Se não premir nenhum botão, o alerta de alimentação será repetido três vezes, em intervalos de três minutos.

Ampliar/Reduzir Imagem

Prima e mantenha premido o botão [☐], que se encontra na parte superior do monitor, para aumentar a imagem. Aparece a indicação [☐] na barra de estado. Prima [☐] para defi nir a posição de monitorização adequada.

45

Manual de instruções

Baby Kangoo RB203

Luz Nocturna/Visão Noturna

Prima e mantenha premido o botão [0:] na unidade de câmara durante aproximadamente três segundos para ligar ou desligar a função de luz noturna. A função de visão nocturna pode detectar o ambiente em redor da unidade de câmara e iniciar a monitorização automaticamente. A monitorização pode ser feita até em condições de plena escuridão.

Menu de Operações

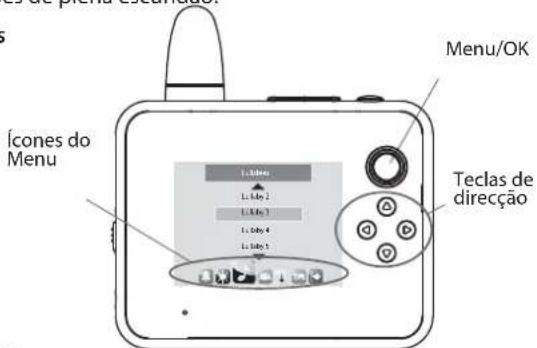

Prima o botão [O] para aceder à interface do menu de operações (como se indica abaixo):

Ícones do Menu Menu/OK Teclas de direcção

Toque de Alerta [ ]

Prima o botão [M] para ativar o toque de alerta:

* Alerta de pouca bateria: ON/OFF

* Alerta de falta de ligação à rede: ON/OFF

Ecrã [ ]

* Ajuste de Brilho: prima o botão [◎] selecione [●]. Pressione [◎] novamente pode escolher entre os níveis 1-5 de ajuste de brilho.
* Modo de Hibernação do LCD: prima o botão [◎] para defi nir as opções de Hibernação: Manter ligado; 10 segundos; 30 segundos, 1 minuto e 3 minutos.

O RB203 possui uma função VOX. Depois de entrar em modo de hibernação para poupança de energia, a unidade de monitorização desliga o ecrã. Entretanto, a função VOX começará a detectar automaticamente o volume de som no ambiente que rodeia a unidade de câmara. Se a câmara não detectar qualquer som, o monitor liga-se automaticamente e mostra a imagem. Se o VOX está desligado [off], esta função não estará ativa.

Manual de instruções

Baby Kangoo RB203

Melodias [ ]

Pressione [◎]e selecione o ícone[ ]para acessar o menu de melodias para tocar 8 músicas diferentes. Pode reproduzi-las uma vez, repeti-las, parar a reprodução ou reproduzir por ordem. Depois de começar a reprodução da melodia, pode diminuir o volume do monitor para 0, para que a melodia de embalar seja reproduzida apenas pela câmara, no local onde está o bebé.

Sensor de Detecção de Voz [ ]

O sensor de som pode detectar o volume de som ambiente em redor da unidade da câmara. Prima[©] para selecionar o nível de sensibilidade do sensor de volume (baixo, médio, alto ou desligado).

Temperatura [↓]

Prima no termômetro para selecionar Fahrenheit ou Celsius. Prima mín./máx. para definir os parâmetros de temperatura. Quando a temperatura atinge os valores máximo ou mínimo, o monitor entra automaticamente em alerta. Para desligar o controlo de temperatura, selecione Alerta Off.

Idioma [ ]

Aceda ao menu de idiomas e prima [▲●] para selecionar o idioma desejado.

Sair

Prima [ ] para sair do menu principal.

Prima [💡️] para seleccionar Sim/Não para sair.

Prima [💡] para sair diretamente e regressar ao ecrã de monitorização.

Sincronizar/Adicionar Nova Unidade de Câmara

Nota: a unidade de monitorização e a câmara são sincronizadas na fábrica. Em condições normais, não é recomendado repetir a sincronização.

O sistema aceita um máximo de quatro unidades de câmara. Para adicionar uma câmara ao sistema, siga as seguintes instruções:

1. Desligue a unidade de monitorização e a unidade de câmara.

2. Prima e mantenha premido [ ] enquanto prime o botão ON/OFF.

Manual de instruções

Baby Kangoo RB203

O ecrã de sincronização aparece.

1. Prima simultaneamente os botões [ ⏻ ] e [ Ⓞ ] , localizados no lado direito da unidade de câmara, durante dois segundos, deixando de premir quando o [ Ⓜ ] indicador acender.

2. Prima as teclas de direção para selecionar Ch2 e Sincronizar (Pair), prima Aparece o seguinte ecrã:

Prima [M] novamente; aparece Ch2 Sincronizado (Paired) no ecrã do monitor. Isto signifi ca que o CH2 foi sincronizado com êxito. Veja a imagem abaixo:

Prima Sair (EXIT) e [M] novamente para regressar ao ecrã da unidade de monitorização.

1. Repita os passos 1-4 para sincronizar o Ch3 e o Ch4.

Manual de instruções

PT

Baby Kangoo RB203

5. Resolução de Problemas

O aparelho não recebe nenhum sinal:

* Certifi que-se de que a câmara e o monitor estão ligados.
* Certifi que-se de que os cabos de alimentação estão bem ligados.
* Verifi que se o canal da câmara e o canal do monitor coincidem.

Aparece o ecrã de abertura, mas não acontece nada depois.

* Verifi que se a Câmara está ligada. O LED verde fi ca aceso quando o sistema está ligado.
* Certifi que-se de que Câmara e o Monitor estão separados por uma distância apropriada. Retire todos os obstáculos que existam entre os dois dispositivos. Também pode tentar colocar os dispositivos a uma distância mais curta.
* Retire a bateria e desligue o adaptador de alimentação. Aguarde 10 minutos.
* Ligue o adaptador de alimentação à Unidade de Monitorização e tente ligá-la novamente.

Se os passos descritos acima não resolvem o problema, é aconselhável repetir a sincronização das duas unidades.

* Siga os passos indicados em Sincronizar/Adicionar Nova Unidade de Câmara.

* Se deseja regressar à confi guração de fábrica, prima e mantenha premido o botão [☐], premindo depois os botões ON/OFF e [☐]. As defi nições de fábrica serão recuperadas.

5. Declaração de Conformidade

Através do presente documento, a Flamagas S.A. declara que o modelo Rimax Baby Kangoo RB203 cumpre os requisitos essenciais e outras exigências relevantes da Directiva 1999/5/CE.

Para ver a declaração de conformidade completa, consulte a versão disponível na página:

www.electronicafl amagas.com

BABY CAMERA

RB-203

GARANTIA
