T 80 - Secador de mãos Starmix - Manual de utilização gratuito

Tipo de produto	Secador de mãos a ar quente
Marca	Starmix
Modelo	T 80
Dimensões (L x P x A)	203 x 164 x 282 mm
Peso	2,2 kg
Potência nominal	1400 W
Potência de aquecimento	1200 W
Potência do motor	200 W
Fluxo de ar	31 l/s
Tempo de secagem relativo	26 segundos
Tensão de alimentação	230 V ~ 50 Hz
Índice de proteção	IP23
Temporizador eletrónico	30 a 60 segundos (ajustável)
Corte automático	Sim
Limitador de temperatura de segurança	Sim
Corta-circuito térmico	Sim (de lâmina de chumbo)
Grelha de aspiração	Sim
Montagem	Parede, altura recomendada 1,15 m
Manutenção e limpeza	Aspirar o filtro de aspiração regularmente; não usar jato de água
Acessórios incluídos	Buchas e parafusos de montagem
Normas de conformidade	CE, GS, CCA, EGV, IP23

Perguntas frequentes - T 80 Starmix

Como instalar o secador de mãos Starmix T 80?

A montagem deve ser confiada a um especialista. Marque os furos com o gabarito, perfure (∅ 8 mm), insira as buchas, aparafuse a base à parede, depois ligue o cabo de alimentação ao terminal da rede. Respeite uma altura de 1,15 m do chão ao bocal de sopro.

Qual é a tensão de alimentação necessária?

O aparelho funciona com uma tensão de 230 V ~ 50 Hz. Verifique se a tensão da sua instalação corresponde à indicada na placa de características.

Como ajustar o temporizador do T 80?

O temporizador eletrónico está ajustado para aproximadamente 30 segundos por defeito. Para prolongá-lo, abra a tampa e gire o parafuso de ajuste do potenciómetro (acessível acima do aquecimento) no sentido dos ponteiros do relógio. A gama de ajuste vai de aproximadamente 30 segundos a 8 minutos.

Como limpar o filtro de aspiração?

Aspire regularmente o filtro de aspiração localizado na parte inferior do aparelho com um bocal de aspirador. Se a sujidade aderir fortemente, use uma escova.

O que fazer se o aparelho não aquecer mais?

Verifique primeiro a alimentação elétrica. Se o problema persistir, o limitador de temperatura de segurança ou o corta-circuito térmico de lâmina de chumbo podem ter disparado. Contacte pessoal qualificado para qualquer intervenção.

Posso usar o secador de mãos sem a tampa?

Não, o aparelho só deve ser usado com a tampa fechada, pois o arrefecimento do aquecimento é insuficiente sem ela. Além disso, a tampa garante a segurança.

Qual é a distância de segurança a respeitar em torno do aparelho?

Respeite as distâncias de segurança prescritas pelas regulamentações nacionais (ex. VDE 0100 e VDE 0107 na Alemanha). A instalação deve permitir um fluxo de ar de aspiração e sopro sem obstrução.

Como limpar o exterior do aparelho?

Nunca usar jato de água ou esponja molhada. Desligue a alimentação antes de qualquer limpeza. Use um pano seco ou ligeiramente húmido, sem que o líquido penetre no aparelho.

O Starmix T 80 é adequado para crianças?

O aparelho não é um brinquedo. As crianças devem ser supervisionadas para evitar uso não conforme. A instalação elétrica deve incluir um disjuntor de proteção de pessoas.

Onde encontrar peças de substituição para o T 80?

Dirija-se ao seu revendedor ou a um serviço autorizado Starmix. As condições de garantia são as do comerciante no país de venda.

MANUAL DE UTILIZADOR T 80 Starmix

Manual de Instruções de Montagem e Utilização Página 20

Monterings- og brugsanvisning Side 23

① Parte superior
② Filtro de aspiração
③ Parte inferior
④ Botão interruptor (inexistente no T 80 E)
⑤ Bocal de saída do ar

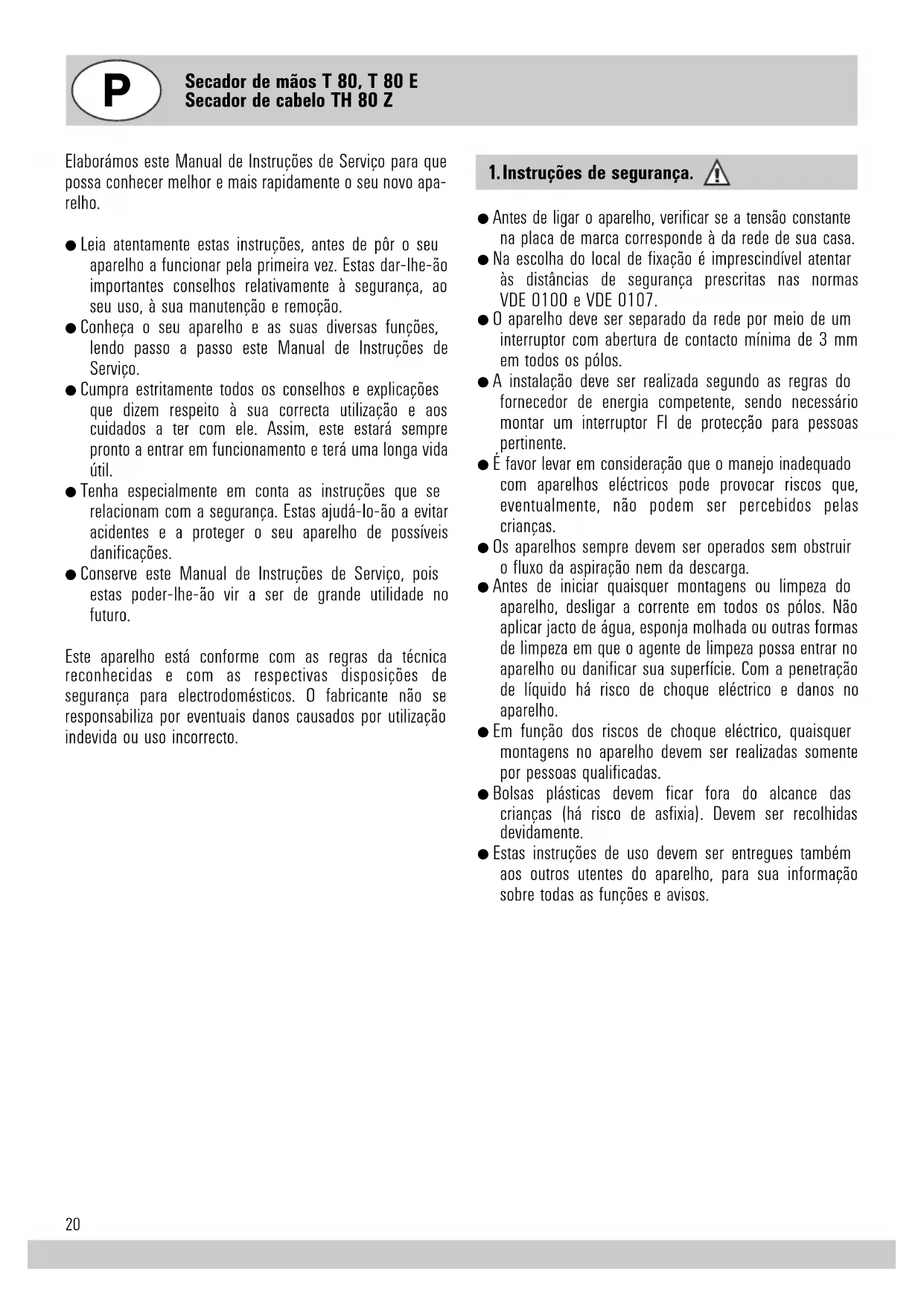

Elaborámos este Manual de Instruções de Serviço para que possa conhecer melhor e mais rapidamente o seu novo aparelho.

• Leia atentamente estas instruções, antes de pôr o seu aparelho a funcionar pela primeira vez. Estas dar-lhe-ão importantes conselhos relativamente à segurança, ao seu uso, à sua manutenção e remoção.
• Conheça o seu aparelho e as suas diversas funções, lendo passo a passo este Manual de Instruções de Serviço.
• Cumpra estritamente todos os conselhos e explicações que dizem respeito à sua correcta utilização e aos cuidados a ter com ele. Assim, este estará sempre pronto a entrar em funcionamento e terá uma longa vida útil.
• Tenha especialmente em conta as instruções que se relacionam com a segurança. Estas ajudá-lo-ão a evitar acidentes e a proteger o seu aparelho de possíveis danificações.
• Conserve este Manual de Instruções de Serviço, pois estas poder-lhe-ão vir a ser de grande utilidade no futuro.

Este aparelho está conforme com as regras da técnica reconhecidas e com as respectivas disposições de segurança para electrodomésticos. O fabricante não se responsabiliza por eventuais danos causados por utilização indevida ou uso incorrecto.

1. Instruções de segurança.

• Antes de ligar o aparelho, verificar se a tensão constante na placa de marca corresponde à da rede de sua casa.
• Na escolha do local de fixação é imprescindível atentar às distâncias de segurança prescritas nas normas VDE 0100 e VDE 0107.
• O aparelho deve ser separado da rede por meio de um interruptor com abertura de contacto mínima de 3 mm em todos os pólos.
• A instalação deve ser realizada segundo as regras do fornecedor de energia competente, sendo necessário montar um interruptor FI de protecção para pessoas pertinente.
• É favor levar em consideração que o manejo inadequado com aparelhos eléctricos pode provocar riscos que, eventualmente, não podem ser percebidos pelas crianças.
• Os aparelhos sempre devem ser operados sem obstruir o fluxo da aspiração nem da descarga.
• Antes de iniciar quaisquer montagens ou limpeza do aparelho, desligar a corrente em todos os pólos. Não aplicar jacto de água, esponja molhada ou outras formas de limpeza em que o agente de limpeza possa entrar no aparelho ou danificar sua superfície. Com a penetração de líquido há risco de choque eléctrico e danos no aparelho.
• Em função dos riscos de choque eléctrico, quaisquer montagens no aparelho devem ser realizadas somente por pessoas qualificadas.
• Bolsas plásticas devem ficar fora do alcance das crianças (há risco de asfixia). Devem ser recolhidas devidamente.

• Estas instruções de uso devem ser entregues também aos outros utentes do aparelho, para sua informação sobre todas as funções e avisos.

• Dados Técnicos.

	Secador de mãospor ar quente		Secador de cabelopor ar quente
	T 80 T 80 E TH	80 Z
Potência nominal Watts	1400	1400	1800
Potência calefactora Watts	1200	1200	1600
Potência del motor Watts	200	200	200
Corriente de ar l/s	31	31	31
Tempo relativo de secagem s	26	26	-
Dimensões
L x F x A mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Peso kg	2,2	2,3	2,2
Símbolos dos testes:
D'E GS CCA EGV IP 23 CE	X	X	X

1. Equipamento.

	T 80 T 80 E	TH 80 Z
Temporizador electrónico de pequeno curso	30–60 sec.		0,5–8 min.
Tempo de funcionamento regulável
Dispositivo automático de desligação	X		X
Ligação e desligação completamente automáticas,sem contacto		X
Limitador de temperatura de segurança	X	X	X
Fusivel térmico	X	X	X
Grelha do bocal de entrada de ar de aspiração	X	X	X

4. Instruções de montagem.

Da montagem do secador de ar quente deverá ser encarregado um técnico, para que possa ficar garantido, que o aparelho é ligado de acordo com as normas de segurança. No caso do T 80 e do T 80 Z está preparado na instalação eléctrica um interruptor LS ou um fusível.

Deverá preparar-se, aquando da instalação, um dispositivo bipolar de rede com, pelo menos, 3 mm de abertura do contacto em cada pólo.

5. Sequência de montagem.

1. Com a ajuda de uma chave de fendas, desencaixar o resguardo por baixo do bocal de saída de ar ⑤ (por cima da chapa de dados). Desandar ambos os parafusos que se encontram no filtro de aspiração ② e empurrar um pouco o bocal de saída de ar para trás.
2. Balançar um pouco a parte superior ① para cima e suspendê-la.
3. Após fixar o aparelho no local desejado com a ajuda de um molde de montagem, assinalar os furos para as 3 buchas, fazer os furos (8 mm ∅) e introduzir as buchas. As buchas e os parafusos são fornecidos juntamente com o aparelho. A melhor altura de montagem seria a 1,15 m (distância do solo até ao bocal de saída de ar) para o T 80, T 80 E ou 2,0 m para o TH 80 Z. Fazer a abertura de entrada para a linha adutora de acordo com o molde de montagem.
4. Introduzir a linha adutora, aparafusar a parte inferior do aparelho na parede. Instalar a linha adutora com um nó de gotejamento para a água e ligá-la em cima, à esquerda, no terminal de rede. Estabelecer as ligações eléctricas de acordo com o esquema de circuitos eléctricos.
5. No caso do T 80, o período de funcionamento do temporizador electrónico está regulado para ca. de 0,5 min., no caso do TH 80 Z para 4 min. Este pode prolongar-se, rodando o parafuso de ajuste do potenciómetro (acessível com a parte superior aberta através do furo que se encontra por cima do aquecimento) no sentido dos ponteiros do relógio. Ambito de regulação: ca. de 0,5–8 min.

A distância de accionamento (distância entre o canto inferior do aparelho e as mãos, bem como a cabeça), no caso do T 80 E, pode ser modificada pelo especialista através de rotação à esquerda (encurtamento) ou à direita (alongamento) do parafuso de afinação potenciométrico (acessível, quando a parte superior estiver aberta, por debaixo do aquecimento).

1. Antes de fechar o aparelho, instalar o filtro de aspiração do ar ② e o bocal de saída de ar ⑤ no respectivo lugar. Pôr a parte superior ① na inferior ③ e premir bem firme. Empurrar o bocal de saída de ar completamente para a frente e apertar ambos os parafusos (+ anilhas).

7.Empurrar de novo o resguardo para o seu lugar, por cima da chapa de dados.

Por motivos de segurança, durante todas os trabalhos no aparelho, desligar o fusível de rede.

Proceder ao teste de funcionamento sempre com a campânula fechada, pois, caso contrário, o dispositivo de aquecimento não poderá ser suficientemente arrefecido.

6. Dispositivo de regulação da altura para o secador de cabelo Starmix TH 80 Z.

O bonito e robusto dispositivo de regulação da altura THH 800 da Starmix, n° de encomenda 11 10 01, possibilita adaptar o secador de cabelo gradualmente a todas as alturas possíveis do corpo. Assim, é muito mais fácil a secagem de cabelo a crianças e a pessoas deficientes que usem cadeira de rodas. Como alternativa ao dispositivo de regulação da altura, também poderão ser montados dois secadores de cabelo em posições que podem diferir 40 cm de altura uma da outra.

7. Limpeza e cuidados a ter com o aparelho.

Em intervalos maiores, aspirar os fiapos e o pó, grudados na parte inferior do equipamento, com o auxílio do bico para frestas do aspirador. Retirar a sujidade que se acumula na abertura do filtro com a ajuda de uma escova.

P Declaramos, como única responsável, que este produto está em conformidade com as seguintes normas e documentos normativos: EN 60335, EN 44014 e EN 60555, de acordo com os regulamentos da directiva baixa tensão 73/23/CEE e compatibilidade electromagnética da CE.

CE

Para este aparelho valem ascondições de garantia do nosso representante no país onde é vendido. Se precisar, é favor entrar em contacto com o mesmo.
