Produkttyp	Varmluftstork
Märke	Starmix
Modell	T 80
Mått (L x Dj x H)	203 x 164 x 282 mm
Vikt	2,2 kg
Märkeffekt	1400 W
Värmeeffekt	1200 W
Motoreffekt	200 W
Luftflöde	31 l/s
Relativ torktid	26 sekunder
Matningsspänning	230 V ~ 50 Hz
Skyddsklass	IP23
Elektronisk timer	30 till 60 sekunder (justerbar)
Automatisk avstängning	Ja
Säkerhetstemperaturbegränsare	Ja
Termisk säkring (blylamell)	Ja
Insugsgaller	Ja
Montering	Väggmontering, rekommenderad höjd 1,15 m
Underhåll och rengöring	Dammsug insugsfiltret regelbundet; använd inte vattenstråle
Ingående tillbehör	Pluggar och monteringsskruvar
Överensstämmelsestandarder	CE, GS, CCA, EGV, IP23

Vanliga frågor - T 80 Starmix

Hur installerar jag handtorken Starmix T 80?

Monteringen ska utföras av en specialist. Markera hålen med hjälp av mallen, borra (∅ 8 mm), sätt i pluggarna, skruva fast fundamentet på väggen, anslut sedan strömkabeln till nätkontakten. Håll en höjd på 1,15 m från golvet till munstycket.

Vilken matningsspänning krävs?

Apparaten arbetar med en spänning på 230 V ~ 50 Hz. Kontrollera att spänningen i din installation överensstämmer med den som anges på märkplåten.

Hur ställer jag in timern på T 80?

Den elektroniska timern är inställd på cirka 30 sekunder som standard. För att förlänga den, öppna locket och vrid potentiometerns inställningsskruv (åtkomlig ovanför värmaren) medurs. Inställningsområdet går från cirka 30 sekunder till 8 minuter.

Hur rengör jag insugsfiltret?

Dammsug regelbundet insugsfiltret som sitter på apparatens nedre del med hjälp av ett dammsugarmunstycke. Om smuts sitter fast, använd en borste.

Vad gör jag om apparaten inte längre värmer?

Kontrollera först strömförsörjningen. Om problemet kvarstår kan säkerhetstemperaturbegränsaren eller den termiska säkringen (blylamell) ha löst ut. Kontakta kvalificerad personal för åtgärd.

Kan jag använda handtorken utan locket?

Nej, apparaten får endast användas med locket stängt, eftersom kylningen av värmaren är otillräcklig utan det. Dessutom garanterar locket säkerheten.

Vilka säkerhetsavstånd måste hållas runt apparaten?

Följ de säkerhetsavstånd som föreskrivs av nationella bestämmelser (t.ex. VDE 0100 och VDE 0107 i Tyskland). Installationen måste möjliggöra ett obehindrat luftflöde för insug och utblås.

Hur rengör jag apparatens utsida?

Använd aldrig vattenstråle eller våt svamp. Koppla bort strömmen före rengöring. Använd en torr eller lätt fuktad trasa utan att vätska tränger in i apparaten.

Är Starmix T 80 lämplig för barn?

Apparaten är inte en leksak. Barn måste övervakas för att förhindra otillbörlig användning. Den elektriska installationen måste inkludera en jordfelsbrytare.

Var hittar jag reservdelar till T 80?

Vänd dig till din återförsäljare eller en auktoriserad Starmix-service. Garantivillkoren är de som gäller hos säljaren i försäljningslandet.

BRUKSANVISNING T 80 Starmix

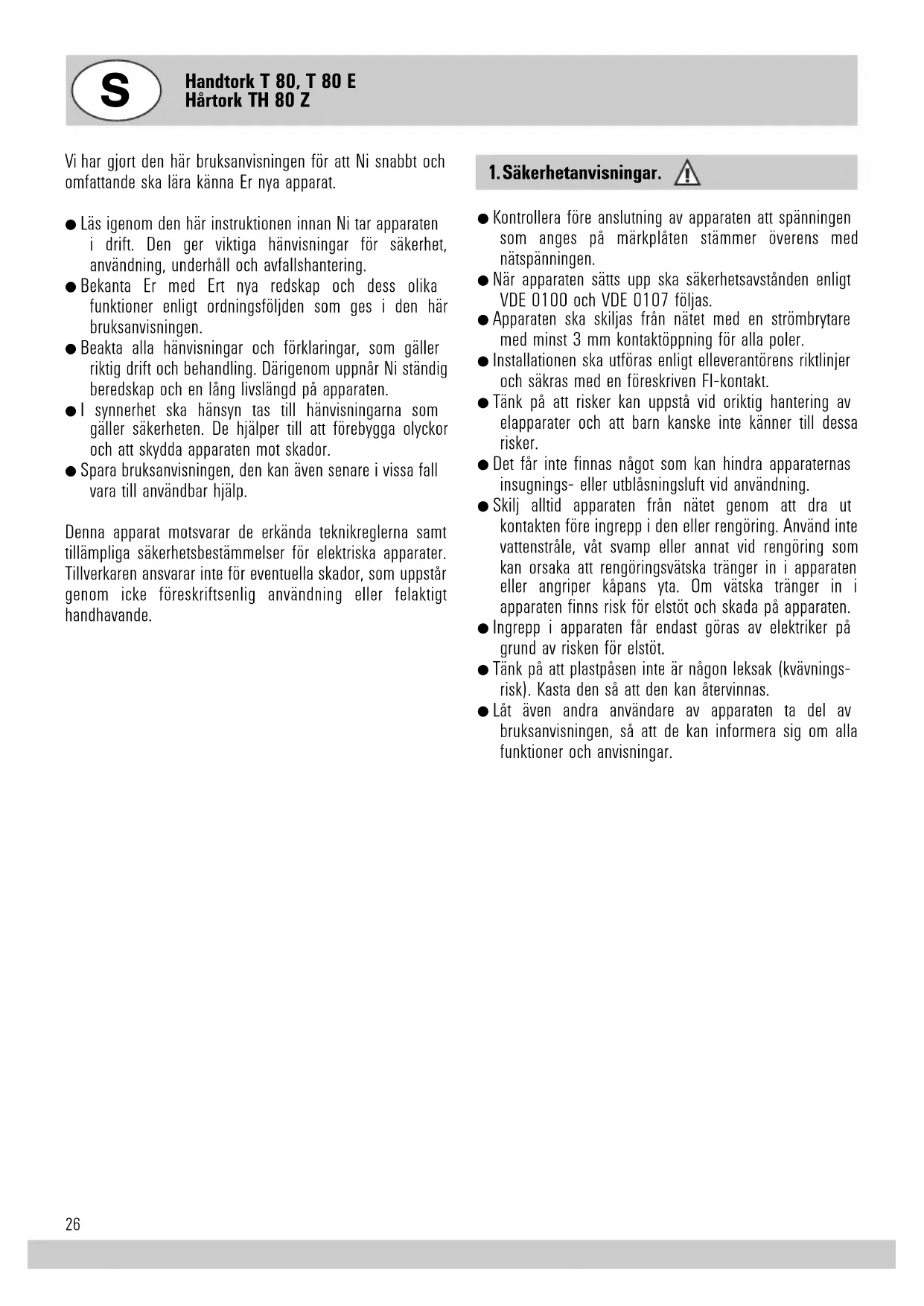

Monterings- och bruksanvisning Sidan 26

① Överdel
② Insugningsfilter
③ Underdel
④ Tryckknapp (ej på T 80 E)
⑤ Utblåsningsmuff

Vi har gjort den här bruksanvisningen för att Ni snabbt och omfattande ska lära känna Er nya apparat.

• Läs igenom den här instruktionen innan Ni tar apparaten i drift. Den ger viktiga hänvisningar för säkerhet, användning, underhåll och avfallshantering.
• Bekanta Er med Ert nya redskap och dess olika funktioner enligt ordningsföljden som ges i den här bruksanvisningen.
• Beakta alla hänvisningar och förklaringar, som gäller riktig drift och behandling. Därigenom uppnår Ni ständig beredskap och en lång livslängd på apparaten.
• I synnerhet ska hänsyn tas till hänvisningarna som gäller säkerheten. De hjälper till att förebygga olyckor och att skydda apparaten mot skador.
• Spara bruksanvisningen, den kan även senare i vissa fall vara till användbar hjälp.

Denna apparat motsvarar de erkända teknikreglerna samt tillämpliga säkerhetsbestämmelser för elektriska apparater. Tillverkaren ansvarar inte för eventuella skador, som uppstår genom icke föreskriftsenlig användning eller felaktigt handhavande.

1. Säkerhetanvisningar.

• Kontrollera före anslutning av apparaten att spänningen som anges på märkplåten stämmer överens med nätspänningen.
• När apparaten sätts upp ska säkerhetsavständen enligt VDE 0100 och VDE 0107 följas.
• Apparaten ska skiljas från nätet med en strömbrytare med minst 3 mm kontaktöppning för alla poler.
• Installationen ska utföras enligt elleverantörens riktlinjer och säkras med en föreskriven FI-kontakt.
• Tänk på att risker kan uppstå vid oriktig hantering av elapparater och att barn kanske inte känner till dessa risker.
• Det får inte finnas något som kan hindra apparaternas insugnings- eller utblåsningsluft vid användning.
• Skilj alltid apparaten från nätet genom att dra ut kontakten före ingrepp i den eller rengöring. Använd inte vattenstråle, våt svamp eller annat vid rengöring som kan orsaka att rengöringsvätska tränger in i apparaten eller angriper kåpans yta. Om vätska tränger in i apparaten finns risk för elstöt och skada på apparaten.
• Ingrepp i apparaten får endast göras av elektriker på grund av risken för elstöt.
• Tänk på att plastpåsen inte är någon leksak (kvävningsrisk). Kasta den så att den kan återvinnas.

• Lät även andra användare av apparaten ta del av bruksanvisningen, så att de kan informera sig om alla funktioner och anvisningar.

• Tekniska uppgifter.

	Varmluft-handtork		Varmluft-hårtork
	T 80 T 80 E TH	80 Z
Märkeffekt watt	1400	1400	1800
Värmeeffekt watt	1200	1200	1600
Motoreffekt watt	200	200	200
Luftlöde I/s	31	31	31
Relativ torktid s	26	26	-
Mätt
B x T x H mm	203 x 164 x 282	203 x 164 x 282	203 x 164 x 282
Wikt kg	2,2	2,3	2,2
Provmärken:
DYE GS CCA EGV IP 23 CE	X	X	X

1. Utrustning.

	T 80 T 80 E	TH 80 Z
Elektroniskt kortvägs-kopplingsur	30–60 sec.		0,5–8 min.
Löptid inställbar
Avstängningsautomatik	X		X
Helautomatisk, beröringsfri
till- och fränkoppling		X
Säkerhetstemperaturbegränsare	X	X	X
Termosmältsäkring	X	X	X
Rensugbart luftinträdesgaller	X	X	X

4. Monteringsinstruktion.

En fackman ska utföra monteringen av varmlufttorken, så att det är säkerställt att apparaten anslutits under beaktande av alla säkerhetsföreskrifter. Vid T 80 och TH 80 Z ska en LS-strömställare eller en säkring installeras vid den elektriska installationen. Installationmässigt ska det förses med en tvåpolig nätavskiljningsanordning med minst 3 mm kontaktöppning vid varje pol.

5. Monteringsordningföljd.

1. Haka av strypflänsen under utblåsningsmuffen ⑤ (över märkplåten) med en skruvmejsel. Skruva av de bägge skruvarna i insugningsfiltret ② och skjut utblåsningsmuffen något bakåt.
2. Vrid överdelen ① uppåt och haka av den.
3. Efter fastställande av placering med monteringsschablon ritas borrhålen för de tre dybelpluggarna, borra (8 mm ∅) och sätt i dybelpluggarna. Dybelpluggar och skruvar finns bifogade med apparaten. Den bästa monteringshöjden är 1,15 m (golv till utblåsningsmuff) för T 80, T 80 E resp. 2,0 m för TH 80 Z. Beakta ingångsöppningen för den ingående nätledningen enligt monteringsschablonen.
4. För i tillförande nätledning, skruva i apparatunderdelan 3 på väggen. Lägg ingående nätlednining med vattendroppningsöglan och anslut den till vänster uppe vid nätuttaget. Elektrisk anslutning enligt kopplingsschema.
5. Löptiden på den elektroniska tidsställaren är inställd på ca 0,5 min. för T 80, för TH 80 Z på ca 4 min. Den kan förlängas genom vridning medurs av potentiometerställskruven (tillgänglig vid öppnad överdel genom borrning över värmen). Inställningsområde ca 0,5–8 min. Kopplingsavständet på T 80 E – avståndet mellan apparatens underkant och händerna resp. huvudet – kan ändras av en fackman genom vridning av potentiometerställskruven åt vänster (förkortning) och åt höger (förlängning) (åtkomlig vid öppen ovandel, under uppvärmningen).
6. Innan apparaten stängs, sätts insugningsfiltret ② och utblåsningsmuffen ⑤ in i de respektive ledningarna. Sätt på överdelen ① på underdelen ③ och tryck ihop delarna ordentligt. Utblåsningsmuffen skjuts helt framåt och de bägge skruvarna (+ skivorna) vrids i.
   7.Tryck åter i strypflänsen över märkplåten.

Koppla från nätsäkringen under alla ingrepp av säkerhetsskäl.

Ufför bara testkörning med stängd käpa, efter- som värmen annars inte kyls av tillräckligt.

6. Höjdinställning för Starmix Hårtork TH 80 Z.

Den formsköna robusta höjdinställningen på Starmix THH 800, beställnr 111001, möjliggör att hårtorken anpassas till kroppsstorleken steglöst och individuellt. Härigenom underlättas hårtorkningen för framför allt för barn och rullstolsbunda. Som ett alternativ till höjdinställningen kan Ni också montera två hårtorkar med en höjdskillnad på 40 cm.

7. Rengöring och skötsel.

Rengör sugfiltret ② på apparatens undersida regelbundet med dammsugarens fogmunstycke för att ta bort smuts och damm som har fastnat. Avlägsna fastsittande smuts i filteröppningarna med en borste.

S Vi förklarar på eget ansvar att den här produkten stämmer överens med följande normer eller riktlinjer: EN 60335, EN 44014, EN 60555 enligt bestämmelserna EG – 89/336/EEG.

S Garanti För davon e

Garanti

För denna apparat gäller vår återförsäljares garantivillkor i inköpslandet. Vänd dig vid behov till inköpsstället.
